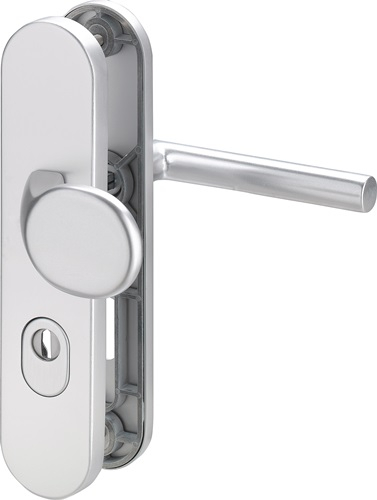

"edi Schutzgarnitur Logo 8745/0272 VA EST 72mm 35-45mm - 8745/0272/00"
- Wechselgarnitur
- Lochung PZ
- Grundkonstruktion: Druckguss mit 2 mm Teilstahleinlage im Außenschild, oberflächengehärtet
- Stärke Innenschild 8 mm
- Stütznocken: M6, Ø 10 mm anbohrgeschützt
- Verschraubung: 3-fach M6, verdeckt
- Anbohrschutz beim Außenschild
- mit Zylinderabdeckung : federnd gelagert für 12 17 mm Überstand
- DIN links / rechts
- Widerstandsklasse ES1 Weitere technische Eigenschaften:
- Breite: 54mm
- Länge: 250mm
- Abdeckung: mit Zylinderabdeckung
- Schildstärke: 15 mm
- Material: Edelstahl
- Ausführung: Wechselgarnitur
- Oberfläche: matt
- Entfernung: 72 mm
- für Türstärke: 35-45 mm
- Vierkant: 8 mm
- Farb-Nr.: EST
- Modell: Logo 8745/0272
- Widerstandsklasse: ES 1
- Anschlagrichtung: DIN links / rechts
- Zylinderabdeckung: mit ZA
- Norm: DIN 18257
- Lochung: PZ
- Marke: EDI
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
Hersteller
Erich Dieckmann Gesellschaft mit beschränkter Haft
Grüner Talstr. 18-22
58644 Iserlohn
Deutschland
02371/9560
[email protected]
Grüner Talstr. 18-22
58644 Iserlohn
Deutschland
02371/9560
[email protected]
Produkthinweise

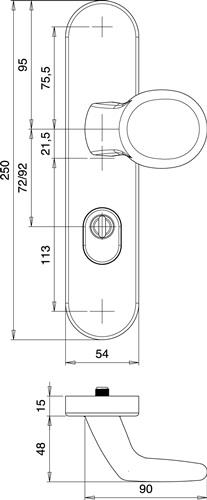

- Technische Zeichnung
- Technische Zeichnung
- Dokument 1
- Dokument 2
- Dokument 3
- Dokument 4
- Dokument 5
- Dokument 6
- Dokument 7
- Dokument 8
- Dokument 9
- Dokument 10
- Dokument 11
- Dokument 12
- Dokument 13
- Dokument 14
- Dokument 15
- Dokument 16
- Dokument 17
- Dokument 18
- Dokument 19
- Dokument 20
- Dokument 21
- Dokument 22
- Dokument 23
- Dokument 24
- Dokument 25
- Dokument 26
- Dokument 27
- Dokument 28
- Dokument 29
- Dokument 30
- Dokument 31
- Dokument 32
- Dokument 33
- Dokument 34
- Dokument 35
- Dokument 36
In der Lieferung enthalten:
- 1x edi Schutzgarnitur Logo 8745/0272 VA EST 72mm 35-45mm
