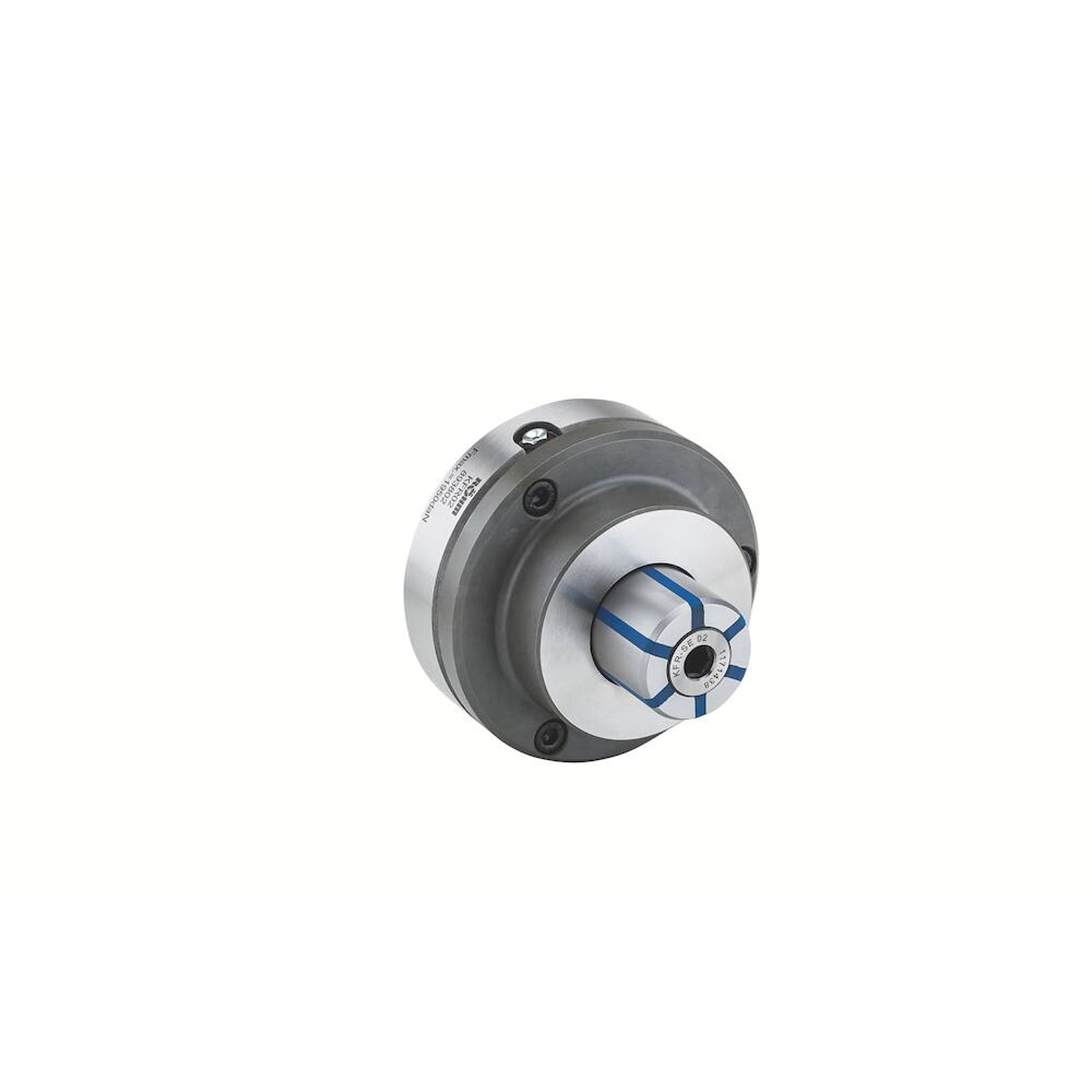

"Röhm Hülsenspanndorn MFR manuell betätigt, Größe 4, mit Flanschaufnahme - 1077704"
Kurzbeschreibung
- Manuell betätigt.
- Optional vulkanisierte Spannhülsen/Segmenthülsen (Segmentspanndorn KFR-SE).
Technische Merkmale
- Gehärtete, verschleißarme Ausführung
- Integrierte Schmierung
- Luftanlagekontrolle vorbereitet
- MFR = Manuell betätigt, Flansch, R-Ausführung
Einsatzbereiche
- Innenspannung von runden Werkstücken. Dreh-, Schleif- und Verzahnungsoperationen sowie zum Wuchten und Messen.
- Ideal für kurze Spannlängen bzw. Werkstücke.
Vorteile
- Keine Verspannung des Werksückes durch def. Axialanzug gegen Werkstückanschlag
- Hohe Rund-, Planlauf- und Wiederholgenauigkeit
- Wartungsarm
Weitere Infos
- Hülsenspanndorn MFR manuell betätigt, Größe 4, mit Flanschaufnahme, für Innenspannung bestehend aus Grundkörper, Spannkegel, Zwischenstück
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Anschlagmass mm: | 54 mm |
|---|---|
| Aufbaumass Dorn mm: | 96 mm |
| Aussendurchmesser Anschlag 1 mm: | 98 mm |
| Außen-Ø: | 130 mm |
| Bohrung Ø: | | mm |
| Dorngröße: | MFR 04 |
| Durchmesser Führung 1 mm: | 78 mm |
| Durchmesser Führung 2 mm: | 78 mm |
| Durchmesser Teilkreis mm: | 105 mm |
| Führungslänge mm: | 41 mm |
| Gesamtlänge: | | mm |
| Gewinde-Ø: | M10 mm |
| Länge Aussenanschlag mm: | 33 mm |
| Länge Grundkörper mm: | 21 mm |
| Max. Drehmoment: | 60 |
| Maximaler Spanndurchmesser mm: | 50,7 mm |
| Minimaler Durchmesser entspannt bis mm: | 50,2 mm |
| Minimaler Durchmesser entspannt von mm: | 40,2 mm |
| Spannlänge mm: | 42 mm |
| Teilkreisdurchmesser 1 mm: | 114 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Hülsenspanndorn MFR manuell betätigt, Größe 4, mit Flanschaufnahme
