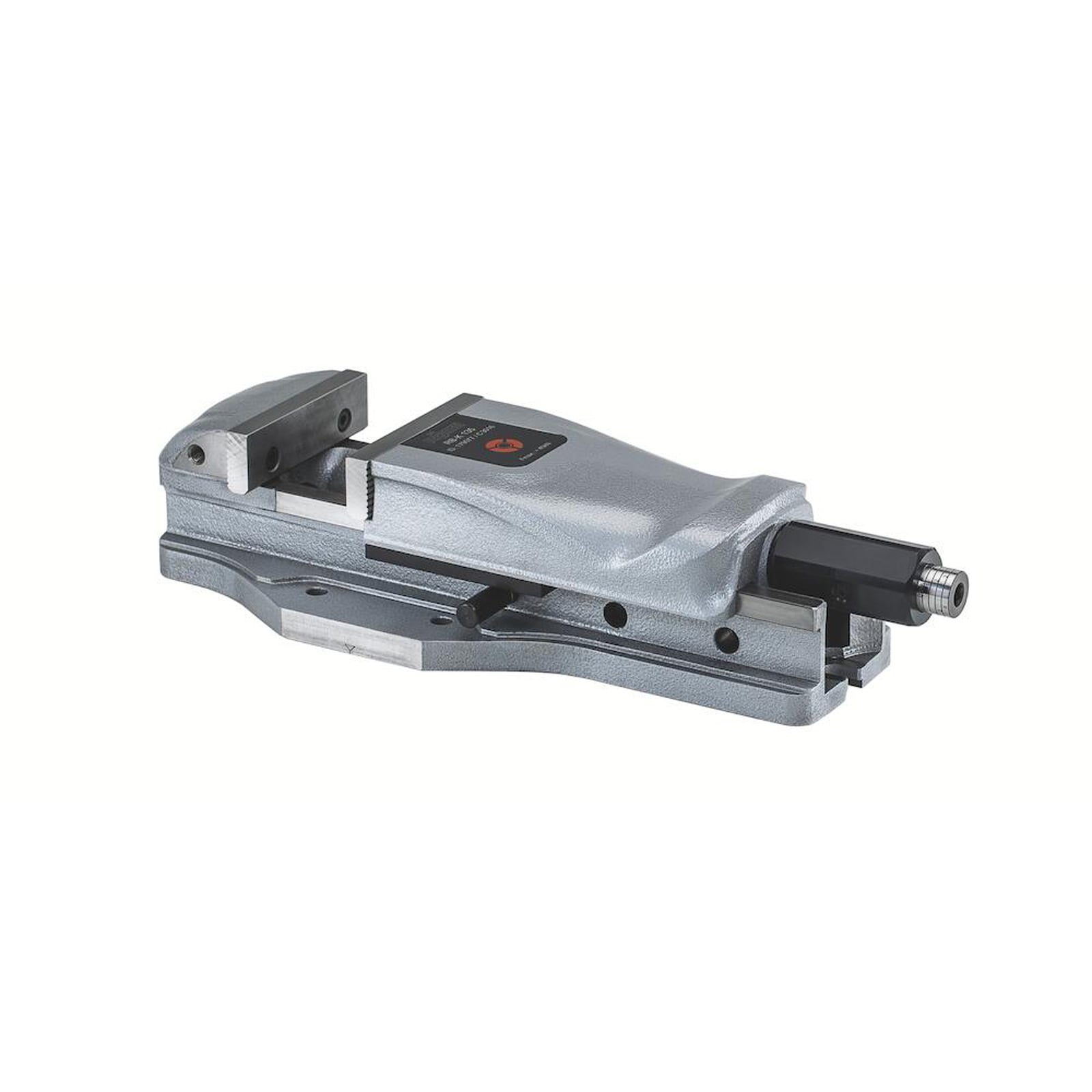

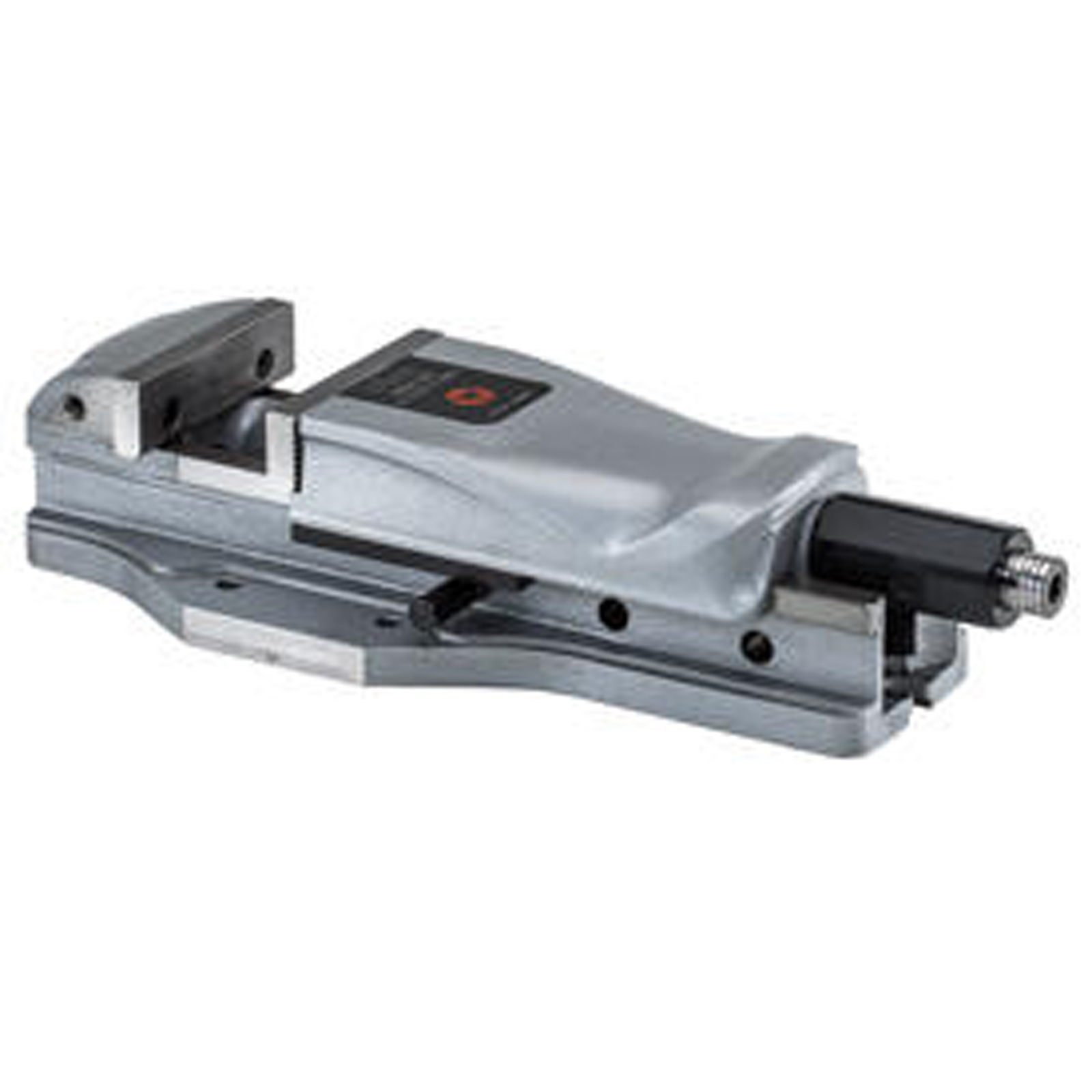

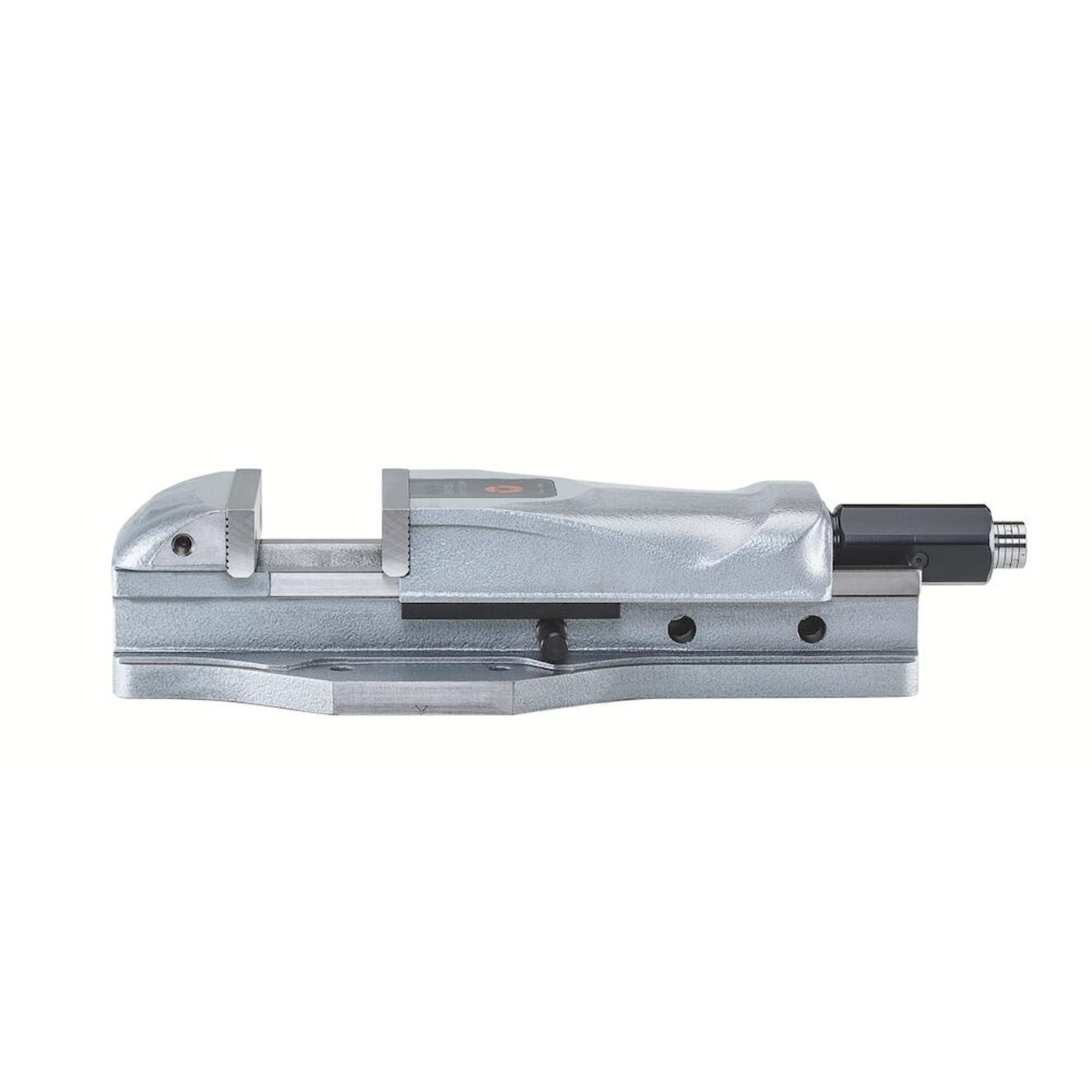

"Röhm Maschinenschraubstock RB-K Backenbreite 113 mm mit Schnellverstellung Spannweite 170 mm - 179076"
Hinweis: Diesen Artikel erhalten Sie als Speditionslieferung direkt vom Hersteller. Bitte geben Sie uns unbedingt eine Telefonnummer für die Spedition an.
Des Weiteren kann dieser Artikel NUR innerhalb Deutschlands versendet werden. (This item can ONLY be shipped within Germany)
- kraftverstärktes Spannsystem
- für den Einsatz auf NC-Fräsmaschinen und Bearbeitungszentren
- alle Verschleißteile sind gehärtet und geschliffen
- auf Drehplatte einsetzbar mit Gradeinteilung
- Grundfläche mit Längsnuten (20H7) für genaue Fixierung auf Maschinentischen

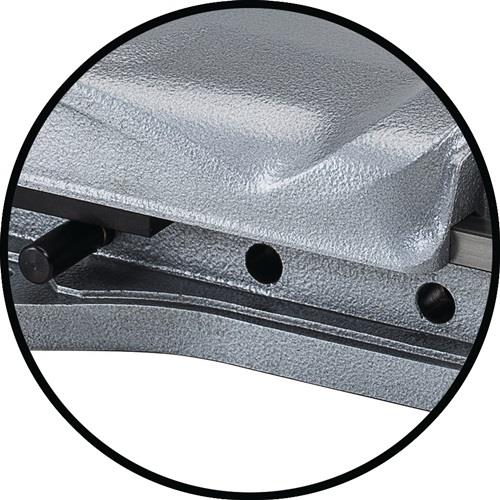

- Vorteile: - hohe Genauigkeit durch präzise Backenführung - lange Flachbahnführung der beweglichen Backe mit großem Spannbereich - schnelle Spannbereichsverstellung über Bolzensystem
Merkmale
- Backenhöhe: 31,6mm
- Spannkraft: 30 kN
- Größe: 2
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

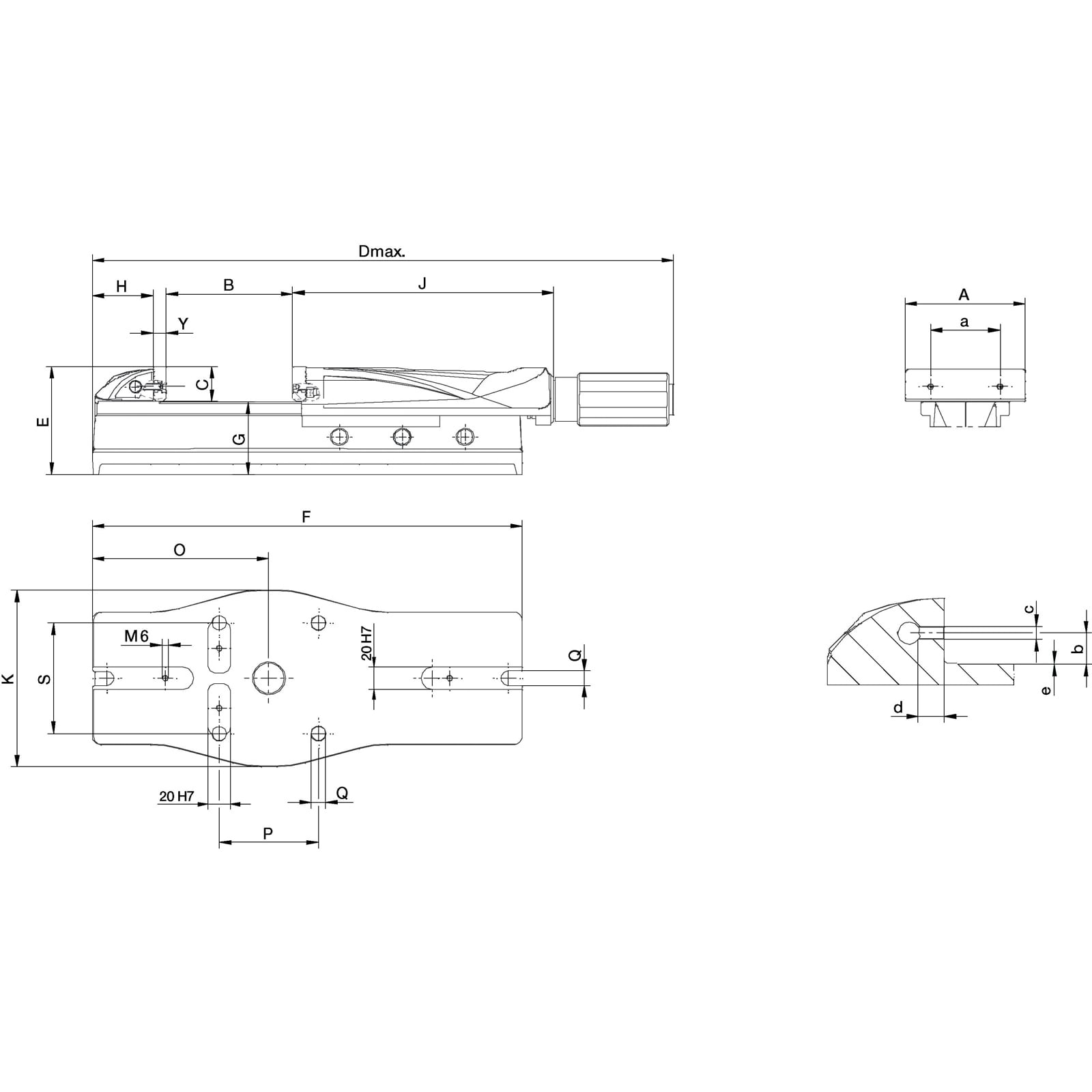

| Ausführung: | mit Schnellverstellung |
|---|---|
| Backenanschlussmaße: Befestigungsbohrung 1: | M6 |
| Backenanschlussmaße: Breite mm: | 63 mm |
| Backenanschlussmaße: Gewindetiefe mm: | 12 mm |
| Backenanschlussmaße: Höhe mm: | 13.6 mm |
| Backenbreite: | 113 mm |
| Bohrung Ø: | | mm |
| Breite: | 160 mm |
| Breite Grundkörper mm: | 160 mm |
| Dicke Normalbacke mm: | 12 mm |
| Drehplattenanschluss: Befestigungsbohrung mm: | 13 mm |
| Drehplattenanschluss: Breite mm: | 100 mm |
| Drehplattenanschluss: Länge mm: | 90 mm |
| Drehplattenanschluss: Zentrierbohrung Abstand mm: | 160 mm |
| Eigenmasse: | 20,5 |
| Gesamtlänge: | | mm |
| Gewicht: | 24 |
| Größe: | 2 |
| Höhe: | 97 mm |
| Höhe Backen mm: | 31.6 mm |
| Höhe Führung Grundkörper mm: | 65.5 mm |
| Länge: | 583 mm |
| Länge Grundkörper mm: | 390 mm |
| Länge Stirnseite bis Backenanlage mm: | 55 mm |
| Länge bewegliche Backe mm: | 236.5 mm |
| Spannkraft: | 30 |
| Spannweite: | 170 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Maschinenschraubstock RB-K Backenbreite 113 mm mit Schnellverstellung Spannweite 170 mm
