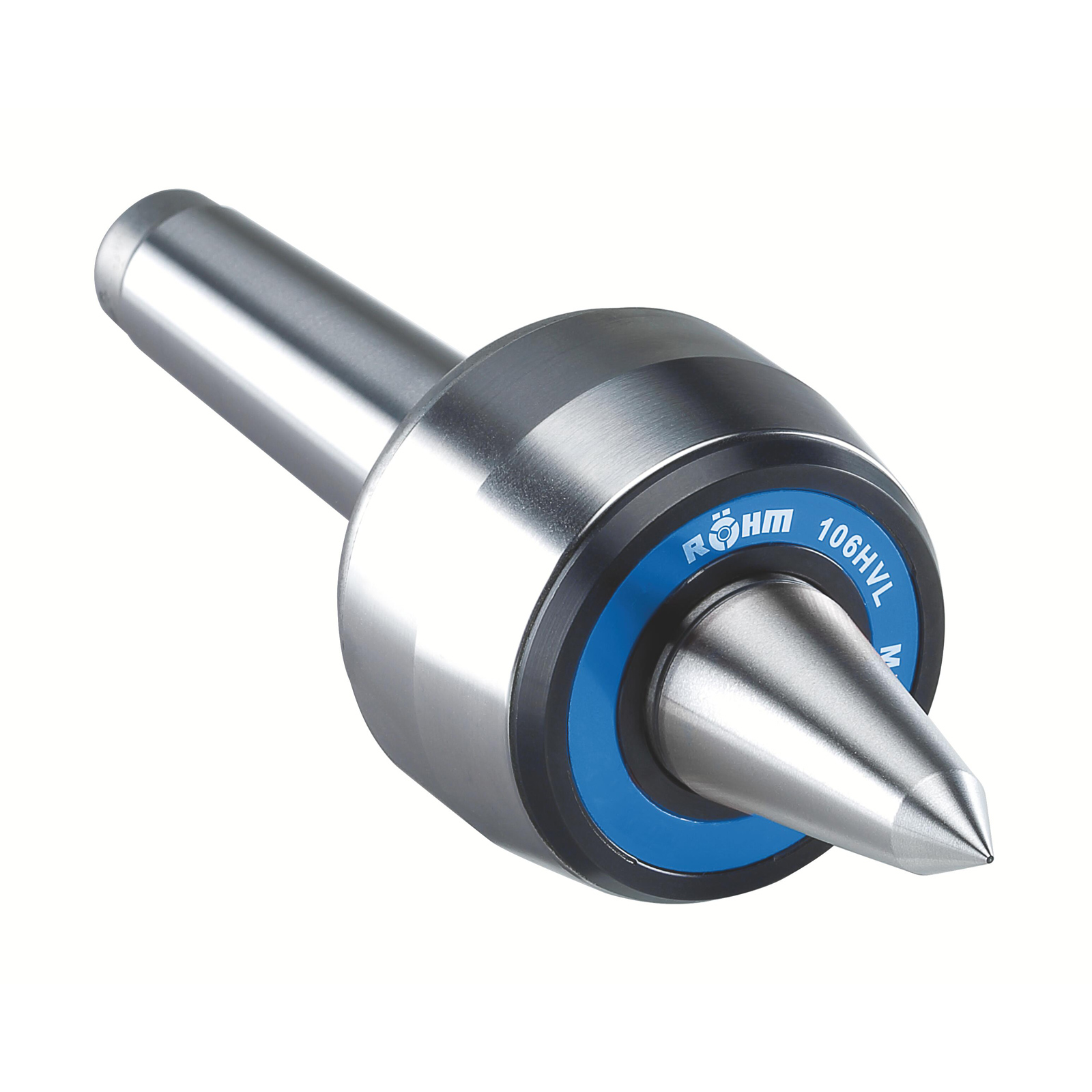

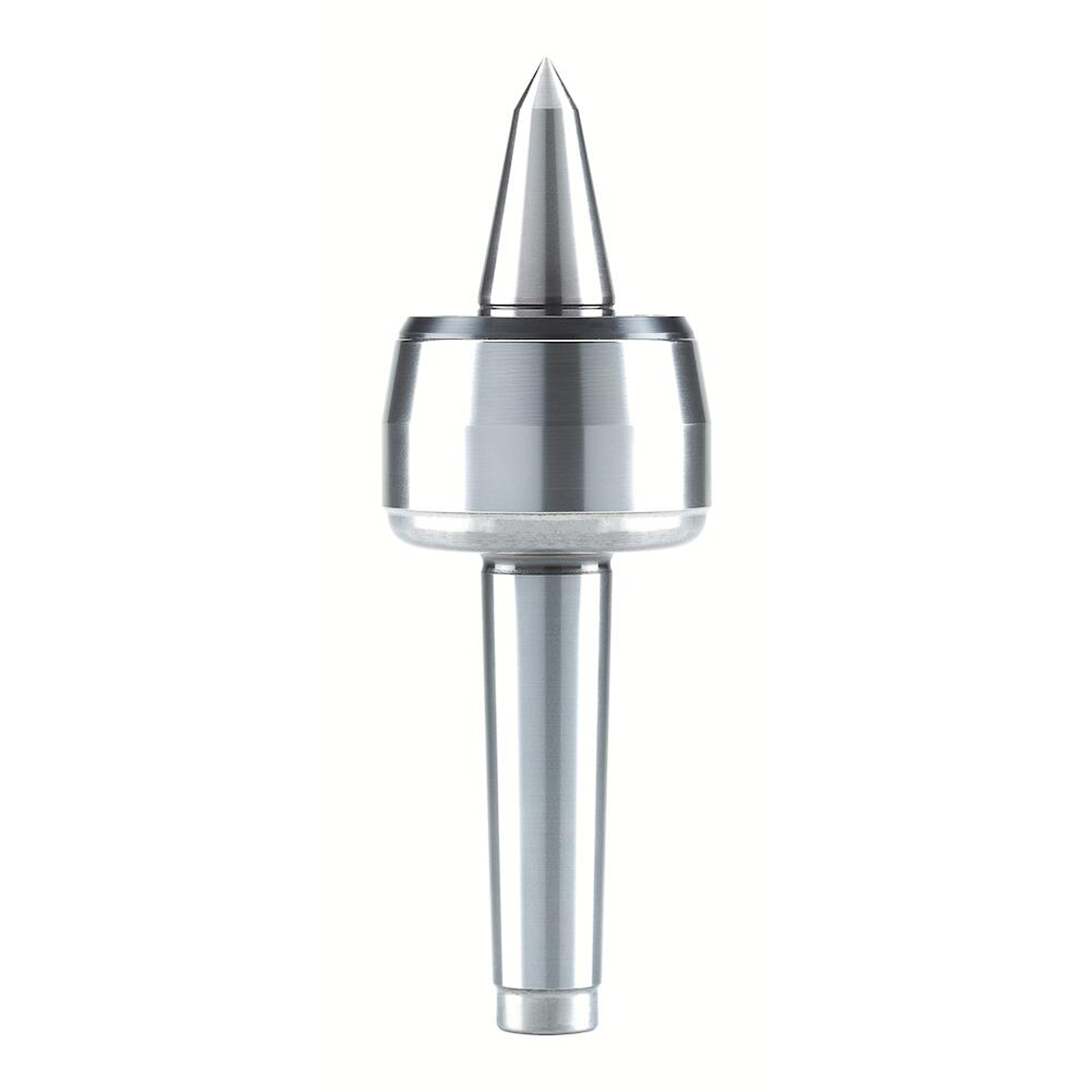

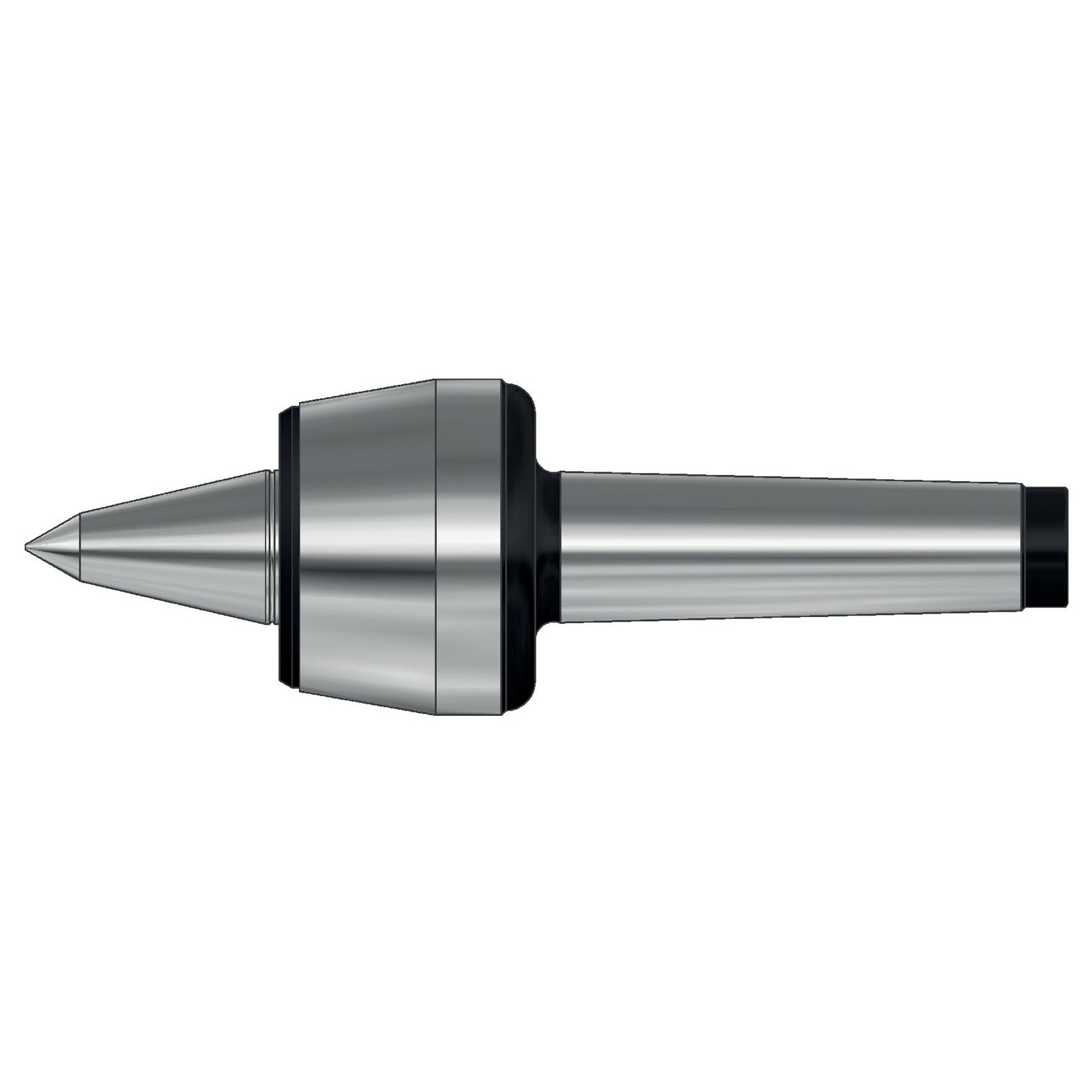

"Röhm Zentrierspitze Pro MK2 mitlaufend mit verlängerter Laufspitze - 58669"
Hinweis: Diesen Artikel erhalten Sie als Speditionslieferung direkt vom Hersteller. Bitte geben Sie uns unbedingt eine Telefonnummer für die Spedition an.
Des Weiteren kann dieser Artikel NUR innerhalb Deutschlands versendet werden. (This item can ONLY be shipped within Germany)
- Genauigkeitsausführung
- mit verlängerter Laufspitze
- Körper gehärtet und geschliffen
- Körper und Laufspitze gesenkgeschmiedet
- die Laufspitze ist durchgehärtet, dadurch mehrfach nachschleifbar
- ein feststehender Schutzdeckel mit Spezialdichtung verhindert das Eindringen von Schmutz und Kühlflüssigkeit
Merkmale
- A: 75 mm
- D: 20 mm
- G: 17,78 mm
- Bearbeitungsart: mitlaufend
- Rundlaufabweichung max.: 0,005 mm
- B: 43 mm
- K: 34 mm
- Drehzahl max.: 7.000 min-1

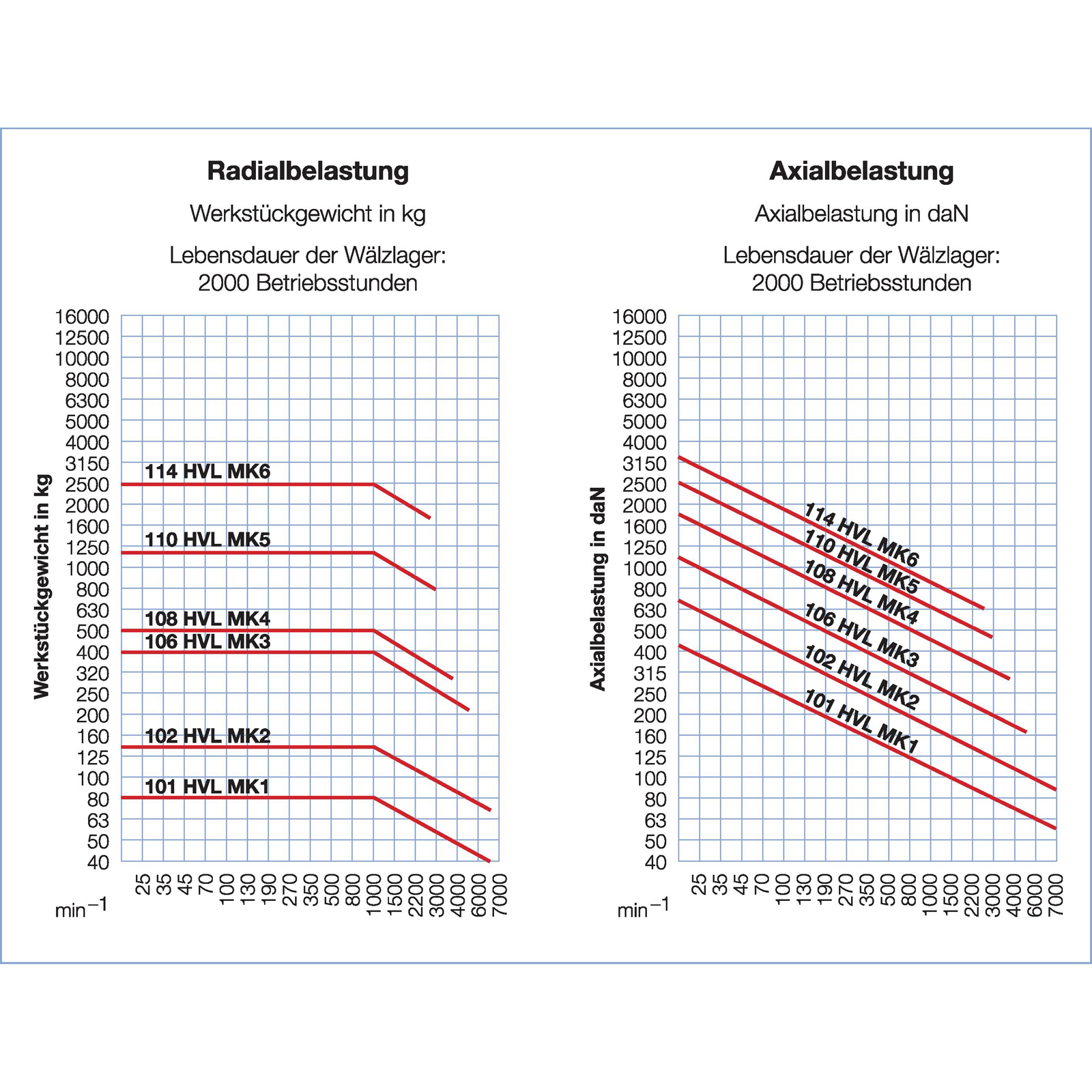

- Werkstückgewicht max.: 140 kg
- Spitzenwinkel: 60 °
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Aufnahme: | 2 mm |
|---|---|
| Ausführung: | Schaftgröße MK2 |
| Auskraglänge: | 75 mm |
| Außen-Ø: | 43 mm |
| Bohrung Ø: | | mm |
| Durchmesser Kegel mm: | 17.78 mm |
| Durchmesser Spitze mm: | 20 |
| Durchmesser verlängerte Laufspitze mm: | 10 mm |
| Eigenmasse: | 0,515 |
| Gesamtlänge: | | mm |
| Gewicht: | 500 |
| Größe: | 102 |
| Länge ab Gehäuse mm: | 34 mm |
| Passende Ersatzlaufspitze: | 1241732 |
| Rundlaufabweichung max mm: | 0.005 mm |
| Werkstück-Gewicht max. kg: | 140 kg |
| max. Drehzahl: | 7000 |
Hersteller
Produkthinweise

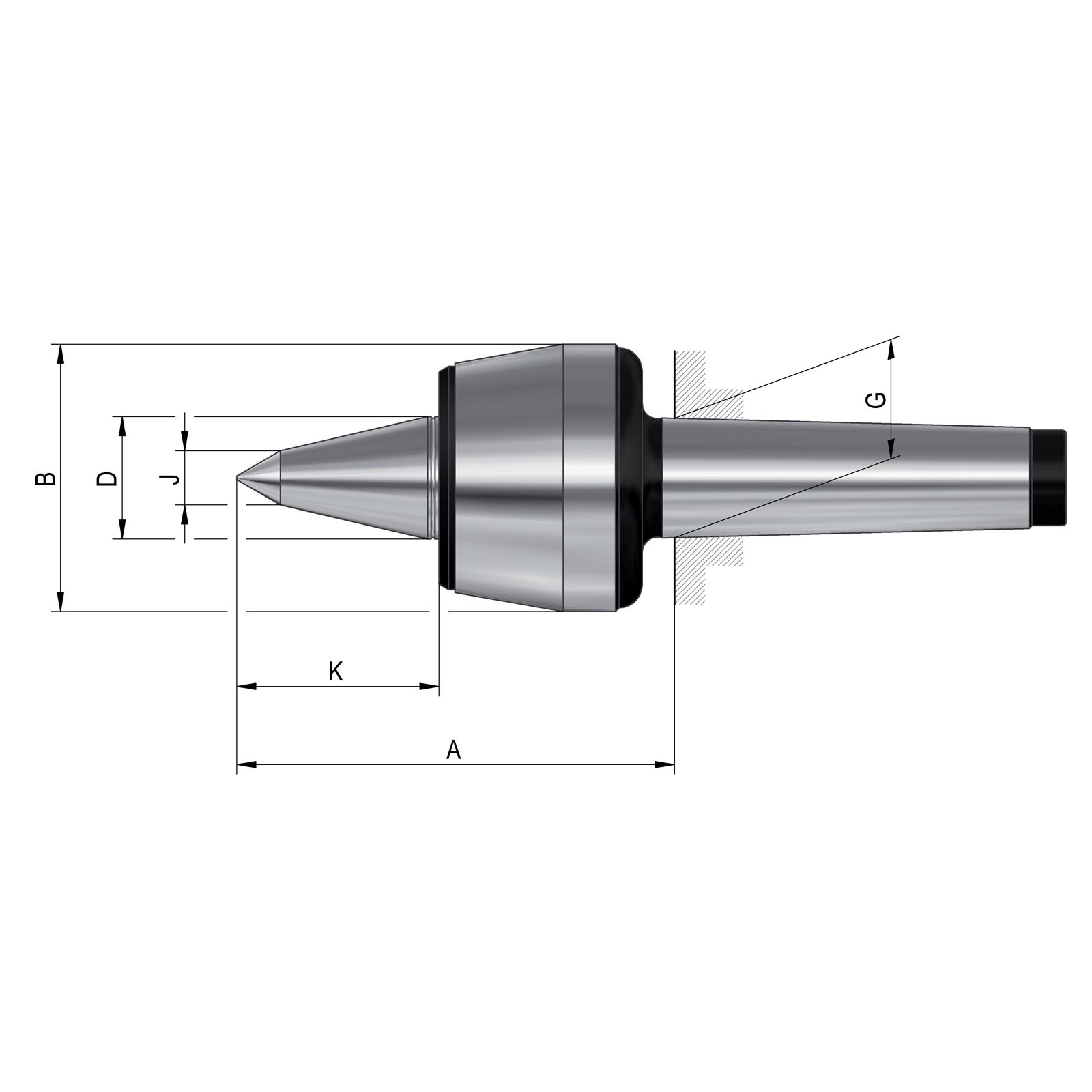

- Technische Zeichnung
- Zusatzinfo_PDF
- Dokument 1
- Dokument 2
- Dokument 3
- Dokument 4
- Dokument 5
- Dokument 6
- Dokument 7
- Dokument 8
- Dokument 9
- Dokument 10
- Dokument 11
- Dokument 12
- Dokument 13
- Dokument 14
- Dokument 15
- Dokument 16
- Dokument 17
- Dokument 18
- Dokument 19
- Dokument 20
- Dokument 21
- Dokument 22
- Dokument 23
- Dokument 24
- Dokument 25
- Dokument 26
- Dokument 27
- Dokument 28
- Dokument 29
- Dokument 30
- Dokument 31
- Dokument 32
- Dokument 33
- Dokument 34
- Dokument 35
- Dokument 36
- Dokument 37
- Dokument 38
In der Lieferung enthalten:
- 1x Röhm Zentrierspitze Pro MK2 mitlaufend mit verlängerter Laufspitze
