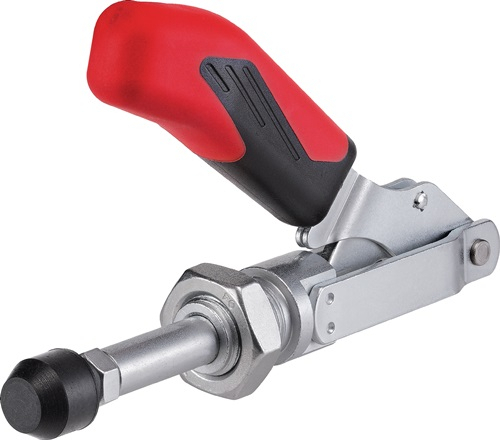

"AMF Schubstangenspanner Nr.6840 Gr.3 - 93930"
- ohne Winkelfuß
- Druckund Zugspanner
- (Schubstange und Handhebel gleichlaufend)

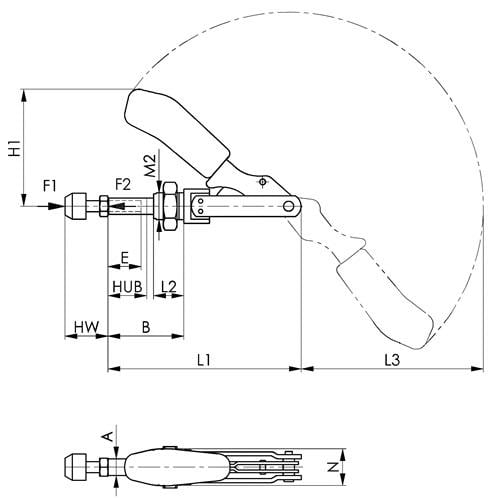

- lange Schubstangenführung mit Befestigungsgewinde und Mutter Weitere technische Eigenschaften:
- A: 12mm
- L2: 22mm
- M2: M20x1,5mm
- HW min.: 22mm
- HW max.: 35mm
- L1: 140mm
- H1: 82,5mm
- F1: 2,5kN
- B max.: 56mm
- F2: 2,5kN
- B min.: 24mm
- L3: 127mm
- E: 30mm
- N: 27mm Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
- Größe: 3
- Andrückschraube: M8 x 35
- Hub: 32 mm
- Länge gespannt: 140 mm
- Höhe gespannt: 82,5 mm
- Haltekraft F2: 2,5 kN
- Haltekraft F1: 2,5 kN
- Marke: AMF
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Andrückschraube: | M8 x 35 |
|---|---|
| Größe: | 3 |
| Haltekraft F1: | 2,5 kN |
| Haltekraft F2: | 2,5 kN |
| Hub: | 32 mm |
| Höhe gespannt: | 82,5 mm |
| Länge gespannt: | 140 mm |
| Verpackung für Wandbehang geeignet: | Nein |
