"AMF Schubstangenspanner Nr. 6841 Größe 0 - 94094"
- mit kleinem Winkelfuß
- Druck- und Zugspanner
- mit langer Schubstangenführung
- der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden
Merkmale
- A: 6,5mm
- D: 4,5mm
- M max.: 16mm
- L2: 10mm
- M2: M10x1mm
- L1: 66,5mm
- H1: 49,3mm
- F1: 0,8kN
- Gesamthöhe: 47mm
- B max.: 33mm
- Bohrungs-Ø: 4,5 mm
- F2: 0,8kN
- B min.: 17mm
- P: 16mm
- K: 6,5mm
- E: 13mm
- H: 12mm
- N: 25mm
- Gesamtlänge: 66mm
- Andrückschraube: M4 x 20
- Hub: 16 mm
- Länge gespannt: 66,5 mm
- Höhe gespannt: 49,3 mm
- Spannhöhe: 12 mm
- Haltekraft F2: 0,8 kN
- Haltekraft F1: 0,8 kN
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Eigenmasse: | 0,074 |
|---|---|
| Gewicht: | 74 g |
| Größe: | 0 |
Hersteller
Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfa
Waiblinger Str. 116
70734 Fellbach
Deutschland
0711/57660
[email protected]
Waiblinger Str. 116
70734 Fellbach
Deutschland
0711/57660
[email protected]
Produkthinweise

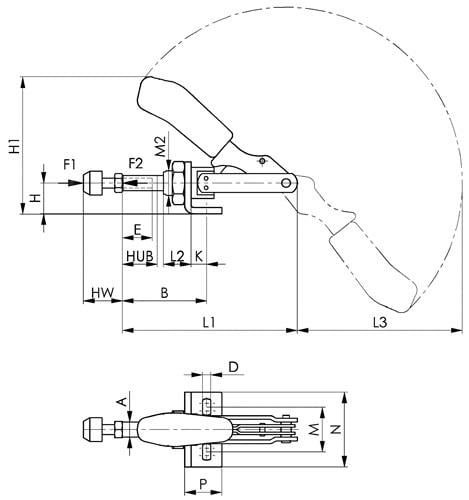

- Technische Zeichnung
