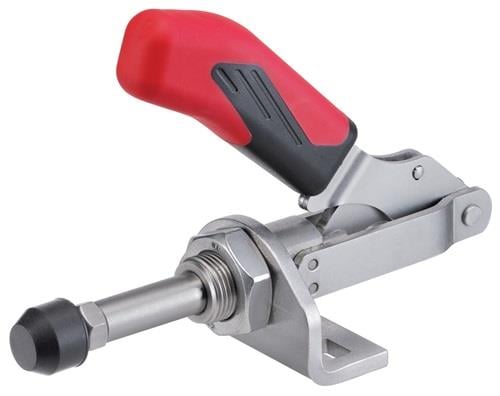

"AMF Schubstangenspanner Nr. 6841 Größe 5 - 94151"
- mit kleinem Winkelfuß
- Druck- und Zugspanner
- mit langer Schubstangenführung
- der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden

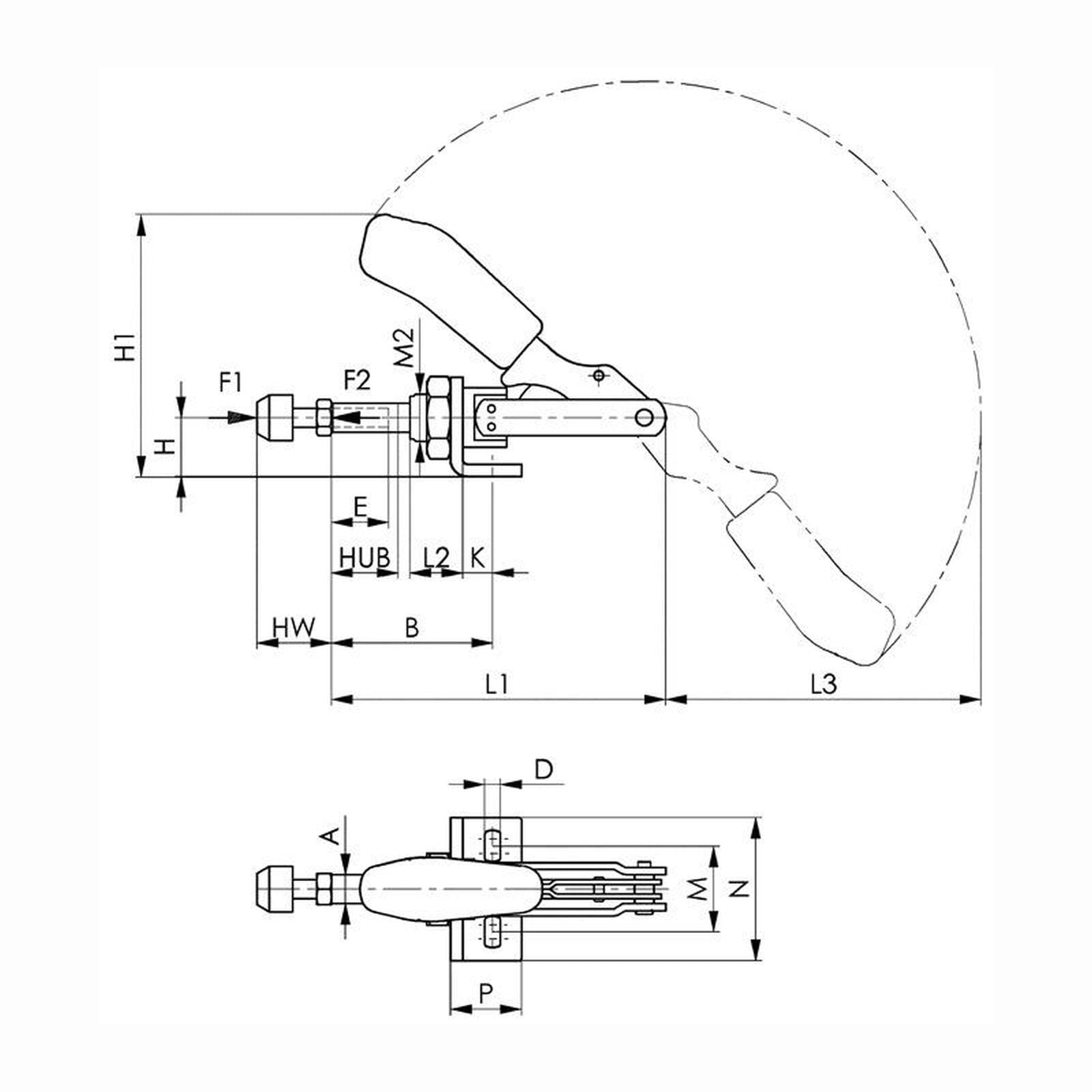

Merkmale
- A: 16mm
- D: 8,5mm
- M max.: 46mm
- M min.: 29mm
- L2: 25mm
- M2: M24x1,5mm
- L1: 171,5mm
- H1: 129,5mm
- F1: 4,5kN
- Gesamthöhe: 126mm
- B max.: 81,5mm
- Bohrungs-Ø: 8,5 mm
- F2: 4,5kN
- B min.: 41,5mm
- P: 35mm
- K: 15,5mm
- E: 50mm
- H: 30mm
- N: 65mm
- Gesamtlänge: 171,5mm
- Andrückschraube: M12 x 50
- Hub: 40 mm
- Länge gespannt: 171,5 mm
- Höhe gespannt: 129,5 mm
- Spannhöhe: 30 mm
- Haltekraft F2: 4,5 kN
- Haltekraft F1: 4,5 kN
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Andrückschraube: | M12 x 50 |
|---|---|
| Bauart: | kleiner Winkelfuß |
| Eigenmasse: | 0,884 |
| Gewicht: | 884 g |
| Größe: | 5 |
| Haltekraft F1: | 4,5 kN |
| Haltekraft F2: | 4,5 kN |
| Hub: | 40 mm |
| Höhe gespannt: | 129,5 mm |
| Länge gespannt: | 171,5 mm |
| Spannhöhe: | 30 mm |
