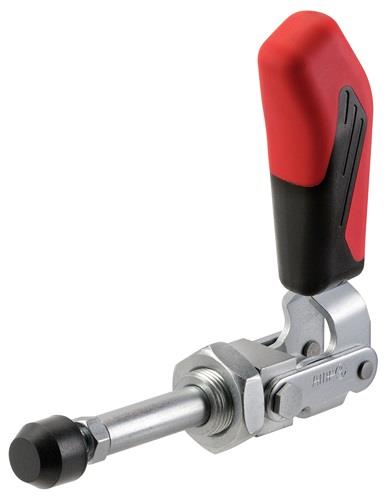

"AMF Schubstangenspanner Nr. 6844 Größe 2 - 94300"
- kurze Bauform
- Druck- und Zugspanner
- mit langer Schubstangenführung
- der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden
Merkmale
- A: 10mm
- L2: 13mm
- M2: M16x1,5mm
- HW min.: 17mm
- L1: 68,5mm
- HW max.: 25mm
- H1: 73mm
- F1: 1kN
- Gesamthöhe: 76mm
- F2: 1kN
- B: 36mm
- L3: 68mm
- E: 15mm
- M: M6mm
- N: 30,5mm
- Andrückschraube: M6 x 25
- Hub: 21,5 mm
- Länge gespannt: 68,5 mm
- Höhe gespannt: 73 mm
- Haltekraft F2: 1 kN
- Haltekraft F1: 1 kN
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Andrückschraube: | M6 x 25 |
|---|---|
| Bauart: | kurz |
| Eigenmasse: | 0,16 |
| Gewicht: | 160 g |
| Größe: | 2 |
| Haltekraft F1: | 1 kN |
| Haltekraft F2: | 1 kN |
| Hub: | 21,5 mm |
| Höhe gespannt: | 73 mm |
| Länge gespannt: | 68,5 mm |
Hersteller
Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfa
Waiblinger Str. 116
70734 Fellbach
Deutschland
0711/57660
[email protected]
Waiblinger Str. 116
70734 Fellbach
Deutschland
0711/57660
[email protected]
Produkthinweise
- Technische Zeichnung
- Zusatzinfo_PDF
- Zusatzinfo_PDF
- Dokument 1
- Dokument 2
- Dokument 3
- Dokument 4
- Dokument 5
- Dokument 6
- Dokument 7
- Dokument 8
- Dokument 9
- Dokument 10
- Dokument 11
- Dokument 12
- Dokument 13
- Dokument 14
- Dokument 15
- Dokument 16
- Dokument 17
- Dokument 18
- Dokument 19
- Dokument 20
- Dokument 21
- Dokument 22
- Dokument 23
- Dokument 24
- Dokument 25
- Dokument 26
- Dokument 27
- Dokument 28
- Dokument 29
- Dokument 30
- Dokument 31
- Dokument 32
- Dokument 33
- Dokument 34
- Dokument 35
- Dokument 36
- Dokument 37
- Dokument 38
- Dokument 39
- Dokument 40
- Dokument 41
- Dokument 42
- Dokument 43
- Dokument 44
- Dokument 45
- Dokument 46
- Dokument 47
- Dokument 48
- Dokument 49
- Dokument 50
- Dokument 51
- Dokument 52
- Dokument 53
- Dokument 54
- Dokument 55
- Dokument 56
- Dokument 57
- Dokument 58
- Dokument 59
- Dokument 60
In der Lieferung enthalten:
- 1x AMF Schubstangenspanner Nr. 6844 Größe 2
