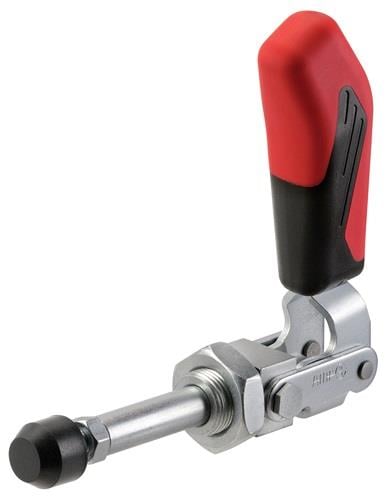

"AMF Schubstangenspanner Nr. 6844 Größe 5 - 94334"
- kurze Bauform
- Druck- und Zugspanner
- mit langer Schubstangenführung
- der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden
Merkmale
- A: 16mm
- L2: 24mm
- M2: M24x1,5mm
- HW min.: 30mm
- L1: 175mm
- HW max.: 50mm
- H1: 149mm
- F1: 4kN
- Gesamthöhe: 148mm
- F2: 4kN
- B: 92mm
- L3: 139mm
- E: 45mm
- M: M12mm
- N: 49mm
- Andrückschraube: M12 x 50
- Hub: 67 mm
- Länge gespannt: 175 mm
- Höhe gespannt: 149 mm
- Haltekraft F2: 4 kN
- Haltekraft F1: 4 kN
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Andrückschraube: | M12 x 50 |
|---|---|
| Bauart: | kurz |
| Eigenmasse: | 0,92 |
| Gewicht: | 920 g |
| Größe: | 5 |
| Haltekraft F1: | 4 kN |
| Haltekraft F2: | 4 kN |
| Hub: | 67 mm |
| Höhe gespannt: | 149 mm |
| Länge gespannt: | 175 mm |
Hersteller
Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfa
Waiblinger Str. 116
70734 Fellbach
Deutschland
0711/57660
[email protected]
Waiblinger Str. 116
70734 Fellbach
Deutschland
0711/57660
[email protected]
Produkthinweise

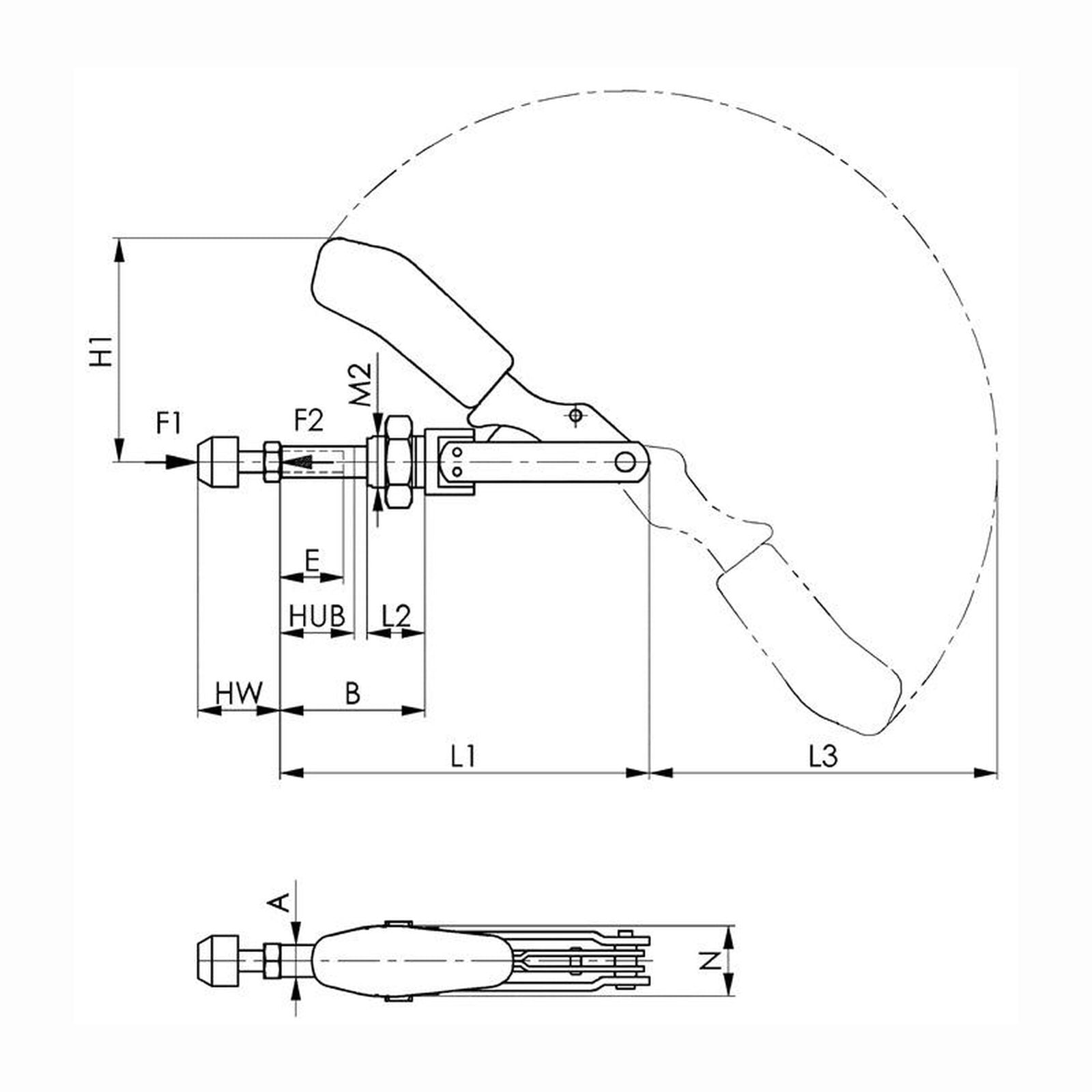

- Technische Zeichnung
- Zusatzinfo_PDF
- Zusatzinfo_PDF
- Dokument 1
- Dokument 2
- Dokument 3
- Dokument 4
- Dokument 5
- Dokument 6
- Dokument 7
- Dokument 8
- Dokument 9
- Dokument 10
- Dokument 11
- Dokument 12
- Dokument 13
- Dokument 14
- Dokument 15
- Dokument 16
- Dokument 17
- Dokument 18
- Dokument 19
- Dokument 20
- Dokument 21
- Dokument 22
- Dokument 23
- Dokument 24
- Dokument 25
- Dokument 26
- Dokument 27
- Dokument 28
- Dokument 29
- Dokument 30
- Dokument 31
- Dokument 32
- Dokument 33
- Dokument 34
- Dokument 35
- Dokument 36
- Dokument 37
- Dokument 38
- Dokument 39
- Dokument 40
- Dokument 41
- Dokument 42
- Dokument 43
- Dokument 44
- Dokument 45
- Dokument 46
- Dokument 47
- Dokument 48
- Dokument 49
- Dokument 50
- Dokument 51
- Dokument 52
- Dokument 53
- Dokument 54
- Dokument 55
- Dokument 56
- Dokument 57
- Dokument 58
- Dokument 59
- Dokument 60
In der Lieferung enthalten:
- 1x AMF Schubstangenspanner Nr. 6844 Größe 5
