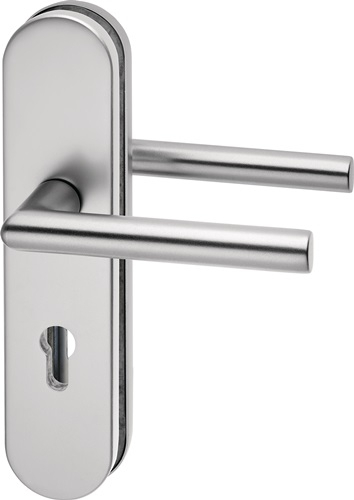

"edi Schutzgarnitur Logo 8743/7203 VA EST 72mm 35-45mm - 8743/7203/00"
- Grundkonstruktion: Druckguss mit 2 mm Teilstahleinlage im Außenschild, oberflächengehärtet
- Stärke Innenschild 8 mm
- Drücker-Lagerung: lose
- Drückertyp und -stärke: 108 mit Ø 22 mm
- Knopfausführung bei Wechselgarnitur: Modell …/0272 und …/0292 K2 (gekröpft), bzw. Modell …/0772 und …/0792 K7 (gerade)
- Stütznocken: M6, Ø 10 mm anbohrgeschützt
- Verschraubung: 3-fach M6, verdeckt
- Anbohrschutz beim Außenschild
- Wechselgarnituren mit Spezialrollenwechselstift mit M12-Gewinde
- DIN links / rechts
- ohne Zylinderabdeckung
- Widerstandsklasse ES1 Weitere technische Eigenschaften:
- Breite: 54mm
- Länge: 250mm
- Abdeckung: ohne Zylinderabdeckung
- Schildstärke: 12 mm
- Material: Edelstahl
- Ausführung: Drückergarnitur
- Oberfläche: matt
- Entfernung: 72 mm
- für Türstärke: 35-45 mm
- Vierkant: 8 mm
- Farb-Nr.: EST
- Modell: Logo 8743/7203
- Anschlagrichtung: DIN links / rechts
- Widerstandsklasse: ES 1
- Zylinderabdeckung: ohne ZA
- Norm: DIN 18257
- Lochung: PZ
- Marke: EDI
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
Hersteller
Erich Dieckmann Gesellschaft mit beschränkter Haft
Grüner Talstr. 18-22
58644 Iserlohn
Deutschland
02371/9560
[email protected]
Grüner Talstr. 18-22
58644 Iserlohn
Deutschland
02371/9560
[email protected]
Produkthinweise

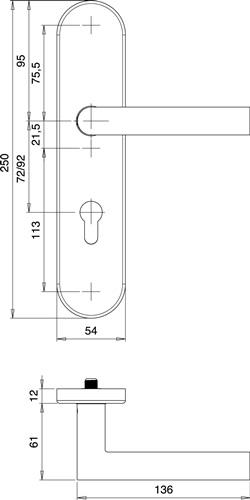

- Technische Zeichnung
