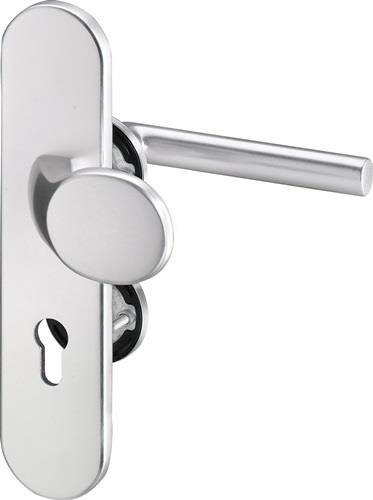

"edi Schutzgarnitur METIS 8741/0272 VA EST 72mm 35-45mm - 8741/0272/00"
- Kombi-Schutzgarnitur mit Rosettenverschraubung
- Grundkonstruktion: innen Stahl, außen Druckguss, bei Ausführung mit ZA massives Aluminium

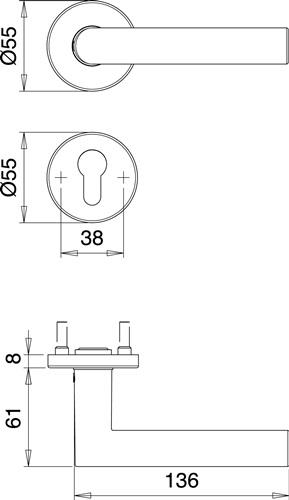

- Ausführung Innenrosetten: Ø 55 mm, Stärke 8 mm
- Drücker-Lagerung: lose
- Drückertyp und -stärke: 108 mit Ø 22 mm
- Knopfausführung: K2 (gekröpft)
- Stütznocken: M5, Ø 8 mm
- Verschraubung: 4-fach M5, verdeckt
- Spezialrollenwechselstift mit M12-Gewinde
- Modell 8742 Außenschild mit Anbohrschutz und Zylinderabdeckung: federnd gelagert für 11 14 mm Überstand
- Entfernung 72 mm
- DIN links / rechts
- Vierkant 8 mm
- Wechselgarnitur Weitere technische Eigenschaften:
- Breite: 54mm
- Länge: 250mm
- Abdeckung: ohne Zylinderabdeckung
- Schildstärke: 12 mm
- Material: Edelstahl
- Ausführung: Wechselgarnitur
- Oberfläche: matt
- Entfernung: 72 mm
- für Türstärke: 35-45 mm
- Vierkant: 8 mm
- Farb-Nr.: EST
- Modell: METIS 8741/0272
- Anschlagrichtung: DIN links / rechts
- Zylinderabdeckung: ohne ZA
- Norm: DIN 18257
- Lochung: PZ
- Marke: EDI
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
Hersteller
Erich Dieckmann Gesellschaft mit beschränkter Haft
Grüner Talstr. 18-22
58644 Iserlohn
Deutschland
02371/9560
[email protected]
Grüner Talstr. 18-22
58644 Iserlohn
Deutschland
02371/9560
[email protected]
Produkthinweise

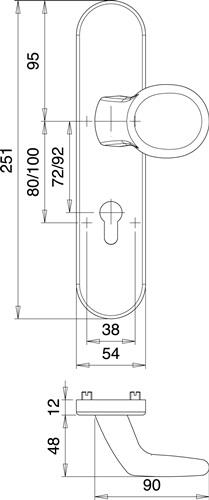

- Technische Zeichnung
