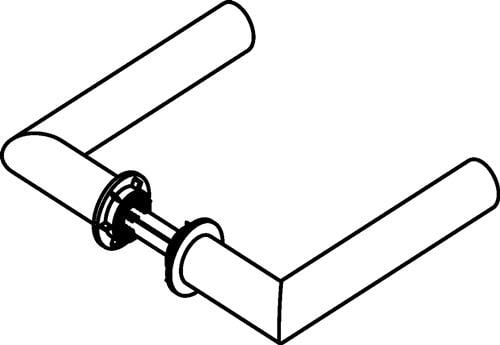

"HEWI Türdrückerpaar 162PCM/162XAM VA XA m.Mini-Drückerrosette VK 8mm - 162XAM06.230"
- mini
- mit flacher Drückerrosette aus Polyamid, Durchmesser 32 mm, bestehend aus: Türdrücker Modell 162.21PCM in Gehrungsform aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, bzw. Modell 162.21XAM aus Edelstahlrundrohr im Gehrungsschnitt (1.4301) mit 1,5mm Wandstärke
- Durchmesser jeweils 21,3 mm, mit Ansatzführung
- Vierkantstift des Drückerstiftteiles 8 mm mit Trapezgewinde
- Fixierung der Drücker in einem Einpresslager mit umlaufender Verzahnung und einer Polyamid-Gleitlagerbuchse mit zwei Nocken als Verdrehsicherung im Einpresslager
- der Gewindestift M5 fixiert sich, als Sicherung der Türdrückerlochteile, in einer Aussparung im Vierkantstift und trägt somit zur optimalen Kraftübertragung in das Türblatt bei
- Einsatz in Verbindung mit Einsteckschlössern nach DIN 18251
- Montage der Einpressbuchsen mittels Montagemutter mit Trapezgewinde SW 19, daher empfehlen wir die Montage mit einem Ringschlüssel (SW 19)
- Das Fräsmaß im Bereich der Schlossnuss muss ein Nennmaß von 25 mm aufweisen
- Fertigungstoleranzen von +/1 mm können durch die Einpresslagerung ausgeglichen werden
- zur Montage an Wohnraumund Innentüren mit HDF-Deckplatte und Mittellagen aus Röhrenspanbzw. Vollspaneinlage oder hochwertiger, sowohl in stumpfer als auch gefälzter Ausführung
- wir empfehlen die Montage von mini ausschließlich an von HEWI und den Türenherstellern geprüften Türelementen (eine aktuelle Aufstellung finden Sie unter www.hewi.de/mini)
- ausgelegt und geprüft für den Objektbereich
- Gebrauchs-Kategorie nach DIN EN 1906 Klasse 4
- Anschlagrichtung DIN links / rechts Weitere technische Eigenschaften:
- Befestigungssystem: Standardstift
- Material: Edelstahl
- Oberfläche: matt
- Vierkantstift: 8 mm

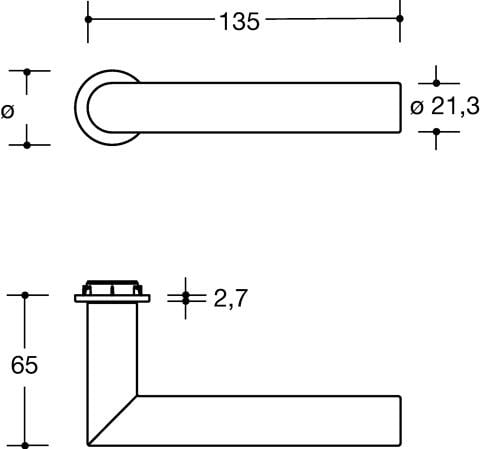

- Drückerlänge: 135 mm
- Drückertiefe: 65 mm
- Form: rund
- Ausführung: mit Mini-Drückerrosette
- Stärke: 2,7 mm
- Anschlagrichtung: DIN links / rechts
- Rosetten-Ø: 32 mm
- Farb-Nr.: XA
- Modell: 162XAM06.230
- für Türstärke: 38,1-40 mm
- Marke: HEWI
