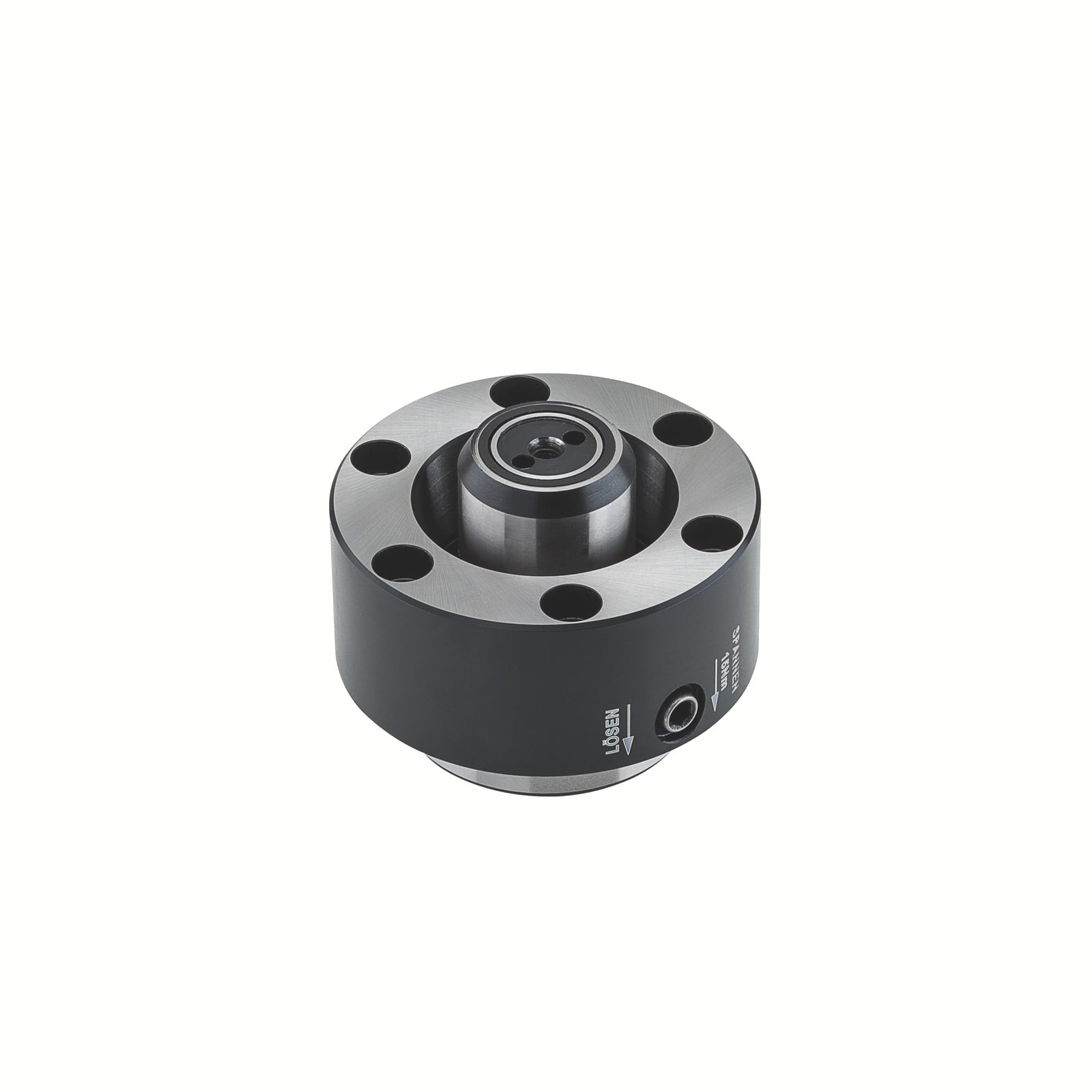

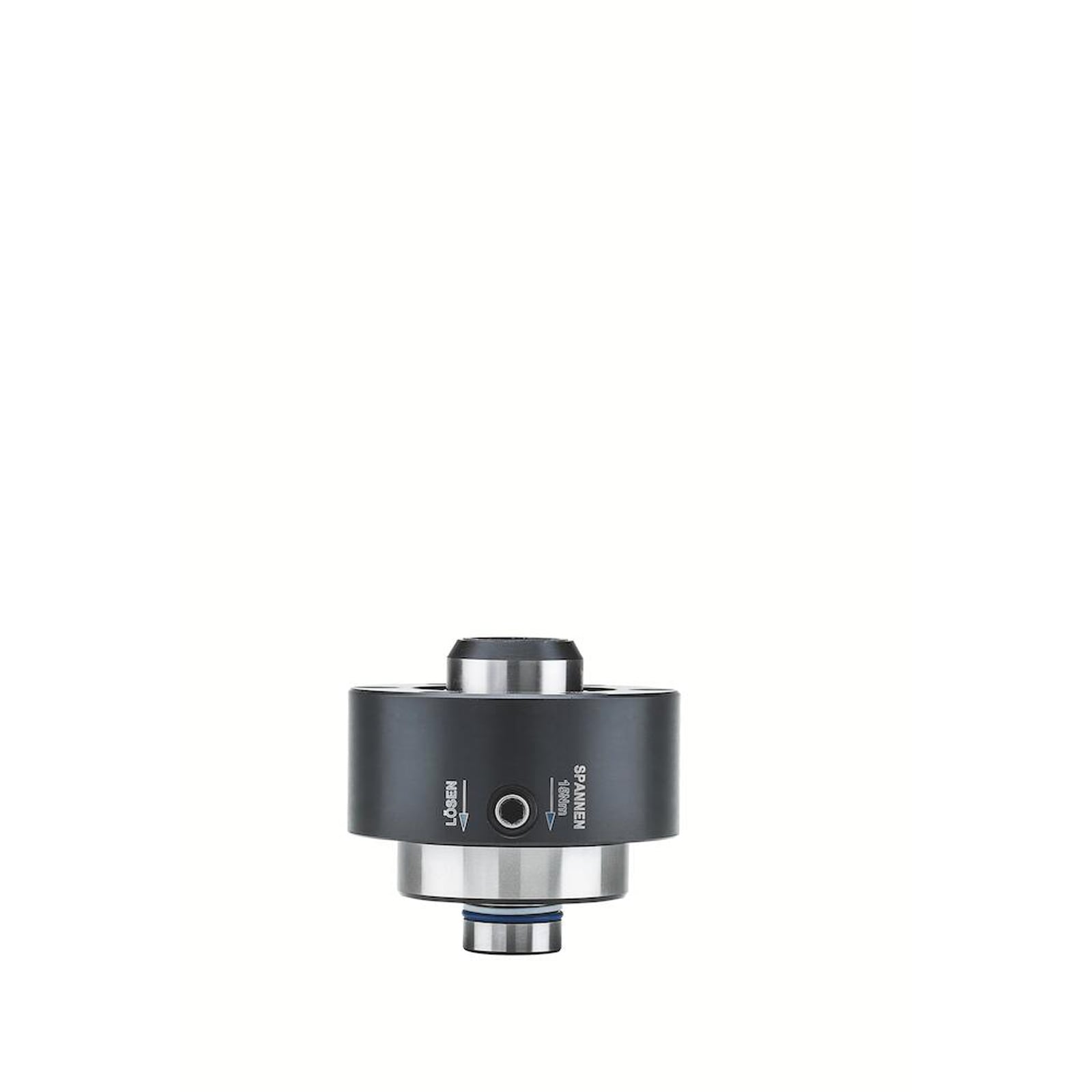

"Röhm Anbauflansch mit Einbauspannsatz HSK-C, Nenngröße 40 - 820803"
Kurzbeschreibung
- HSK-C für Werkzeugschäfte A/C/T.
Technische Merkmale
- Wuchtgüte G 2,5
- Zentrale Kühlmittelzuführung (außer Größe 25)
Einsatzbereiche
- Zum Anbau an Spindeln, Revolver, etc.
Vorteile

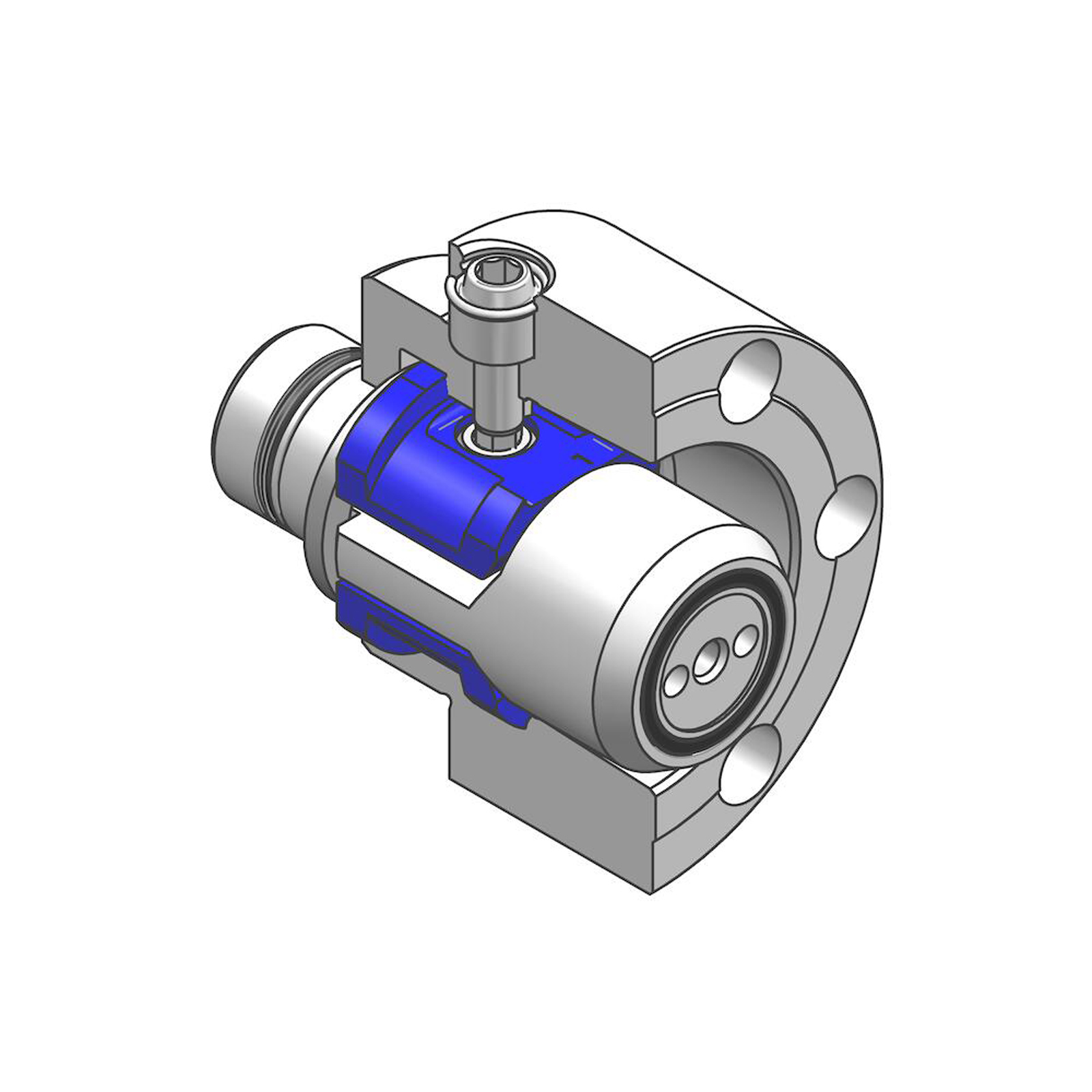

- Überzeugend einfache Konstruktion für hohe Zuverlässigkeit und einfache Montage
- Sicheres Ausstoßen der Werkzeuge beim Lösen durch den Führungsbolzen
- Keine negative Beeinflussung des HSK-Kegels, da die Betätigungsschraube im Bereich des Mitnehmers liegt
Weitere Infos

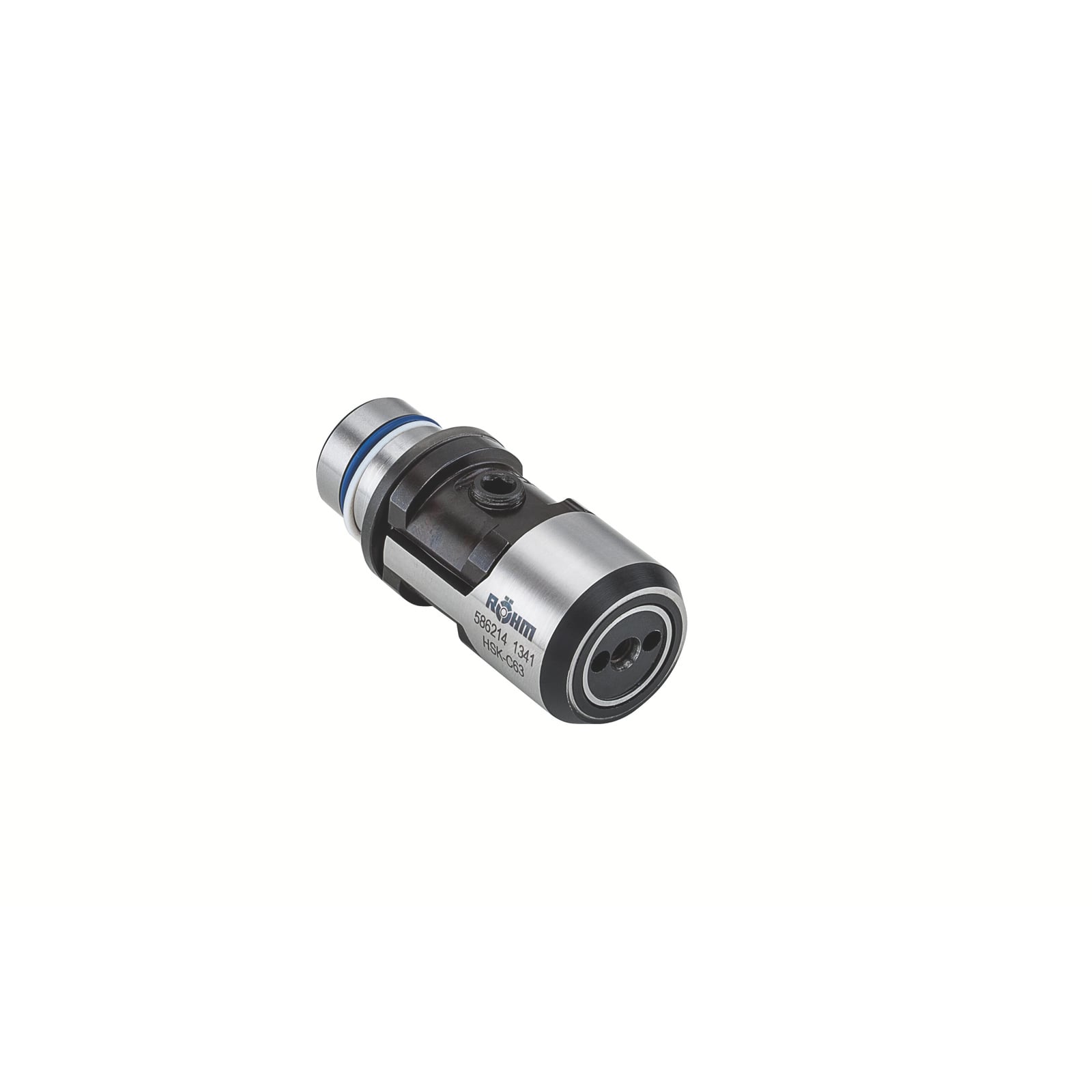

- Anbauflansch mit Einbauspannsatz HSK-C, Nenngröße 40, Genauigkeitsausführung mit zentraler Kühlmittelzuführung, komplett mit Einbauspannsatz für Hohlschaft DIN 69893 HSK-C und -A

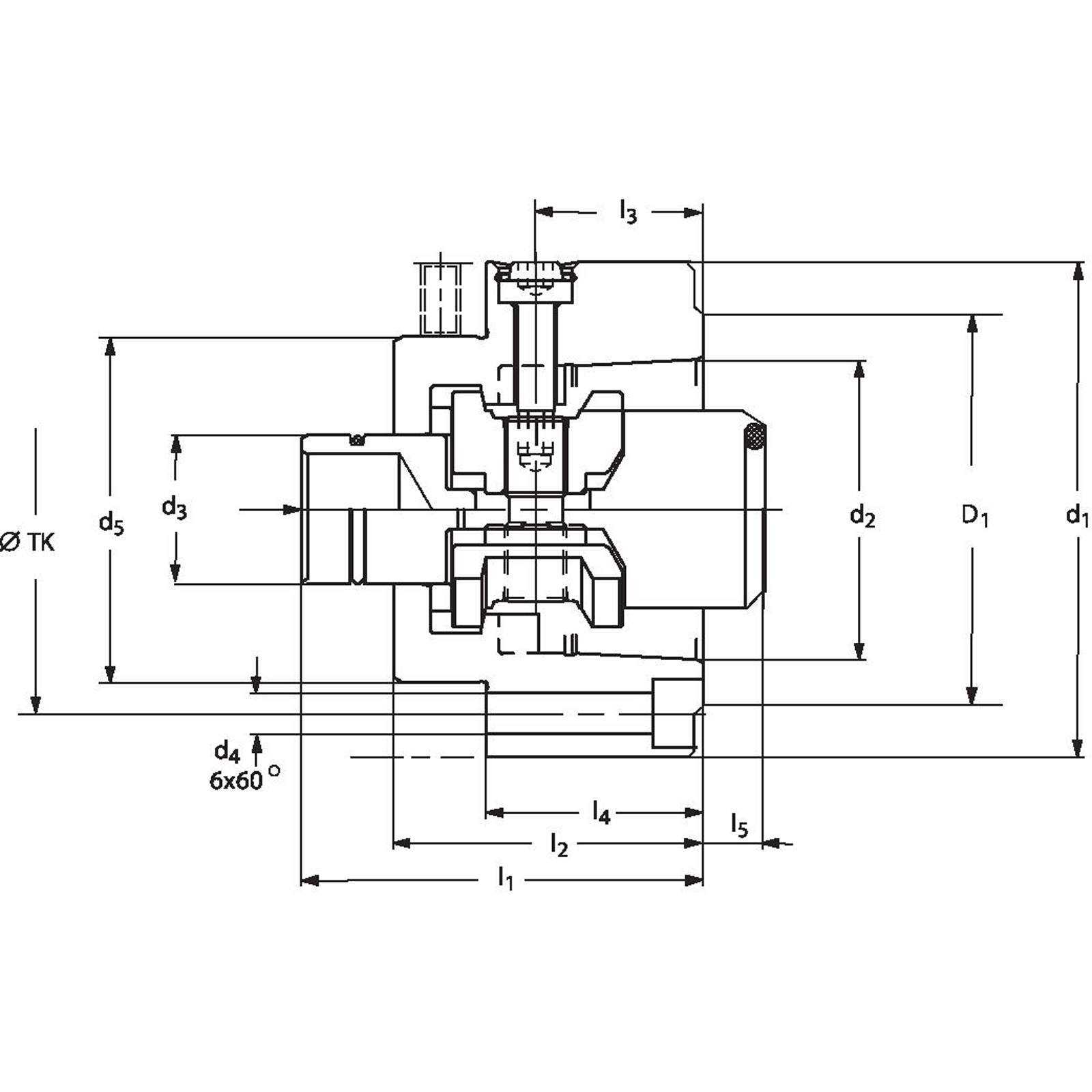

Merkmale

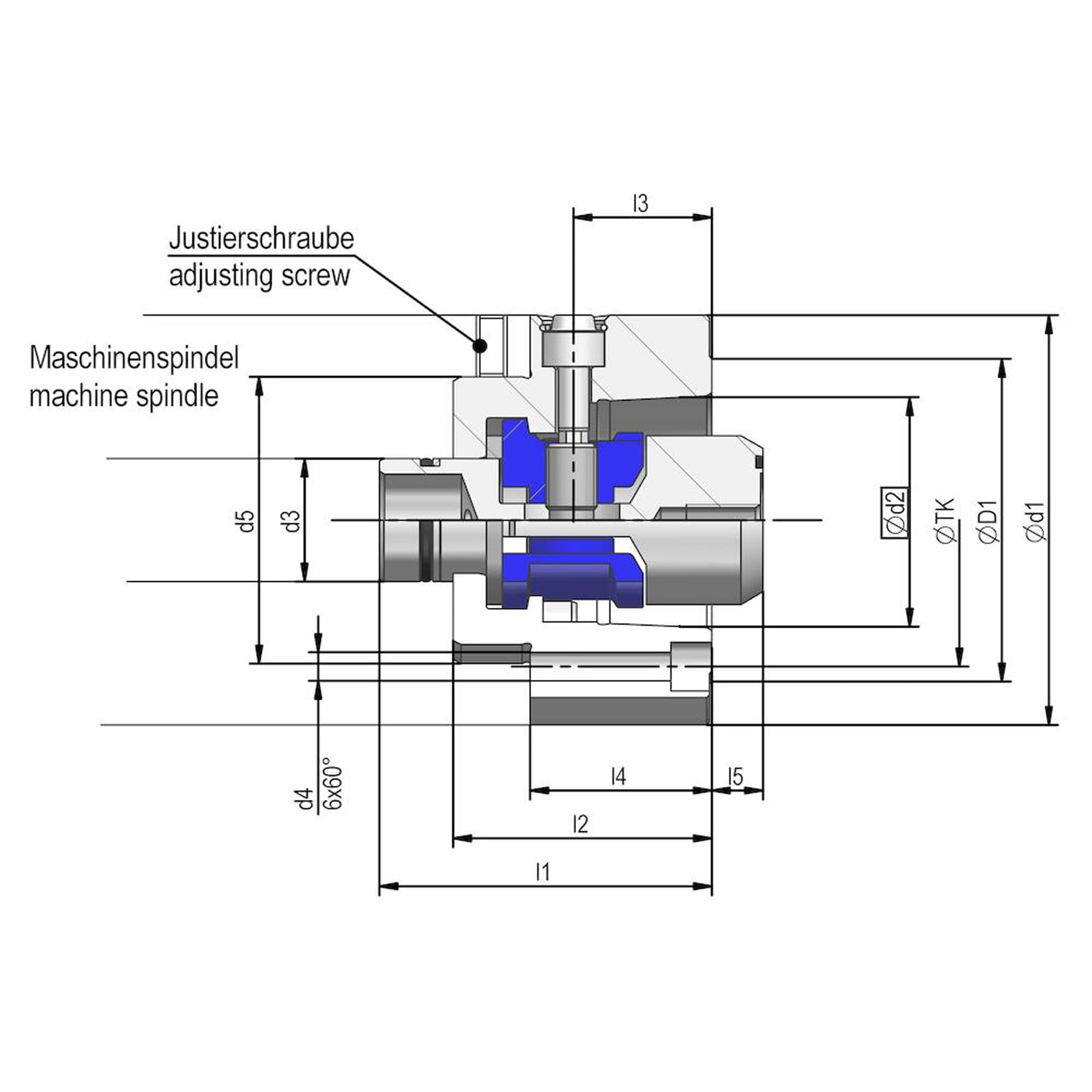

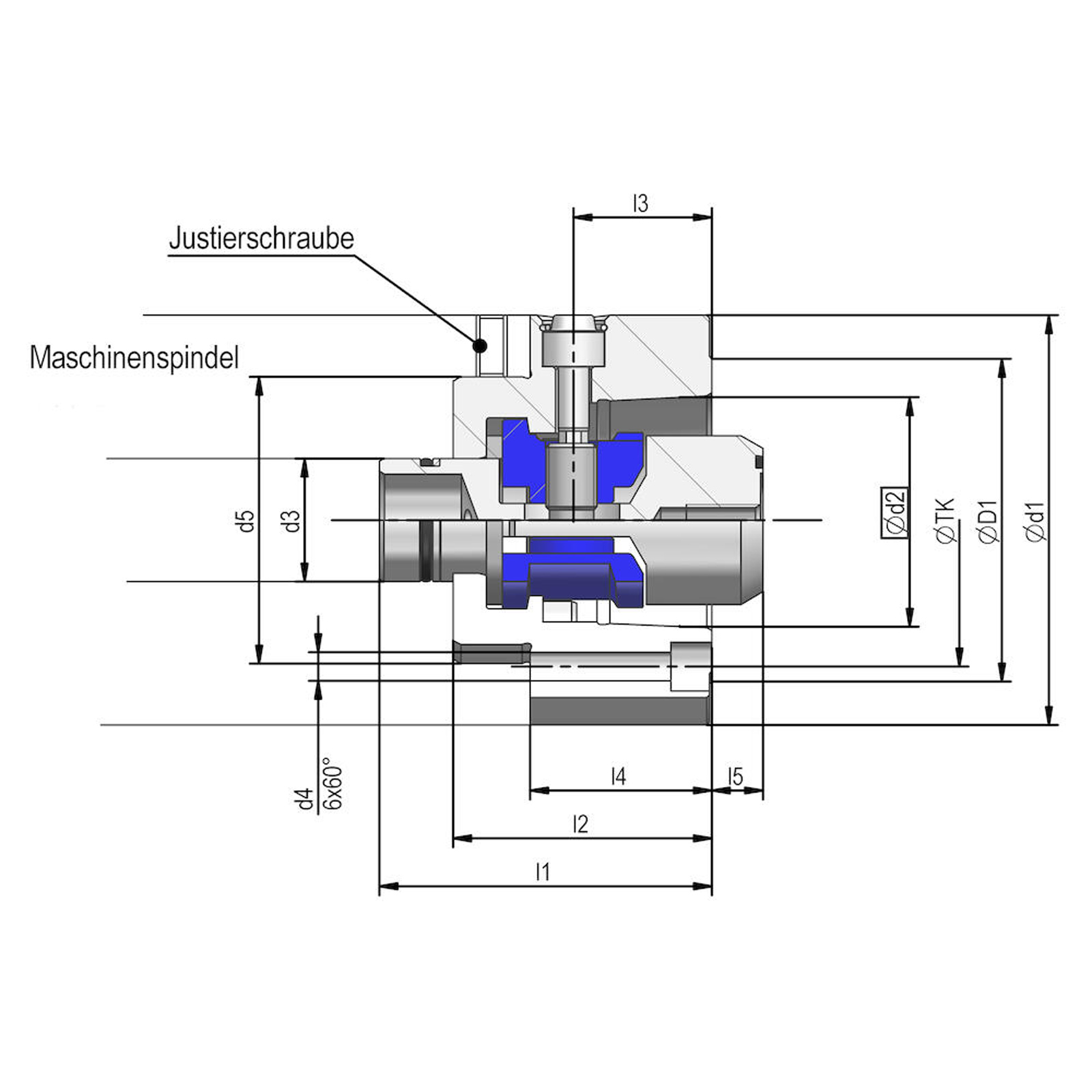

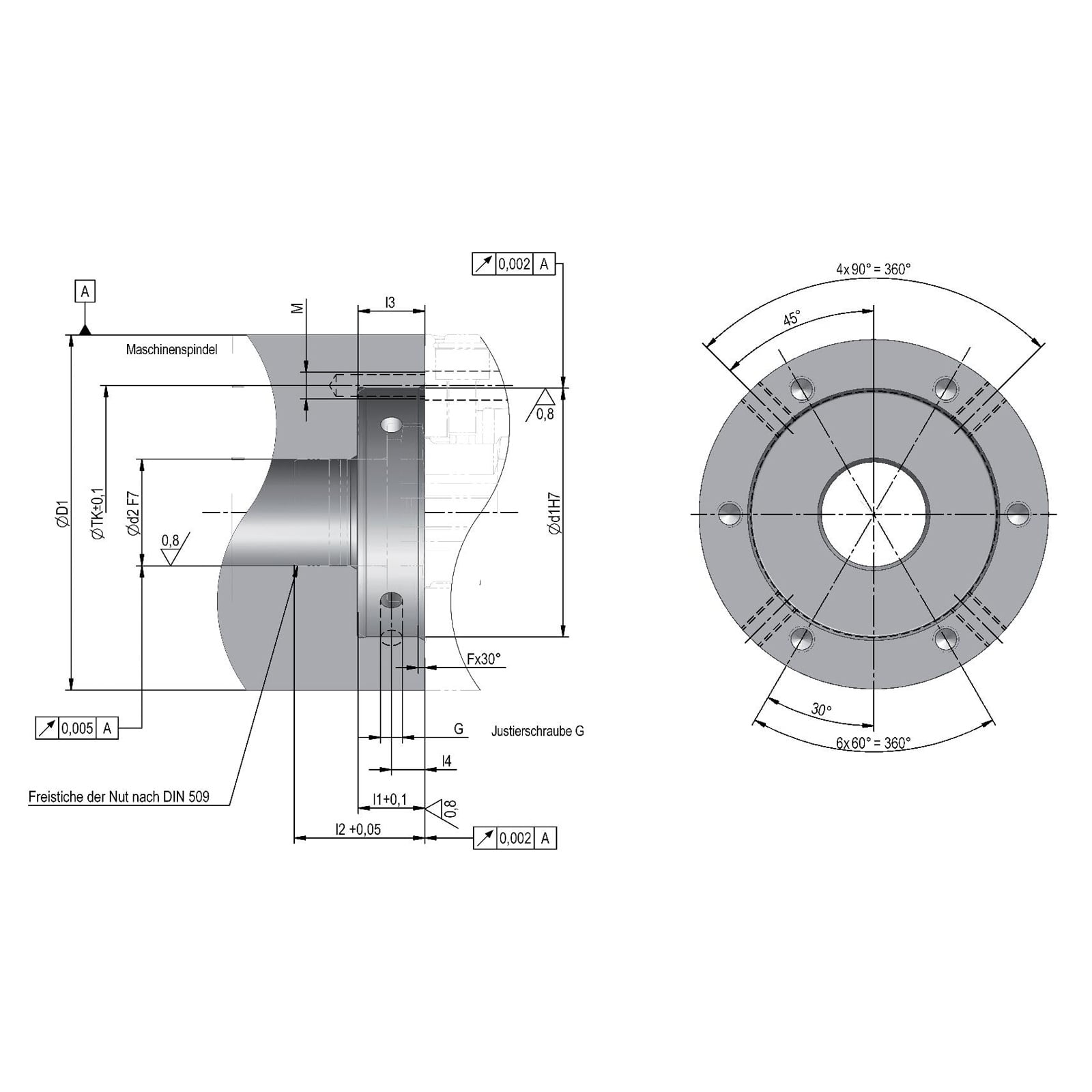

- Durchmesser Führung: 15
- Durchmesser Kegel mm: 30
- Durchmesser Teilkreis mm: 40,5 mm
- Einbautiefe: 45 mm
- Länge Aussendurchmesser mm: 23 mm
- Länge Flansch: 34 mm
- Länge Spindelüberstand: 8 mm
- Länge Stellschraubenmitte: 17,5 mm
- Nenngröße: 40
- Spanneinheit: 40
- Zentrierdurchmesser: 33,5 mm
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Außen-Ø: | 50 mm |
|---|---|
| Bohrung Ø: | | mm |
| Durchmesser Befestigungsschraube: | 4,5 |
| Durchmesser Führung: | 15 |
| Durchmesser Kegel mm: | 30 mm |
| Durchmesser Teilkreis mm: | 40.5 mm |
| Einbautiefe: | 45 |
| Gesamtlänge: | | mm |
| Länge Aussendurchmesser mm: | 23 mm |
| Länge Flansch mm: | 34 mm |
| Länge Spindelüberstand: | 8 |
| Länge Stellschraubenmitte: | 17,5 |
| Nenngröße: | 40 |
| Schrauben-Ø: | 4,5 mm |
| Spanneinheit: | 40 |
| Stellschraube mm: | 870024 |
| Zentrierdurchmesser mm: | 33.5 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Anbauflansch mit Einbauspannsatz HSK-C, Nenngröße 40
