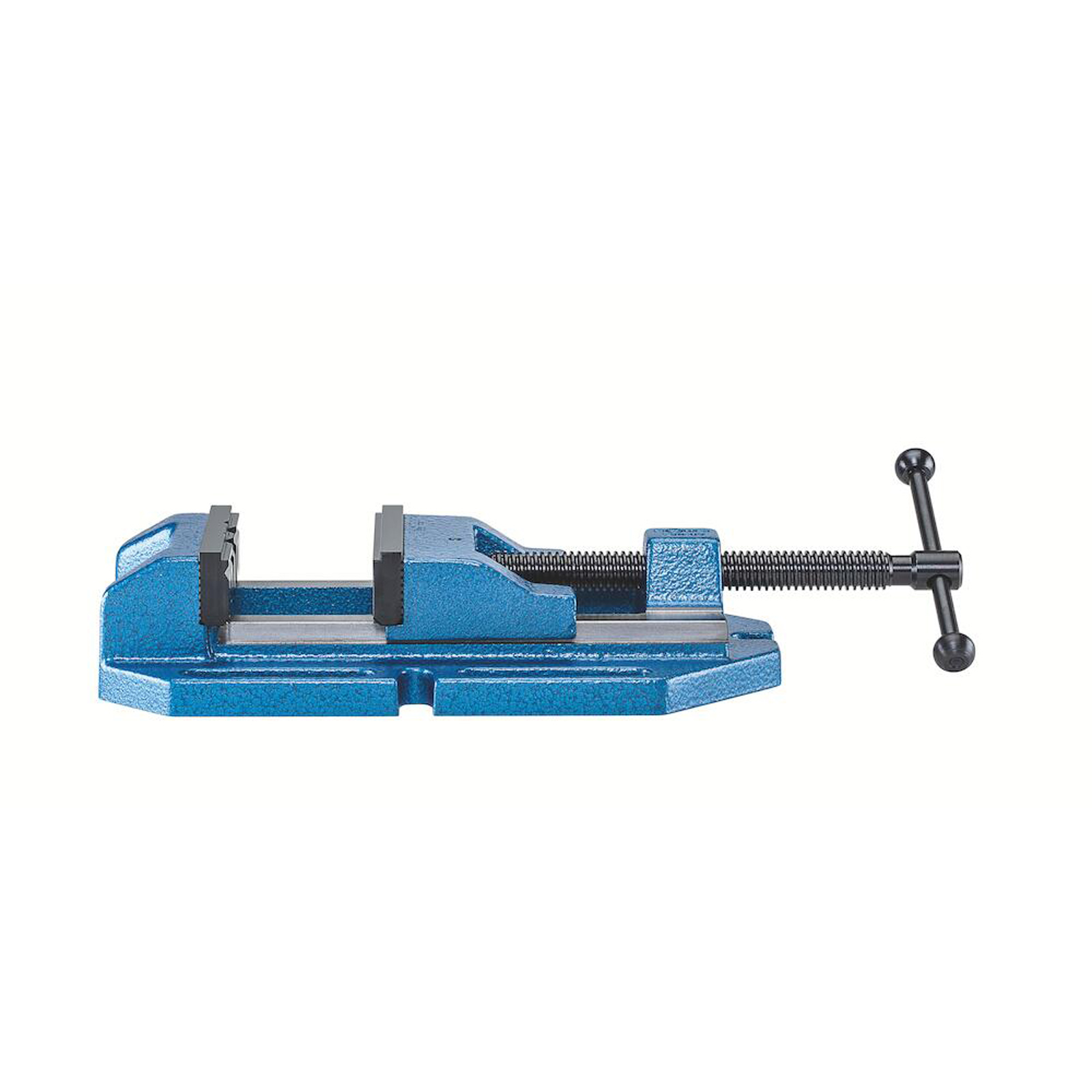

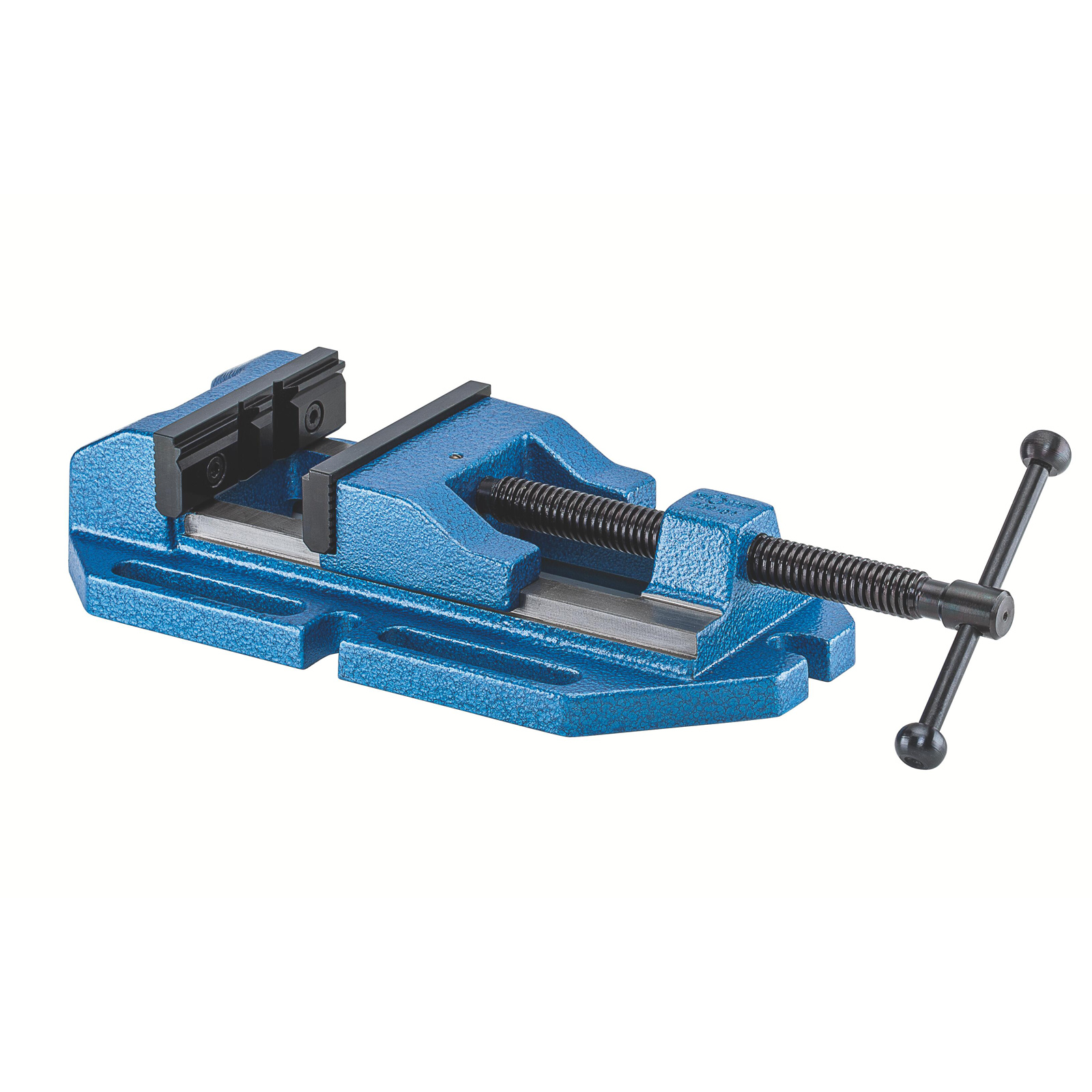

"Röhm Bohrmaschinen-Schraubstock BOF, Größe 3, Backenbreite 135 - 111596"
Kurzbeschreibung
- Spannsystem mechanisch, manuell betätigt.
- Standard Ausführung.
Technische Merkmale
- Grundkörper aus Spezialguss
- Niedere stabile Ausführung mit Gewindespindel
Einsatzbereiche
- Zum sicheren Spannen von Werkstücken auf Bohr- und Messmaschinen.
Vorteile
- Optimales Preis-Leistungsverhältnis
- Ganzer Spannbereich durch Drehen überbrückbar
- Befestigungsmöglichkeiten seitlich und stirnseitig
- Lange Führung der beweglichen Backe auch im äußeren Spannbereich
- Spannbacken umkehrbar, eine Seite glatt und beidseitg geschliffen
- Feste Spannbacke mit einem Längsprisma und zwei Querprismen
- Beide Backen mit Auflagefläche zum Spannen flacher Werkstücke
Weitere Infos
- Bohrmaschinen-Schraubstock BOF, Größe 3, Backenbreite 135, mit Prismen- und Normalbacke SBO
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Ausführung: | BOF |
|---|---|
| Backenanschlussmaße: Breite mm: | 80 mm |
| Backenanschlussmaße: Gewindedurchmesser 1 mm: | M8 mm |
| Backenanschlussmaße: Gewindetiefe mm: | 13 mm |
| Backenanschlussmaße: Höhe mm: | 15.6 mm |
| Backenbreite: | 135 mm |
| Bohrung Ø: | | mm |
| Breite Grundkörper mm: | 205 mm |
| Breite Spannschlitz mm: | 17 mm |
| Dicke Normalbacke mm: | 16 mm |
| Gesamtlänge: | | mm |
| Gewicht: | 13.5 |
| Größe: | 3 |
| Höhe: | 80.5 mm |
| Höhe Backen mm: | 40 mm |
| Höhe Führung Grundkörper mm: | 40 mm |
| Länge: | 550 mm |
| Länge Grundkörper mm: | 365 mm |
| Länge Stirnseite bis Backenanlage mm: | 71 mm |
| Nutbreite: | 17 |
| Spannbereich horizontal mm: | 3-13 mm |
| Spannbereich vertikal mm: | 6-40 mm |
| Spannnuten Abstand: | 45 |
| Spannnuten Abstand 1: | 170 |
| Spannweite: | 160 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Bohrmaschinen-Schraubstock BOF, Größe 3, Backenbreite 135
