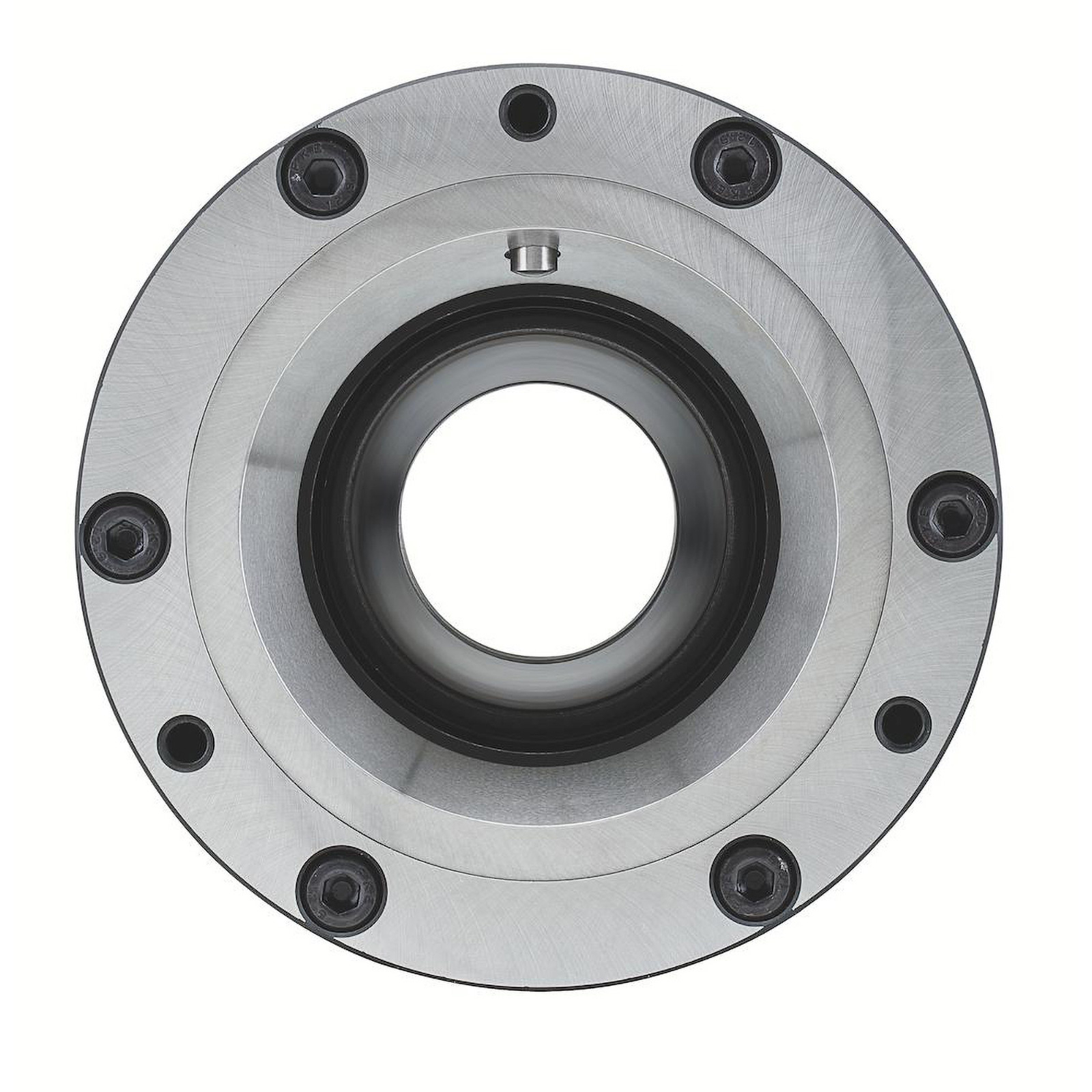

"Röhm CAPTIS-AF Spannzangenfutter Größe 32 - Axialfixe Spannzange - 1285001"
Kurzbeschreibung
- Kraftbetätigt.
- Optionaler Durchgang zur Stangenbearbeitung durch Entfernen des internen Werkstückanschlags.
- Axialfixe Spannzange, kein Axialanzug gegen internen Werkstückanschlag.
Technische Merkmale
- Manuelle Schmierung
- Spannzangen mit auswechselbarem und ölbeständigem Vulkanisat
- CAPTIS-AF = Lateinisch: fassen, AxialFixe Spannzange
Einsatzbereiche
- Außenspannung von runden Werkstücken, sowie Vier- und Sechskantprofilen. Dreh-, Fräs-, Schleifoperationen sowie zum Messen.
- Ideal für empfindlicheWerkstücke, kurze Spannlängenund für den Einsatzauf Gegenspindeln oder Abgreifspindeln.
Vorteile
- Höchste Flexibilität durch modulare Bauweise und vielfältige Kombinations- und Umrüstmöglichkeiten
- Geringes Gewicht und geringe Bauhöhe durch kompakte Bauweise für mehr Arbeitsraum in der Maschine
- Geringe Rüst- und Nebenzeiten durch schnellen Spannzangenwechsel sowie große Dehnung der Spannzangen
- Keine Beschädigung, Abdrücke an Werkstücken durch axialfixe Spannzange
- Vorbereitet für internen Werkstückanschlag und Frontanschlag
Weitere Infos
- CAPTIS-AF Spannzangenfutter, Größe 32 - Axialfixe Spannzange, kein Axialanzug gegen internen Werkstückanschlag
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

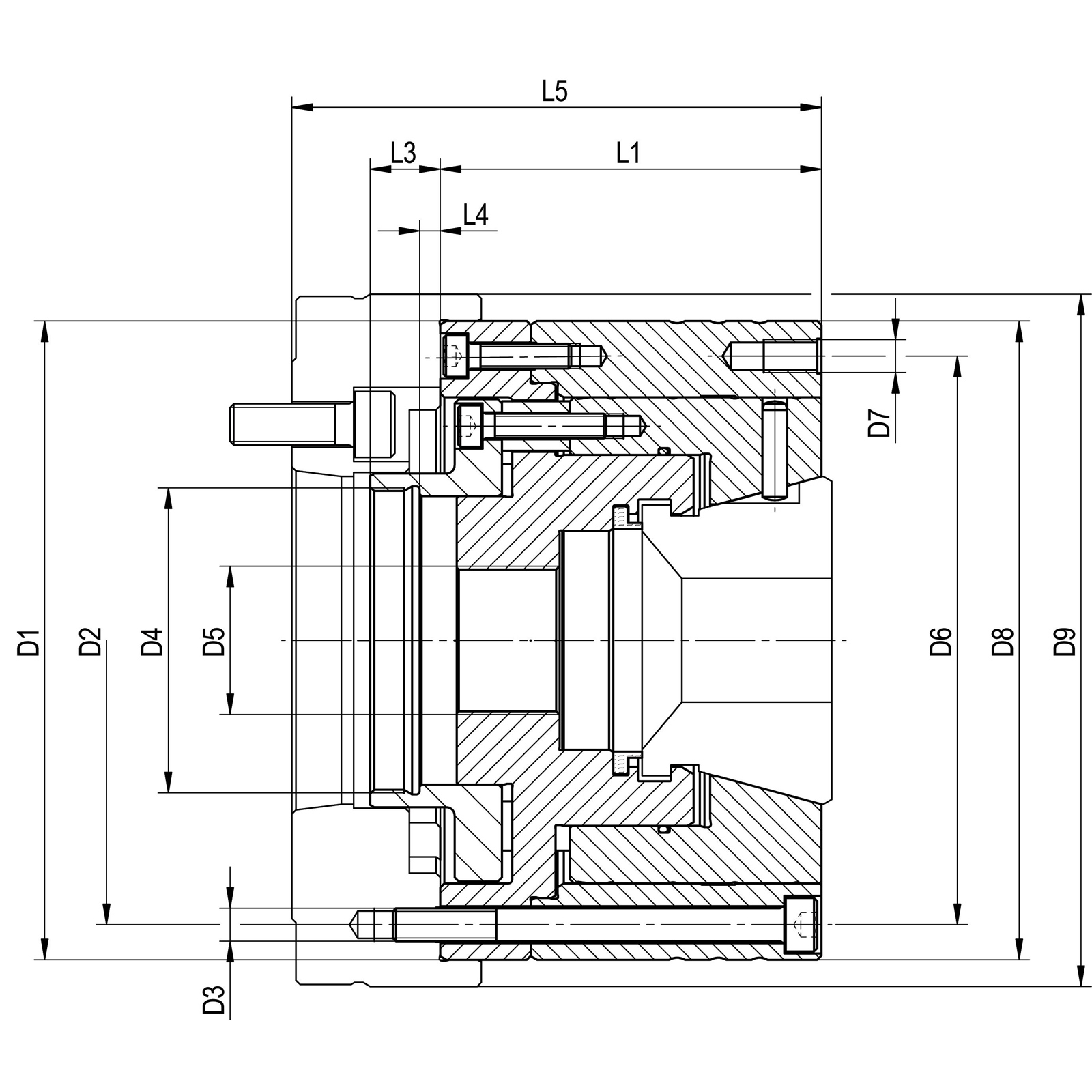

| Anschlussgewinde: | M48x1,5 mm |
|---|---|
| Befestigungsgewinde 1: | 6x M8 |
| Bohrung Ø: | | mm |
| Durchgang 1 mm: | M22x1,5 mm |
| Gesamtlänge: | | mm |
| Gewindebohrung mm: | 3x M6 mm |
| Gewindelänge Zugstange mm: | 15,5 mm |
| Größe: | 32 |
| Hub: | 6 mm |
| Körperdurchmesser Groß mm: | 137 mm |
| Körperdurchmesser Klein mm: | 105 mm |
| Länge 1 mm: | 34,7 mm |
| Länge Körper mm: | 80.5 mm |
| Maximale Betätigungskraft: | 25 |
| Maximale Spannkraft: | 60 |
| Spannbereich: | 4-32 mm |
| Spannstellung 1 mm: | 2 mm |
| Spannstellung mm: | -4 mm |
| Teilkreisdurchmesser 1 mm: | 120 mm |
| Teilkreisdurchmesser 2 mm: | 94 mm |
| max. Drehzahl: | 8000 |
Hersteller
In der Lieferung enthalten:
- 1x Röhm CAPTIS-AF Spannzangenfutter, Größe 32 - Axialfixe Spannzange
