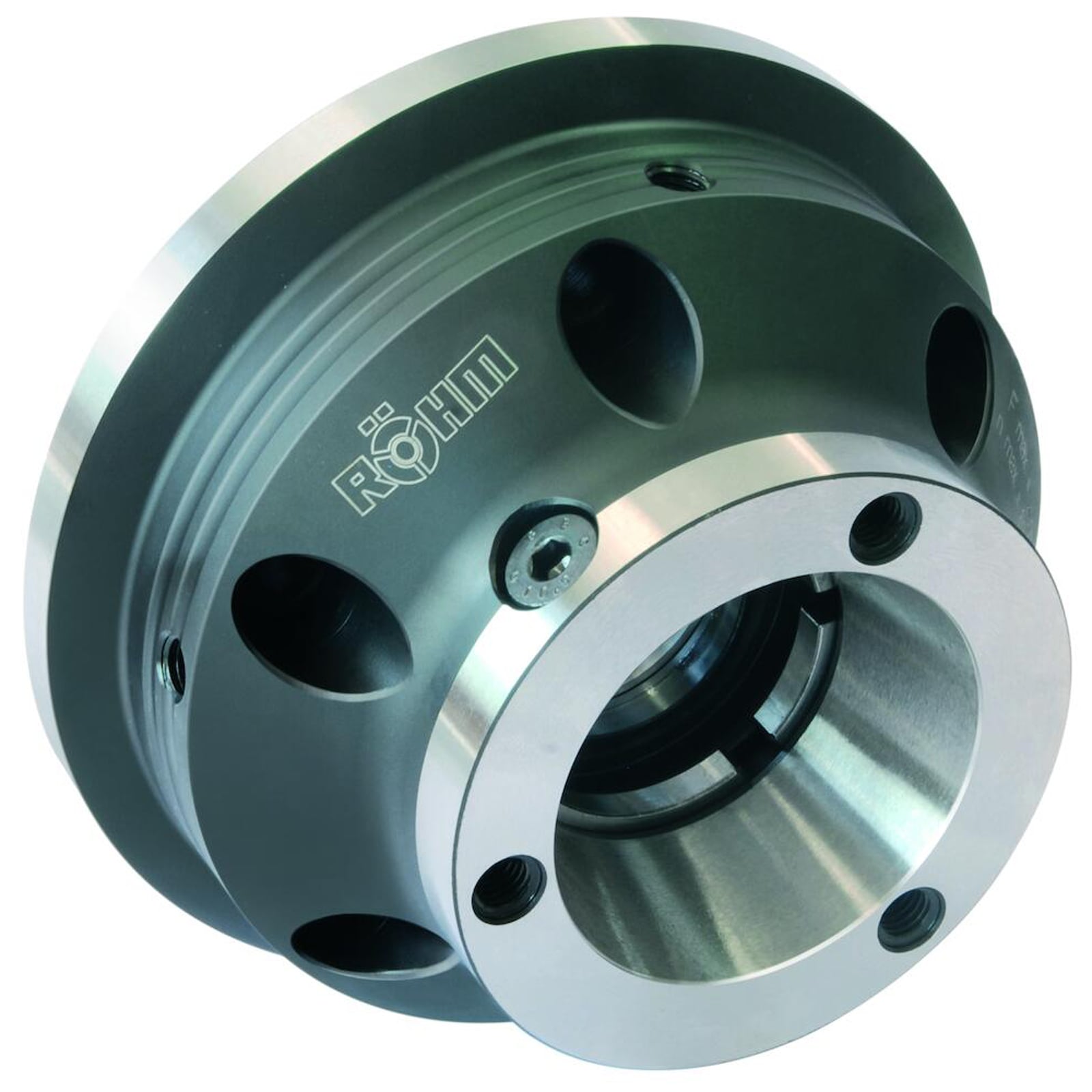

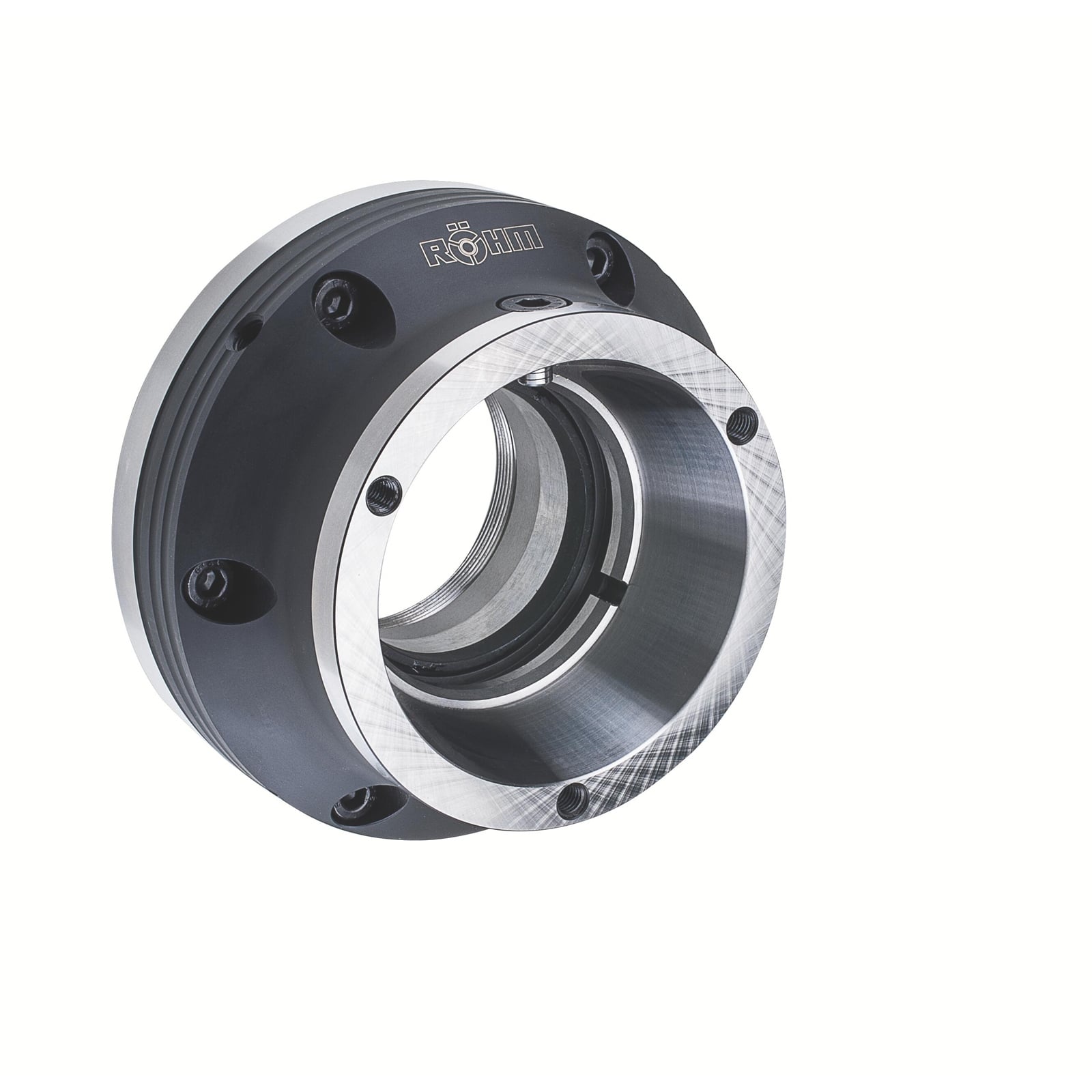

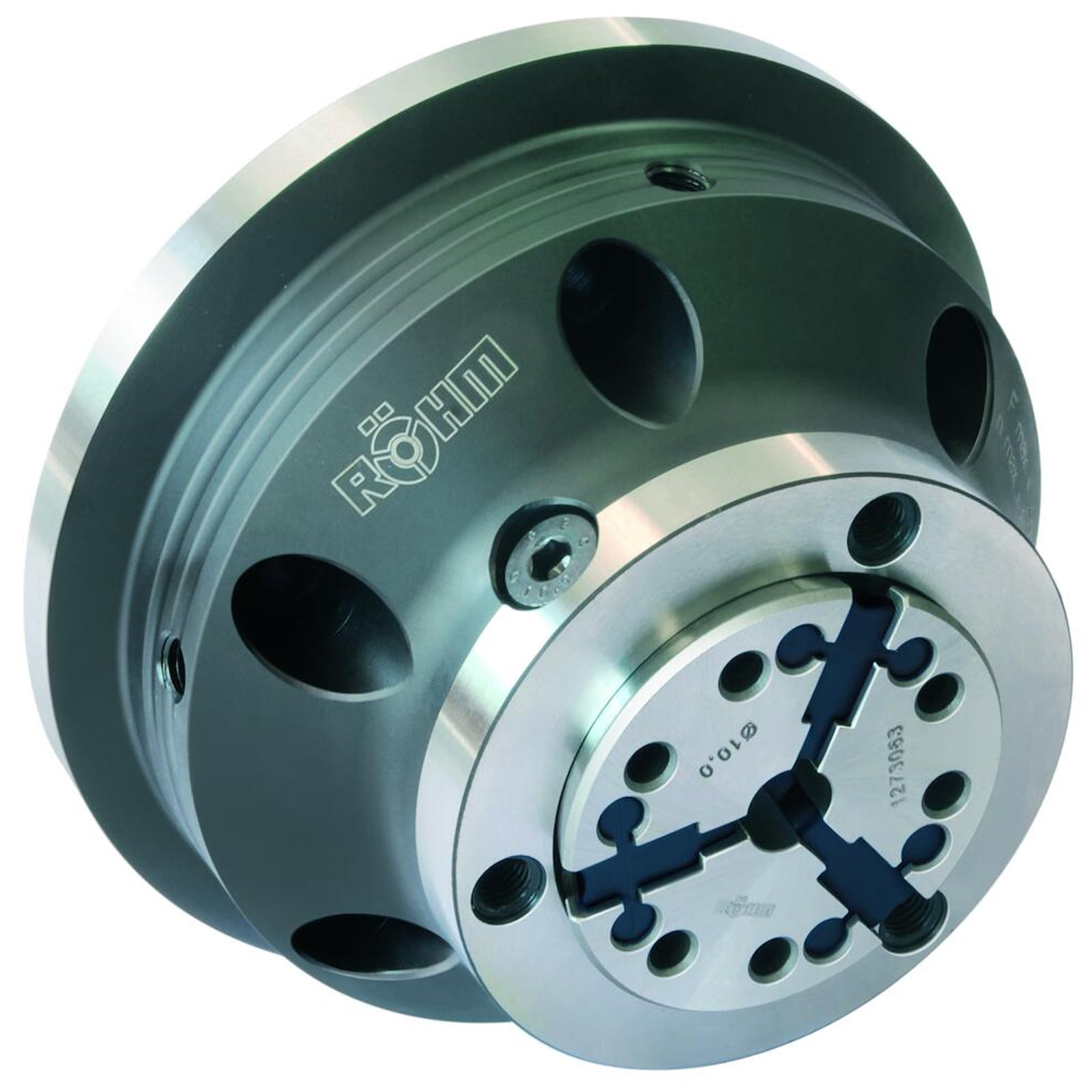

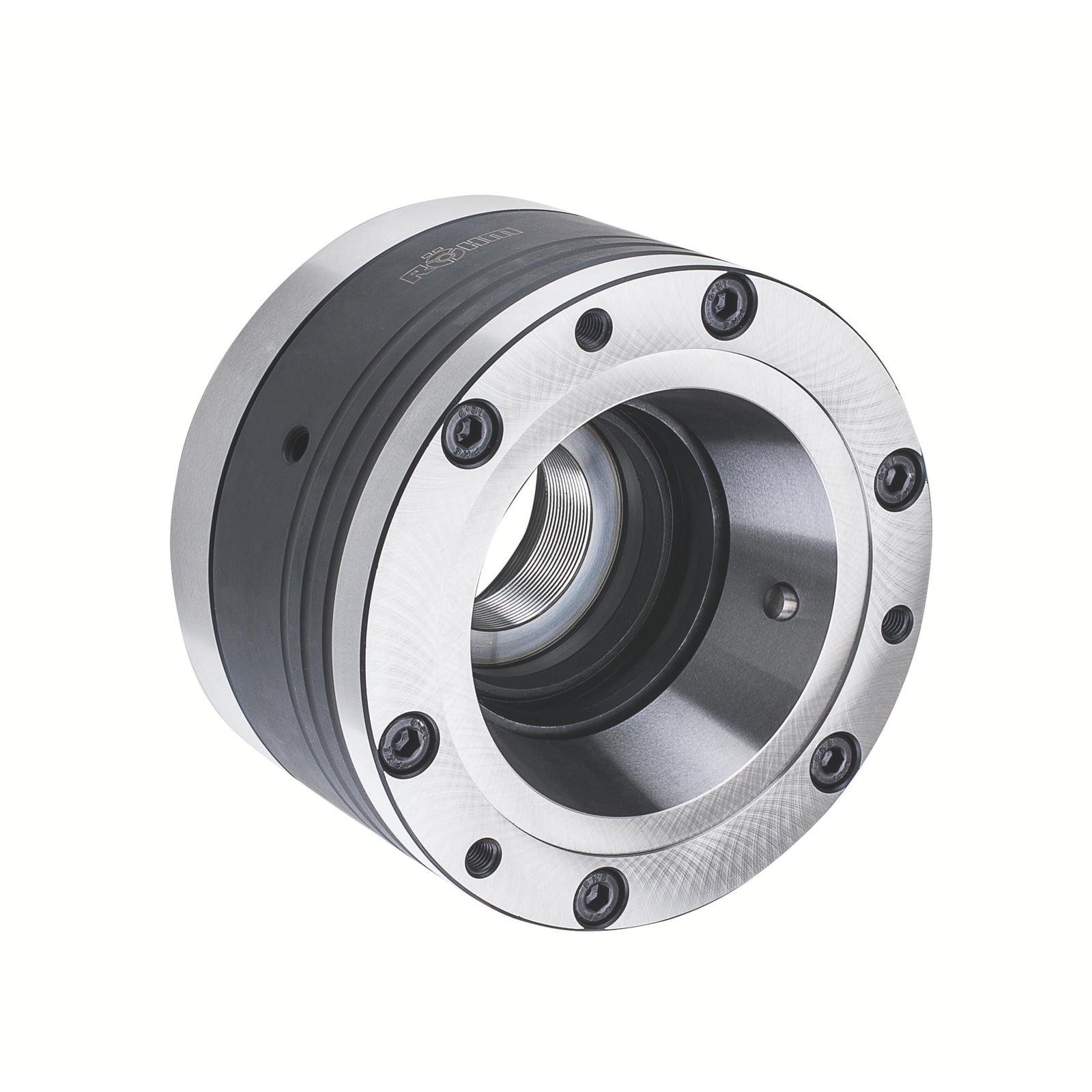

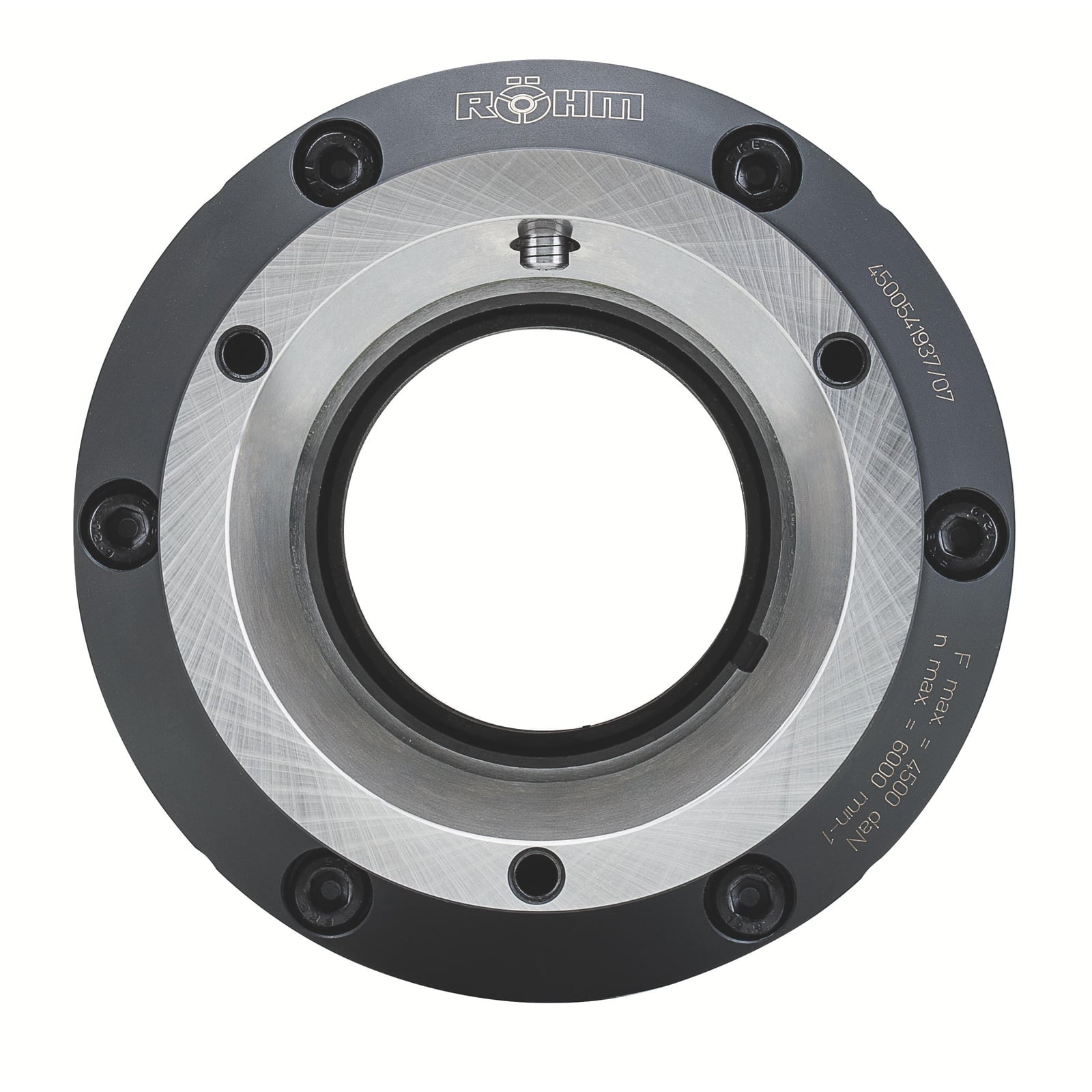

"Röhm CAPTIS-D Spannzangenfutter Größe 42 - Mit Axialanzug - 1283102"
Kurzbeschreibung
- Kraftbetätigt.
- Mit Durchgang zur Stangen- und Rohrbearbeitung.
- Mit Axialanzug.
Technische Merkmale
- Manuelle Schmierung
- Spannzangen mit auswechselbarem und ölbeständigem Vulkanisat
- CAPTIS-D = Lateinisch: fassen, Durchgang
Einsatzbereiche
- Für den Einsatz in Drehmaschinen.
- Ideal für Stangen und Rohrbearbeitung auf der Hauptspindel.
Vorteile
- Höchste Flexibilität durch modulare Bauweise und vielfältige Kombinations- und Umrüstmöglichkeiten
- Geringes Gewicht und geringe Bauhöhe durch kompakte Bauweise für mehr Arbeitsraum in der Maschine
- Geringe Rüst- und Nebenzeiten durch schnellen Spannzangenwechsel sowie große Dehnung der Spannzangen

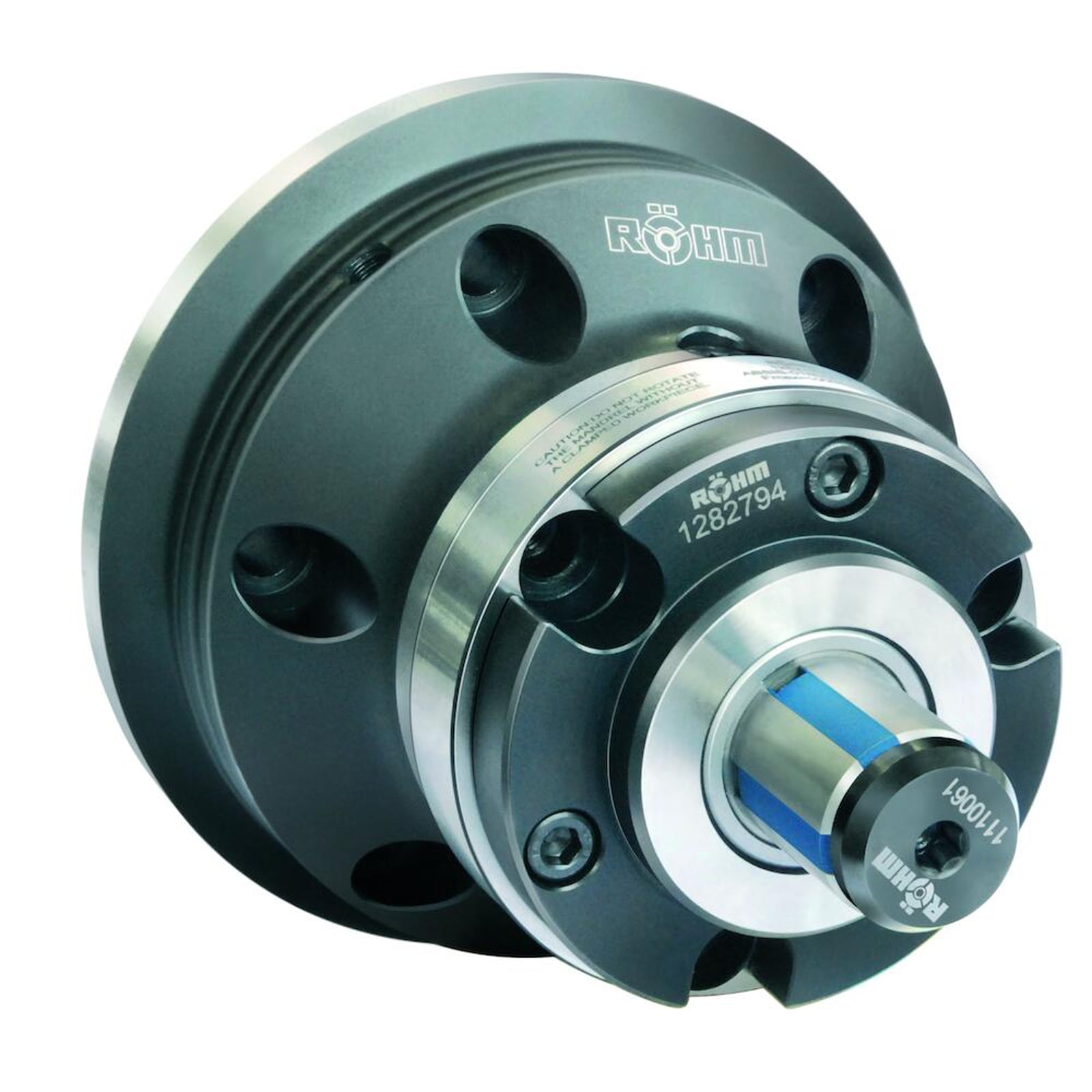

- Schnelles Umrüsten von Außen- auf Innenspannung durch optional erhältlichen Segmentspanndorn ABSIS-C
Weitere Infos
- CAPTIS-D Spannzangenfutter, Größe 42 - Mit Axialanzug
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Anschlussgewinde: | M54x1,5 mm |
|---|---|
| Befestigungsgewinde 1: | 6x M8 |
| Bohrung Ø: | | mm |
| Durchgang mm: | 44 mm |
| Gesamtlänge: | | mm |
| Gewindebohrung mm: | 3x M8 mm |
| Gewindelänge Zugstange mm: | 17 mm |
| Größe: | 42 |
| Hub: | 6 mm |
| Körperdurchmesser Groß mm: | 137 mm |
| Körperdurchmesser Klein mm: | 106 mm |
| Länge 1 mm: | 18 mm |
| Länge Körper mm: | 69 mm |
| Maximale Betätigungskraft: | 35 |
| Maximale Spannkraft: | 70 |
| Spannbereich: | 4-42 mm |
| Spannstellung 1 mm: | 7,5 mm |
| Spannstellung mm: | 1,5 mm |
| Teilkreisdurchmesser 1 mm: | 118 mm |
| Teilkreisdurchmesser 2 mm: | 92 mm |
| max. Drehzahl: | 7000 |
Hersteller
In der Lieferung enthalten:
- 1x Röhm CAPTIS-D Spannzangenfutter, Größe 42 - Mit Axialanzug
