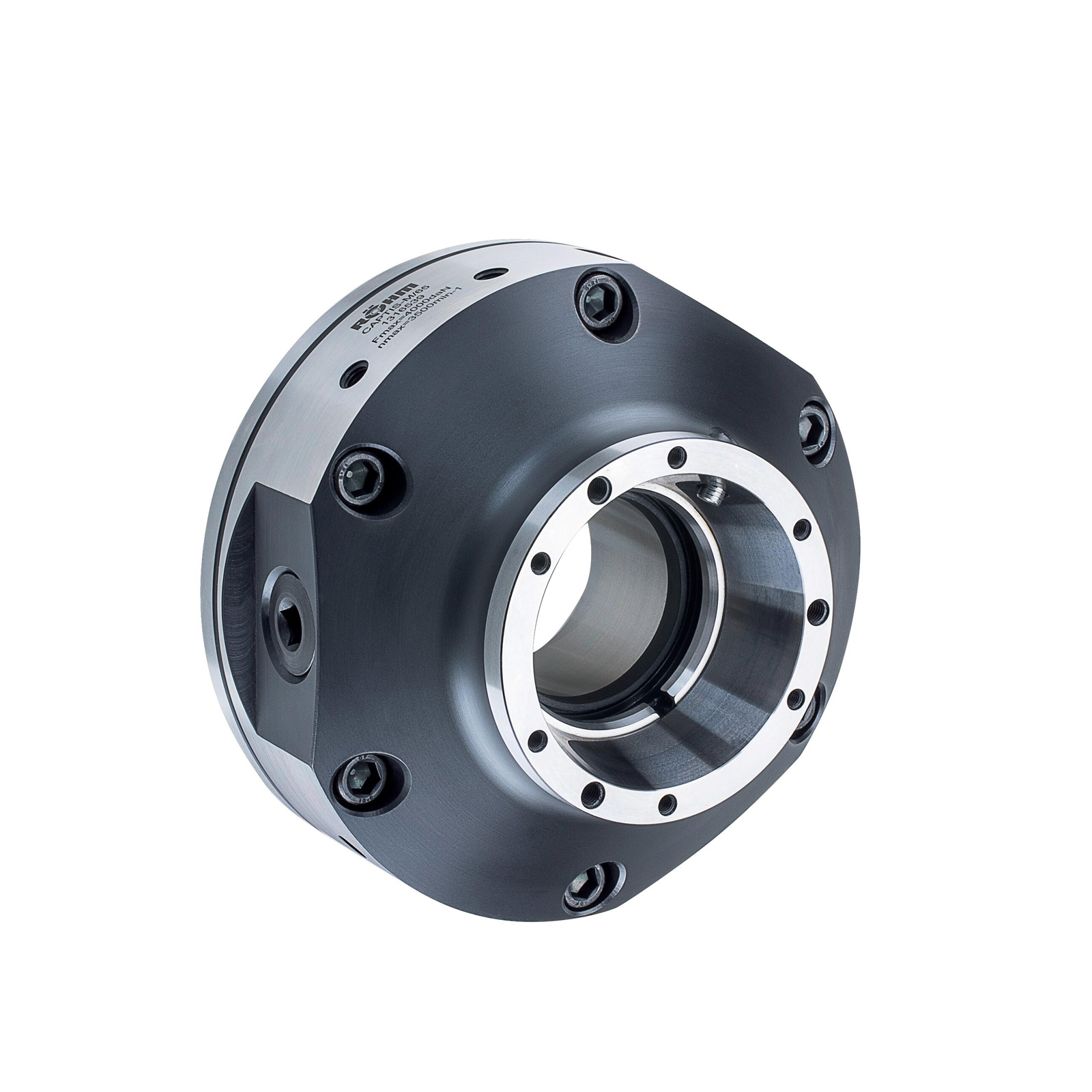

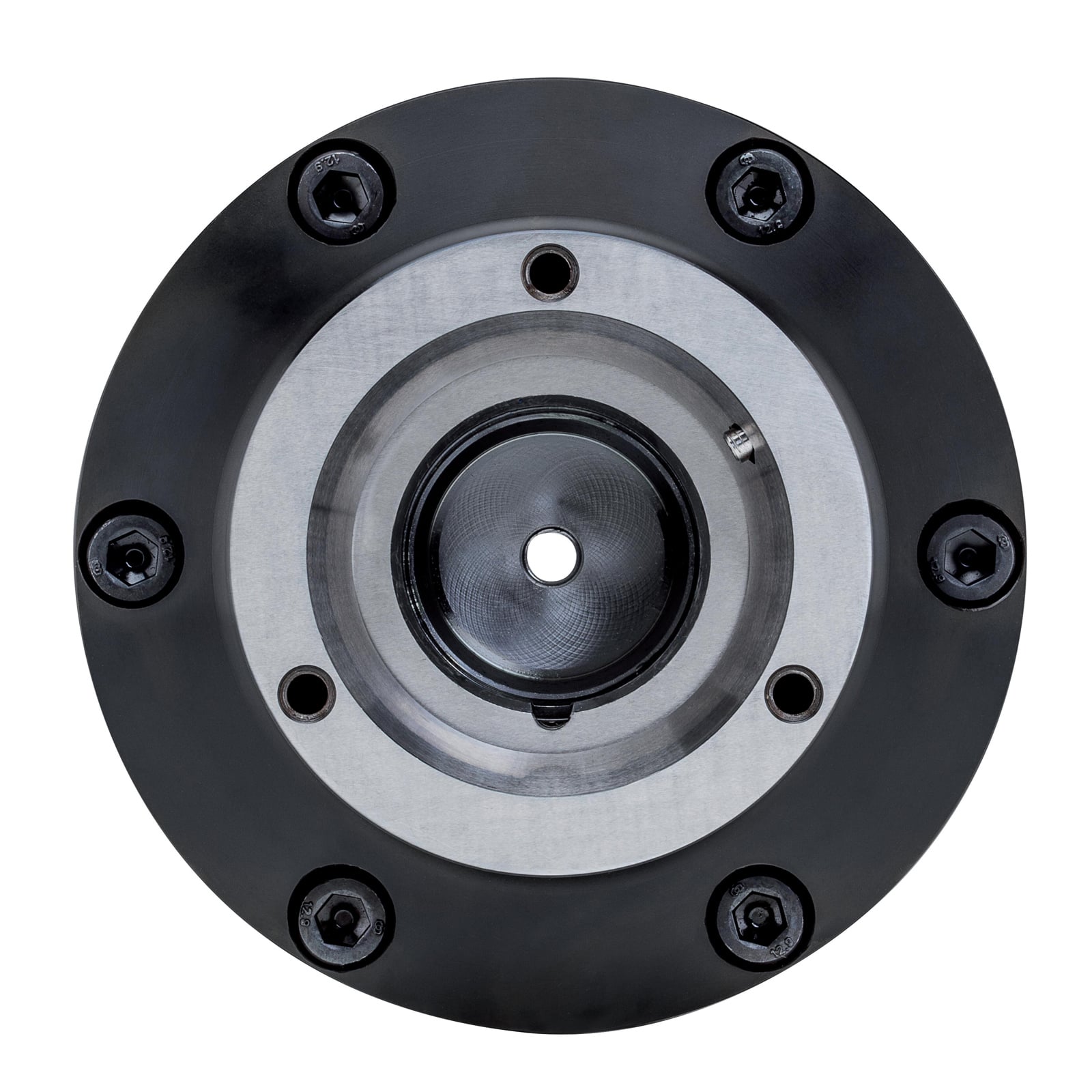

"Röhm CAPTIS-M Spannzangenfutter Größe 32 - 1345739"
Kurzbeschreibung
- Manuell mit Sicherheitsschlüssel betätigt.
- Mit Axialanzug gegen Werkstückanschlag.
Technische Merkmale
- Manuelle Schmierung
- Spannzangen mit auswechselbarem und ölbeständigem Vulkanisat
- CAPTIS-M = Lateinisch: fassen, Manuell
Einsatzbereiche
- Sowohl für den rotierenden Einsatz in Drehmaschinen als auch im stationären Einsatz in Bohr-, Fräs- und Bearbeitungszentren, Messmaschinen sowie für die konventionelle und manuelle Bearbeitung.
Vorteile
- Kompakte und störkonturreduzierte Bauweise für optimale Werkstückzugänglichkeit und vergrößerten Arbeitsraum
- Modulare Erweiterungsmöglichkeit für internen sowie externen Werkstückanschlag
- Stabile Spannung durch Axialanzug
Weitere Infos
- CAPTIS-M Spannzangenfutter, Größe 32
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

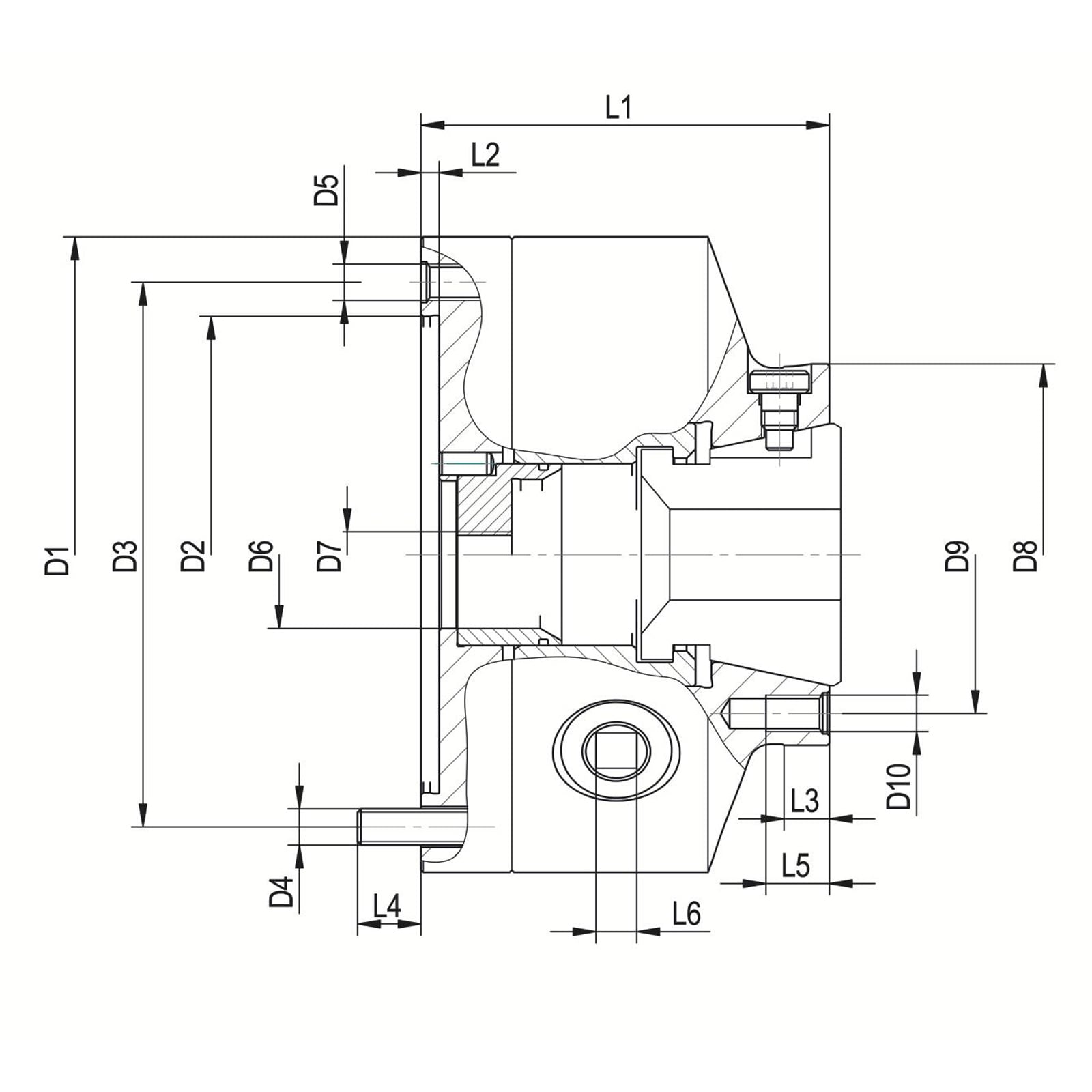

| Anschlagdurchmesser mm: | M10 mm |
|---|---|
| Ausdrehring für weiche Spannzangen: | 1316901 |
| Auskraglänge Schraube mm: | 13 mm |
| Befestigungsgewinde 1: | 6xM8 |
| Bohrung Ø: | 3xM8| mm |
| Dehnung mm: | 2,1 mm |
| Durchgang mm: | 32.5 mm |
| Durchmesser Aufnahme mm: | 105 mm |
| Gesamtlänge: | | mm |
| Gewindebohrung mm: | 3xM8 mm |
| Gewindelänge: | 14 mm |
| Größe: | 32 |
| Hub: | 6 mm |
| Körperdurchmesser Groß mm: | 140 mm |
| Körperdurchmesser Klein mm: | 84 mm |
| Länge 1 mm: | 10 mm |
| Länge Körper mm: | 90 mm |
| Maximale Betätigungskraft: | 60 |
| Maximale Spannkraft: | 30 |
| Sicherheitsschlüssel (nach DIN 1550 für rotierende Futter): | 154372 |
| Spannbereich: | 4-32 mm |
| Teilkreisdurchmesser 1 mm: | 120 mm |
| Teilkreisdurchmesser 2 mm: | 70 mm |
| Vierkant: | 9 mm |
| Zentrierbundhöhe mm: | 4 mm |
| max. Drehzahl: | 5000 |
Hersteller
In der Lieferung enthalten:
- 1x Röhm CAPTIS-M Spannzangenfutter, Größe 32
