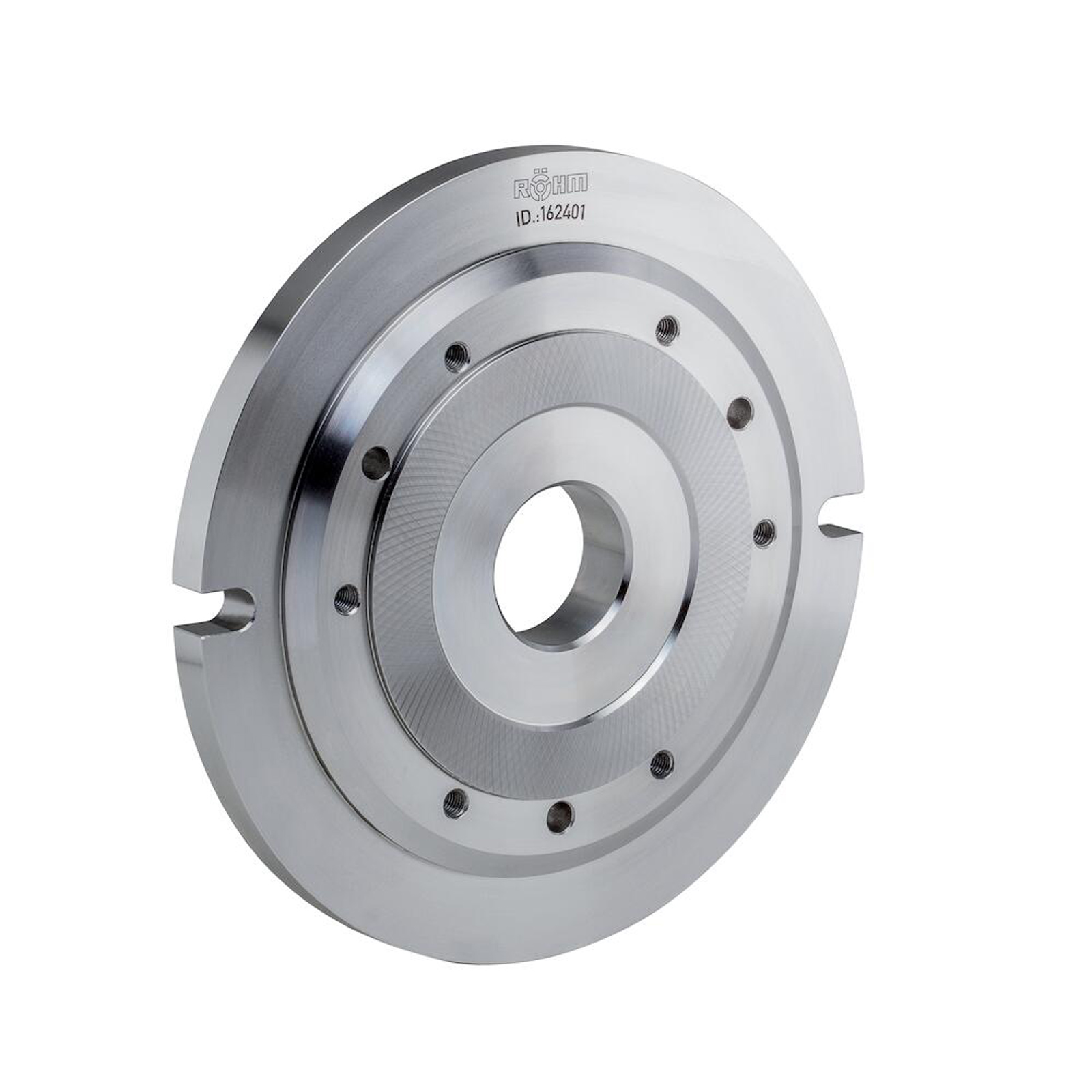

"Röhm Grundplatte für CAPTIS-M und Drehfutter / Zylindrischer Zentrieraufnahme futterseitig nach DIN6350, Größe 65/80 / FutterØ 200 - 162401"
Weitere Infos
- Grundplatte für CAPTIS-M und Drehfutter / Zylindrischer Zentrieraufnahme futterseitig nach DIN6350, Größe 65/80 / Futterdurchmesser 200
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

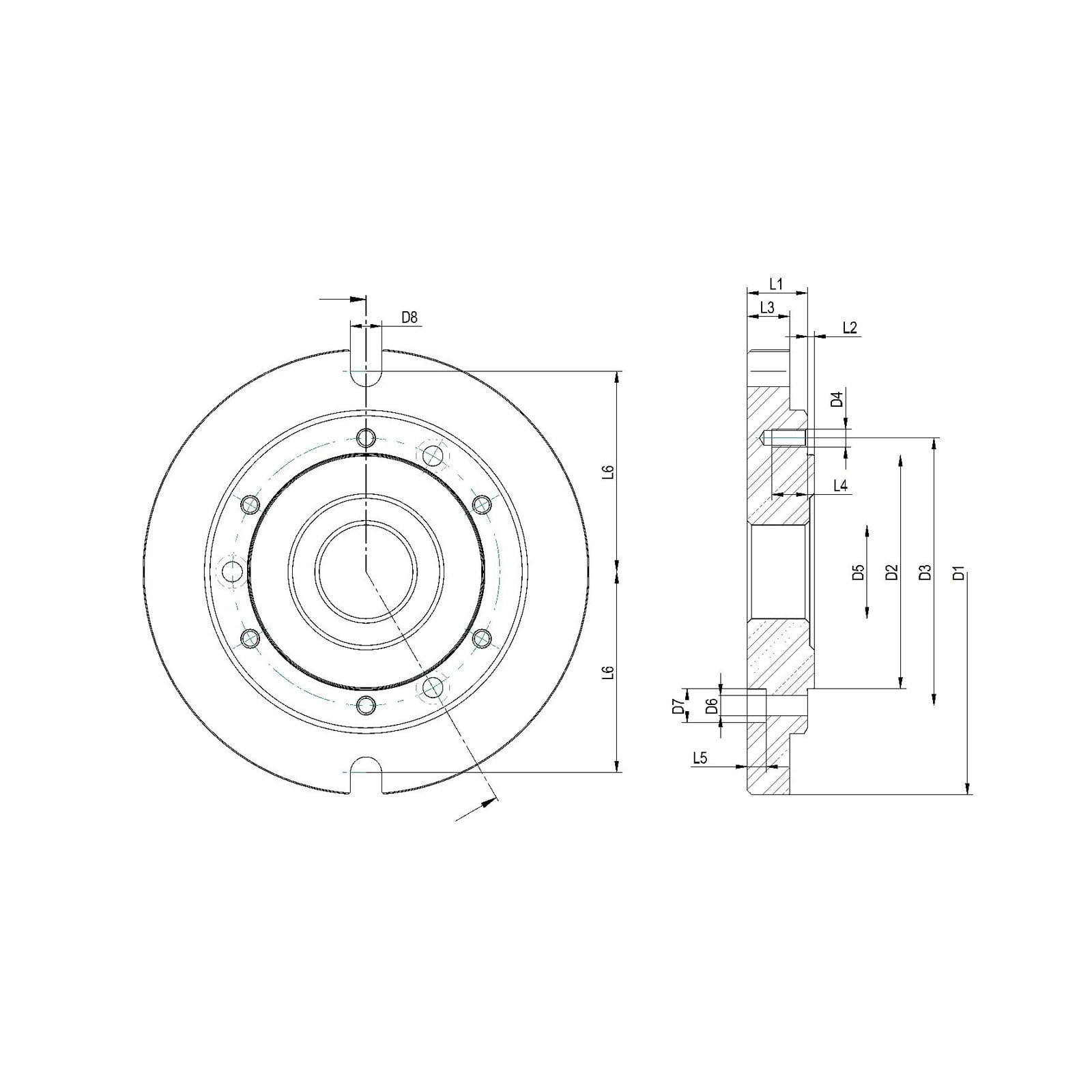

| Abstand Schrauben mm: | 252 mm |
|---|---|
| Aussendurchmesser Grundplatte mm: | 280 mm |
| Außen-Ø: | 280 mm |
| Befestigungsbohrung Durchmesser mm: | 14 mm |
| Bohrung Ø: | 3x11| mm |
| Durchgang mm: | 55 mm |
| Durchmesser Senkbohrung mm: | 28 mm |
| Durchmesser Teilkreis mm: | 252 mm |
| Durchmesser Zentrieraufnahme mm: | 160 mm |
| Gesamtlänge: | | mm |
| Gewinde: | 6xM10 mm |
| Gewindelänge: | 17 mm |
| Grösse 1: | 65/80 |
| Größe: | 200 |
| Höhe: | 27 mm |
| Länge 1 mm: | 16 mm |
| Senkdurchmesser mm: | 3x18 mm |
| Teilkreisdurchmesser 2 mm: | 176 mm |
| Tiefe_Schraubensenkung mm: | 11 mm |
| Zentrierbundhöhe mm: | 3 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Grundplatte für CAPTIS-M und Drehfutter / Zylindrischer Zentrieraufnahme futterseitig nach DIN6350, Größe 65/80 / Futterdurchmesser 200
