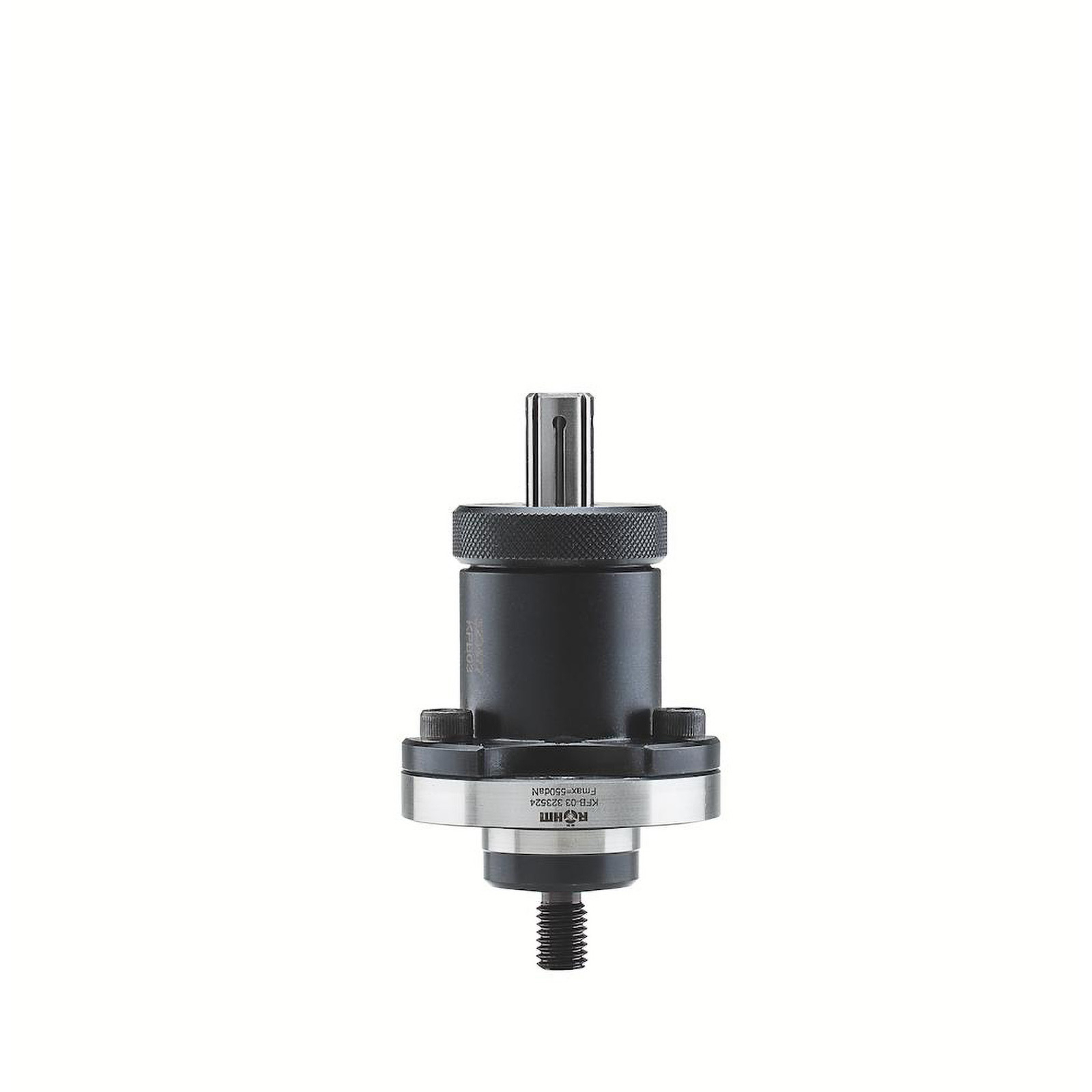

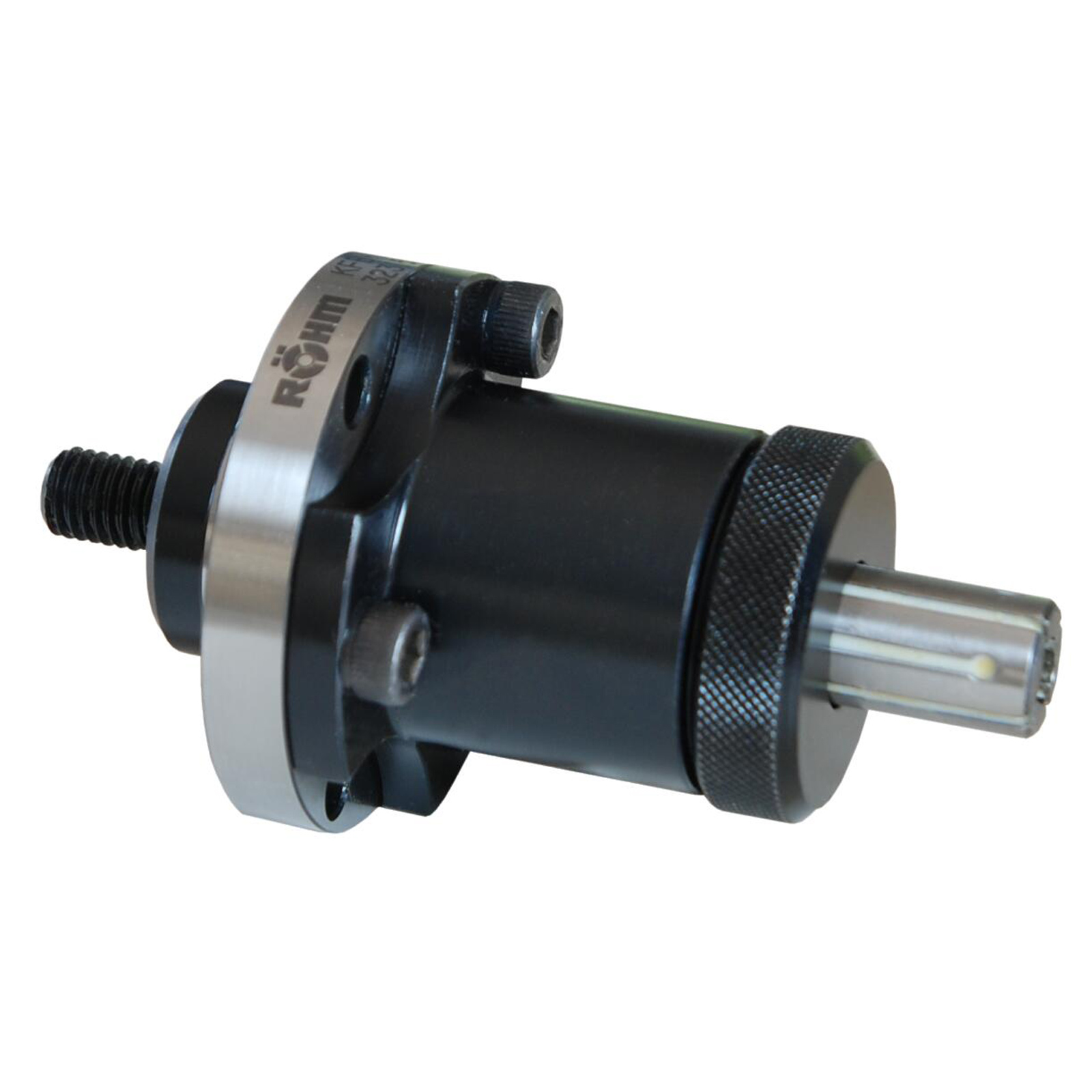

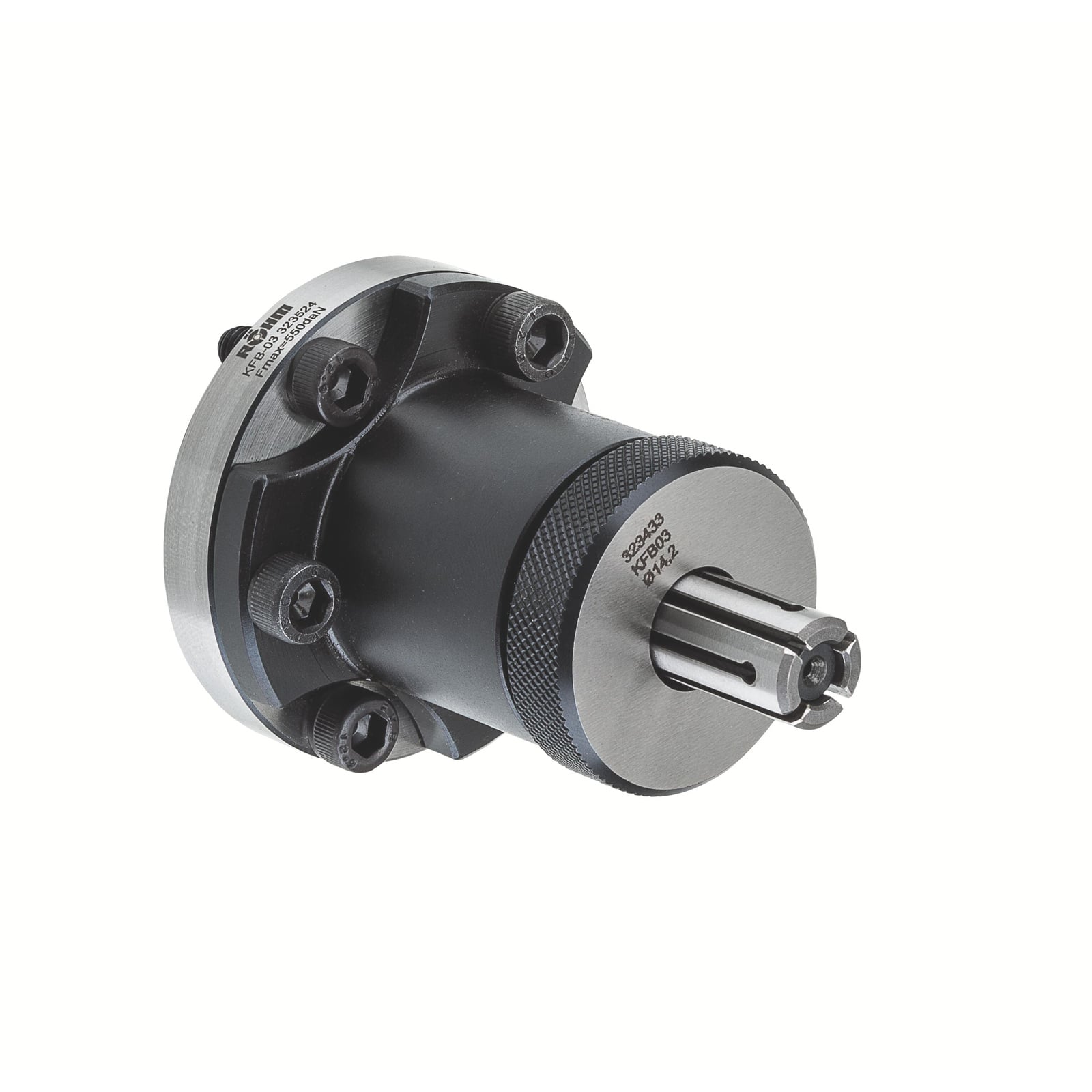

"Röhm Hülsenspanndorn KFB kraftbetätigt, Größe 0, mit Flanschaufnahme - 327586"
Kurzbeschreibung
- Kraftbetätigt.
- Spannhülsen optional vulkanisiert.
Technische Merkmale
- Gehärtete, verschleißarme Ausführung
- KFB = Kraftbetätigt, Flansch, B-Ausführung
Einsatzbereiche
- Innenspannung von runden Werkstücken. Dreh-, Fräs-, Schleif- und Verzahnungsoperationen sowie zum Wuchten und Messen.
- Ideal für sehr kleine Spanndurchmesser ab Ø 5,5 mm bzw. kleine Werkstücke.
Vorteile
- Stabile Spannung des Werkstückes durch Axialanzug gegen Werkstückanschlag
- Hohe Rund-, Planlauf- und Wiederholgenauigkeit
- Geringes Gewicht und reduzierte Bauhöhe durch kompakte Bauweise
Weitere Infos
- Hülsenspanndorn KFB kraftbetätigt, Größe 0, mit Flanschaufnahme, für Innenspannung bestehend aus Grunddorn, Anschlaghülse, Führungshülse, Zugkeil, Zugbolzen
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Anschlagmass mm: | 42 mm |
|---|---|
| Aufbaulänge Dorn mm: | 51.5 mm |
| Aussendurchmesser 1 mm: | 24 mm |
| Außen-Ø: | 45 mm |
| Bohrung Ø: | | mm |
| Dorngröße: | KFB 00 |
| Durchmesser Aufnahme mm: | 25 mm |
| Durchmesser Teilkreis mm: | 36 mm |
| Gesamtlänge: | | mm |
| Gewinde-Ø: | M5 mm |
| Gewindedurchmesser 1 mm: | M22x1,5 mm |
| Gewindedurchmesser 2: | M8 |
| Gewindelänge: | 14 mm |
| Hub: | 5 mm |
| Länge Aufnahme 1 mm: | 7.5 mm |
| Länge Aufnahme mm: | 11.5 mm |
| Länge Aussenanschlag 1 mm: | 12.5 mm |
| Maximale Betätigungskraft: | 1,8 |
| Maximaler Spanndurchmesser mm: | 7,5 mm |
| Minimaler Durchmesser entspannt bis mm: | 7 mm |
| Minimaler Durchmesser entspannt von mm: | 5,5 mm |
| Spannkraft: | 12 |
| Spannlänge mm: | 9 mm |
| Tiefe Aufnahme mm: | 27 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Hülsenspanndorn KFB kraftbetätigt, Größe 0, mit Flanschaufnahme
