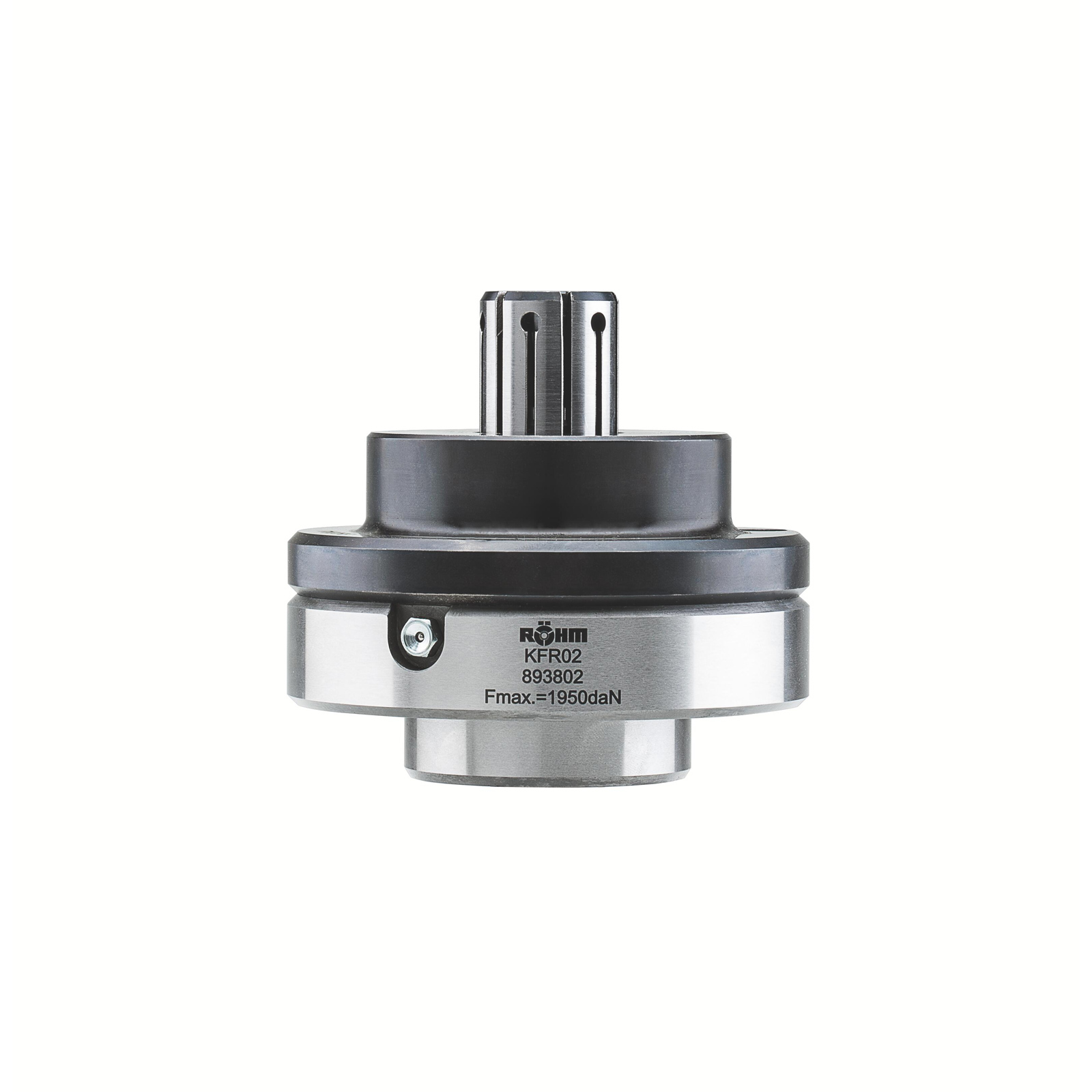

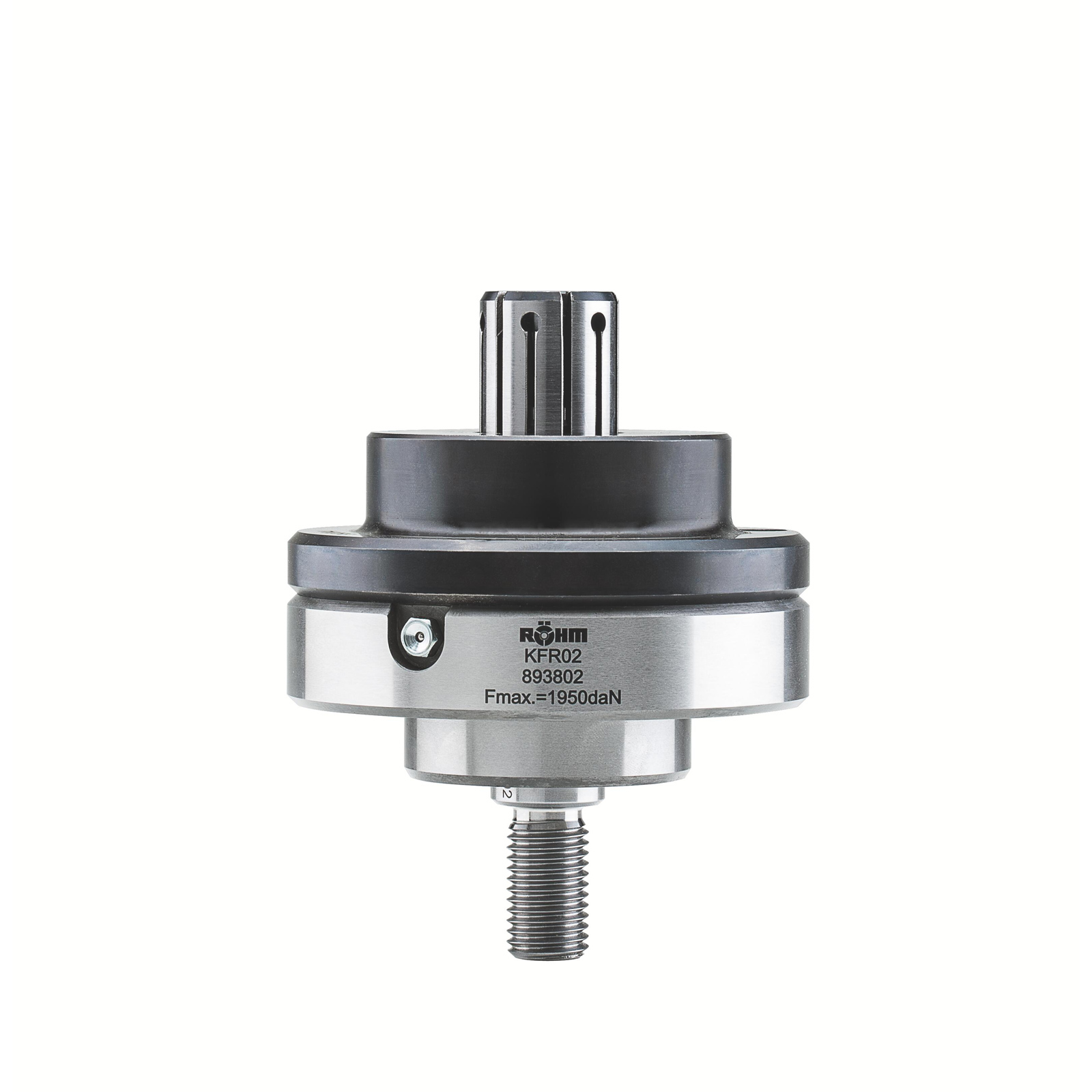

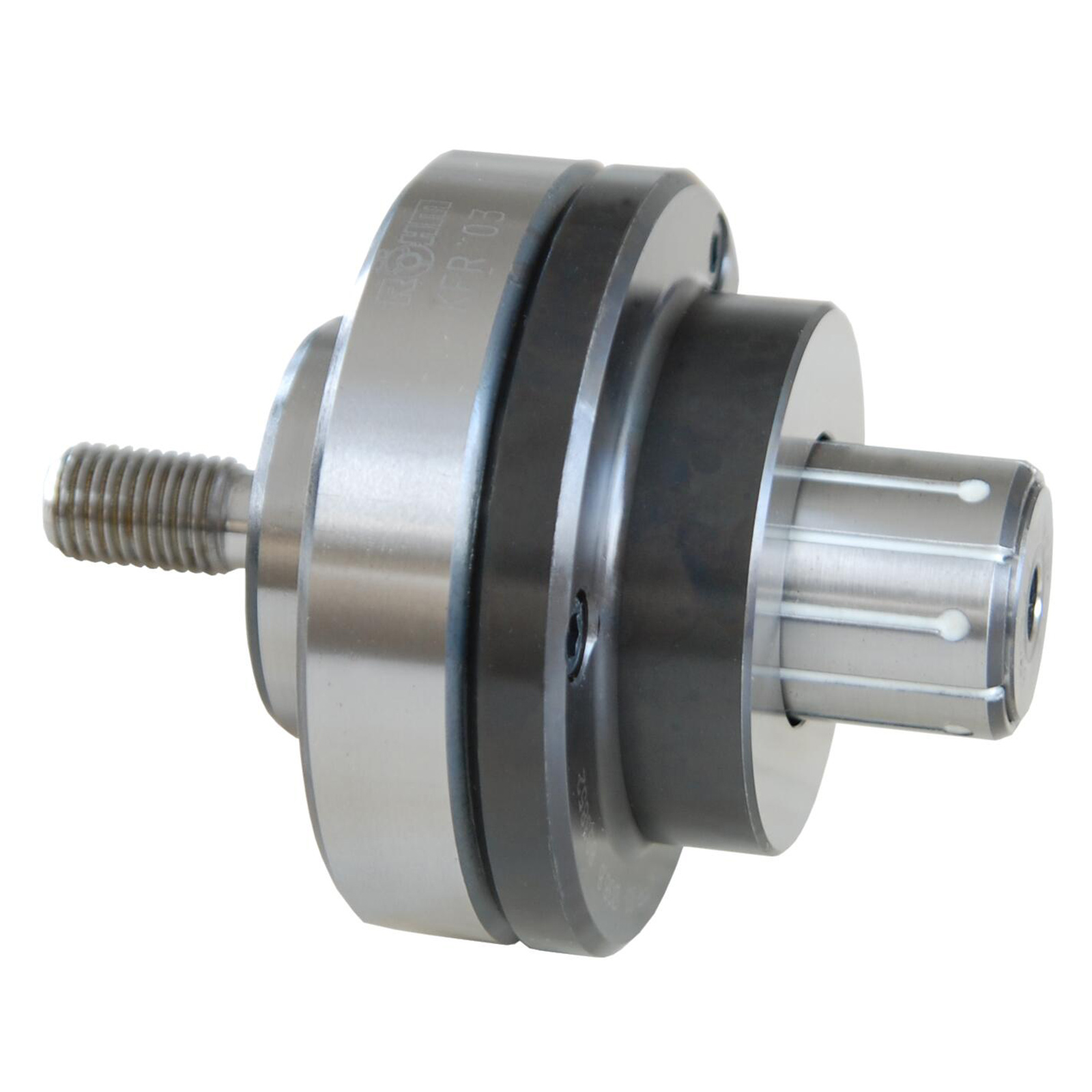

"Röhm Hülsenspanndorn KFR kraftbetätigt, Größe 2, mit Flanschaufnahme - 893962"
Kurzbeschreibung
- Kraftbetätigt.
- Ohne Axialanzug.
- Spannhülsen optional vulkanisiert.
- Umrüstbar auf MFR (neues Zwischenstück erforderlich).
Technische Merkmale
- Gehärtete, verschleißarme Ausführung
- Integrierte Schmierung
- Luftanlagekontrolle vorbereitet
- KFR = Kraftbetätigt, Flansch, R-Ausführung
Einsatzbereiche
- Innenspannung von runden Werkstücken. Dreh-, Schleif- und Verzahnungsoperationen sowie zum Wuchten und Messen.
- Ideal für kurze Spannlängen bzw. Werkstücke.
Vorteile
- Keine Verspannung des Werksückes durch def. Axialanzug gegen Werkstückanschlag
- Hohe Rund-, Planlauf- und Wiederholgenauigkeit
- Wartungsarm
Weitere Infos
- Hülsenspanndorn KFR kraftbetätigt, Größe 2, mit Flanschaufnahme, für Innenspannung bestehend aus Grundkörper, Spannkegel, Zwischenstück, Mutter
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Anschlagmass mm: | 52 mm |
|---|---|
| Aufbaumass Dorn mm: | 79 mm |
| Aussendurchmesser Anschlag 1 mm: | 70 mm |
| Außen-Ø: | 100 mm |
| Bohrung Ø: | | mm |
| Dorngröße: | KFR 02 |
| Durchmesser Führung 1 mm: | 50 mm |
| Durchmesser Führung 2 mm: | 50 mm |
| Durchmesser Teilkreis mm: | 75 mm |
| Führungslänge mm: | 39 mm |
| Gesamtlänge: | | mm |
| Gewinde-Ø: | M10 mm |
| Länge Aussenanschlag mm: | 33 mm |
| Länge Grundkörper mm: | 21 mm |
| Maximale Betätigungskraft: | 19,5 |
| Maximaler Spanndurchmesser mm: | 35,72 mm |
| Minimaler Durchmesser entspannt bis mm: | 35,2 mm |
| Minimaler Durchmesser entspannt von mm: | 25,2 mm |
| Spannlänge mm: | 27 mm |
| Teilkreisdurchmesser 1 mm: | 85 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Hülsenspanndorn KFR kraftbetätigt, Größe 2, mit Flanschaufnahme
