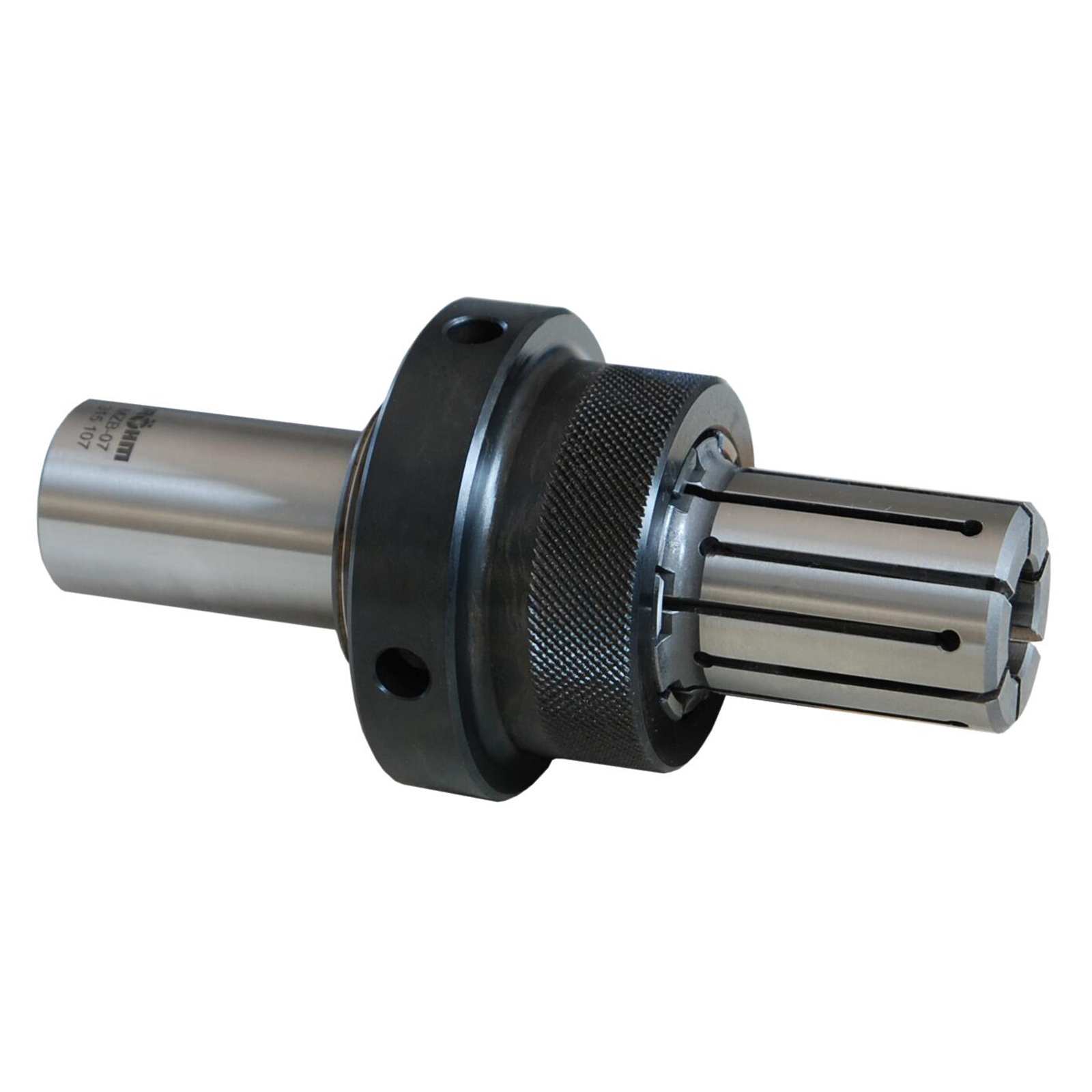

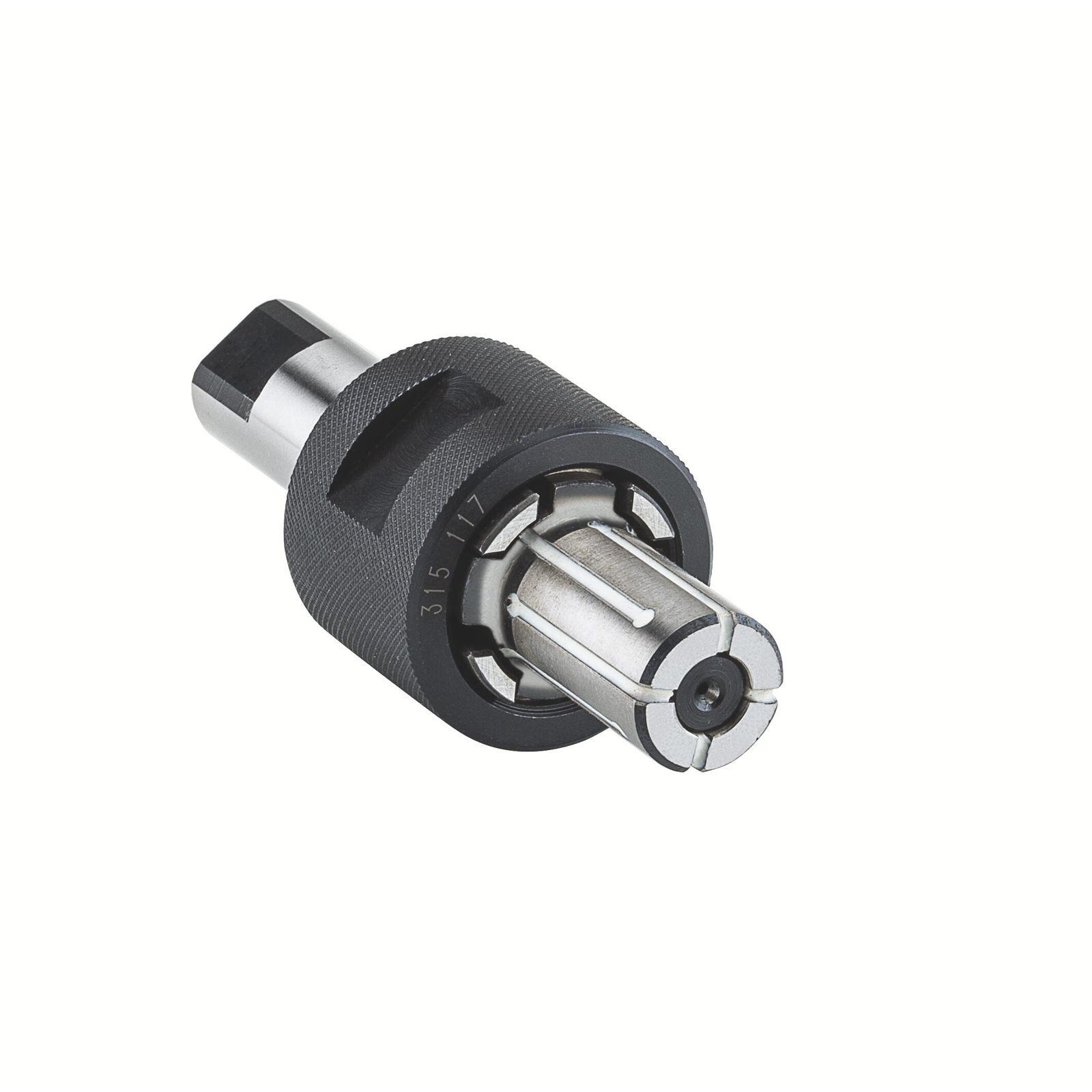

"Röhm Hülsenspanndorn MZB manuell betätigt, Größe 4, mit Zentrierbohrung - 1130365"
Kurzbeschreibung
- Manuell betätigt.
- Spannhülsen optional vulkanisiert.
Technische Merkmale
- Gehärtete, verschleißarme Ausführung
- MZB = Manuell betätigt, Zentrische Aufnahme, B-Ausführung
Einsatzbereiche
- Innenspannung von runden Werkstücken. Dreh-, Fräs-, Schleif- und Verzahnungsoperationen sowie zum Wuchten und Messen.
- Ideal für sehr kleine Spanndurchmesser ab Ø 5,5 mm bzw. kleine Werkstücke.
Vorteile
- Stabile Spannung des Werkstückes durch Axialanzug gegen Werkstückanschlag
- Hohe Rundlauf- und Wiederholgenauigkeit
- Geringes Gewicht und reduzierte Bauhöhe durch kompakte Bauweise
Weitere Infos
- Hülsenspanndorn MZB manuell betätigt, Größe 4, mit Zentrierbohrung, für Innenspannung
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Anschlagmass 1 mm: | 37.5 mm |
|---|---|
| Aufbaulänge Dorn 1 mm: | 66.5 mm |
| Aussendurchmesser Anschlag 2 mm: | 26,8 mm |
| Bohrung Ø: | | mm |
| Dorngröße: | MZB 04 |
| Durchmesser Aufnahme 1 mm: | M30x1,5 mm |
| Durchmesser Mittel Aufnahme: | 18 |
| Gesamtlänge: | |102,5 mm |
| Hub: | 5.5 mm |
| Länge Aufnahmedurchmesser mm: | 35 mm |
| Mass bis Spannmutter mm: | 6 mm |
| Maximaler Spanndurchmesser mm: | 19,5 mm |
| Minimaler Durchmesser entspannt bis mm: | 19 mm |
| Minimaler Durchmesser entspannt von mm: | 14,5 mm |
| Spannfutter Ø mm: | 38 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Hülsenspanndorn MZB manuell betätigt, Größe 4, mit Zentrierbohrung
