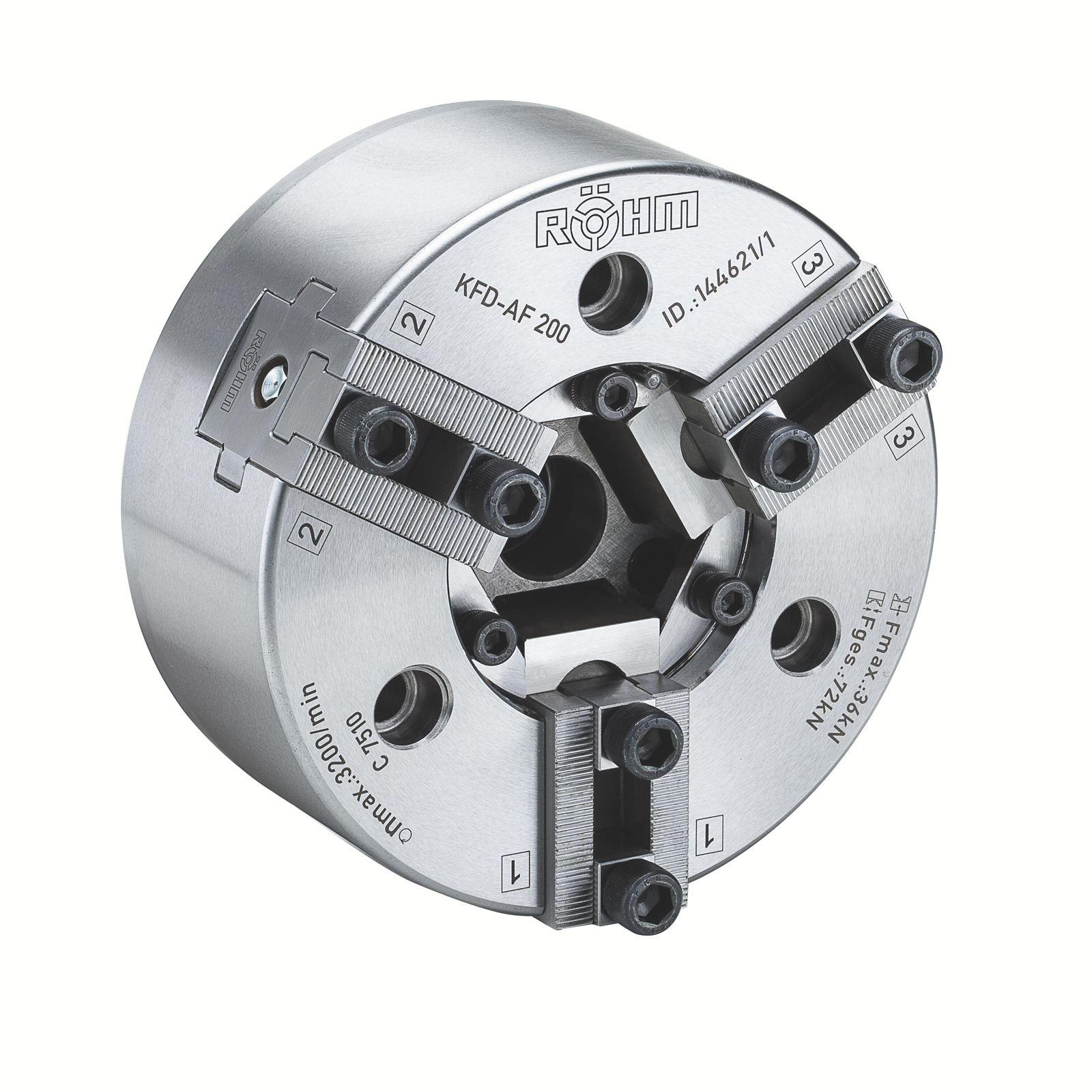

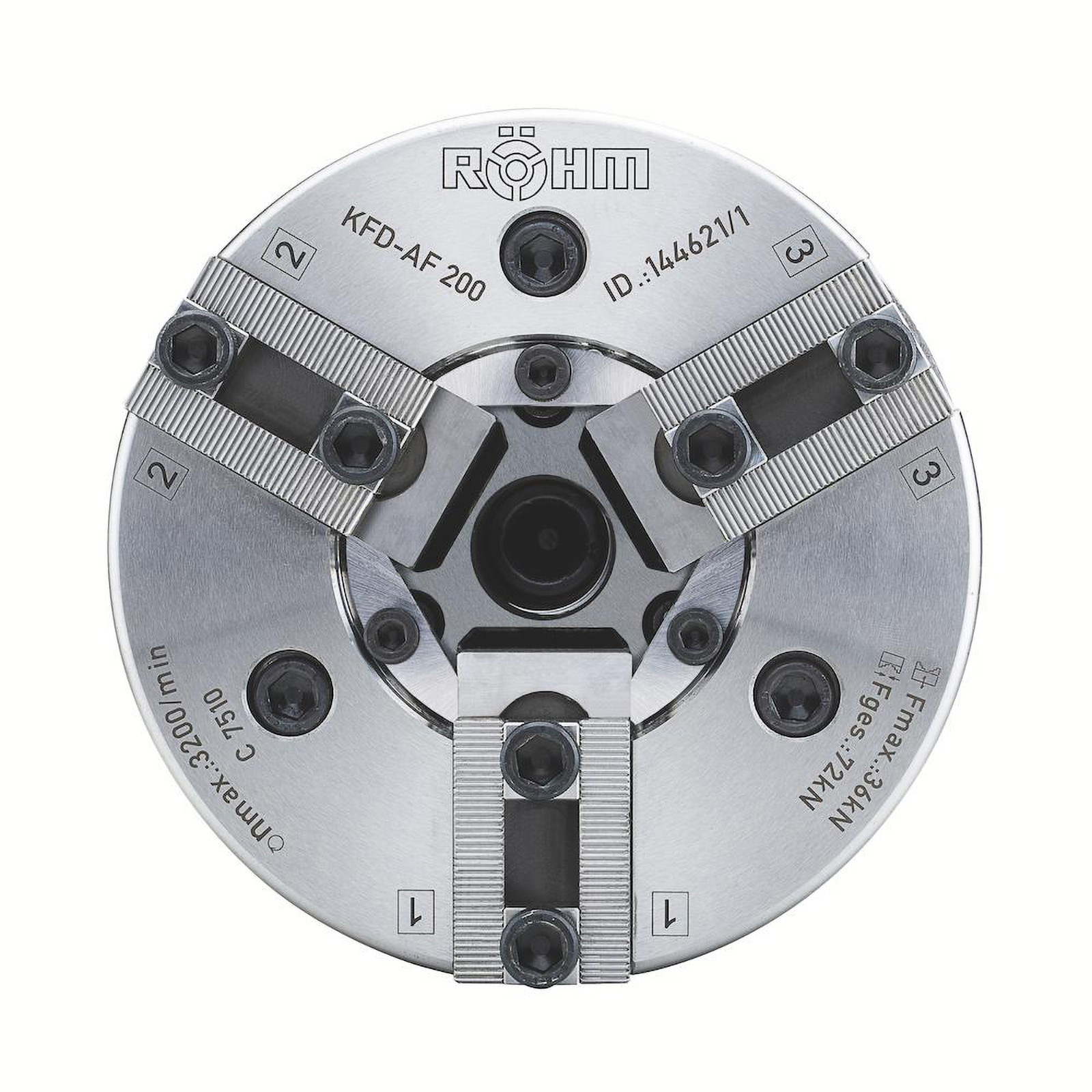

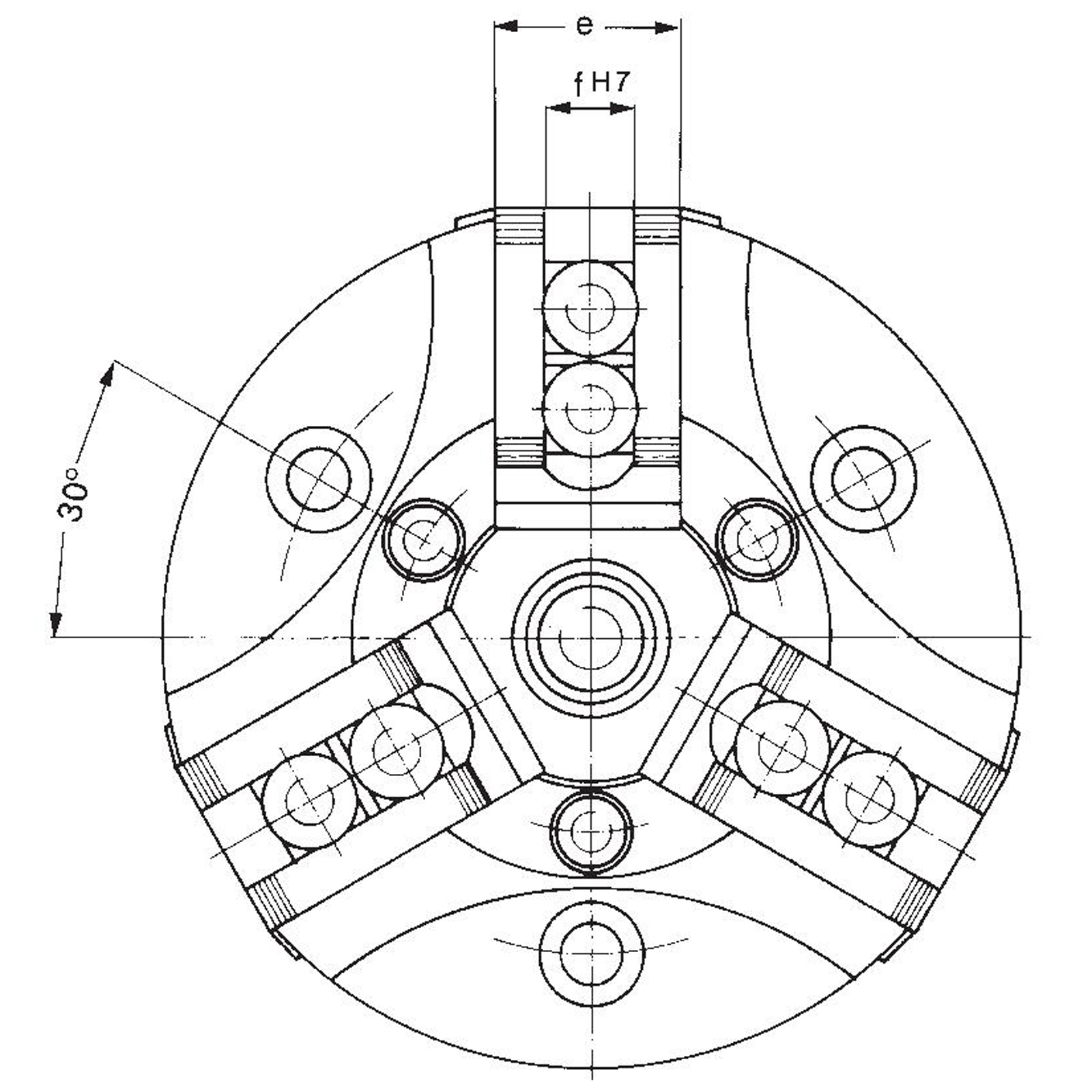

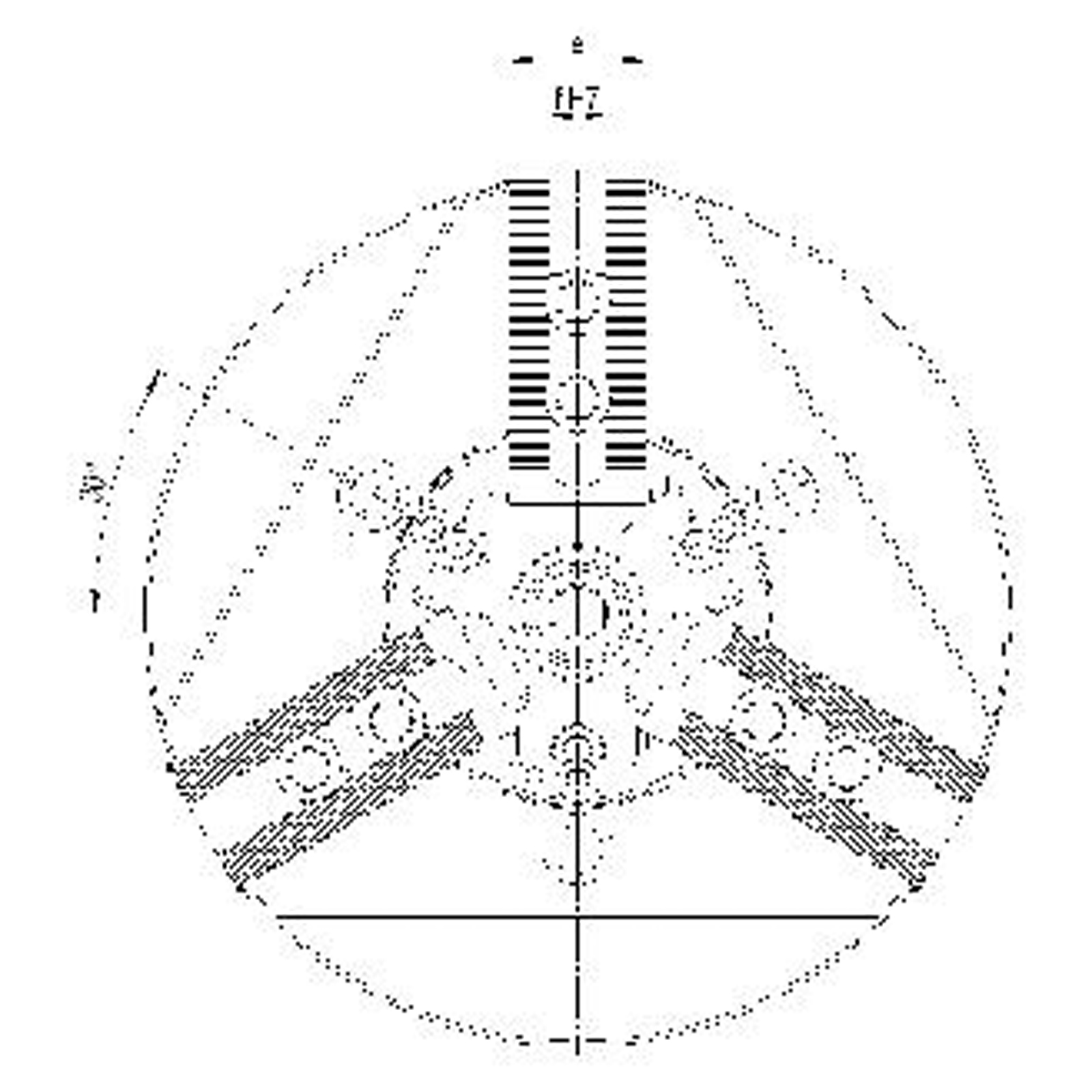

"Röhm Kraftbetätigtes-Ausgleichsfutter KFD-AF, Größe 200, 3-Backen - 144621"
Kurzbeschreibung
- Ausgleichend spannendes Kraftspannfutter mit zylindrischer Zentrieraufnahme oder Kurzkegelaufnahme.
- 3-Backenausführung mit Spitzverzahnung 90°.
Technische Merkmale
- Bewährtes Keilhakensystem
- Der Ausgleich erfolgt über den radial schwimmend gelagerten Spannkolben.
- Kolbenschmierung bei zentrischer Spannung
- Grundbacken-Schmierung
- Hinweis: Bei Bestellung Kraftspannfutter, Zentriereinsatz und Aufnahmeflansch angeben
Einsatzbereiche
- Zentrisch oder ausgleichend spannendes Futter, bei welchem die Zentrierung des Werkstückes wahlweise über eine Spitze oder über die Backen erfolgt.
Vorteile
- Flexibler Einsatz durch einfache Umrüstung auf zentrische Spannung mittels Zentriereinsätze
- Wartungsarm durch besondere Abdichtung gegen Schmutz und Kühlwasser
Weitere Infos
- Kraftbetätigtes-Ausgleichsfutter KFD-AF, Größe 200, 3-Backen, mit Spitzverzahnung 90° Zentriereinsatz und Futteraufnahme auswechselbar
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

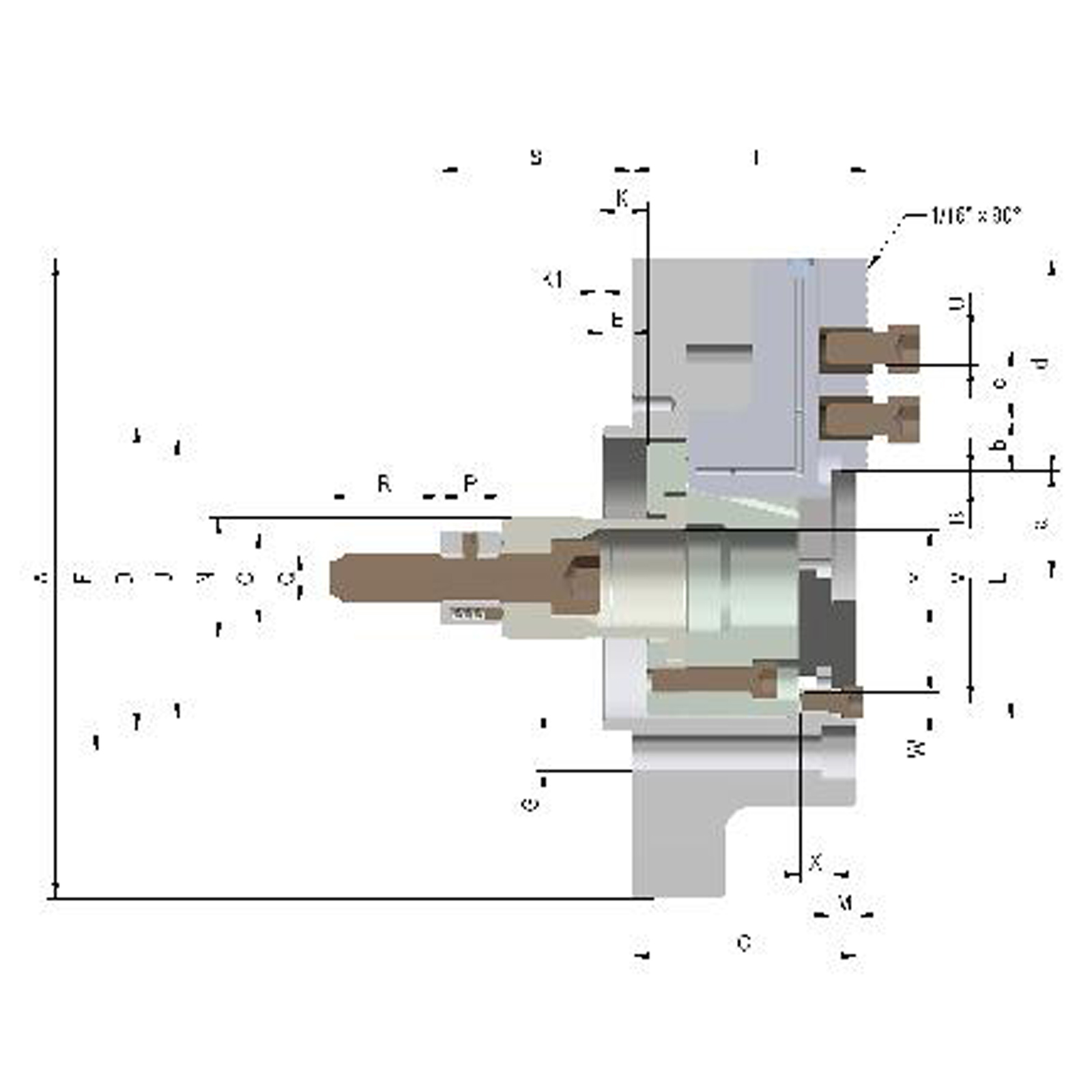

| Aufnahme: | 115 mm |
|---|---|
| Ausgleich im Ø mm: | 3 mm |
| Aussendurchmesser Futter mm: | 200 mm |
| Backenanzahl: | 3 |
| Backenbreite: | 40 mm |
| Backenhub mm: | 5.6 mm |
| Backenlänge: | 60 mm |
| Befestigungsgewinde 1: | M12 |
| Befestigungsgewinde mm: | 3 x M8 mm |
| Bohrung Ø: | | mm |
| Durchmesser Durchgangsbohrung mm: | 3 x ø 14 mm |
| Durchmesser Kolbenhals mm: | 42 mm |
| Durchmesser Kontermutter mm: | 40 mm |
| Durchmesser Teilkreis mm: | 133.4 mm |
| Gesamtlänge: | | mm |
| Gewicht ohne Backen: | 20 |
| Gewindeanschluss mm: | M20 mm |
| Gewindelänge Kolbenanschluss mm: | 45 mm |
| Größe: | 200 |
| Höhe Futter 1 mm: | 90 mm |
| Höhe Futter mm: | 85 mm |
| Kolbendurchmesser mm: | 103 mm |
| Kolbenhub in mm: | 21 mm |
| Massenträgheitsmoment: | 0,1 |
| Maximale Backenstellung: | 40 |
| Maximale Betätigungskraft: | 36 |
| Maximale Kolbenstellung: | 96 |
| Maximale Nutensteinstellung: | 49 |
| Minimale Backenstellung: | 34,4 |
| Minimale Kolbenstellung: | 75 |
| Minimale Nutensteinstellung: | 19 |
| Nutensteinstellung mm: | 8 mm |
| Passende Aufsatzbacken: | 133153 |
| Passender Zylinder: | OVS-105 |
| Spannkraft: | 72 |
| Teilkreisdurchmesser 1 mm: | 80 mm |
| Tiefe Aufnahme mm: | 14 mm |
| Tiefe Gewinde mm: | 15 mm |
| Zentrierdurchmesser Deckel mm: | 95 mm |
| Zentrierdurchmesser mm: | 32 mm |
| Zentriertiefe Deckel mm: | 11 mm |
| Zulässige Drehzahl: | 3200 |
| Überstand Kolben mm: | 2 mm |
| Überstand Kontermutter mm: | 30 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Kraftbetätigtes-Ausgleichsfutter KFD-AF, Größe 200, 3-Backen
- Futter, Futter- und Backen-Befestigungsschrauben, Nutensteine (ohne Aufsatzbacken)
