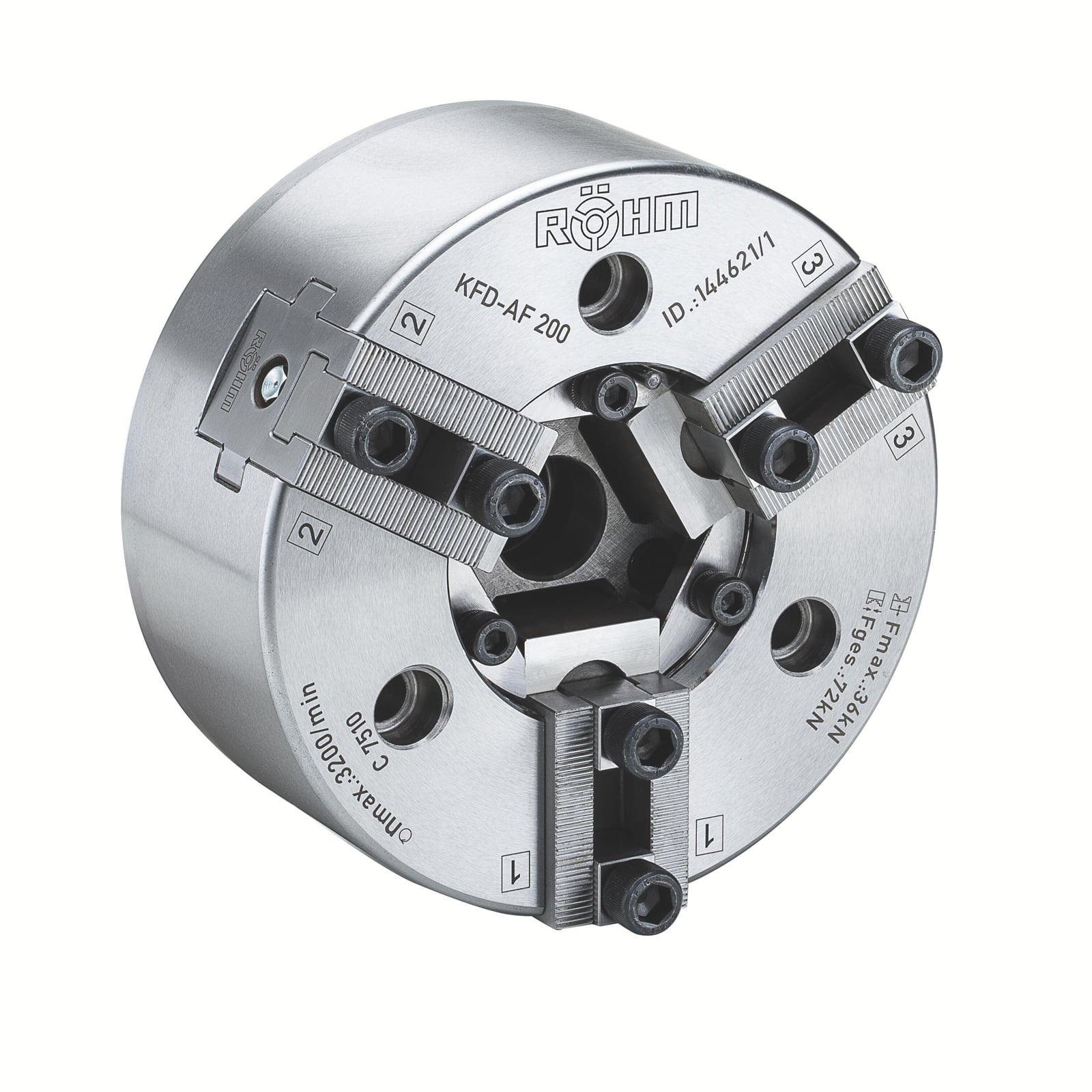

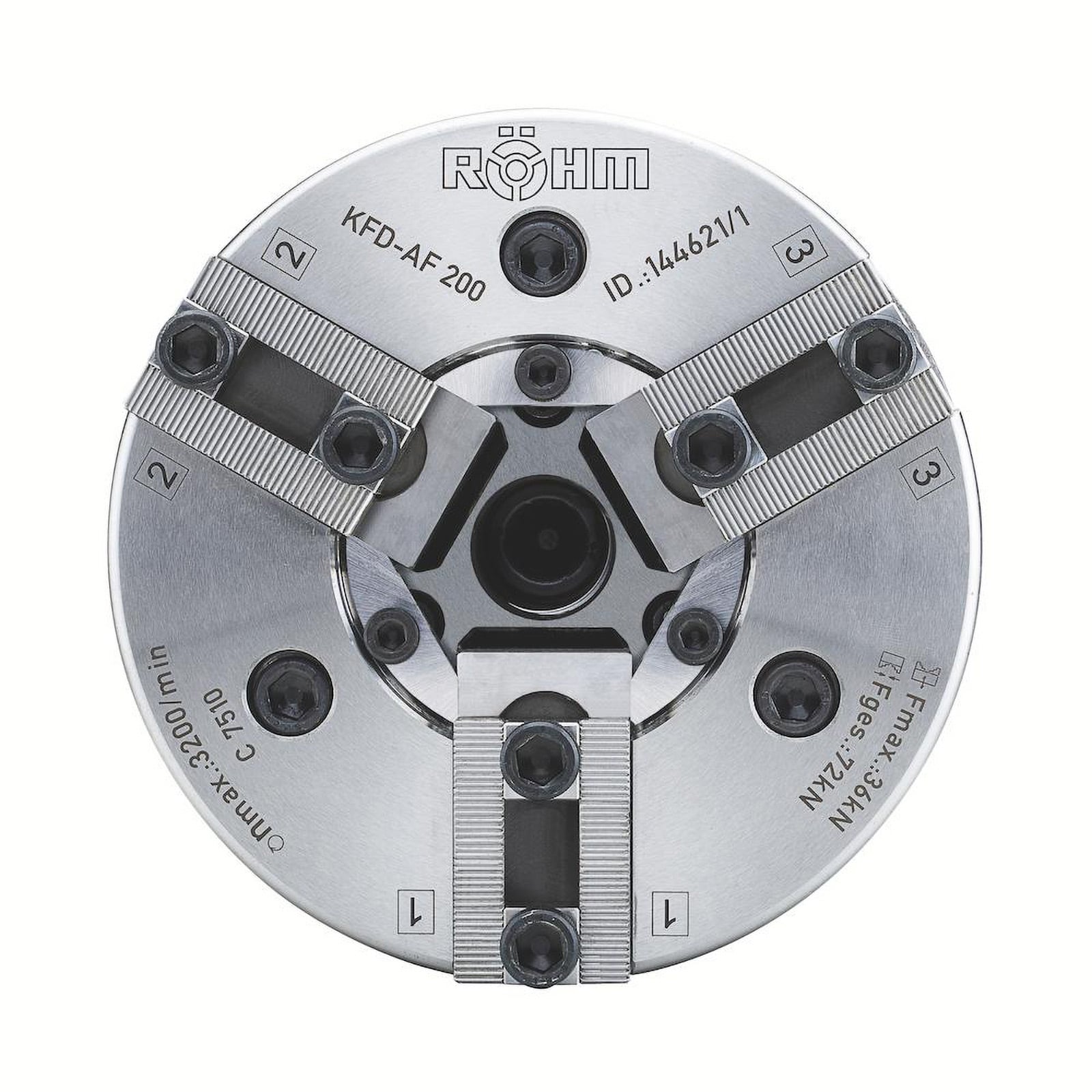

"Röhm Kraftbetätigtes-Ausgleichsfutter KFD-AF, Größe 250, 3-Backen, Spitzverzahnung 90° - 144622"
Kurzbeschreibung
- Ausgleichend spannendes Kraftspannfutter mit zylindrischer Zentrieraufnahme oder Kurzkegelaufnahme.
- 3-Backenausführung mit Spitzverzahnung 90°.
Technische Merkmale
- Bewährtes Keilhakensystem
- Der Ausgleich erfolgt über den radial schwimmend gelagerten Spannkolben.
- Kolbenschmierung bei zentrischer Spannung
- Grundbacken-Schmierung
- Hinweis: Bei Bestellung Kraftspannfutter, Zentriereinsatz und Aufnahmeflansch angeben
Einsatzbereiche
- Zentrisch oder ausgleichend spannendes Futter, bei welchem die Zentrierung des Werkstückes wahlweise über eine Spitze oder über die Backen erfolgt.
Vorteile
- Flexibler Einsatz durch einfache Umrüstung auf zentrische Spannung mittels Zentriereinsätze
- Wartungsarm durch besondere Abdichtung gegen Schmutz und Kühlwasser
Weitere Infos
- Kraftbetätigtes-Ausgleichsfutter KFD-AF, Größe 250, 3-Backen, mit Spitzverzahnung 90° Zentriereinsatz und Futteraufnahme auswechselbar
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

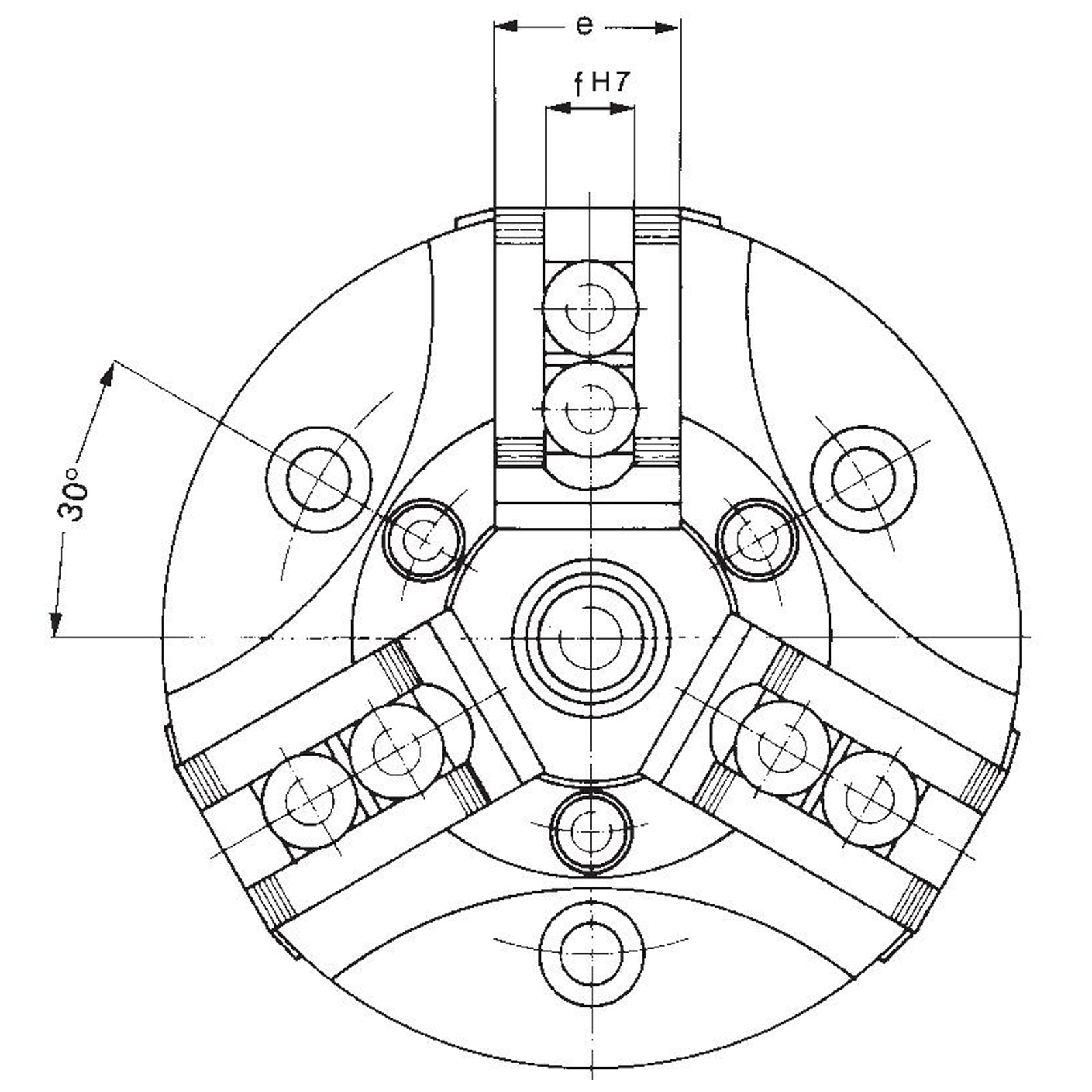

| Aufnahme: | 135 mm |
|---|---|
| Ausgleich im Ø mm: | 4 mm |
| Aussendurchmesser Futter mm: | 250 mm |
| Backenanzahl: | 3 |
| Backenbreite: | 50 mm |
| Backenhub mm: | 6.7 mm |
| Backenlänge: | 78 mm |
| Befestigungsgewinde 1: | M16 |
| Befestigungsgewinde mm: | 3 x M10 mm |
| Bohrung Ø: | | mm |
| Durchmesser Durchgangsbohrung mm: | 3 x ø 18 mm |
| Durchmesser Kolbenhals mm: | 50 mm |
| Durchmesser Kontermutter mm: | 46 mm |
| Durchmesser Teilkreis mm: | 171.4 mm |
| Gesamtlänge: | | mm |
| Gewicht ohne Backen: | 28 |
| Gewindeanschluss mm: | M24 mm |
| Gewindelänge Kolbenanschluss mm: | 55 mm |
| Größe: | 250 |
| Höhe Futter 1 mm: | 98 mm |
| Höhe Futter mm: | 93 mm |
| Kolbendurchmesser mm: | 122 mm |
| Kolbenhub in mm: | 25 mm |
| Massenträgheitsmoment: | 0,218 |
| Maximale Backenstellung: | 47 |
| Maximale Betätigungskraft: | 50 |
| Maximale Kolbenstellung: | 119 |
| Maximale Nutensteinstellung: | 64 |
| Minimale Backenstellung: | 40,3 |
| Minimale Kolbenstellung: | 94 |
| Minimale Nutensteinstellung: | 25 |
| Nutensteinstellung mm: | 10 mm |
| Passende Aufsatzbacken: | 133154 |
| Passender Zylinder: | OVS-130 |
| Spannkraft: | 110 |
| Teilkreisdurchmesser 1 mm: | 102 mm |
| Tiefe Aufnahme mm: | 14 mm |
| Tiefe Gewinde mm: | 15 mm |
| Zentrierdurchmesser Deckel mm: | 120 mm |
| Zentrierdurchmesser mm: | 38 mm |
| Zentriertiefe Deckel mm: | 13 mm |
| Zulässige Drehzahl: | 3000 |
| Überstand Kolben mm: | 3 mm |
| Überstand Kontermutter mm: | 30 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Kraftbetätigtes-Ausgleichsfutter KFD-AF, Größe 250, 3-Backen, Spitzverzahnung 90°
- Futter, Futter- und Backen-Befestigungsschrauben, Nutensteine (ohne Aufsatzbacken)
