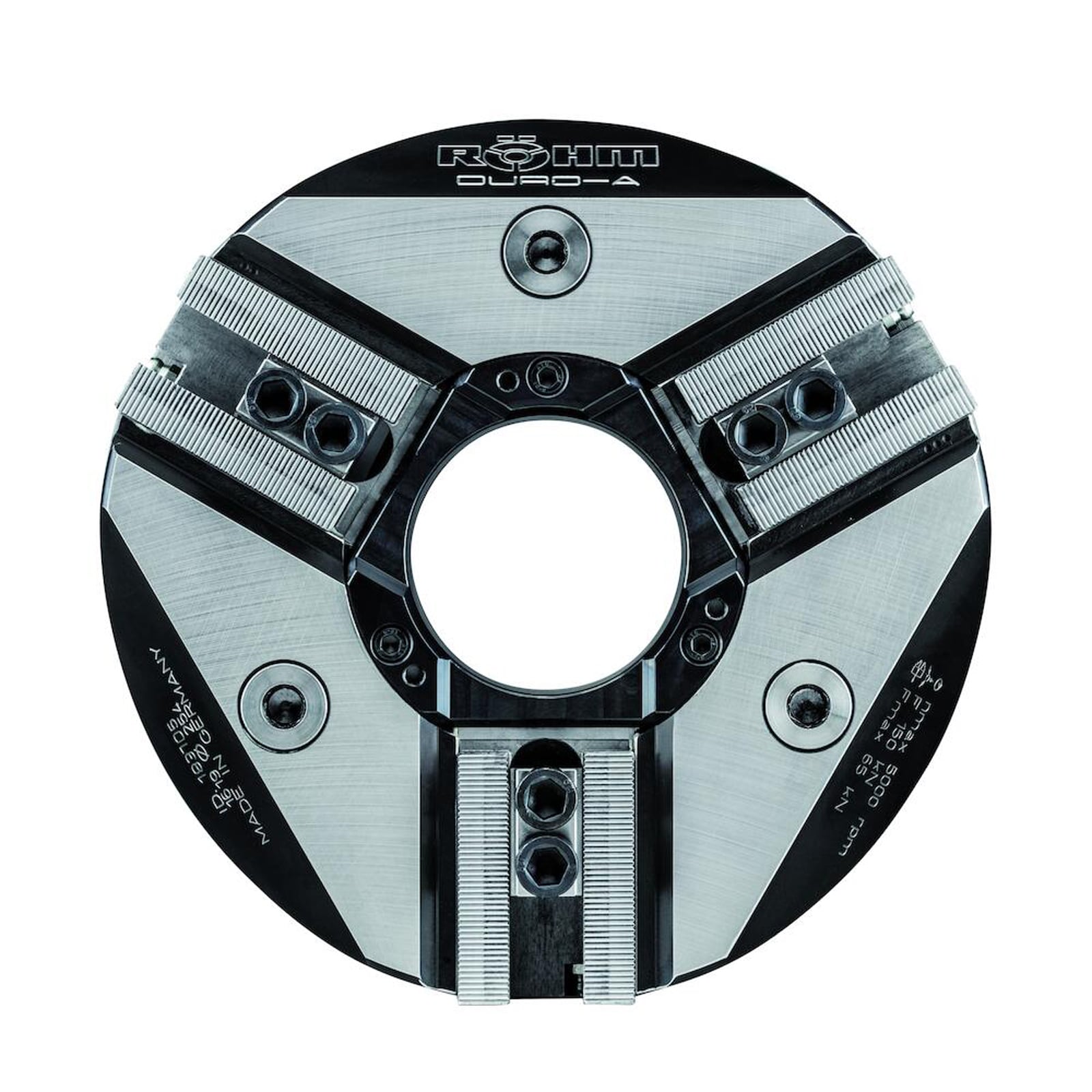

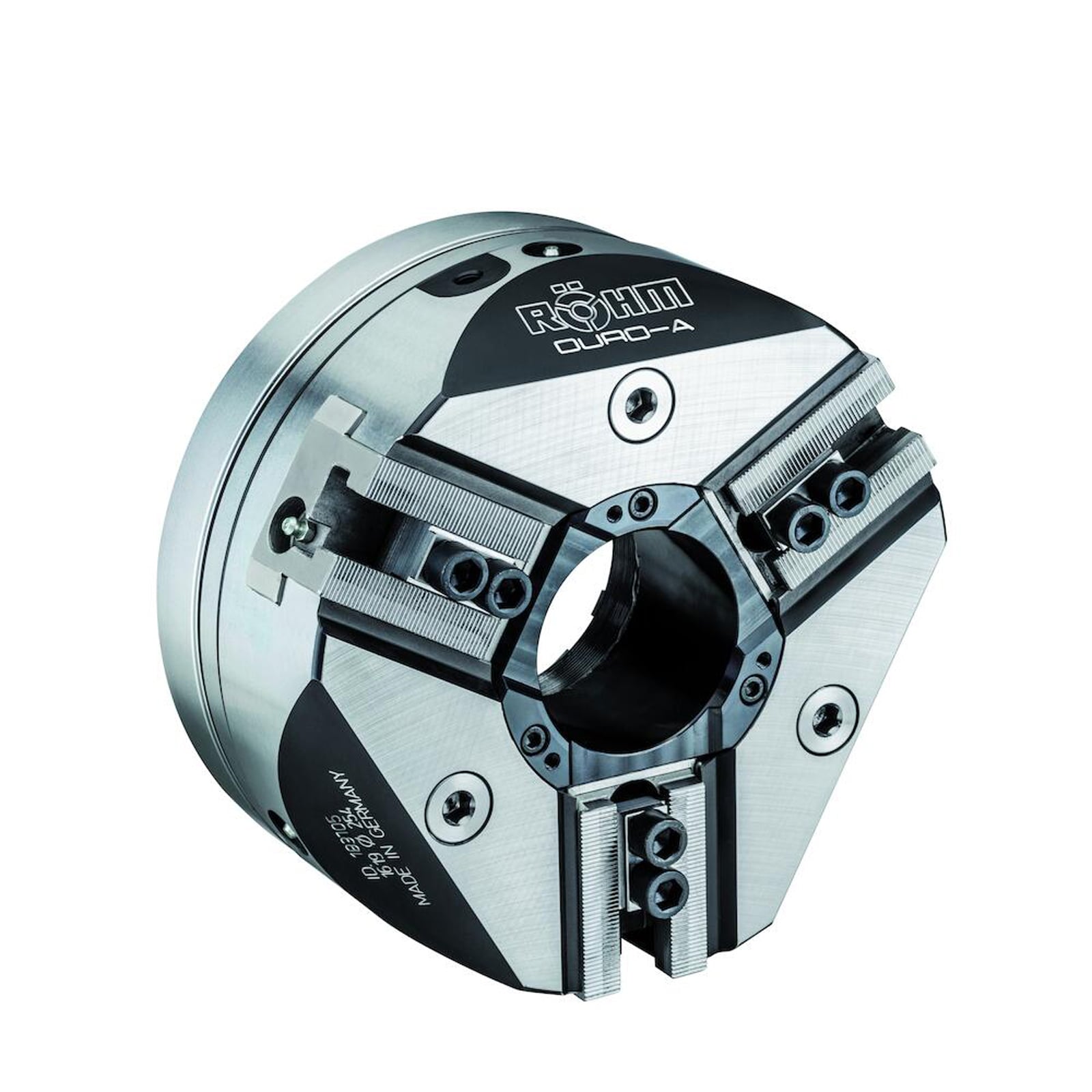

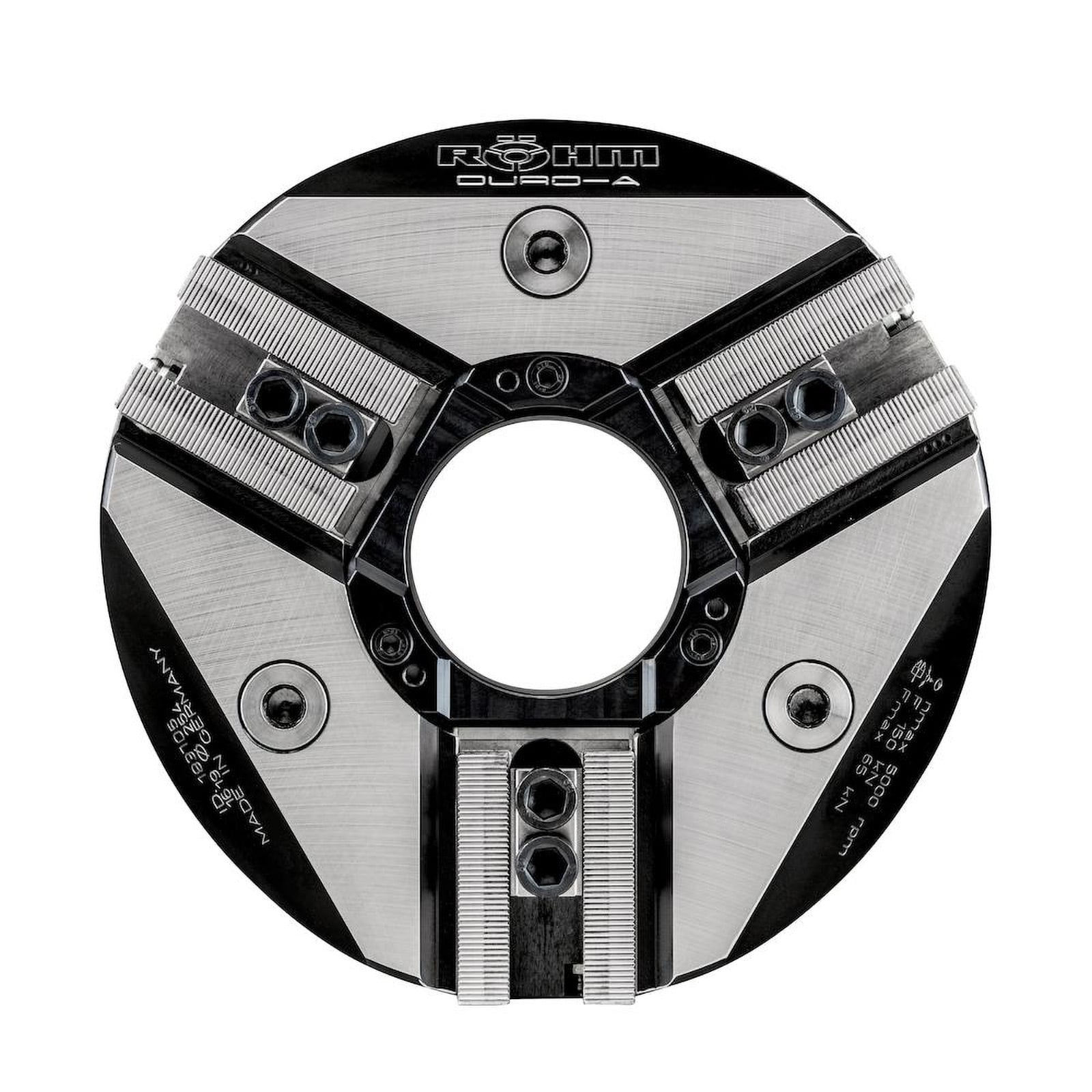

"Röhm Kraftspannfutter DURO-A 165 Spitzverzahnung 90° Zylindrische Zentrieraufnahme - ZA 140 - 183702"
Kurzbeschreibung:
Das Duro-A ist ein Dreibackenfutter mit Durchgang das automatisch, d.h. hydraulisch von einer CNC-Maschine, betätigt werden kann. Es wird überwiegend zur spanenden Drehbearbeitung von zylindrischen und scheibenförmigen Rohteilen eingesetzt.;Stabile Spannung durch Axialanzug;Der Niederzug des Werkstücks gegen den starren Anschlag erfolgt selbstständig durch die Betätigung des Spanndorns.;Vibrationsdämpfung durch hohen Anteil Vulkanisat der Spannhülsen;vorbereitet für Luftanlagekontrolle;passend auf Zwischenflansche Typ 269-90Technische Merkmale:
hohe Plan- und Rundlaufgenauigkeit; hohe Wiederholgenauigkeit;Dauerhauft konstante Spannkraft über 500.000 Zyklen;Keilhakenprinzip;Fest verbaute Grundbacke, Aufsatzbacken über Nutensteine;Gewindering fertig vorbereitetEinsatzbereiche:
Automatisch spannende Bearbeitungsmaschinen.;Spanende Drehbearbeitung von Stangen, Rohren, Flanschen, ScheibenVorteile:
Hohe Spannkräfte (bis 250 kN, in der 400er Version);Hohe Drehzahlen (bis 8.000 U/min in der 165er Version);Reduzierte Störkontur;Große DurchgangsbohrungWeitere Infos:
Das Duro-A Ø165 ist ein Dreibackenfutter mit Durchgang Ø46, zylindrischer Aufnahme ZA 140, Spitzverzahnung 90°, das automatisch, d.h. hydraulisch von einer CNC-Maschine, betätigt werden kann. Es wird überwiegend zur spanenden Drehbearbeitung von zylindrischen und scheibenförmigen Rohteilen eingesetzt.Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

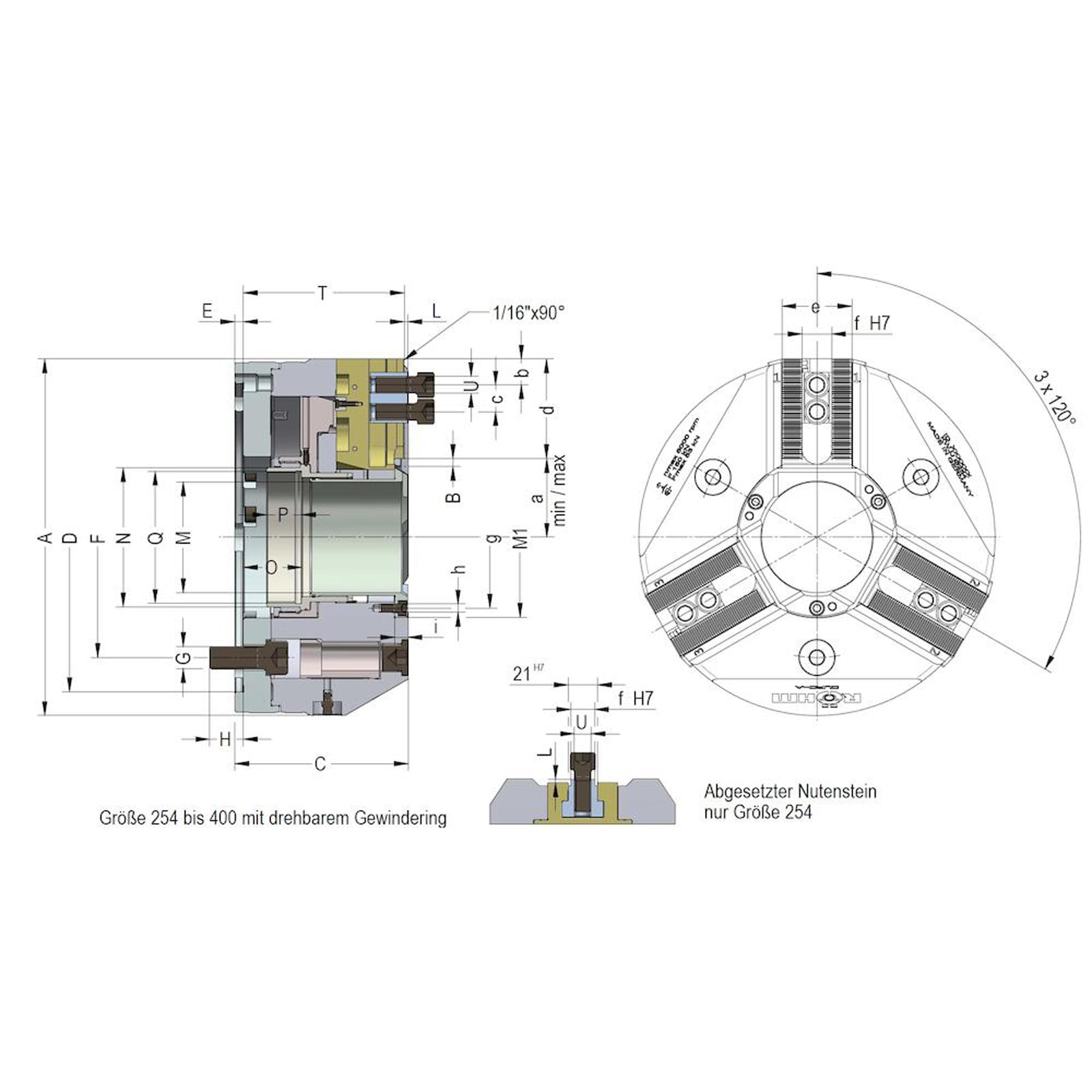

| Aufnahme: | ZA 140 mm |
|---|---|
| Aussendurchmesser Futter mm: | 165 mm |
| Backenanzahl: | 3 |
| Backenbreite: | 32 mm |
| Backenhub mm: | 3.5 mm |
| Backenlänge: | 47.5 mm |
| Befestigungsgewinde 1: | M5 |
| Befestigungsgewinde mm: | M8 mm |
| Befestigungsschraube mm: | 3xM10 mm |
| Bohrung Ø: | | mm |
| Durchgang mm: | 46 mm |
| Durchmesser Kolbenhals mm: | 58 mm |
| Durchmesser Teilkreis mm: | 104.8 mm |
| Flugkreis-Ø Aufsatzbacke mm: | 195 mm |
| Gesamtlänge: | | mm |
| Gewicht ohne Backen: | 11,5 |
| Gewindeanschluss mm: | M54x1,5 mm |
| Gewindelänge Befestigungsschraube mm: | 15 mm |
| Gewindelänge Kolbenanschluss mm: | 15,5 mm |
| Höhe Futter 1 mm: | 88 mm |
| Höhe Futter mm: | 97 mm |
| Kolbenhub in mm: | 13 mm |
| Lochabstand 1 mm: | 2X15 mm |
| Massenträgheitsmoment: | 0,04 |
| Maximale Backenstellung: | 35 |
| Maximale Betätigungskraft: | 30 |
| Maximale Kolbenstellung: | 30,5 |
| Maximale Nutensteinstellung: | 12 |
| Minimale Backenstellung: | 31,5 |
| Minimale Kolbenstellung: | 17,5 |
| Minimale Nutensteinstellung: | -1 |
| Spannkraft: | 86 |
| Teilkreisdurchmesser 1 mm: | 61 mm |
| Tiefe Aufnahme mm: | 6 mm |
| Zentrierdurchmesser mm: | 74 mm |
| Zulässige Drehzahl: | 8000 |
| Überstand Nutenstein mm: | 2,2 mm |
Hersteller
In der Lieferung enthalten:
1x Röhm Kraftspannfutter DURO-A 165 Spitzverzahnung 90° Zylindrische Zentrieraufnahme - ZA 140
