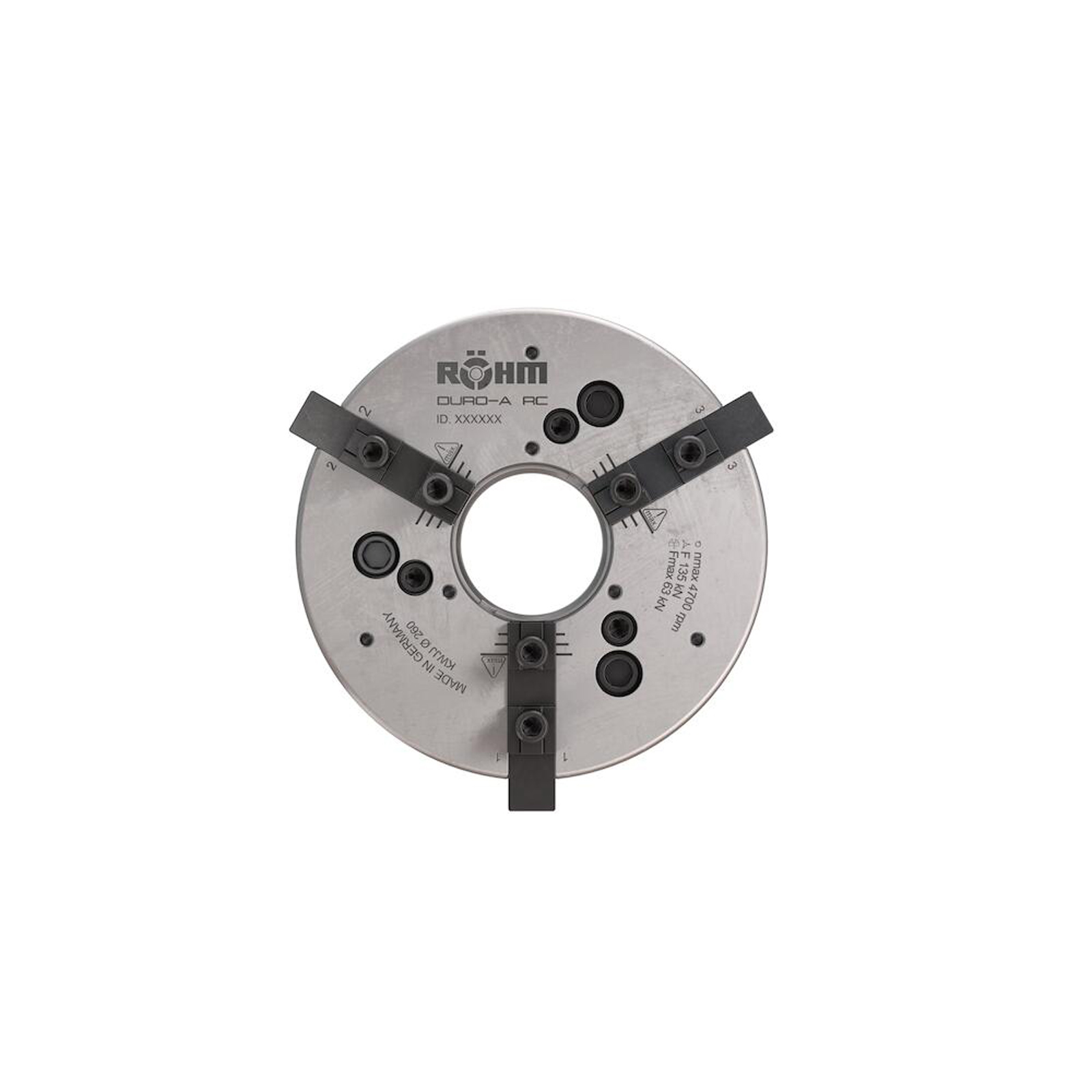

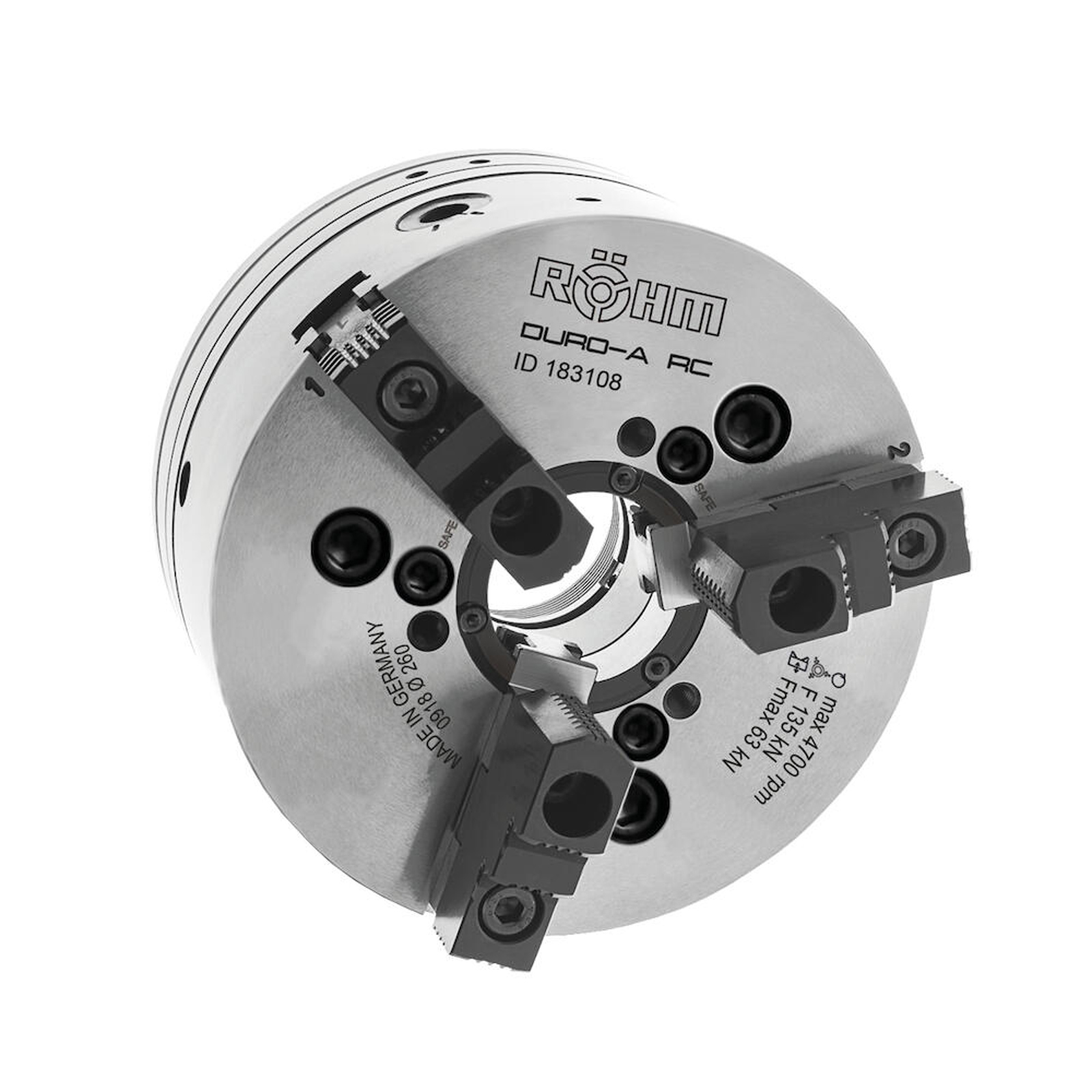

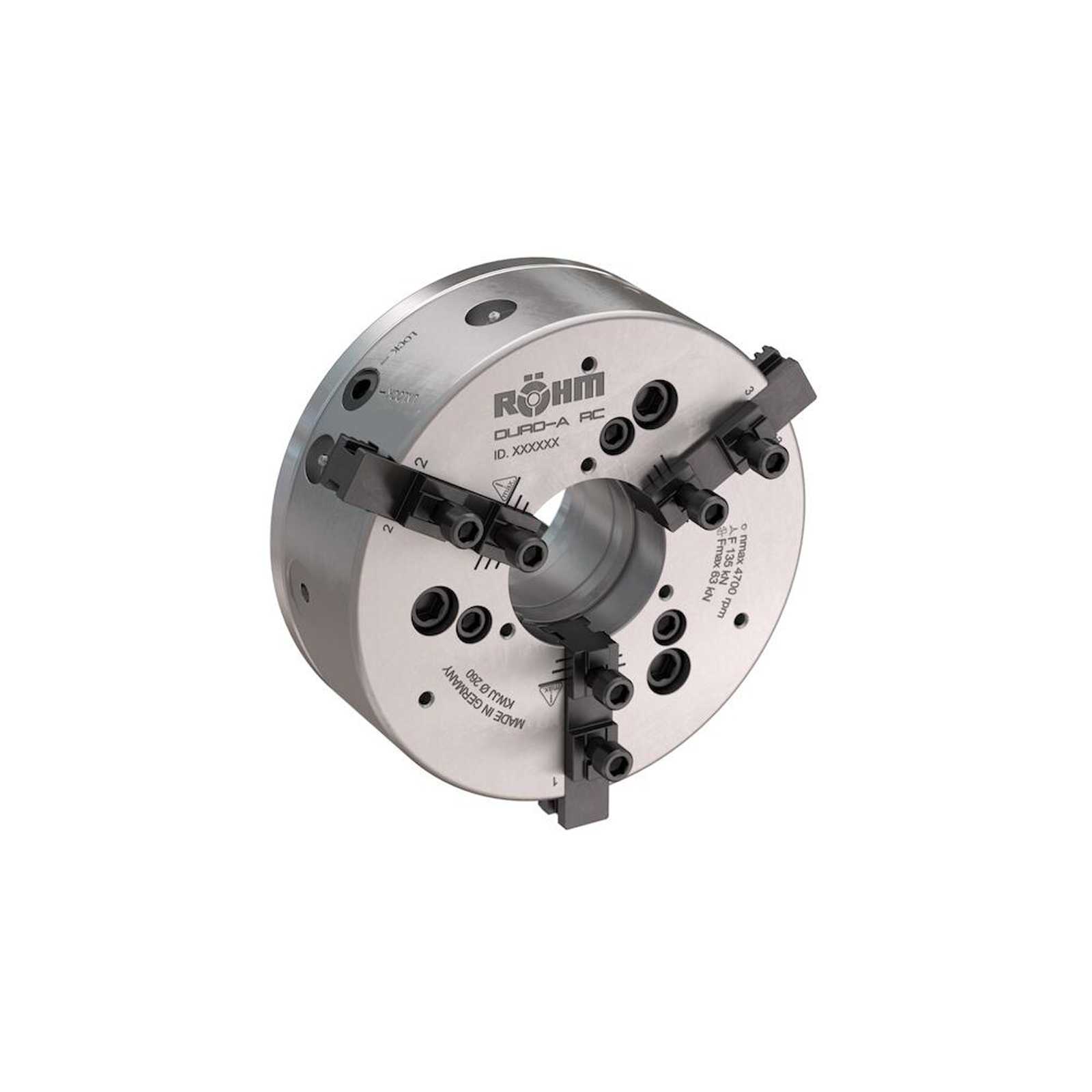

"Röhm Kraftspannfutter DURO-A RC 260 DIN ISO 702-1 - KK8 geradverzahnt Einzelentriegelung - 185035"
Kurzbeschreibung:
3-Backen Kraftspannfutter mit zylindrischer Zentrieraufnahme.;Kurzkegelaufnahme nach DIN ISO 702-1 über Adapterflansch optional erhältlich.Technische Merkmale:
Hohe Drehzahlen und optimales Fliehkraftverhalten durch geringe Backengewichte und Keilstangenkonstruktion;Großer Durchgang für Hohl- und Teilhohlspannung;Geradverzahnte Grundbacken;Im Lieferumfang enthalten: Futter, Futter- und Backen-Befestigungsschrauben, Grundbacken, Sicherheitsschlüssel, Montageschlüssel;A RC = Automatisch, Rapid, ChangeEinsatzbereiche:
Premium-Kraftspannfutter mit Durchgang für die Bearbeitung von Stangen, Rohren und flanschartigen Werkstücken. Höchste Drehzahlen und flexiblen Einsatz durch Backenschnellwechselsystem mit Einzelentrieglung.Vorteile:
Schneller Backenwechsel in 50 Sekunden;3 Jahre Gewährleistung (gemäß DURO-A RC Gewährleistungsbedingungen);Ausgezeichnetes Preis-Leistungsverhältnis;Bis zu 14% reduzierte Bauhöhe und bis zu 17% Gewichtsreduzierung;Hohe Spanngenauigkeit und Spannkraft durch besonders stabile KonstruktionWeitere Infos:
DURO-A RC Kraftspannfutter mit Backenschnellwechselsystem, Größe 260, 3-Backen, mit Einzelentriegelung, geradverzahnt, Kurzkegelaufnahme DIN ISO 702-1Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

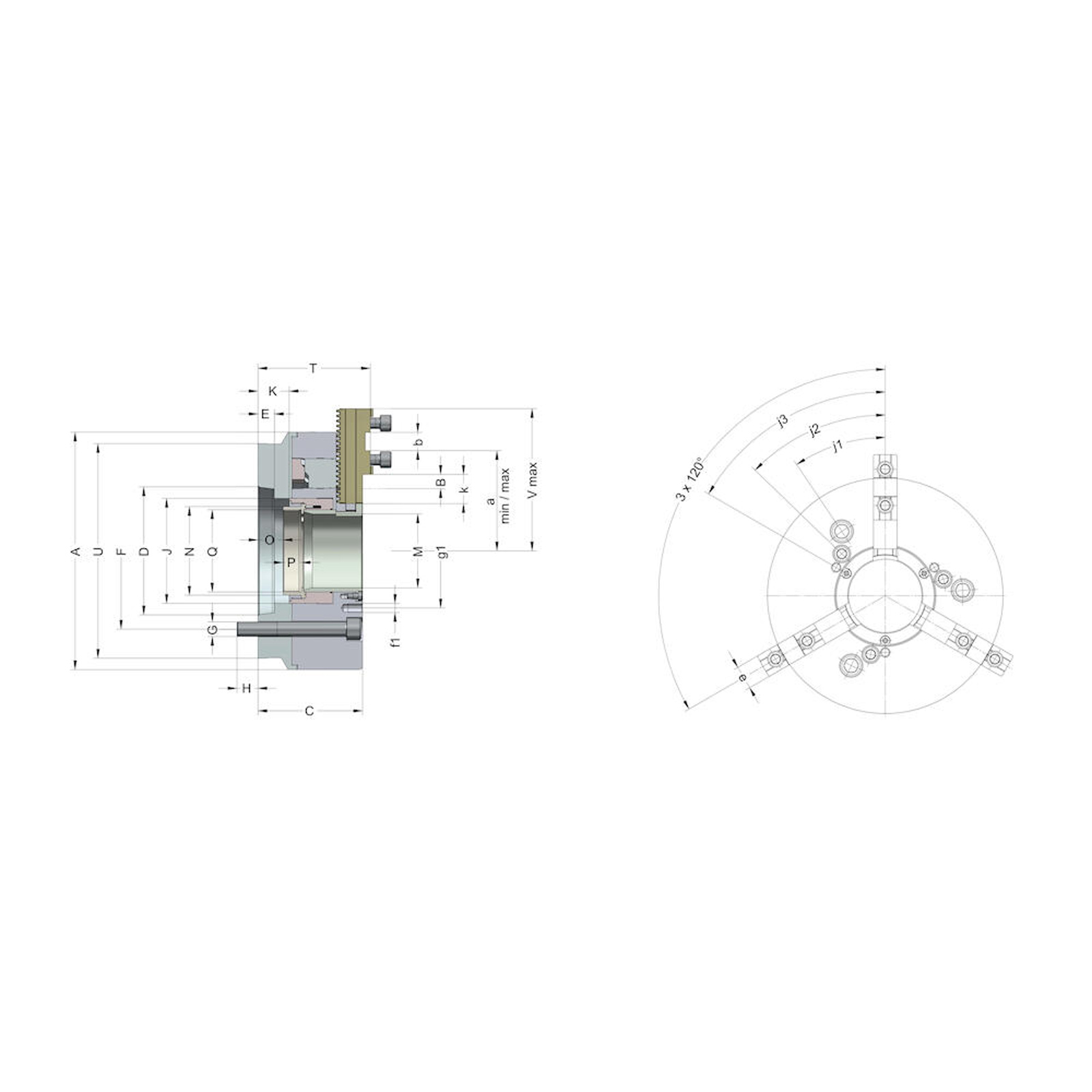

| Aufnahme 1 mm: | KK8 mm |
|---|---|
| Aussendurchmesser Futter mm: | 260 mm |
| Aussendurchmesser Gewindering mm: | 96,9 mm |
| Backenanzahl: | 3 |
| Backenbreite: | 26 mm |
| Backenhub mm: | 8 mm |
| Befestigungsgewinde mm: | M10/16 mm |
| Befestigungsschraube mm: | M16 mm |
| Bohrung Ø: | | mm |
| Durchgang mm: | 81 mm |
| Durchmesser Teilkreis mm: | 171.4 mm |
| Flugkreisdurchmesser mm: | 330,3 mm |
| Gesamtlänge: | | mm |
| Gewicht ohne Backen: | 40,5 |
| Gewindeanschluss mm: | M90 x 1,5 mm |
| Gewindelänge Befestigungsschraube mm: | 23 mm |
| Gewindelänge Kolbenanschluss mm: | 20 mm |
| Größe: | 260 |
| Höhe Futter 1 mm: | 151,5 mm |
| Höhe Futter mm: | 143 mm |
| Kolbendurchmesser mm: | 115 mm |
| Kolbenhub in mm: | 32 mm |
| Massenträgheitsmoment: | 0,37 |
| Maximale Betätigungskraft: | 63 |
| Maximale Kolbenstellung: | 32 |
| Minimale Kolbenstellung: | 0 |
| Nutensteinstellung mm: | 32 mm |
| Spannkraft: | 135 |
| Teilkreisdurchmesser 1 mm: | 125 mm |
| Tiefe Aufnahme mm: | 18 mm |
| Verstellung Raster: | 7 (x5,5=38,5) |
| Winkel: | 60° |
| Winkel 2: | 14° |
| Winkelbesteigungsschraube: | 34° |
| Zulässige Drehzahl: | 4700 |
Hersteller
In der Lieferung enthalten:
1x Röhm Kraftspannfutter DURO-A RC 260 DIN ISO 702-1 - KK8 geradverzahnt Einzelentriegelung
