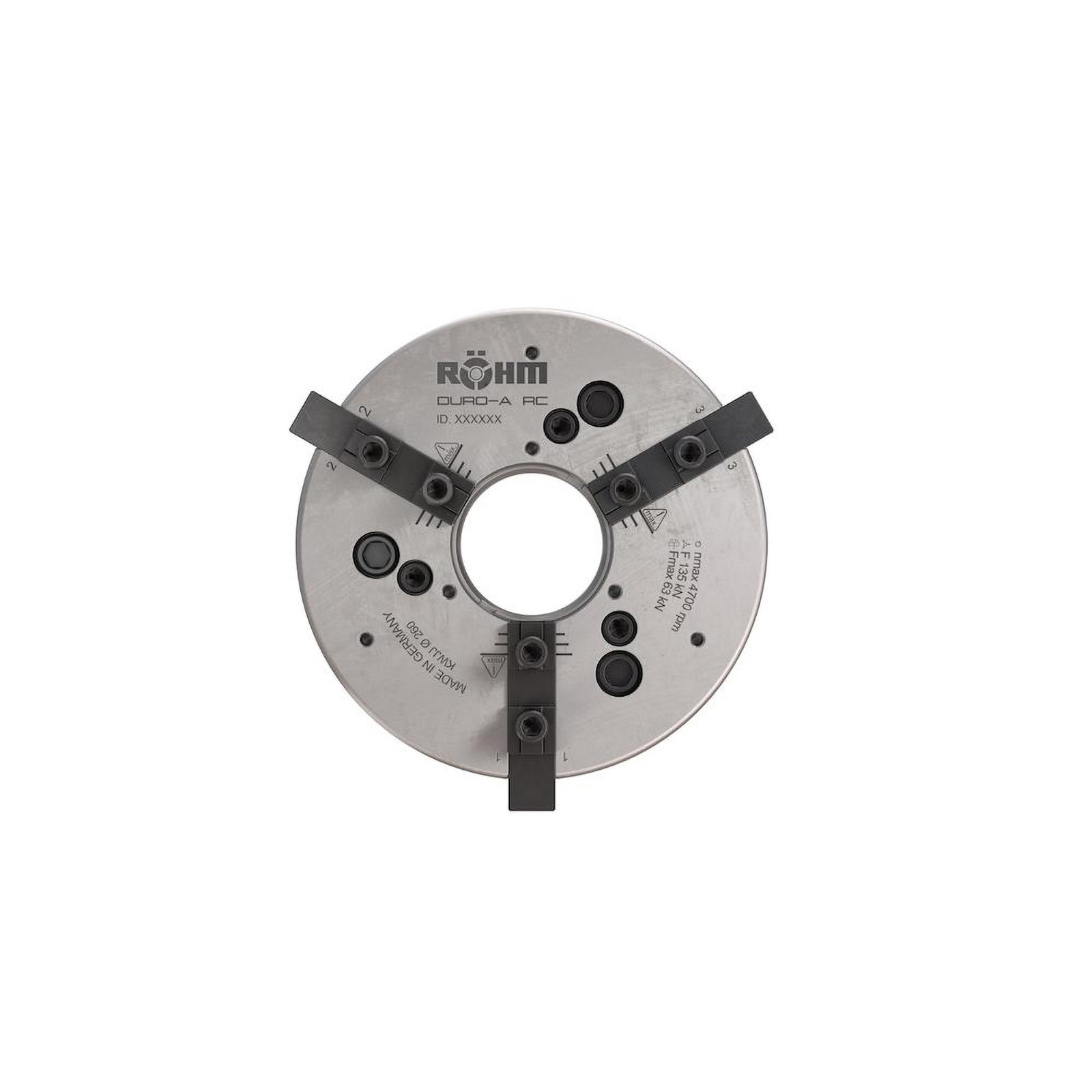

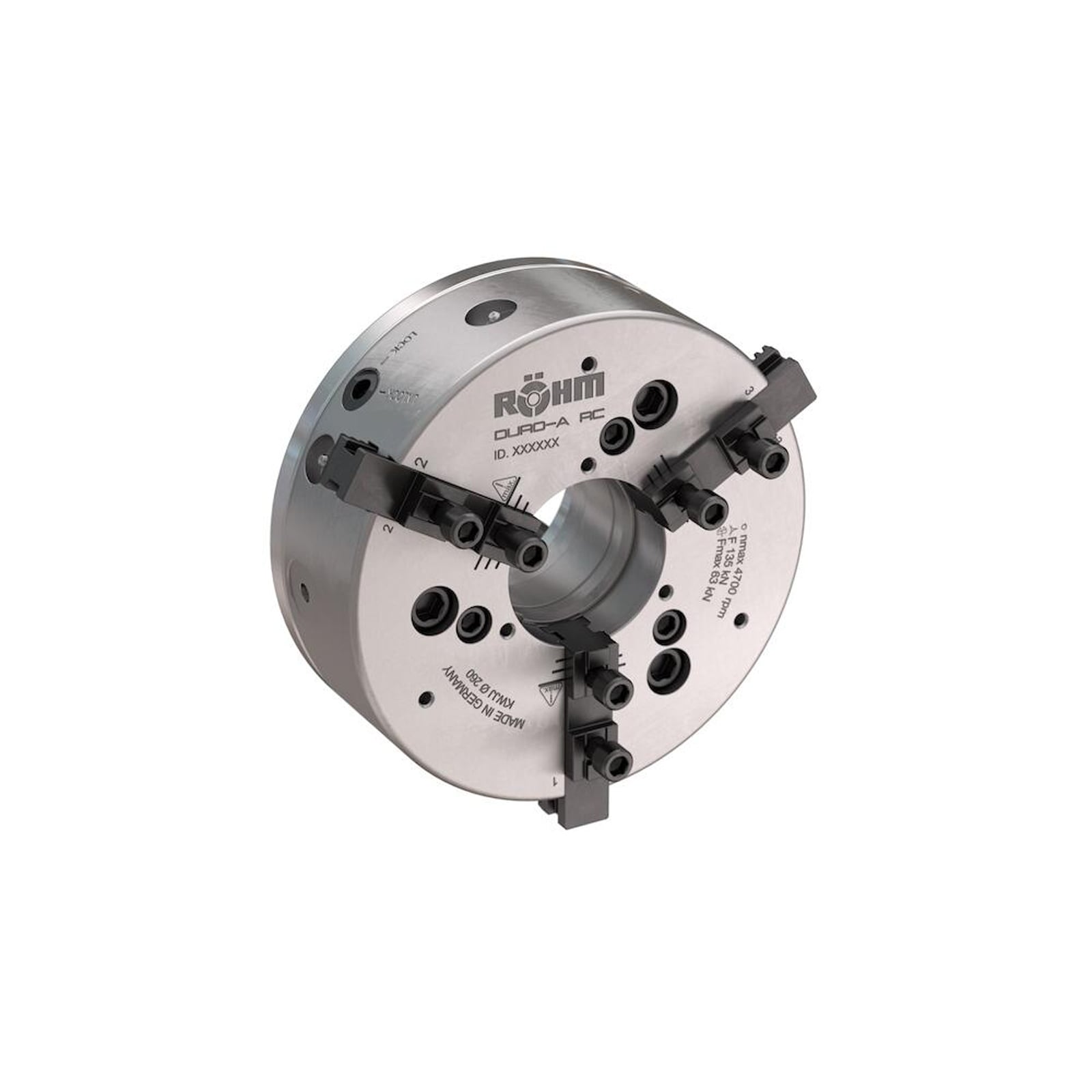

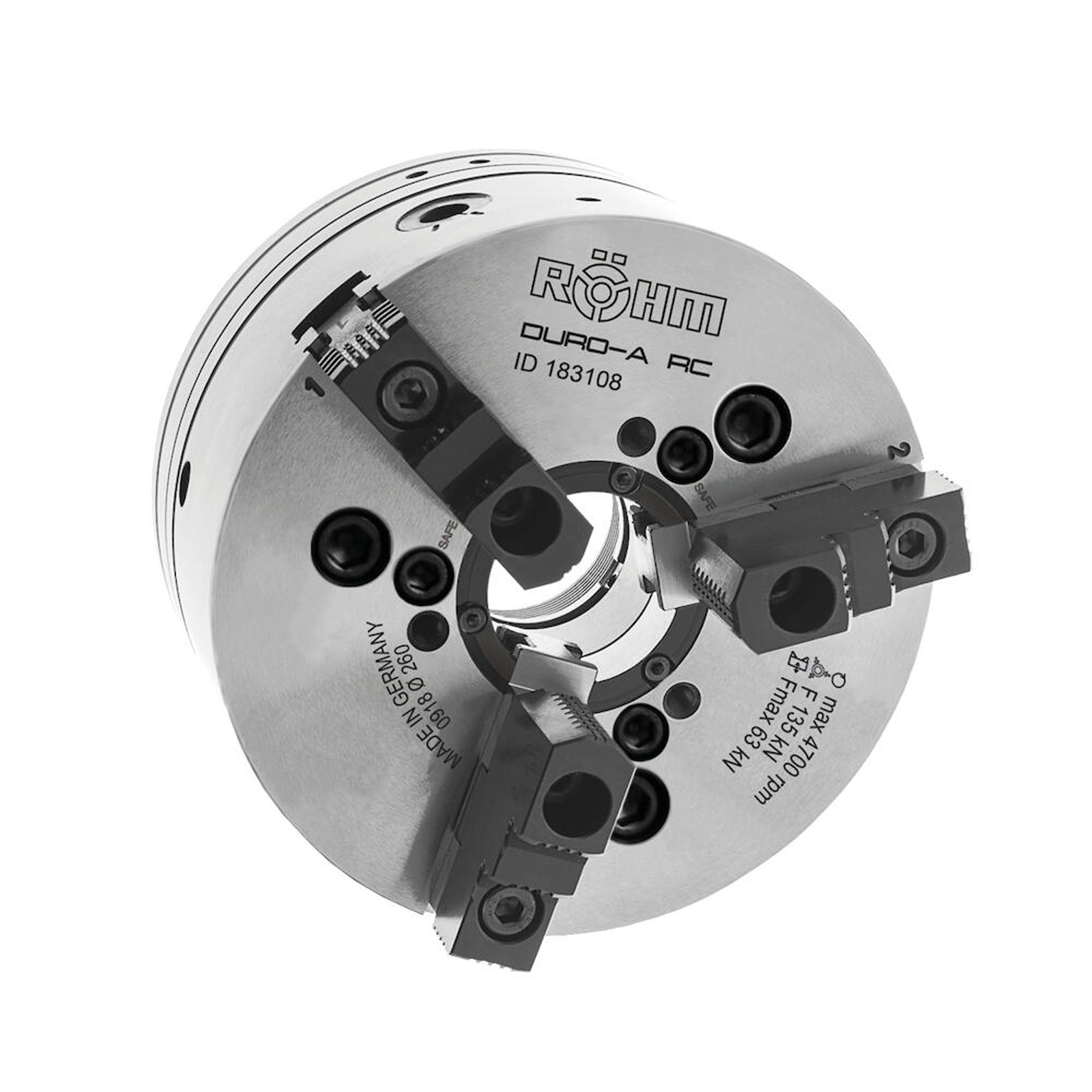

"Röhm Kraftspannfutter DURO-A RC 400 DIN ISO 702-4 - ZA300 geradverzahnt Einzelentriegelung Edition 2022 - 185040"
Kurzbeschreibung:
Das Duro-A RC ist ein Dreibackenfutter mit Durchgang und Backenschnellwechselsystem, das automatisch, d.h. hydraulisch von einer CNC-Maschine, gespannt werden kann. RC steht für RapidChange – Schnellwechsel, A für automatisch.Technische Merkmale:
Schneller Backenwechsel (unter 60s);Hohe Spannkräfte (bis 240 kN,in der 400er Version)Einsatzbereiche:
Für was: Spanende Bearbeitung von Stangen, Rohren, Flanschen, Scheiben;Für wen: Automatisch spannende Bearbeitungsmaschinen für wechselnde GeometrienVorteile:
Schneller Backenwechsel in 50 Sekunden;3 Jahre Gewährleistung (gemäß DURO-A RC Gewährleistungsbedingungen);Ausgezeichnetes Preis-Leistungsverhältnis;Bis zu 14% reduzierte Bauhöhe und bis zu 17% Gewichtsreduzierung;Hohe Spanngenauigkeit und Spannkraft durch besonders stabile KonstruktionWeitere Infos:
DURO-A RC Kraftspannfutter mit Backenschnellwechselsystem, Größe 400, 3-Backen, mit Einzelentriegelung, geradverzahnt, Zylindrische Zentrieraufnahme DIN ISO 702-4Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

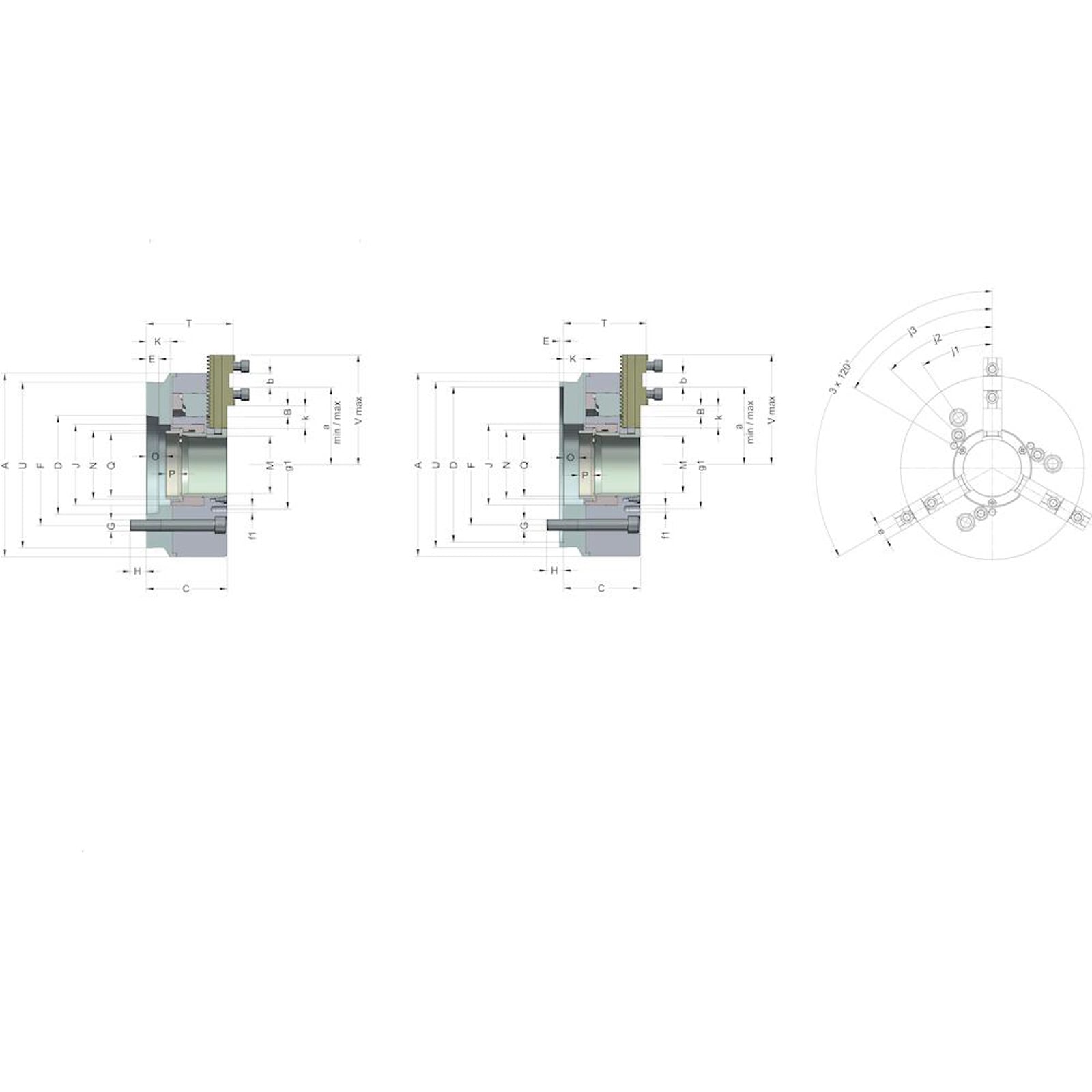

| Aufnahme 1 mm: | ZA 300 mm |
|---|---|
| Aussendurchmesser Futter mm: | 400 mm |
| Aussendurchmesser Gewindering mm: | 149,9 mm |
| Backenanzahl: | 3 |
| Backenbreite: | 32 mm |
| Backenhub mm: | 9.3 mm |
| Befestigungsgewinde mm: | M10/16 mm |
| Befestigungsschraube mm: | M20 mm |
| Bohrung Ø: | | mm |
| Durchgang mm: | 128 mm |
| Durchmesser Teilkreis mm: | 235 mm |
| Flugkreisdurchmesser mm: | 453 mm |
| Gesamtlänge: | | mm |
| Gewicht ohne Backen: | 104,7 |
| Gewindeanschluss mm: | M138 x 2 mm |
| Gewindelänge Befestigungsschraube mm: | 27.8 mm |
| Gewindelänge Kolbenanschluss mm: | 25 mm |
| Größe: | 400 |
| Höhe Futter 1 mm: | 144,5 mm |
| Höhe Futter mm: | 136.2 mm |
| Kolbendurchmesser mm: | 175 mm |
| Kolbenhub in mm: | 34 mm |
| Massenträgheitsmoment: | 2,23 |
| Maximale Backenstellung: | 158,4 |
| Maximale Betätigungskraft: | 120 |
| Maximale Kolbenstellung: | 30,5 |
| Minimale Backenstellung: | 92,9 |
| Minimale Kolbenstellung: | -3,5 |
| Nutensteinstellung mm: | 39 mm |
| Spannkraft: | 240 |
| Teilkreisdurchmesser 1 mm: | 190 mm |
| Tiefe Aufnahme mm: | 6 mm |
| Verstellung Raster: | 10 (x5,5= 55) |
| Winkel: | 60° |
| Winkel 2: | 40° |
| Winkelbesteigungsschraube: | 29° |
| Zulässige Drehzahl: | 3500 |
Hersteller
In der Lieferung enthalten:
1x Röhm Kraftspannfutter DURO-A RC 400 DIN ISO 702-4 - ZA300 geradverzahnt Einzelentriegelung Edition 2022
