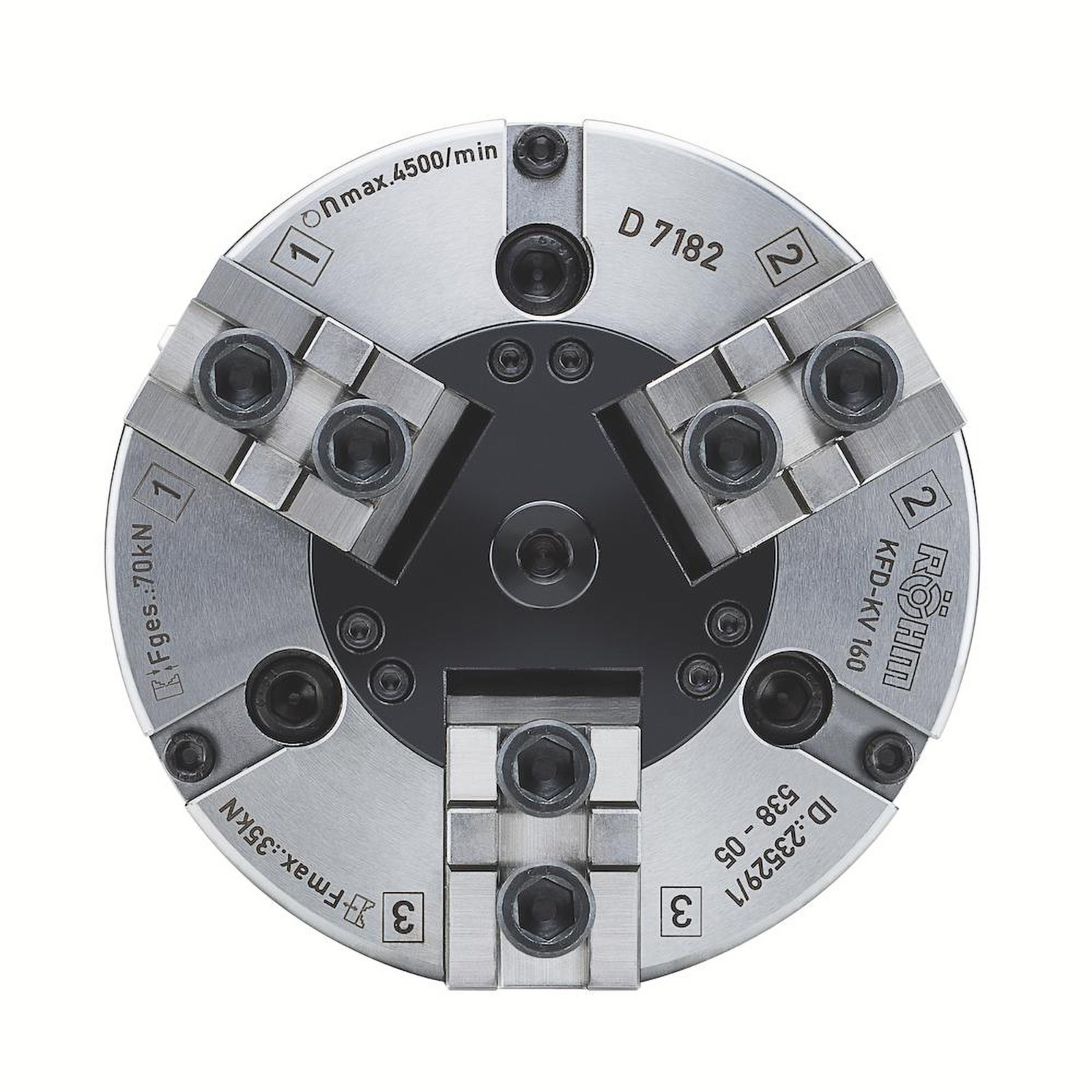

"Röhm Kraftspannfutter KFD 110, 3-Backen, mit Kreuzversatz, Zylindrische Zentrieraufnahme - 004266"
Kurzbeschreibung
- Kraftspannfutter mit zylindrischer Zentrieraufnahme erhältlich.
- 3-Backenausführung mit Spitzverzahnung 90° oder Kreuzversatz.
- 2-Backen- und 3-Backenausführung mit Spitzverzahnung 90° und Gewichtserleichterung.
Technische Merkmale
- Kraftübertragung mittels kräftig dimensioniertem Keilhakensystem
- Direktschmierung der Grundbacken
- Ab Größe 200 mit Anlaufrolle zur Hubbegrenzung der Backen
- Anschlag des Kolben nach vorn erfolgt im Zylinder, der Anschlag nach hinten an der Spindel oder am Spindelflansch
Einsatzbereiche
- Standardkraftspannfutter ohne Durchgang für diverse Spannaufgaben.
Vorteile
- Lange Lebensdauer - alle sich bewegenden Teile sind gehärtet und geschliffen
- Große Spanngenauigkeit durch bewährtes Keilhakensystem
Weitere Infos
- Kraftspannfutter ohne Durchgang KFD, Größe 110, 3-Backen, mit Kreuzversatz Zylindrische Zentrieraufnahme, Anschlussmaße nach DIN 6353
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Abstand Steg mm: | 10 mm |
|---|---|
| Abstreifhöhe mm: | 28,55 mm |
| Aufnahme: | 92 mm |
| Aussendurchmesser Futter mm: | 110 mm |
| Backenanzahl: | 3 |
| Backenbreite: | 25 mm |
| Backenhub mm: | 2.1 mm |
| Backenlänge: | 28 mm |
| Befestigungsgewinde mm: | M6 mm |
| Befestigungsschraube mm: | 3 x M8 mm |
| Bohrung Ø: | | mm |
| Breite Steg mm: | 8 mm |
| Durchmesser Teilkreis mm: | 80 mm |
| Gesamtlänge: | | mm |
| Gewicht ohne Backen: | 2,1 |
| Gewindeanschluss mm: | M20 x 1,5 mm |
| Gewindebohrungsabstand mm: | 7,5 mm |
| Gewindelänge Befestigungsschraube mm: | 12 mm |
| Gewindelänge Kolbenanschluss mm: | 20 mm |
| Größe: | 110 |
| Höhe Futter 1 mm: | 33 mm |
| Höhe Futter mm: | 31.5 mm |
| Kolbendurchmesser mm: | 45 mm |
| Kolbenhub in mm: | 8 mm |
| Lochabstand mm: | 15 mm |
| Massenträgheitsmoment: | 0,003 |
| Maximale Backenstellung: | 40 |
| Maximale Betätigungskraft: | 7 |
| Maximale Kolbenstellung: | 33 |
| Minimale Backenstellung: | 37,9 |
| Minimale Kolbenstellung: | 25 |
| Passender Zylinder: | OVS-85 |
| Spannkraft: | 12 |
| Tiefe Aufnahme mm: | 3 mm |
| Tiefe Gewinde mm: | 12 mm |
| Tiefe Nut 2 mm: | 2,5 mm |
| Zulässige Drehzahl: | 4000 |
| Überstand Deckel mm: | 4 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Kraftspannfutter KFD 110, 3-Backen, mit Kreuzversatz, Zylindrische Zentrieraufnahme
- Kreuzversatz Futter, Futter- und Backen-Befestigungsschrauben (ohne Aufsatzbacken)
- Spitzverzahnung Futter, Futter- und Backen-Befestigungsschrauben, Nutensteine (ohne Aufsatzbacken)
