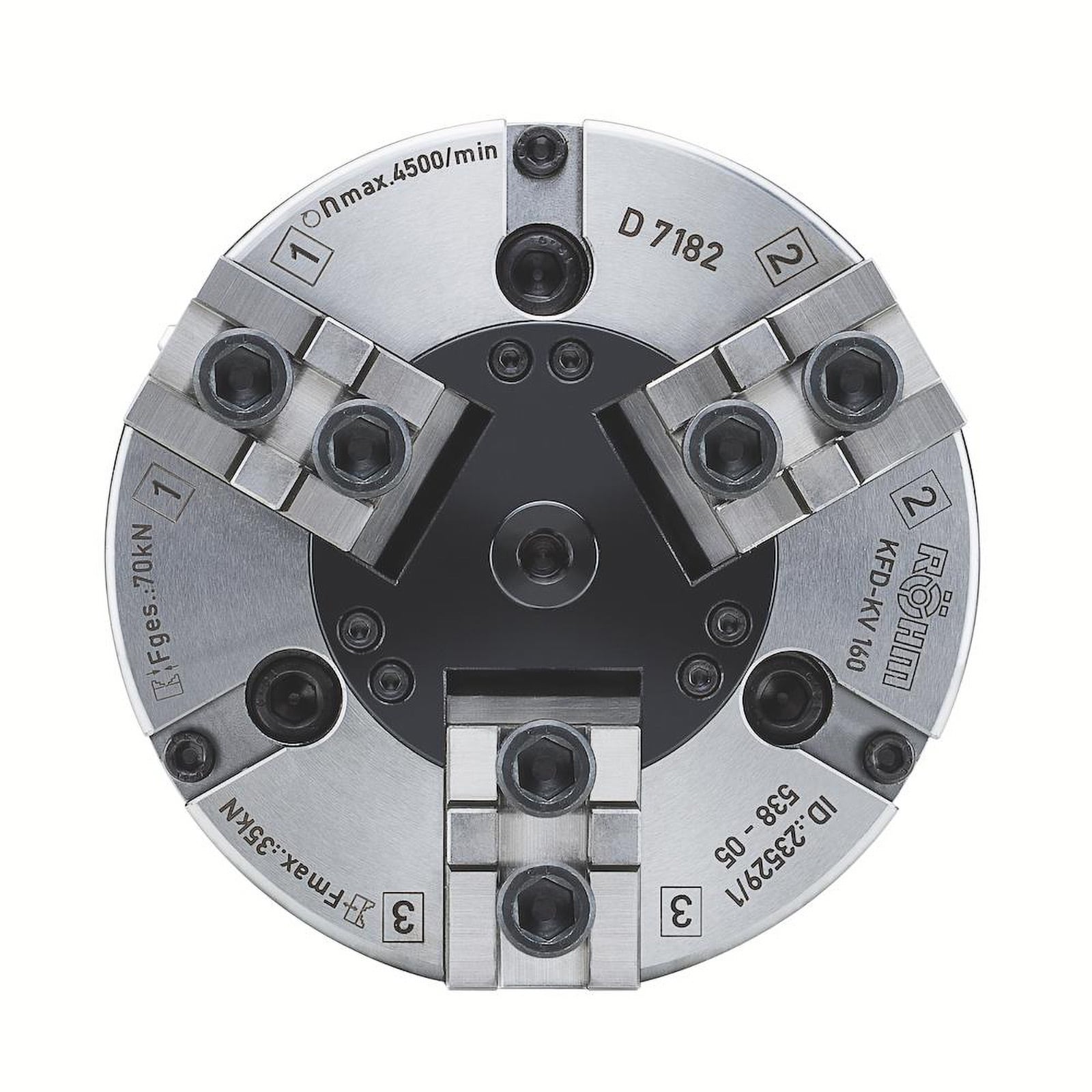

"Röhm Kraftspannfutter KFD 250, 3-Backen, mit Kreuzversatz, Zylindrische Zentrieraufnahme - 144604"
Kurzbeschreibung
- Kraftspannfutter mit zylindrischer Zentrieraufnahme erhältlich.
- 3-Backenausführung mit Spitzverzahnung 90° oder Kreuzversatz.
- 2-Backen- und 3-Backenausführung mit Spitzverzahnung 90° und Gewichtserleichterung.
Technische Merkmale
- Kraftübertragung mittels kräftig dimensioniertem Keilhakensystem
- Direktschmierung der Grundbacken
- Ab Größe 200 mit Anlaufrolle zur Hubbegrenzung der Backen
- Anschlag des Kolben nach vorn erfolgt im Zylinder, der Anschlag nach hinten an der Spindel oder am Spindelflansch
Einsatzbereiche
- Standardkraftspannfutter ohne Durchgang für diverse Spannaufgaben.
Vorteile
- Lange Lebensdauer - alle sich bewegenden Teile sind gehärtet und geschliffen
- Große Spanngenauigkeit durch bewährtes Keilhakensystem
Weitere Infos
- Kraftspannfutter ohne Durchgang KFD, Größe 250, 3-Backen, mit Kreuzversatz Zylindrische Zentrieraufnahme, Anschlussmaße nach DIN 6353
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Abstand Steg mm: | 29 mm |
|---|---|
| Abstreifhöhe mm: | 89,05 mm |
| Aufnahme: | 220 mm |
| Aussendurchmesser Futter mm: | 250 mm |
| Backenanzahl: | 3 |
| Backenbreite: | 50 mm |
| Backenhub mm: | 6.7 mm |
| Backenlänge: | 70 mm |
| Befestigungsgewinde mm: | M16 mm |
| Befestigungsschraube mm: | 3 x M16 mm |
| Bohrung Ø: | | mm |
| Breite Steg mm: | 16 mm |
| Durchmesser Kolbenhals mm: | 55 mm |
| Durchmesser Kontermutter mm: | 46 mm |
| Durchmesser Teilkreis mm: | 171.4 mm |
| Gesamtlänge: | | mm |
| Gewicht ohne Backen: | 36 |
| Gewindeanschluss mm: | M24 mm |
| Gewindebohrungsabstand mm: | 20 mm |
| Gewindelänge Befestigungsschraube mm: | 26 mm |
| Gewindelänge Kolbenanschluss mm: | 55 mm |
| Größe: | 250 |
| Höhe Futter 1 mm: | 105 mm |
| Höhe Futter mm: | 102 mm |
| Kolbendurchmesser mm: | 105 mm |
| Kolbenhub in mm: | 25 mm |
| Lochabstand mm: | 40 mm |
| Massenträgheitsmoment: | 0,28 |
| Maximale Backenstellung: | 88 |
| Maximale Betätigungskraft: | 65 |
| Maximale Kolbenstellung: | 55 |
| Minimale Backenstellung: | 81,3 |
| Minimale Kolbenstellung: | 30 |
| Nutbreite 1 mm: | 18 mm |
| Nutbreite 2 mm: | 32 mm |
| Passender Zylinder: | OVS-150 |
| Spannkraft: | 140 |
| Tiefe Aufnahme mm: | 6 mm |
| Tiefe Gewinde mm: | 25 mm |
| Tiefe Nut 1 mm: | 14 mm |
| Tiefe Nut 2 mm: | 5 mm |
| Tiefe Nut mm: | 13 mm |
| Zentrierdurchmesser mm: | 130 mm |
| Zulässige Drehzahl: | 3200 |
| Überstand Deckel mm: | 3 mm |
| Überstand Kontermutter mm: | 30 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Kraftspannfutter KFD 250, 3-Backen, mit Kreuzversatz, Zylindrische Zentrieraufnahme
- Kreuzversatz Futter, Futter- und Backen-Befestigungsschrauben (ohne Aufsatzbacken)
- Spitzverzahnung Futter, Futter- und Backen-Befestigungsschrauben, Nutensteine (ohne Aufsatzbacken)
