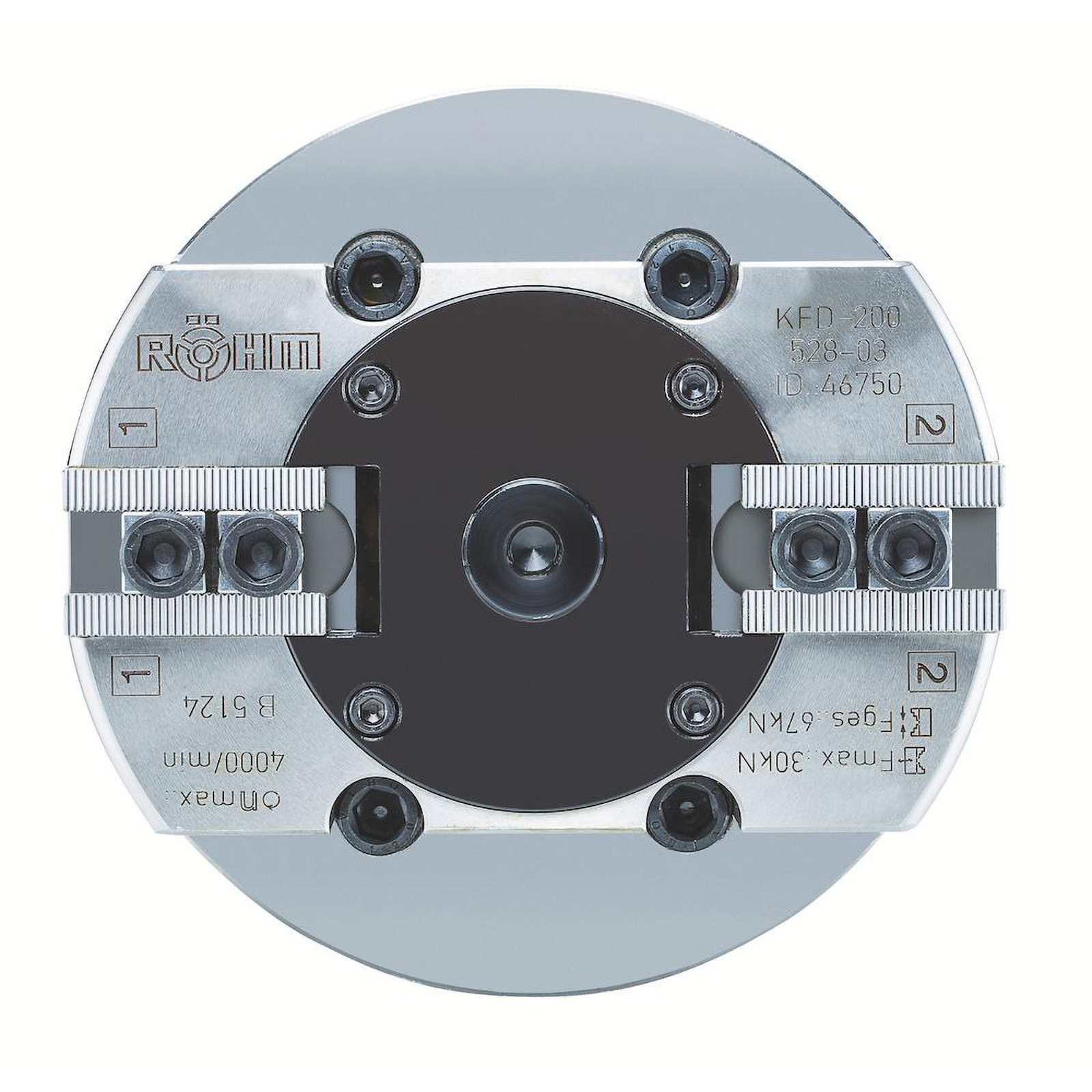

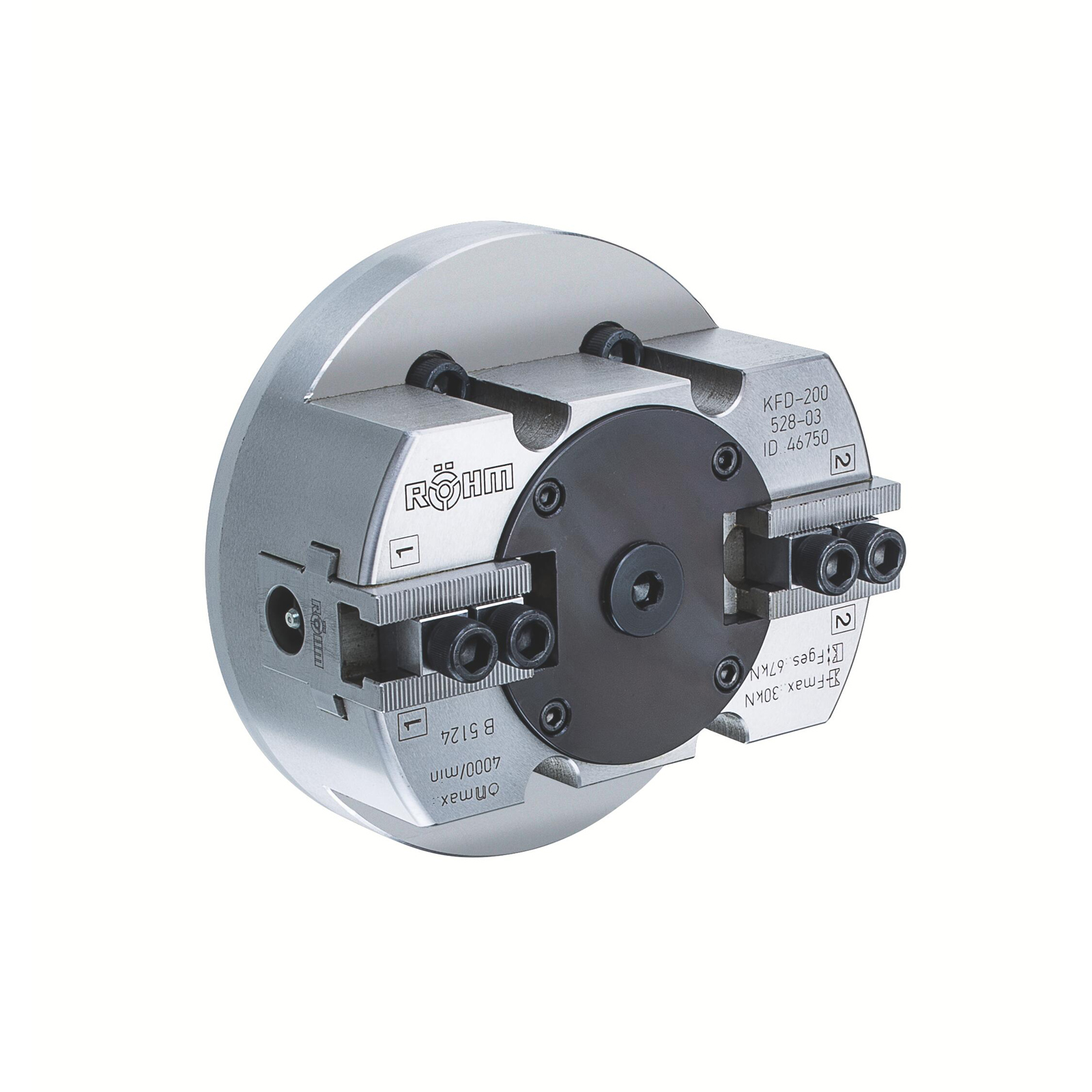

"Röhm Kraftspannfutter KFD 400, 2-Backen, Gewichtserleichtert, Zylindrische Zentrieraufnahme - 128421"
Kurzbeschreibung
- Kraftspannfutter mit zylindrischer Zentrieraufnahme erhältlich.
- 3-Backenausführung mit Spitzverzahnung 90° oder Kreuzversatz.
- 2-Backen- und 3-Backenausführung mit Spitzverzahnung 90° und Gewichtserleichterung.
Technische Merkmale
- Kraftübertragung mittels kräftig dimensioniertem Keilhakensystem
- Direktschmierung der Grundbacken
- Ab Größe 200 mit Anlaufrolle zur Hubbegrenzung der Backen
- Anschlag des Kolben nach vorn erfolgt im Zylinder, der Anschlag nach hinten an der Spindel oder am Spindelflansch
Einsatzbereiche
- Standardkraftspannfutter ohne Durchgang für diverse Spannaufgaben.
Vorteile
- Lange Lebensdauer - alle sich bewegenden Teile sind gehärtet und geschliffen
- Große Spanngenauigkeit durch bewährtes Keilhakensystem
Weitere Infos
- Kraftspannfutter ohne Durchgang KFD, Größe 400, 2-Backen, Gewichtserleichtert, Spitzverzahnung 90° Zylindrische Zentrieraufnahme, Anschlussmaße nach DIN 6353
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Abstreifhöhe mm: | 111,05 mm |
|---|---|
| Aufnahme: | 300 mm |
| Aussendurchmesser Futter mm: | 400 mm |
| Backenanzahl: | 2 |
| Backenbreite: | 60 mm |
| Backenhub mm: | 9.3 mm |
| Backenlänge: | 118 mm |
| Befestigungsgewinde mm: | M20 x 40 mm |
| Befestigungsschraube mm: | 4 x M20 mm |
| Bohrung Ø: | | mm |
| Breite Gewichtserleichterung mm: | 220 mm |
| Durchmesser Kolbenhals mm: | 60 mm |
| Durchmesser Kontermutter mm: | 55 mm |
| Durchmesser Teilkreis mm: | 235 mm |
| Flugkreis-Ø Aufsatzbacke mm: | 560 mm |
| Gesamtlänge: | | mm |
| Gewicht ohne Backen: | 96 |
| Gewindeanschluss mm: | M24 mm |
| Gewindelänge Befestigungsschraube mm: | 35 mm |
| Gewindelänge Kolbenanschluss mm: | 55 mm |
| Größe: | 400 |
| Höhe Futter 1 mm: | 130 mm |
| Höhe Futter mm: | 127 mm |
| Kolbendurchmesser mm: | 155 mm |
| Kolbenhub in mm: | 35 mm |
| Massenträgheitsmoment: | 1,92 |
| Maximale Backenstellung: | 82 |
| Maximale Betätigungskraft: | 65 |
| Maximale Kolbenstellung: | 65 |
| Maximale Nutensteinstellung: | 98 |
| Minimale Backenstellung: | 72,7 |
| Minimale Kolbenstellung: | 30 |
| Minimale Nutensteinstellung: | 31 |
| Nutensteinstellung mm: | 14 mm |
| Passender Zylinder: | OVS-150 |
| Spannkraft 1: | 75 |
| Tiefe Aufnahme mm: | 6 mm |
| Zentrierdurchmesser mm: | 190 mm |
| Zulässige Drehzahl: | 2000 |
| Überstand Deckel mm: | 3 mm |
| Überstand Kontermutter mm: | 30 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Kraftspannfutter KFD 400, 2-Backen, Gewichtserleichtert, Zylindrische Zentrieraufnahme
- Kreuzversatz Futter, Futter- und Backen-Befestigungsschrauben (ohne Aufsatzbacken)
- Spitzverzahnung Futter, Futter- und Backen-Befestigungsschrauben, Nutensteine (ohne Aufsatzbacken)
