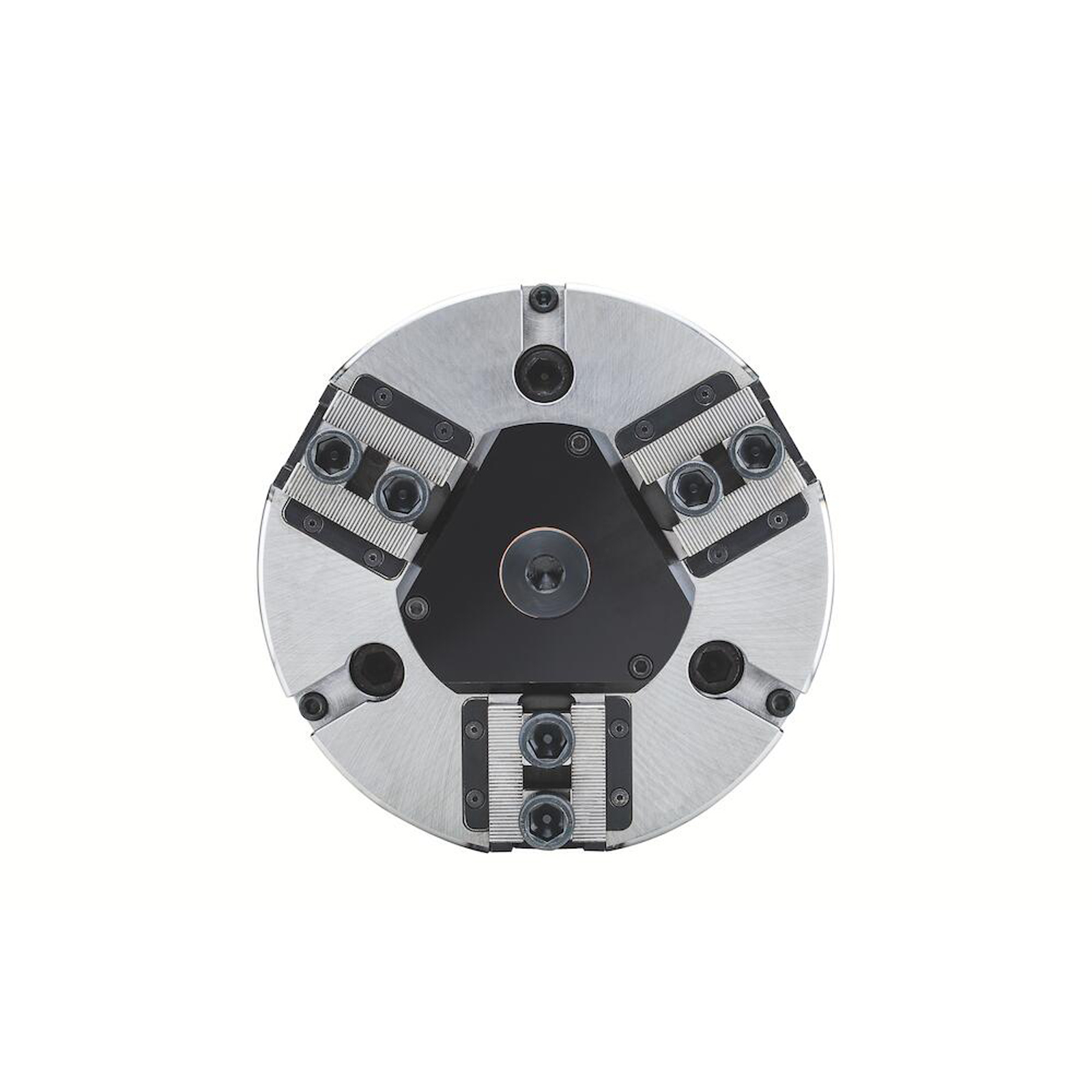

"Röhm Kraftspannfutter KFD-EC 250, 3-Backen, geführter Kolben, Zylindrische Zentrieraufnahme - 166184"
Kurzbeschreibung
- Kraftspannfutter mit zylindrischer Zentrieraufnahme.
- 3-Backenausführung mit Spitzverzahnung 90°.
Technische Merkmale
- Bewährtes Keilhakensystem
- Hinweis: KFD-F-EC mit Fliehkraftausgleich auf Anfrage
Einsatzbereiche
- Speziell zum Einsatz unter extremen Betriebsbedingungen, z.B. Trocken- oder Rohteilbearbeitung und / oder hohem Kühlmitteldruck.
Vorteile
- Easy Care: wartungs- und verschleißarm
- Schmierintervalle - je nach Einsatzbedingungen - bis zu ca. 600 Betriebsstunden
- Optimierter Schutz gegen Schmutzeindringung durch eingebaute Dichtungen in den Backenführungen
Weitere Infos
- Kraftspannfutter ohne Durchgang KFD-EC, Größe 250, 3-Backen, geführter Kolben, ohne Fliehkraftausgleich, Zylindrische Zentrieraufnahme, DIN 6353
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Abstreifhöhe mm: | 92 mm |
|---|---|
| Aufnahme: | 220 mm |
| Aussendurchmesser Futter mm: | 250 mm |
| Backenanzahl: | 3 |
| Backenbreite: | 50 mm |
| Backenhub mm: | 6.7 mm |
| Backenlänge: | 59 mm |
| Befestigungsgewinde mm: | M16x30 mm |
| Befestigungsschraube mm: | 3xM16 mm |
| Bohrung Ø: | | mm |
| Durchmesser Kolbenhals mm: | 55 mm |
| Durchmesser Kontermutter mm: | 46 mm |
| Durchmesser Teilkreis mm: | 171.4 mm |
| Gesamtlänge: | | mm |
| Gewicht ohne Backen: | 34,8 |
| Gewindeanschluss mm: | M24 mm |
| Gewindelänge Befestigungsschraube mm: | 23 mm |
| Gewindelänge Kolbenanschluss mm: | 55 mm |
| Größe: | 250 |
| Höhe Futter 1 mm: | 105 mm |
| Höhe Futter mm: | 98 mm |
| Kolbendurchmesser mm: | 105 mm |
| Kolbenhub in mm: | 25 mm |
| Massenträgheitsmoment: | 0,28 |
| Maximale Backenstellung: | 60 |
| Maximale Betätigungskraft: | 65 |
| Maximale Kolbenstellung: | 55 |
| Maximale Nutensteinstellung: | 47,5 |
| Minimale Backenstellung: | 53,3 |
| Minimale Kolbenstellung: | 30 |
| Minimale Nutensteinstellung: | 25 |
| Nutbreite 1 mm: | 18 mm |
| Nutbreite 2 mm: | 14 mm |
| Nutensteinstellung mm: | 10 mm |
| Passender Zylinder: | OVS-150 |
| Spannkraft: | 140 |
| Tiefe Aufnahme mm: | 6 mm |
| Tiefe Nut 1 mm: | 32 mm |
| Tiefe Nut mm: | 13 mm |
| Zentrierdurchmesser mm: | 130 mm |
| Zulässige Drehzahl: | 3200 |
| Überstand Deckel mm: | 7 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Kraftspannfutter KFD-EC 250, 3-Backen, geführter Kolben, Zylindrische Zentrieraufnahme
- Futter, Futter- und Backen-Befestigungsschrauben, Nutensteine (ohne Aufsatzbacken)
