"Röhm Kraftspannfutter KFD-G 315, 2-Backen, großer Backenhub, Zylindrische Zentrieraufnahme - 154029"
Kurzbeschreibung
- Kraftspannfutter ist mit zylindrischer Zentrieraufnahme erhältlich.

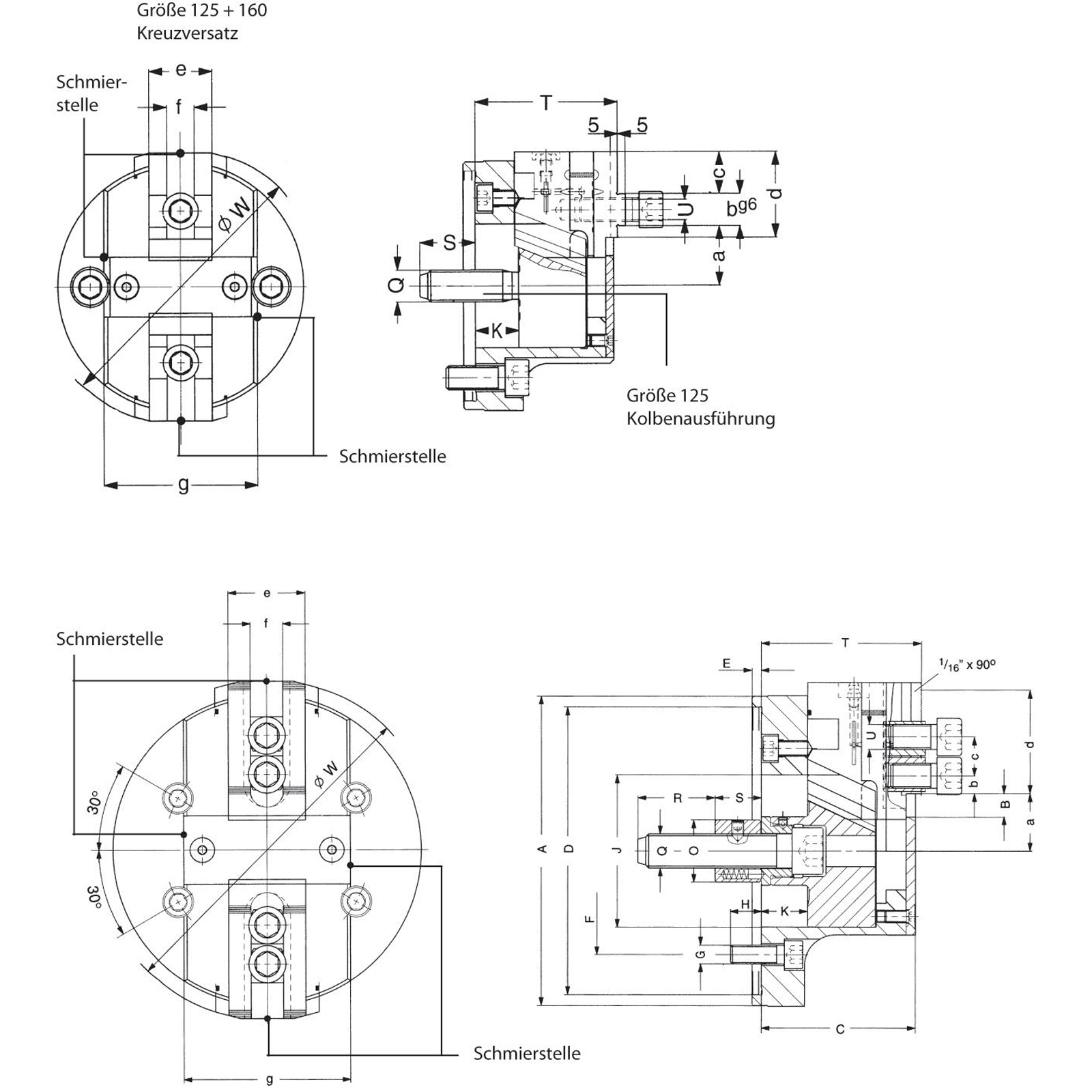

- 2-Backenausführung mit Spitzverzahnung 90° (Größe 125 + 160 mit Kreuzversatz).
Technische Merkmale
- Kraftübertragung mittels Keilhakensystem
- Direktschmierung der Grundbacken und Kolben (4 Schmierstellen)
- Ganzstahlausführung
Einsatzbereiche
- Kraftspannfutter ohne Durchgang zum Spannen von Werkstücken über Vorsprünge hinweg (z. B. Armaturen), ohne dass auf hohe Spannkraft verzichtet werden muss.
Vorteile
- Minimierung der Störkonturen des Futters durch Abfräsungen am Futterkörper
- Übermäßig großer Backenhub für flexiblen Futtereinsatz
- Lange Lebensdauer - Abdichtung gegen Schmutz und Wasser
- Große Spanngenauigkeit durch bewährtes Keilhakensystem
Weitere Infos
- Kraftspannfutter ohne Durchgang KFD-G, Größe 315, 2-Backen, mit großem Backenhub, Zylindrische Zentrieraufnahme, gewichtserleichtert
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Aufnahme: | 220 mm |
|---|---|
| Aussendurchmesser Futter mm: | 315 mm |
| Backenanzahl: | 2 |
| Backenbreite: | 55 mm |
| Backenhub mm: | 14.4 mm |
| Backenlänge: | 128.5 mm |
| Befestigungsgewinde mm: | M 20 mm |
| Befestigungsschraube mm: | 4 x M 16 mm |
| Bohrung Ø: | | mm |
| Breite Gewichtserleichterung mm: | 120 mm |
| Durchmesser Kontermutter mm: | 44 mm |
| Durchmesser Teilkreis mm: | 171.4 mm |
| Flugkreisdurchmesser mm: | 334 mm |
| Gesamtlänge: | | mm |
| Gewicht ohne Backen: | 36,5 |
| Gewindeanschluss mm: | M 22 mm |
| Gewindelänge Befestigungsschraube mm: | 25 mm |
| Gewindelänge Kolbenanschluss mm: | 50 mm |
| Größe: | 315 |
| Höhe Futter 1 mm: | 105,7 mm |
| Höhe Futter mm: | 102 mm |
| Kolbendurchmesser mm: | 98 mm |
| Kolbenhub in mm: | 31 mm |
| Massenträgheitsmoment: | 0,4 |
| Maximale Backenstellung: | 37 |
| Maximale Betätigungskraft: | 45 |
| Maximale Kolbenstellung: | 60 |
| Maximale Nutensteinstellung: | 103 |
| Minimale Backenstellung: | 22,6 |
| Minimale Kolbenstellung: | 29 |
| Minimale Nutensteinstellung: | 31 |
| Nutensteinstellung mm: | 14 mm |
| Passender Zylinder: | OVS-130 |
| Spannkraft: | 29 |
| Tiefe Aufnahme mm: | 6 mm |
| Zulässige Drehzahl: | 2200 |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Kraftspannfutter KFD-G 315, 2-Backen, großer Backenhub, Zylindrische Zentrieraufnahme
- Kreuzversatz Futter, Futter- und Backen-Befestigungsschrauben (ohne Aufsatzbacken)
- Spitzverzahnung Futter, Futter- und Backen-Befestigungsschrauben, Nutensteine (ohne Aufsatzbacken)
