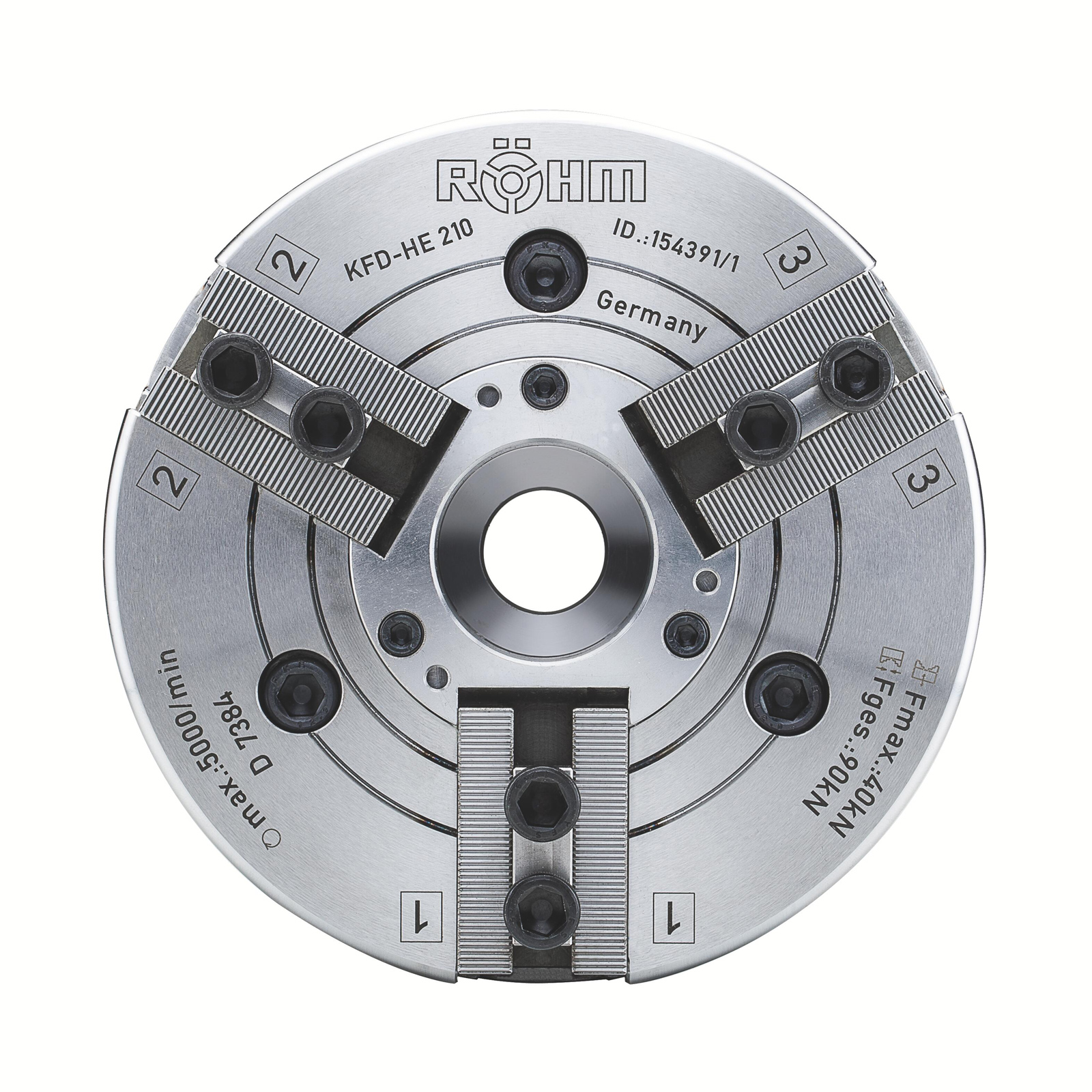

"Röhm Kraftspannfutter KFD-HE 254, 3-Backen, Spitzverzahnung 60°, neutrale Ausführung - 154392"
Kurzbeschreibung
- Standardausführung mit zylindrischer Zentrieraufnahme.
- 3-Backenausführung mit Spitzverzahnung 90° und 60°.
- Universeller Zugrohradapter bei Spitzverzahnung 60°.
Technische Merkmale
- Kraftübersetzung mittels Keilhakenprinzip
- Direktschmierung aller Verschleißflächen
- Stabile Futterkonstruktion
Einsatzbereiche
- Standard-Kraftspannfutter mit Durchgang für die Stangen- und Rohrbearbeitung als auch für flanschartige Werkstücke.
Vorteile
- Großer Durchgang für die Hohl- oder Teilhohlspannung
- Lang erprobtes Futterprinzip für höchste Lebensdauer
Weitere Infos
- Kraftspannfutter mit großem Durchgang KFD-HE, Größe 254, 3-Backen, Spitzverzahnung 60°, in neutraler Ausführung des Zugrohranschlusses, Zugrohradapter vorbereitet
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

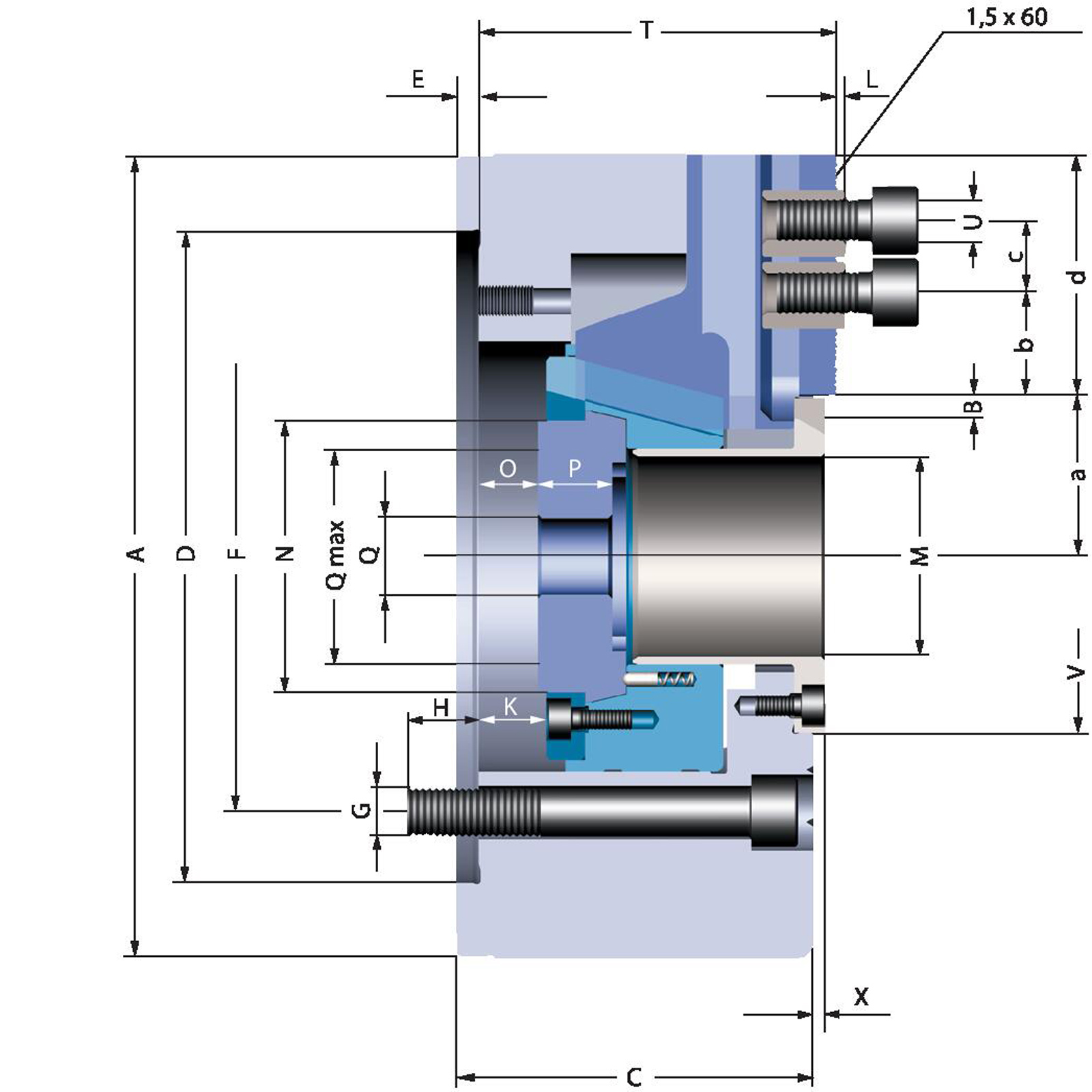

| Aufnahme: | 220 mm |
|---|---|
| Aussendurchmesser Futter mm: | 254 mm |
| Aussendurchmesser Gewindering mm: | 94 mm |
| Backenanzahl: | 3 |
| Backenbreite: | 50 mm |
| Backenhub mm: | 5.1 mm |
| Backenlänge: | 71 mm |
| Befestigungsgewinde mm: | M 12 mm |
| Befestigungsschraube mm: | 3 x M 16 mm |
| Bohrung Ø: | | mm |
| Durchgang 1 mm: | Ø 45 mm |
| Durchgang mm: | 75 mm |
| Durchmesser Teilkreis mm: | 171.4 mm |
| Flugkreis-Ø Aufsatzbacke mm: | 345 mm |
| Gesamtlänge: | | mm |
| Gewicht ohne Backen: | 29 |
| Gewindeanschluss mm: | M 85 x 2 mm |
| Gewindelänge Befestigungsschraube mm: | 23 mm |
| Gewindelänge Kolbenanschluss mm: | 28 mm |
| Größe: | 254 |
| Höhe Futter 1 mm: | 101 mm |
| Höhe Futter mm: | 101 mm |
| Kolbenhub in mm: | 19 mm |
| Massenträgheitsmoment: | 0,22 |
| Maximale Backenstellung: | 56 |
| Maximale Betätigungskraft: | 60 |
| Maximale Kolbenstellung: | 8,7 |
| Minimale Backenstellung: | 50,9 |
| Minimale Kolbenstellung: | -10,3 |
| Minimale Nutensteinstellung: | 30 |
| Nutensteinstellung mm: | 8 mm |
| Passender Zylinder: | OVS-150 / SZS-77/170 |
| Spannkraft: | 135 |
| Tiefe Aufnahme mm: | 6 mm |
| Zentrierdurchmesser mm: | 125 mm |
| Zulässige Drehzahl: | 4500 |
| Überstand Deckel mm: | 3 mm |
| Überstand Nutenstein mm: | 3,2 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Kraftspannfutter KFD-HE 254, 3-Backen, Spitzverzahnung 60°, neutrale Ausführung
- Futter, Futter- und Backen-Befestigungsschrauben, Montageschlüssel, Nutensteine (ohne Aufsatzbacken)
