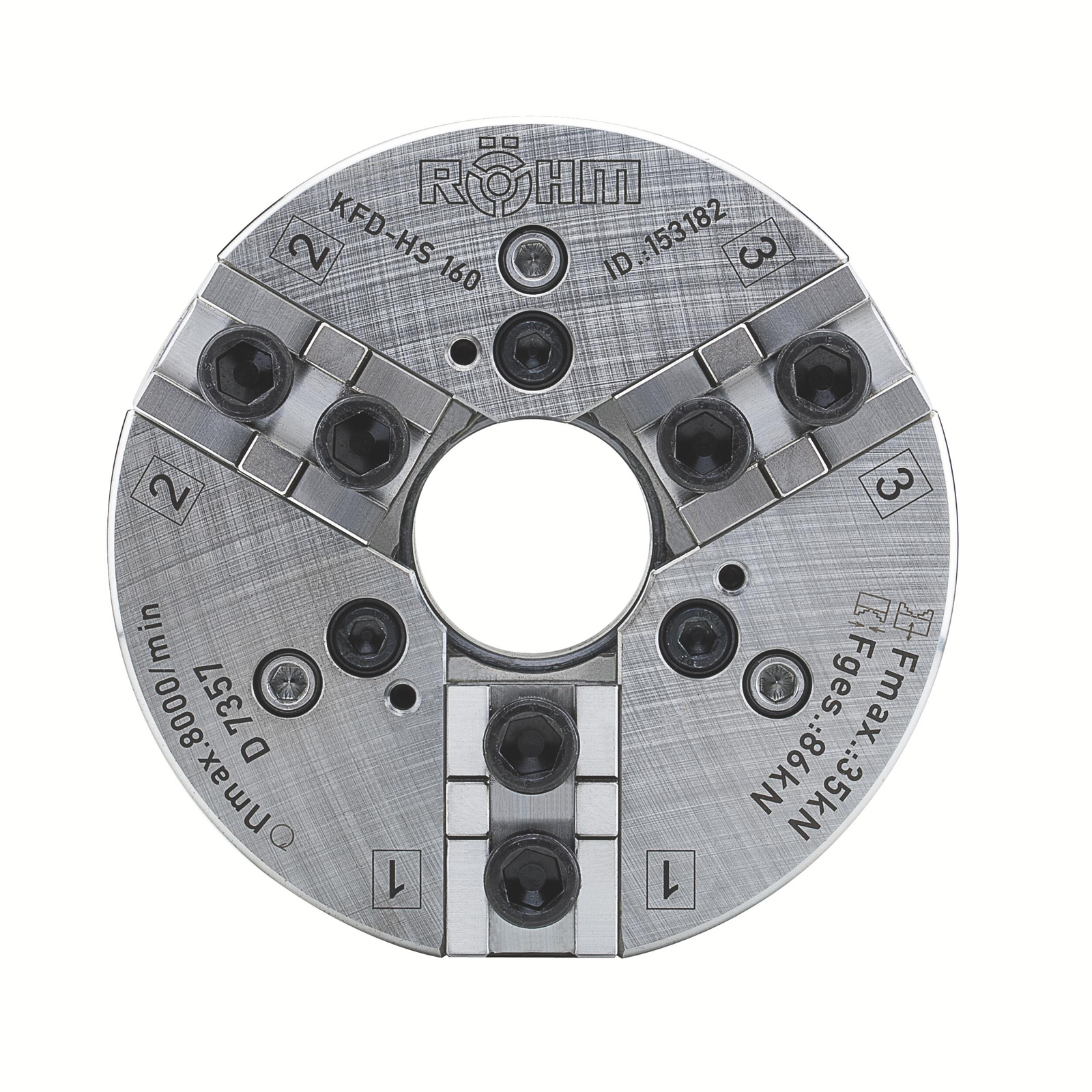

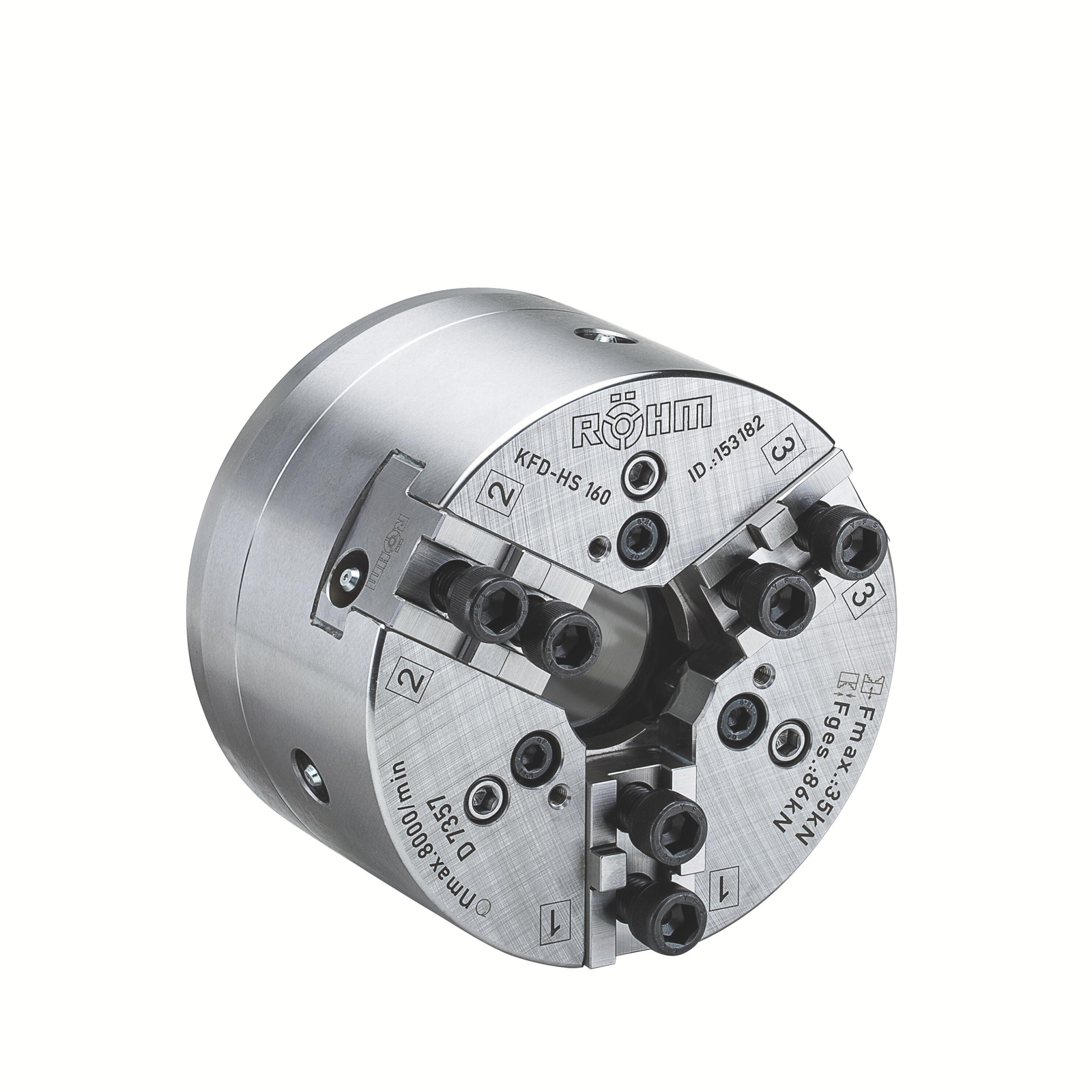

"Röhm Kraftspannfutter KFD-HS 200, 3-Backen, Kreuzversatz, Zylindrische Zentrieraufnahme - 154239"
Kurzbeschreibung
- Kraftspannfutter mit zylindrischer Zentrieraufnahme oder Kurzkegelaufnahme erhältlich.
- 3-Backenausführung mit Spitzverzahnung 90° oder Kreuzversatz.
- 2-Backenausführung mit Spitzverzahnung 90°.
Technische Merkmale
- Universelle Konstruktion des Kolbenanschlusses (Kolben ragt auch bei zurückgefahrener Kolbenstellung nicht in den Bereich der Spindelbohrung)
- Lange Backenführung
- Verwendung von Spanneinsätzen für Stangenbearbeitung möglich (Sonderausführung)
Einsatzbereiche
- Premium-Kraftspannfutter mit Durchgang für höchste Drehzahlen und optimiertes Fliehkraftverhalten.
Vorteile
- Geringe Fliehkraftverluste und höchste Drehzahlen durch spezielles Keilhakensystem mit Ringkolben
- Überdurchschnittlich großer Durchgang für breites Werkstückspektrum
- Höchste Genauigkeit durch steife Futterkonstruktion
- Schnelles Umrüsten auf eine andere Spindelaufnahme durch einfaches Auswechseln des Zentrierflansches
Weitere Infos
- Kraftspannfutter mit Durchgang KFD-HS, Größe 200, 3-Backen, Kreuzversatz, Zylindrische Zentrieraufnahme, Anschlussmaße nach DIN 6353
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

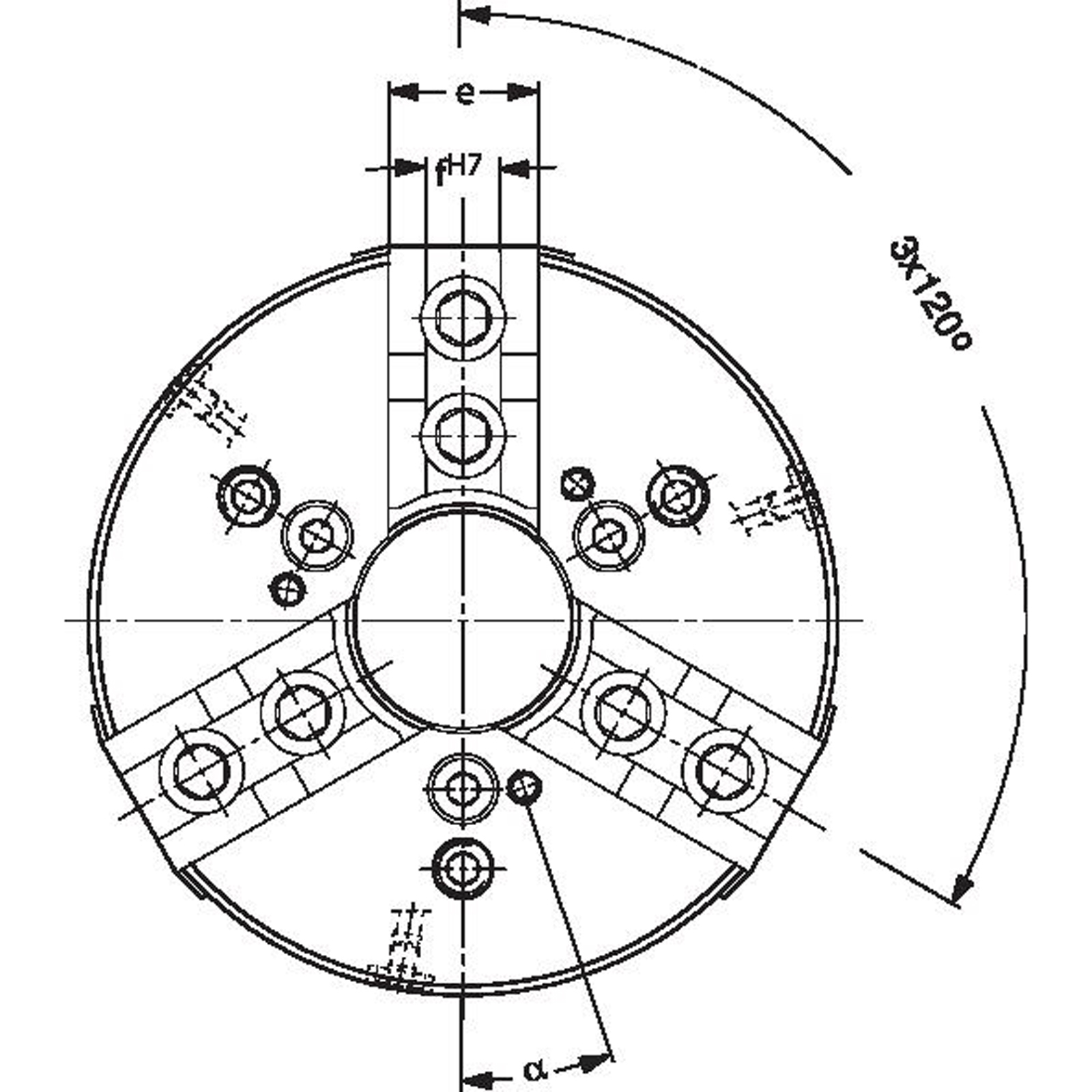

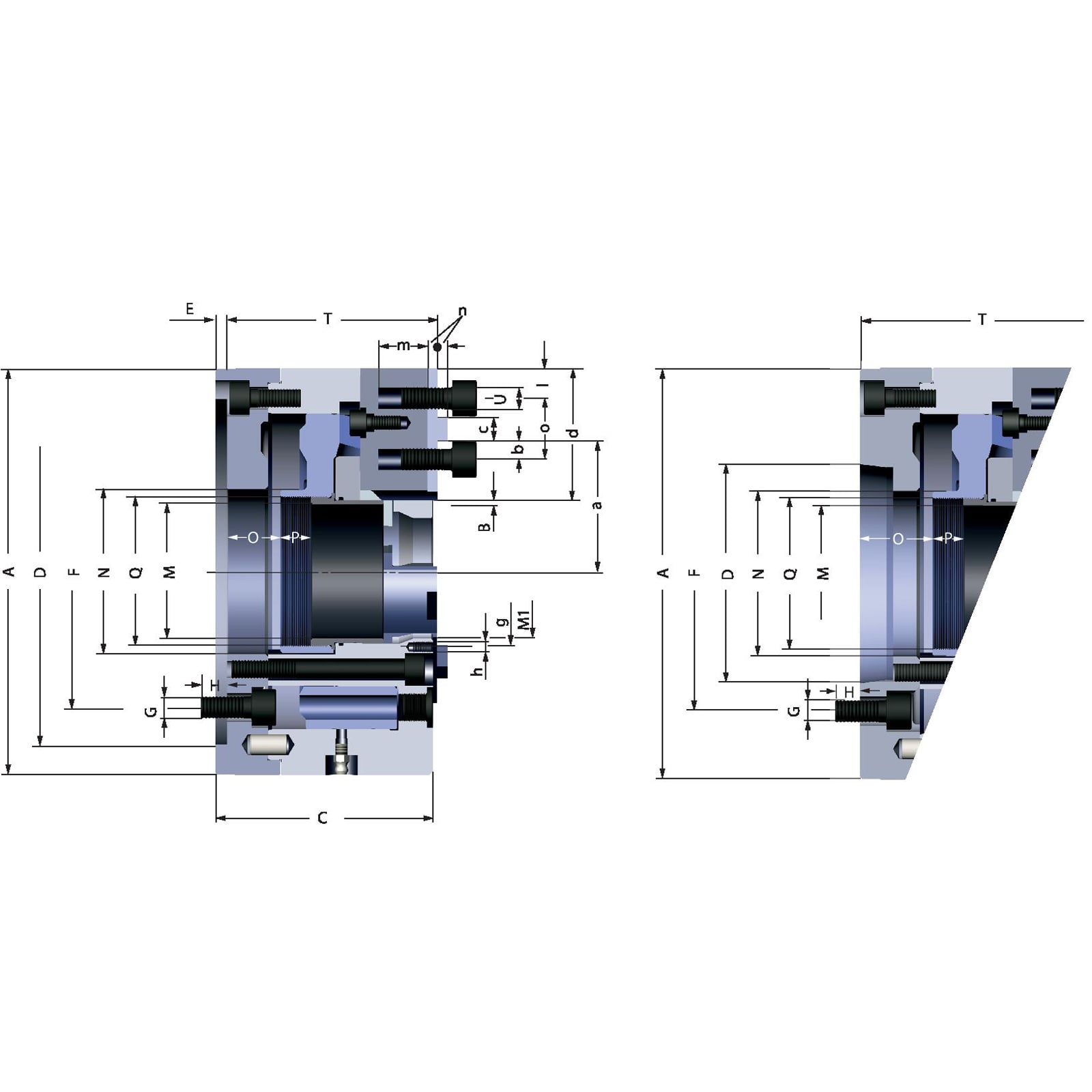

| Aufnahme: | ZA 170 mm |
|---|---|
| Aussendurchmesser Futter mm: | 200 mm |
| Backenanzahl: | 3 |
| Backenbreite: | 40 mm |
| Backenhub mm: | 5 mm |
| Backenlänge: | 65 mm |
| Befestigungsgewinde 1: | M6x10 |
| Befestigungsgewinde mm: | M12 mm |
| Befestigungsschraube mm: | 3xM12 mm |
| Bohrung Ø: | | mm |
| Breite Steg mm: | 12 mm |
| Durchgang mm: | 66 mm |
| Durchmesser Kolbenhals mm: | 80 mm |
| Durchmesser Teilkreis mm: | 133.4 mm |
| Flugkreis-Ø Aufsatzbacke mm: | 210 mm |
| Gesamtlänge: | | mm |
| Gewicht ohne Backen: | 20 |
| Gewindeanschluss mm: | M74x1,5 mm |
| Gewindebohrungsabstand mm: | 15 mm |
| Gewindelänge Befestigungsschraube mm: | 18 mm |
| Gewindelänge Kolbenanschluss mm: | 15 mm |
| Größe: | 200 |
| Höhe Futter 1 mm: | 103 mm |
| Höhe Futter mm: | 107 mm |
| Kolbenhub in mm: | 18,5 mm |
| Lochabstand mm: | 30 mm |
| Massenträgheitsmoment: | 0,1 |
| Maximale Backenstellung: | 64 |
| Maximale Betätigungskraft: | 48 |
| Maximale Kolbenstellung: | 26 |
| Minimale Backenstellung: | 59 |
| Minimale Kolbenstellung: | 7,5 |
| Passender Zylinder: | OVS-130 / SZS-67/150 |
| Spannkraft: | 110 |
| Teilkreisdurchmesser 1 mm: | 84 mm |
| Tiefe Aufnahme mm: | 6 mm |
| Tiefe Gewinde mm: | 20 mm |
| Tiefe Nut mm: | 5 mm |
| Winkel: | 20° |
| Zentrierdurchmesser mm: | 66 mm |
| Zulässige Drehzahl: | 6500 |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Kraftspannfutter KFD-HS 200, 3-Backen, Kreuzversatz, Zylindrische Zentrieraufnahme
- Futter, Futter- und Backen-Befestigungsschrauben, Montageschlüssel, Nutensteine (ohne Aufsatzbacken)
