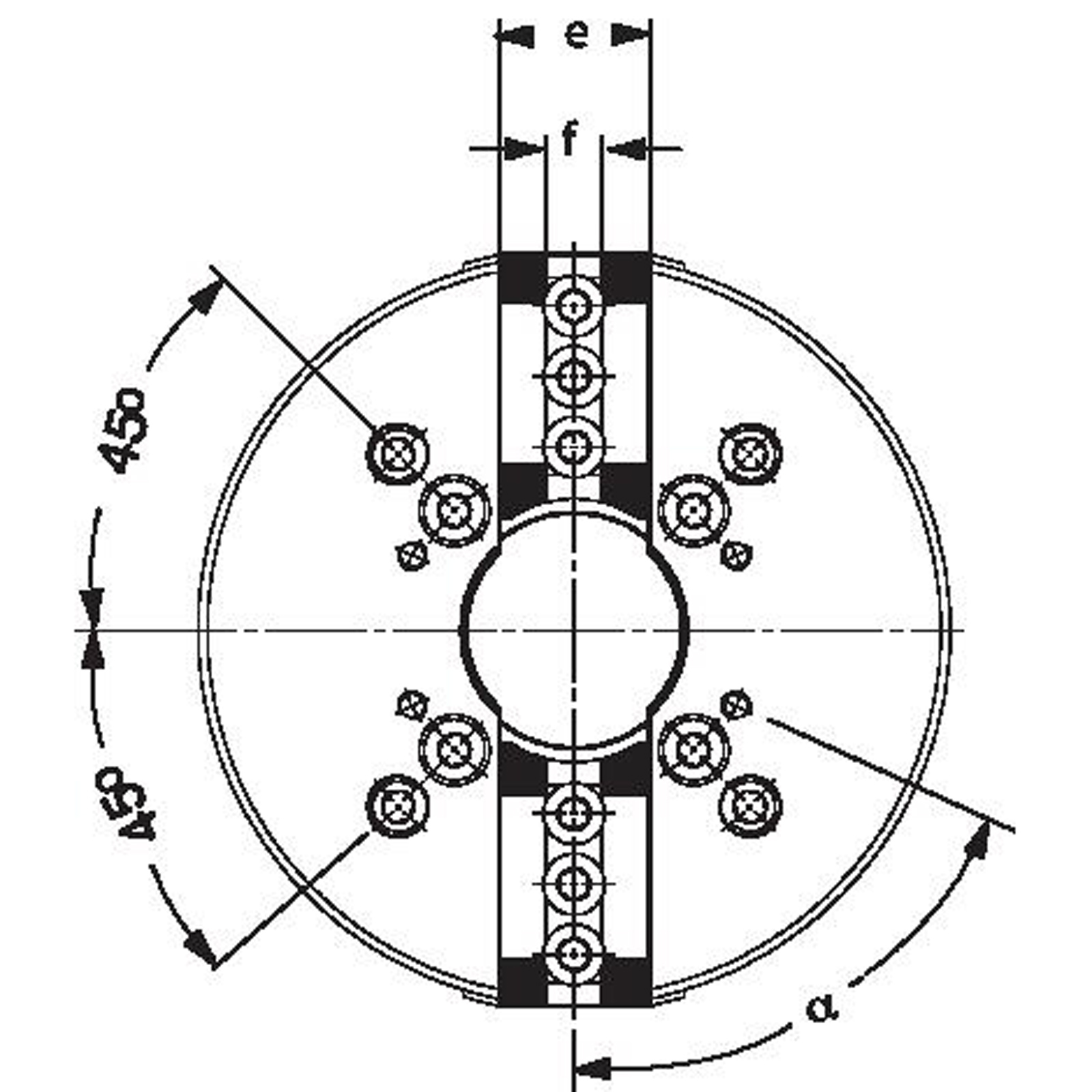

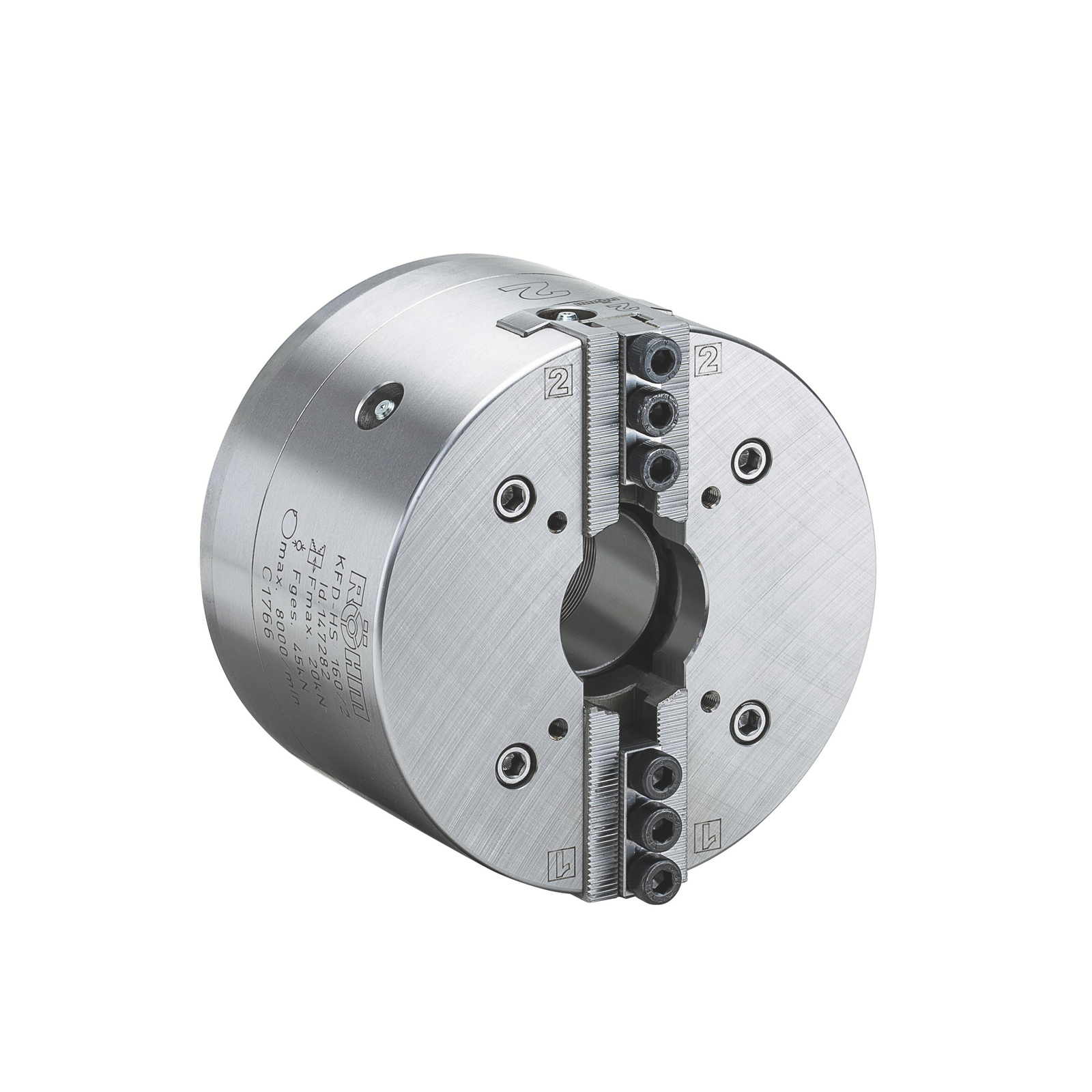

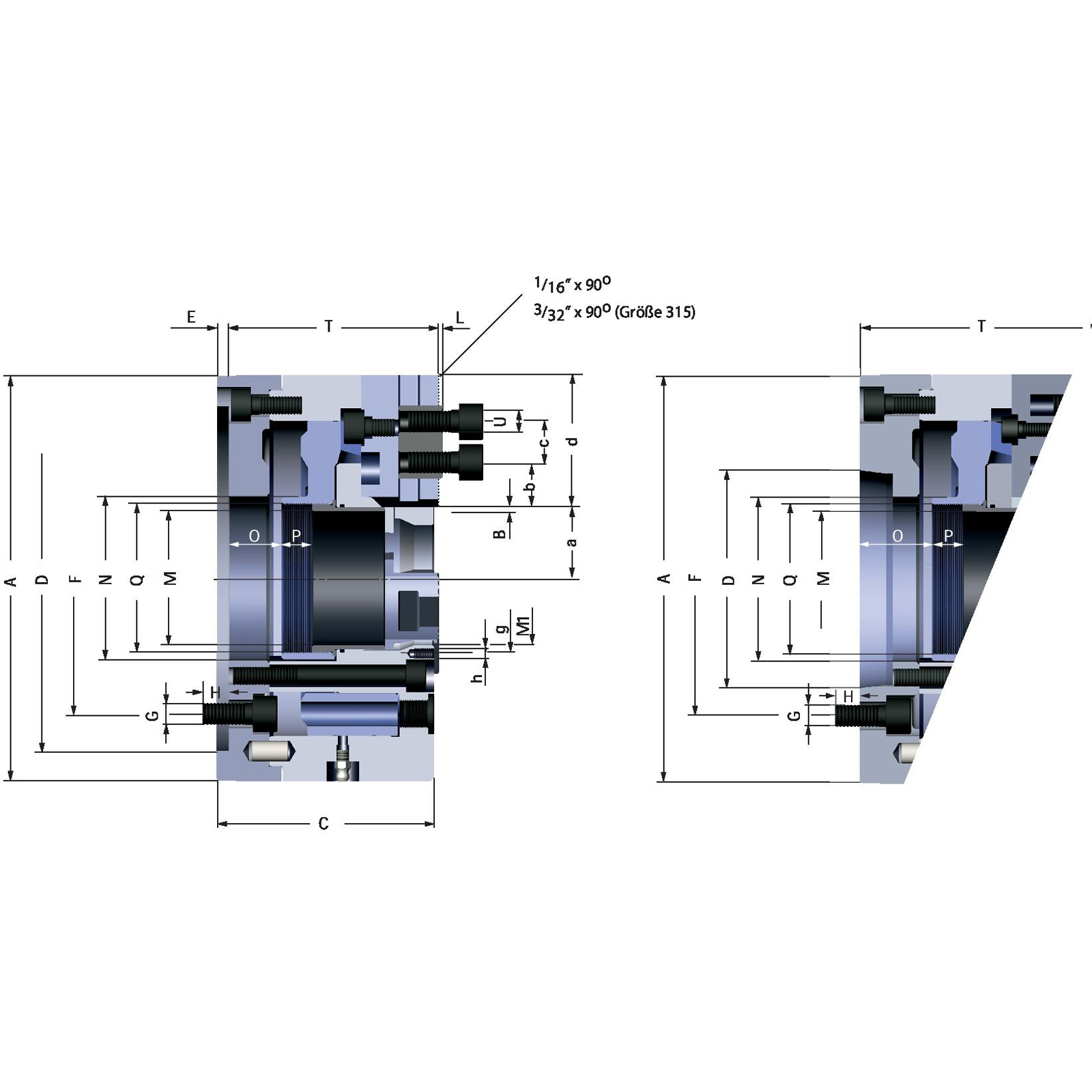

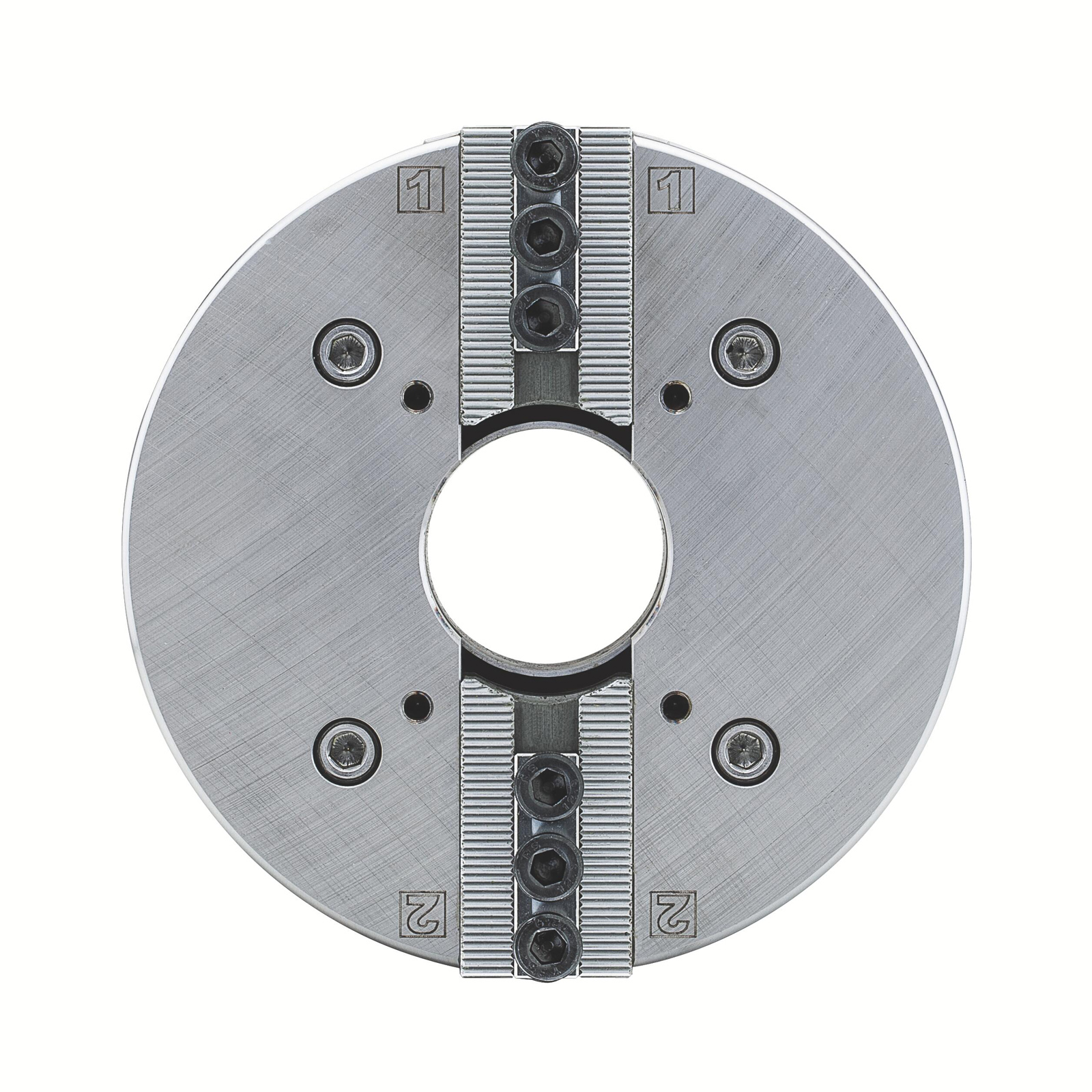

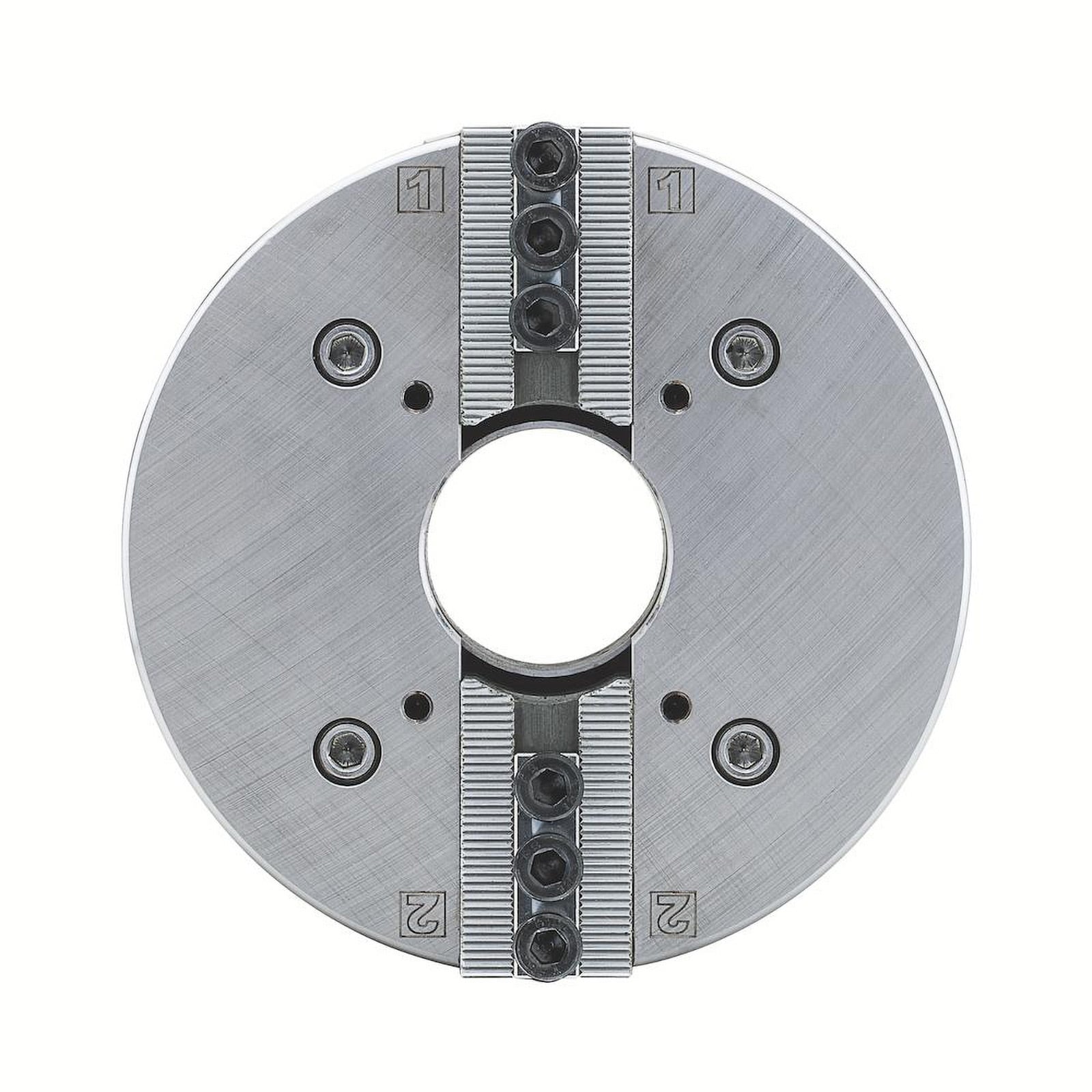

"Röhm Kraftspannfutter KFD-HS 250, 2-Backen, Spitzverzahnung 90°, Zylindrische Zentrieraufnahme 220 - 148036"
Kurzbeschreibung
- Kraftspannfutter mit zylindrischer Zentrieraufnahme oder Kurzkegelaufnahme erhältlich.
- 3-Backenausführung mit Spitzverzahnung 90° oder Kreuzversatz.
- 2-Backenausführung mit Spitzverzahnung 90°.
Technische Merkmale
- Universelle Konstruktion des Kolbenanschlusses (Kolben ragt auch bei zurückgefahrener Kolbenstellung nicht in den Bereich der Spindelbohrung)
- Lange Backenführung
- Verwendung von Spanneinsätzen für Stangenbearbeitung möglich (Sonderausführung)
Einsatzbereiche
- Premium-Kraftspannfutter mit Durchgang für höchste Drehzahlen und optimiertes Fliehkraftverhalten.
Vorteile
- Geringe Fliehkraftverluste und höchste Drehzahlen durch spezielles Keilhakensystem mit Ringkolben
- Überdurchschnittlich großer Durchgang für breites Werkstückspektrum
- Höchste Genauigkeit durch steife Futterkonstruktion
- Schnelles Umrüsten auf eine andere Spindelaufnahme durch einfaches Auswechseln des Zentrierflansches
Weitere Infos
- Kraftspannfutter mit Durchgang KFD-HS, Größe 250, 2-Backen, Spitzverzahnung 90°, Zylindrische Zentrieraufnahme, Anschlussmaße nach DIN 6353
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Aufnahme: | ZA 220 mm |
|---|---|
| Aussendurchmesser Futter mm: | 250 mm |
| Backenanzahl: | 2 |
| Backenbreite: | 50 mm |
| Backenhub mm: | 6.2 mm |
| Backenlänge: | 75 mm |
| Befestigungsgewinde 1: | M6x10 |
| Befestigungsgewinde mm: | M12 mm |
| Befestigungsschraube mm: | 4xM16 mm |
| Bohrung Ø: | | mm |
| Durchgang mm: | 86 mm |
| Durchmesser Kolbenhals mm: | 99 mm |
| Durchmesser Teilkreis mm: | 171.4 mm |
| Flugkreis-Ø Aufsatzbacke mm: | 305 mm |
| Gesamtlänge: | | mm |
| Gewicht ohne Backen: | 40 |
| Gewindeanschluss mm: | M94x1,5 mm |
| Gewindelänge Befestigungsschraube mm: | 24 mm |
| Gewindelänge Kolbenanschluss mm: | 25 mm |
| Größe: | 250 |
| Höhe Futter 1 mm: | 124 mm |
| Höhe Futter mm: | 128 mm |
| Kolbenhub in mm: | 23 mm |
| Lochabstand 1 mm: | 19 mm |
| Massenträgheitsmoment: | 0,35 |
| Maximale Backenstellung: | 50 |
| Maximale Betätigungskraft: | 42 |
| Maximale Kolbenstellung: | 17 |
| Maximale Nutensteinstellung: | 47,5 |
| Minimale Backenstellung: | 43,8 |
| Minimale Kolbenstellung: | -6 |
| Minimale Nutensteinstellung: | 6 |
| Passender Zylinder: | OVS-150 / SZS-67/150 |
| Spannkraft: | 94 |
| Teilkreisdurchmesser 1 mm: | 108 mm |
| Tiefe Aufnahme mm: | 6 mm |
| Winkel: | 60° |
| Zentrierdurchmesser mm: | 94 mm |
| Zulässige Drehzahl: | 5000 |
| Überstand Nutenstein mm: | 2,5 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Kraftspannfutter KFD-HS 250, 2-Backen, Spitzverzahnung 90°, Zylindrische Zentrieraufnahme 220
- Futter, Futter- und Backen-Befestigungsschrauben, Montageschlüssel, Nutensteine (ohne Aufsatzbacken)
