"Röhm KRF 70, 3-Backen, mit Grundplatte, Gusskörper - 150595"
Kurzbeschreibung
- Planspiralfutter in Gussausführung.
Technische Merkmale
- Mit einem Satz nach außen gestufter Backen (BB) im Futter montiert
- Ein Satz nach innen gestufter Backen (DB)
- Größe 70 mit Umkehrbacken
- Befestigungsschrauben
Einsatzbereiche
- 3-Backenfutter mit Grundplatte zum Positionieren und Befördern von Werkstücken, z.B. auf Messmaschinen.
Vorteile
- Einfaches Spannen des Werkstückes durch Drehen des Spannrings
- Größen 125 - 200: inkl. 4 Gewindestifte zur Feineinstellung bei der Montage
- Gusskörper
Weitere Infos
- Kranzspannfutter KRF, Größe 70, 3-Backen, mit Grundplatte, mit Bohr- und Drehbacken, Gusskörper
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

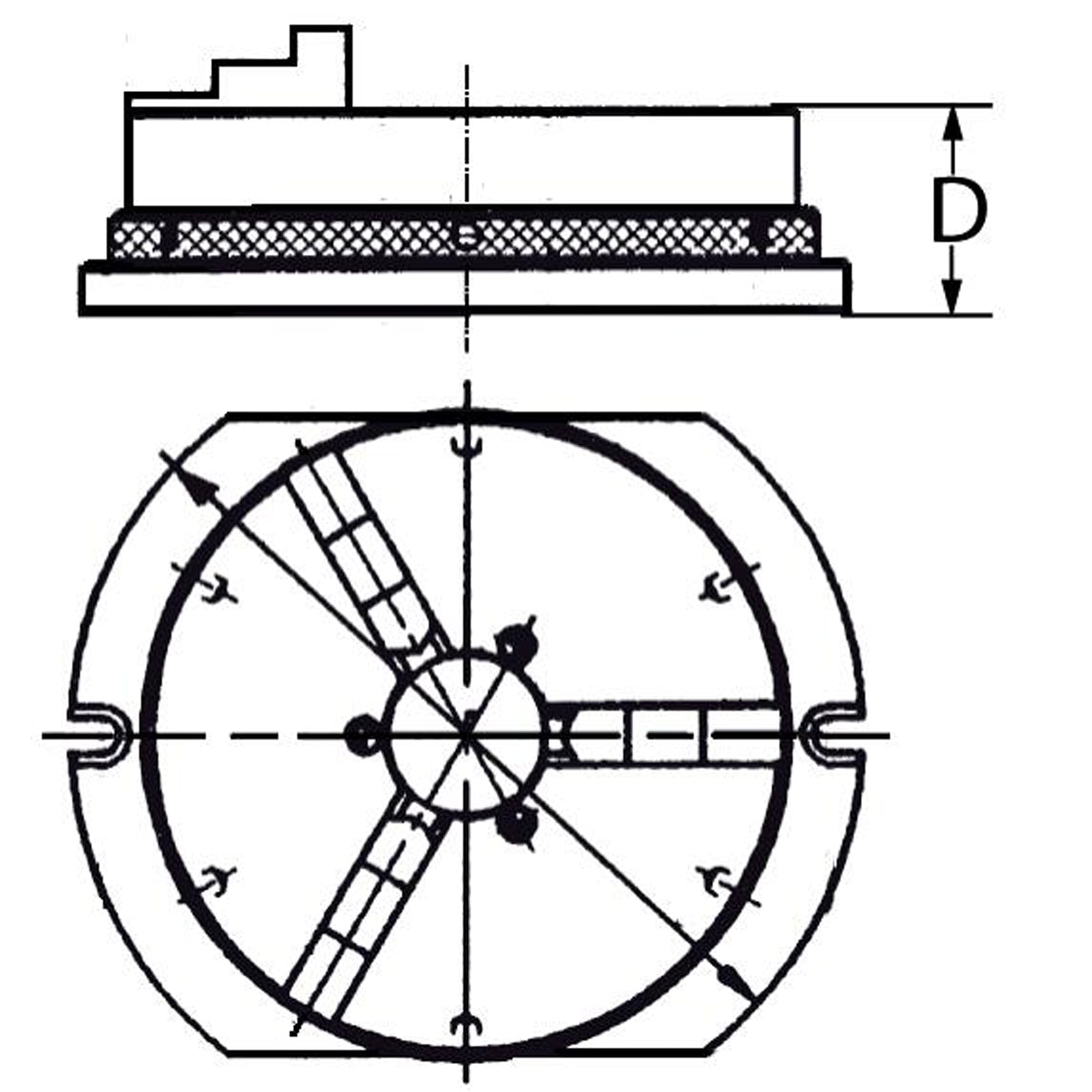

| Abstand Schrauben mm: | 87 mm |
|---|---|
| Aussendurchmesser Grundplatte mm: | 100 mm |
| Backenlänge: | 32 mm |
| Bohrung Ø: | | mm |
| Drehmoment: | 12 Nm |
| Durchgang mm: | 16 mm |
| Durchgangsbohrung mm: | 6 mm |
| Gesamtlänge: | | mm |
| Größe: | 70 |
| Höhe Futter mm: | 46.4 mm |
| Höhe Grundplatte mm: | 13 mm |
| Spannkraft: | 2.5 |
| Spannweite B mm: | 2-70 mm |
| Zoll: | 2¾ |
Hersteller
In der Lieferung enthalten:
- 1x Röhm KRF 70, 3-Backen, mit Grundplatte, Gusskörper
