"Röhm KRF 70, 3-Backen, mit Spannstift, Zylindrische Zentrieraufnahme, Gusskörper - 148793"
Kurzbeschreibung
- Planspiralfutter in Gussausführung.
- 3-Backen- und 4-Backenausführung.
Technische Merkmale
- 6-Backenfutter zum Schleifen von Spiralbohrern auf Anfrage lieferbar
Einsatzbereiche
- 3- und 4-Backenfutter zum Positionieren und Befördern von Werkstücken, z.B. auf Messmaschinen.
Vorteile
- Einfaches Spannen des Werkstückes durch Drehen des Spannrings
- Größen 125 - 200: inkl. 4 Gewindestifte zur Feineinstellung bei der Montage
- Gusskörper
- Backen im Futter auf Rundlauf ausgeschliffen
Weitere Infos
- Kranzspannfutter KRF, Größe 70, 3-Backen, mit Spannstift, mit Bohr- und Drehbacken, Zylindrische Zentrieraufnahme, Gusskörper
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

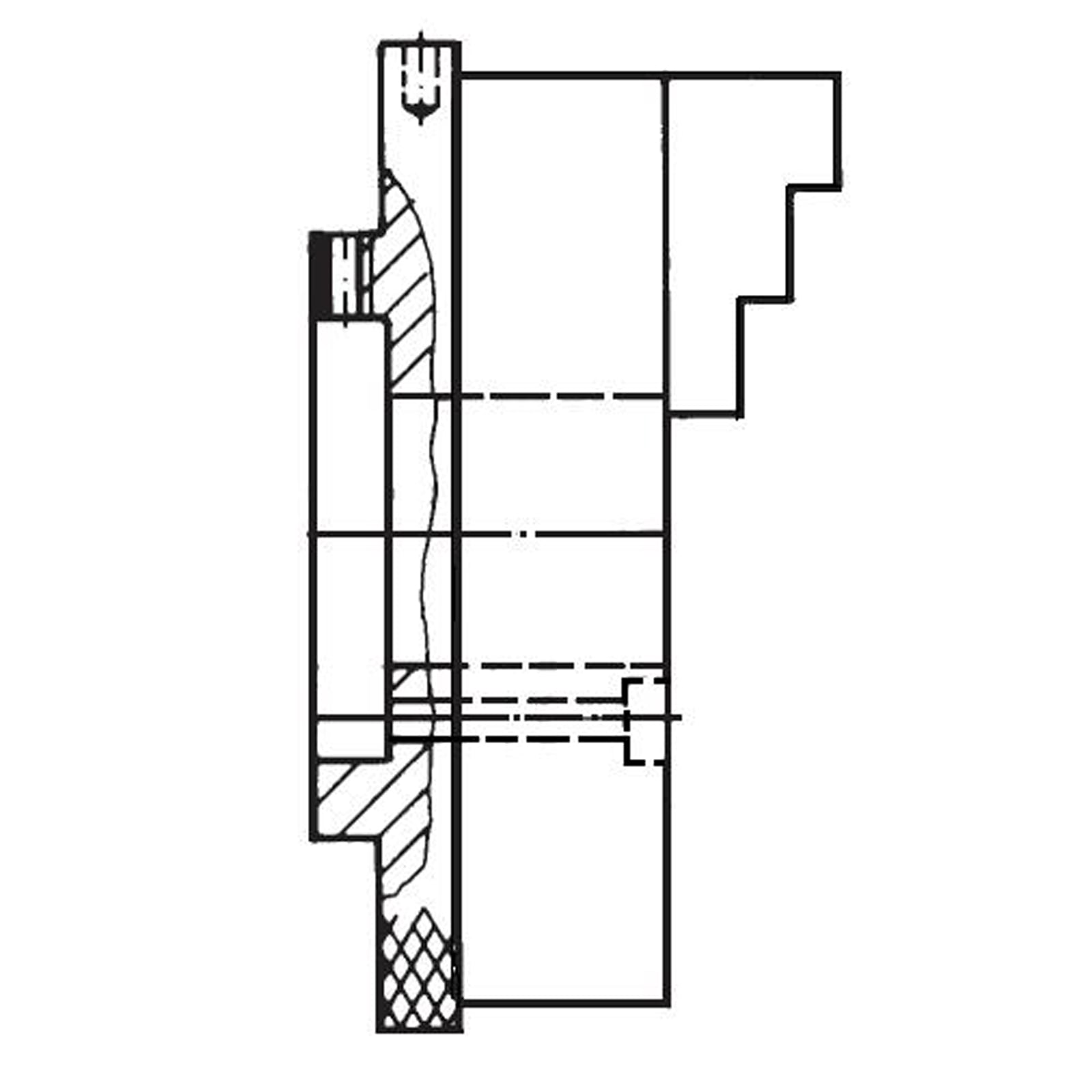

| Backenlänge: | 32 mm |
|---|---|
| Befestigungsgewinde mm: | 3xM6 mm |
| Befestigungslochkreis mm: | 39 mm |
| Bohrung Ø: | | mm |
| Drehmoment: | 12 Nm |
| Durchgang mm: | 16 mm |
| Freidrehung rückseitig mm: | 52 mm |
| Gesamtlänge: | | mm |
| Gewicht: | 1 |
| Größe: | 70 |
| Höhe Backen über Futterkörper mm: | 13.6 mm |
| Spannkraft: | 2.5 |
| Spannweite B mm: | 2-70 mm |
| Zentrierdurchmesser mm: | 48 mm |
| Zentriertiefe mm: | 1,5 mm |
| Zoll: | 2¾ |
Hersteller
In der Lieferung enthalten:
- 1x Röhm KRF 70, 3-Backen, mit Spannstift, Zylindrische Zentrieraufnahme, Gusskörper
