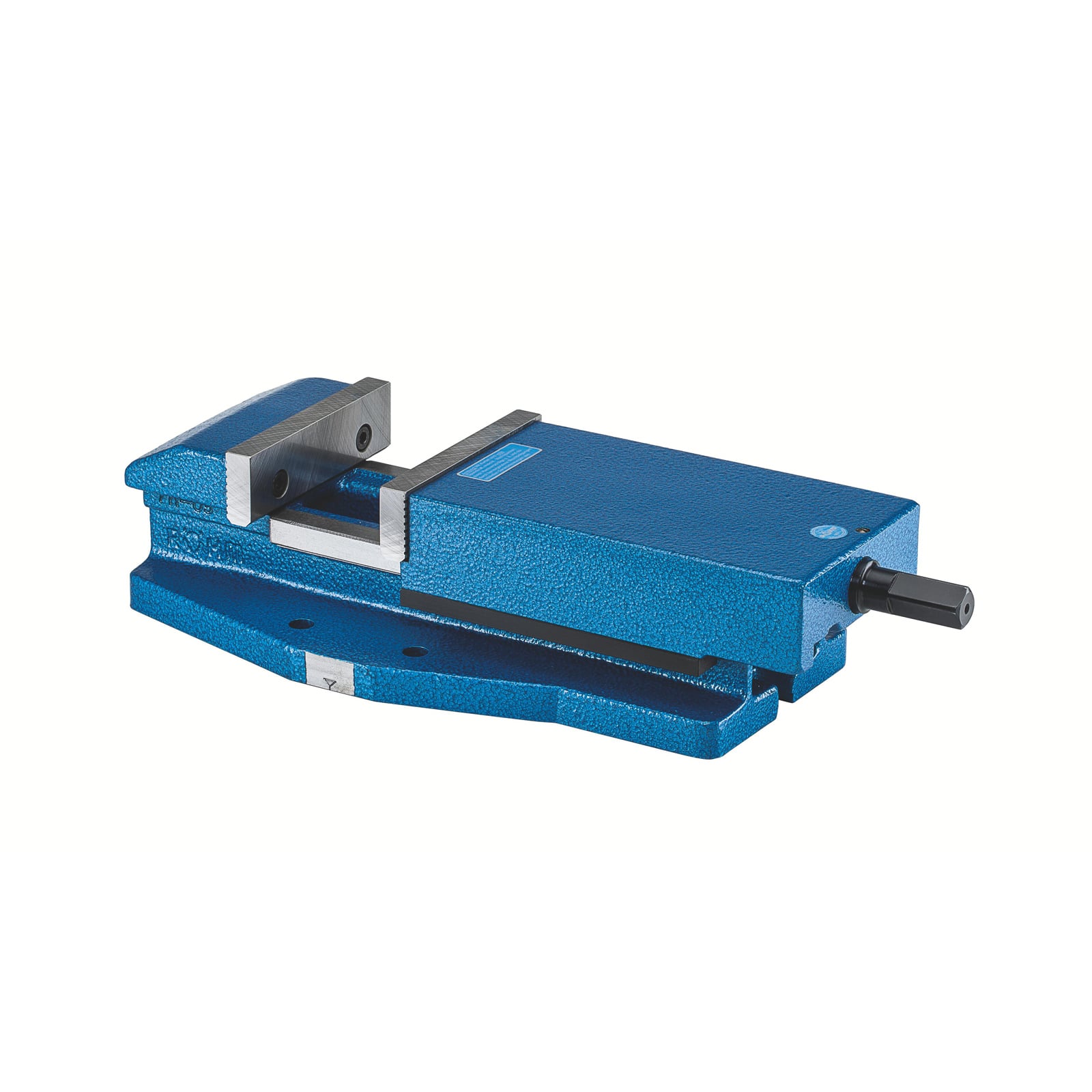

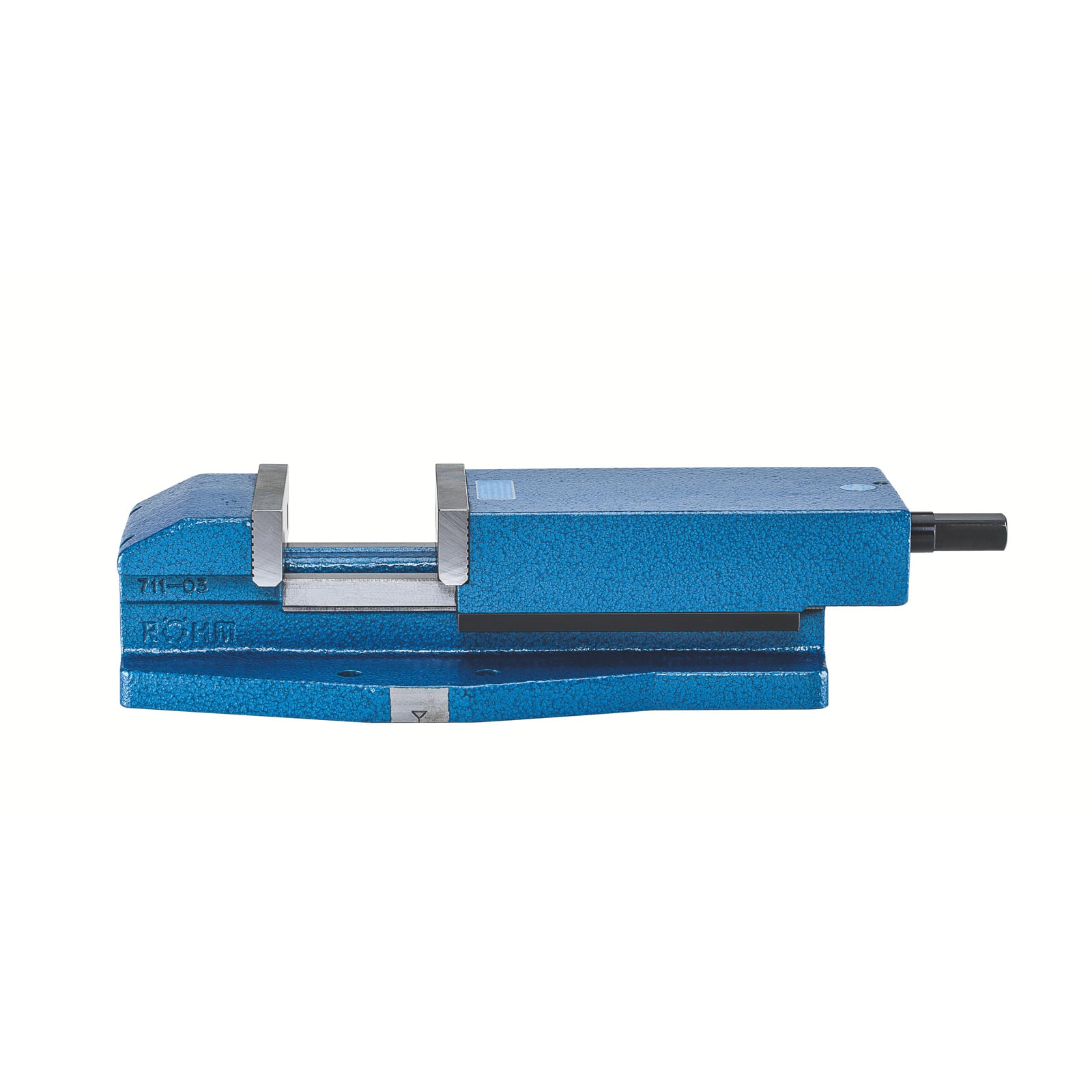

"Röhm Maschinen-Schraubstöcke RS, Größe 5, Backenbreite 200, mit Normalbacken SGN - 111648"
Kurzbeschreibung
- Spannsystem mechanisch ohne Kraftübersetzer, manuell betätigt.
Technische Merkmale
- Aus Spezialguss für vielfältigen Einsatz
- Lange Führung der beweglichen Backe
- Kraftübertragung mittels Gewindespindel
- Mit Normalbacken SGN und Handkurbel
- Einsatz auf Drehplatte mit Gradeinteilung
Einsatzbereiche
- Für konventionelle Werkzeugmaschinen.
Vorteile
- Optimales Preis-Leistungsverhältnis
- Ganzer Spannbereich durch Drehen mit der Handkurbel überbrückbar
- Spindel ist schmutz- und spänegeschützt
- Umfangreiches Backensortiment
Weitere Infos
- Maschinen-Schraubstöcke RS, Größe 5, Backenbreite 200, mit Normalbacken SGN und Handkurbel
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Ausführung: | RS |
|---|---|
| Backenanschlussmaße: Breite mm: | 125 mm |
| Backenanschlussmaße: Gewindedurchmesser 1 mm: | M10 mm |
| Backenanschlussmaße: Gewindetiefe mm: | 16 mm |
| Backenanschlussmaße: Höhe mm: | 24.6 mm |
| Backenbreite: | 200 mm |
| Bohrung Ø: | | mm |
| Breite Grundkörper mm: | 280 mm |
| Breite Spannschlitz mm: | 22 mm |
| Dicke Normalbacke mm: | 20 mm |
| Drehplattenanschluss: Befestigungsbohrung mm: | 21 mm |
| Drehplattenanschluss: Breite mm: | 210 mm |
| Drehplattenanschluss: Länge mm: | 118 mm |
| Drehplattenanschluss: Zentrierbohrung Abstand mm: | 200 mm |
| Gesamtlänge: | | mm |
| Gewicht: | 65 |
| Größe: | 5 |
| Höhe: | 145 mm |
| Höhe Backen mm: | 62.6 mm |
| Höhe Führung Grundkörper mm: | 82 mm |
| Länge: | 675 mm |
| Länge Grundkörper mm: | 460 mm |
| Länge Stirnseite bis Backenanlage mm: | 90 mm |
| Länge bewegliche Backe mm: | 322 mm |
| Spannkraft: | 55 |
| Spannweite: | 185 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Maschinen-Schraubstöcke RS, Größe 5, Backenbreite 200, mit Normalbacken SGN
