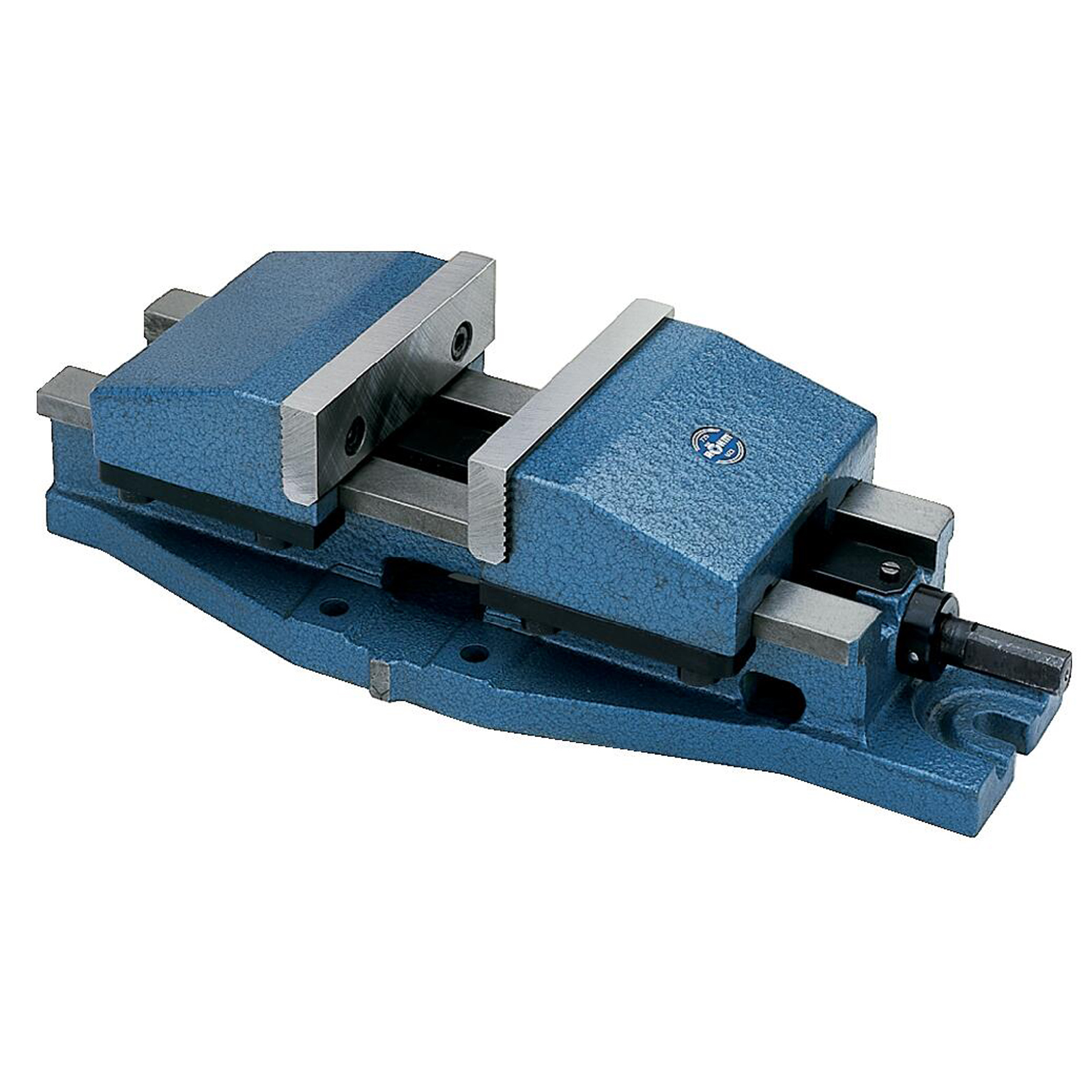

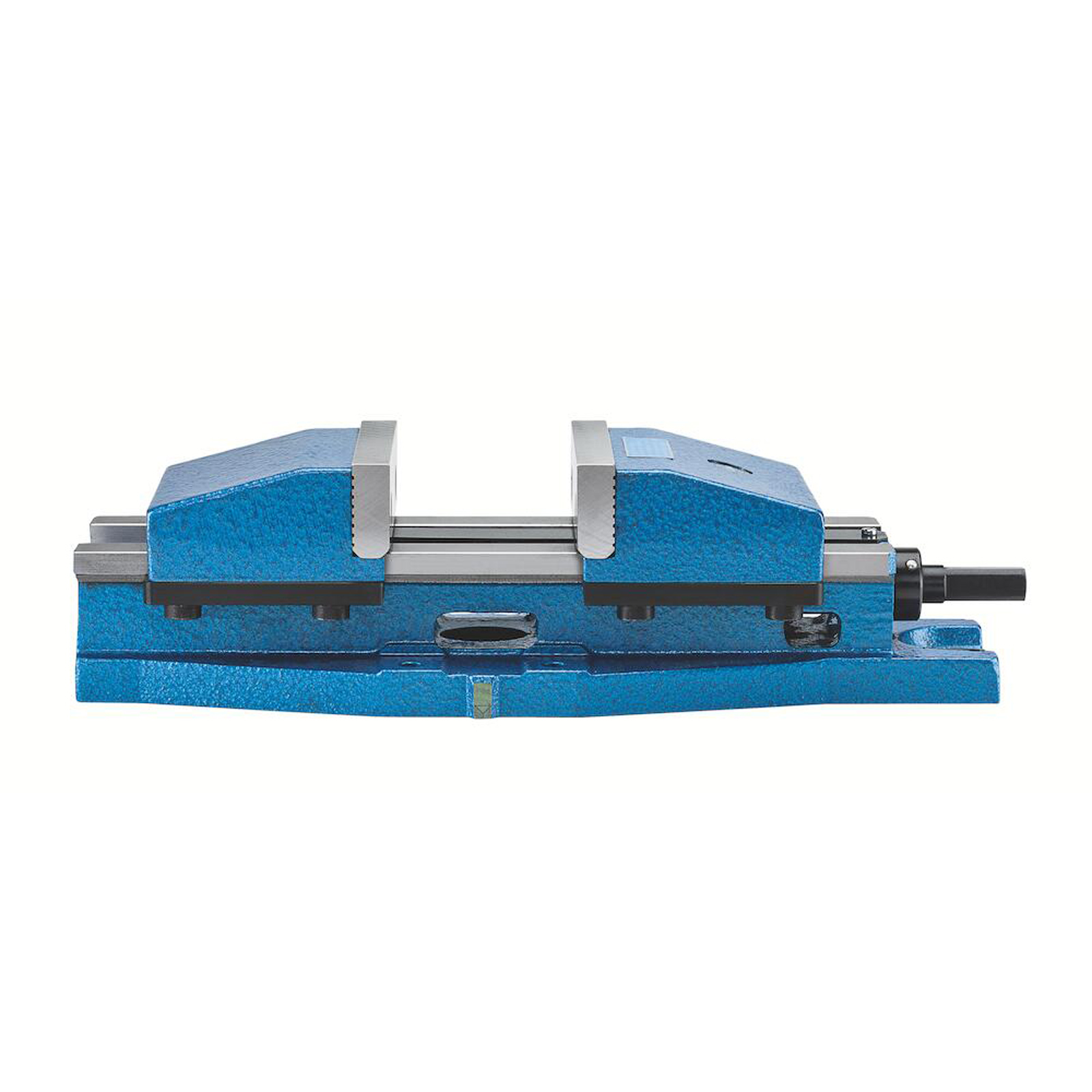

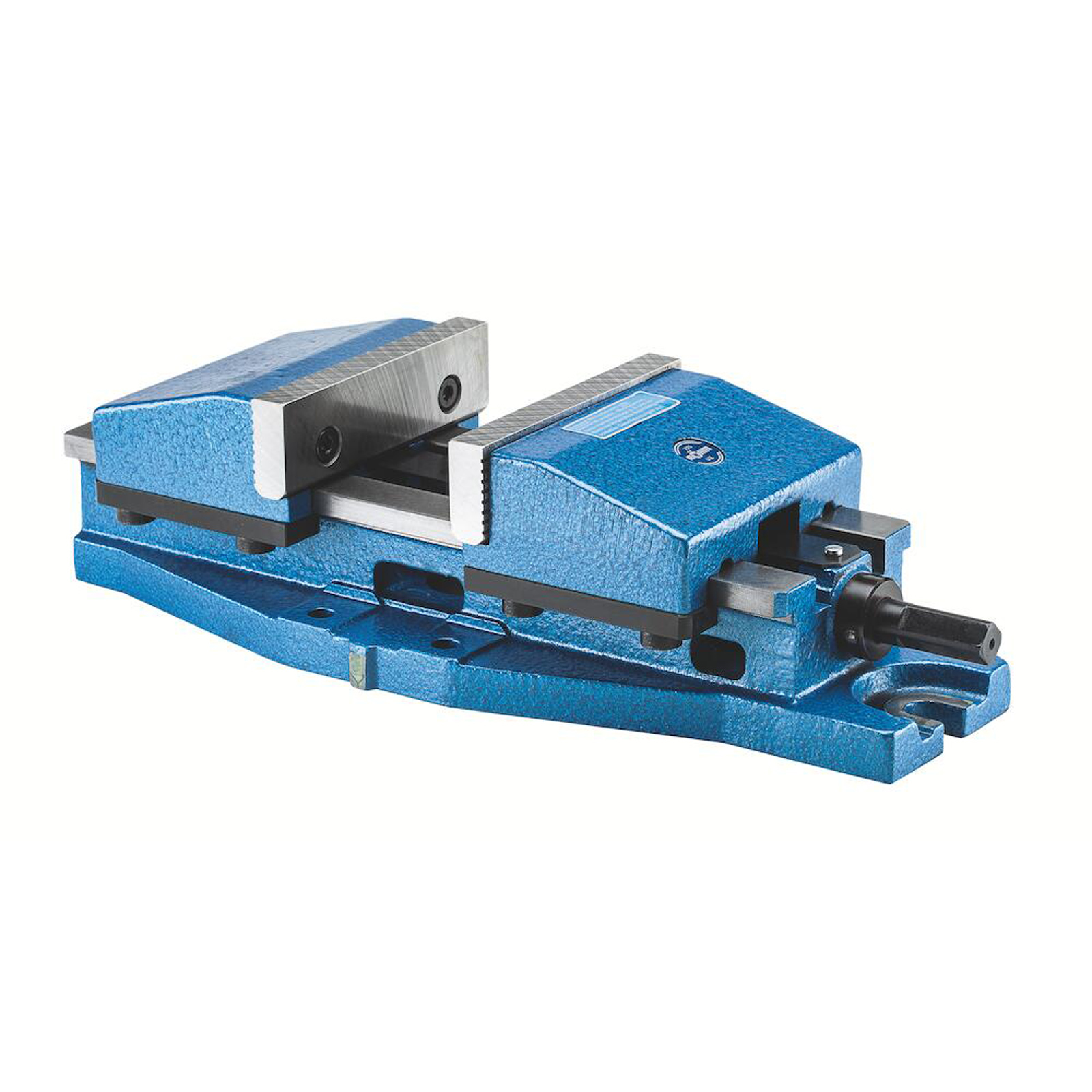

"Röhm Maschinen-Schraubstöcke UZ, Größe 2, Backenbreite 113, Zentrischspanner - 014523"
Kurzbeschreibung
- Spannsystem mechanisch ohne Kraftübersetzer, manuell betätigt.
Technische Merkmale
- Aus Spezialguss für vielfältigen Einsatz
- Einsatz auf Drehplatte mit Gradeinteilung
- Mit Normalbacken SGN und Handkurbel
- Zentrische Spannung durch Links- und Rechtsgewinde der Spindel
Einsatzbereiche
- Für konventionelle Werkzeugmaschinen.
Vorteile
- Optimales Preis-Leistungsverhältnis
- Spindel im Arbeitsbereich abgedeckt
- Umfangreiches Backensortiment
- Niedrige Bauart
- Die seitlichen Backenführungen ermöglichen ein einfaches und genaues Ausrichten des Schraubstockes
Weitere Infos
- Maschinen-Schraubstöcke UZ, Größe 2, Backenbreite 113, Zentrischspanner
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Ausführung: | UZ |
|---|---|
| Backenanschlussmaße: Breite mm: | 63 mm |
| Backenanschlussmaße: Gewindedurchmesser 1 mm: | M6 mm |
| Backenanschlussmaße: Gewindetiefe mm: | 11 mm |
| Backenanschlussmaße: Höhe mm: | 13.6 mm |
| Backenbreite: | 113 mm |
| Bohrung Ø: | - |
| Breite Grundkörper mm: | 132 mm |
| Breite Spannschlitz mm: | 13 mm |
| Dicke Normalbacke mm: | 12 mm |
| Drehplattenanschluss: Befestigungsbohrung mm: | 11 mm |
| Drehplattenanschluss: Breite mm: | 101 mm |
| Drehplattenanschluss: Länge mm: | 50 mm |
| Drehplattenanschluss: Zentrierbohrung Abstand mm: | 149 mm |
| Gesamtlänge: | - |
| Gewicht: | 12.4 |
| Größe: | 2 |
| Höhe: | 93.5 mm |
| Höhe Backen mm: | 31.6 mm |
| Höhe Führung Grundkörper mm: | 61 mm |
| Länge: | 358 mm |
| Länge Grundkörper mm: | 344 mm |
| Länge bewegliche Backe mm: | 81 mm |
| Spannkraft: | 15 |
| Spannweite: | 110 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Maschinen-Schraubstöcke UZ, Größe 2, Backenbreite 113, Zentrischspanner
