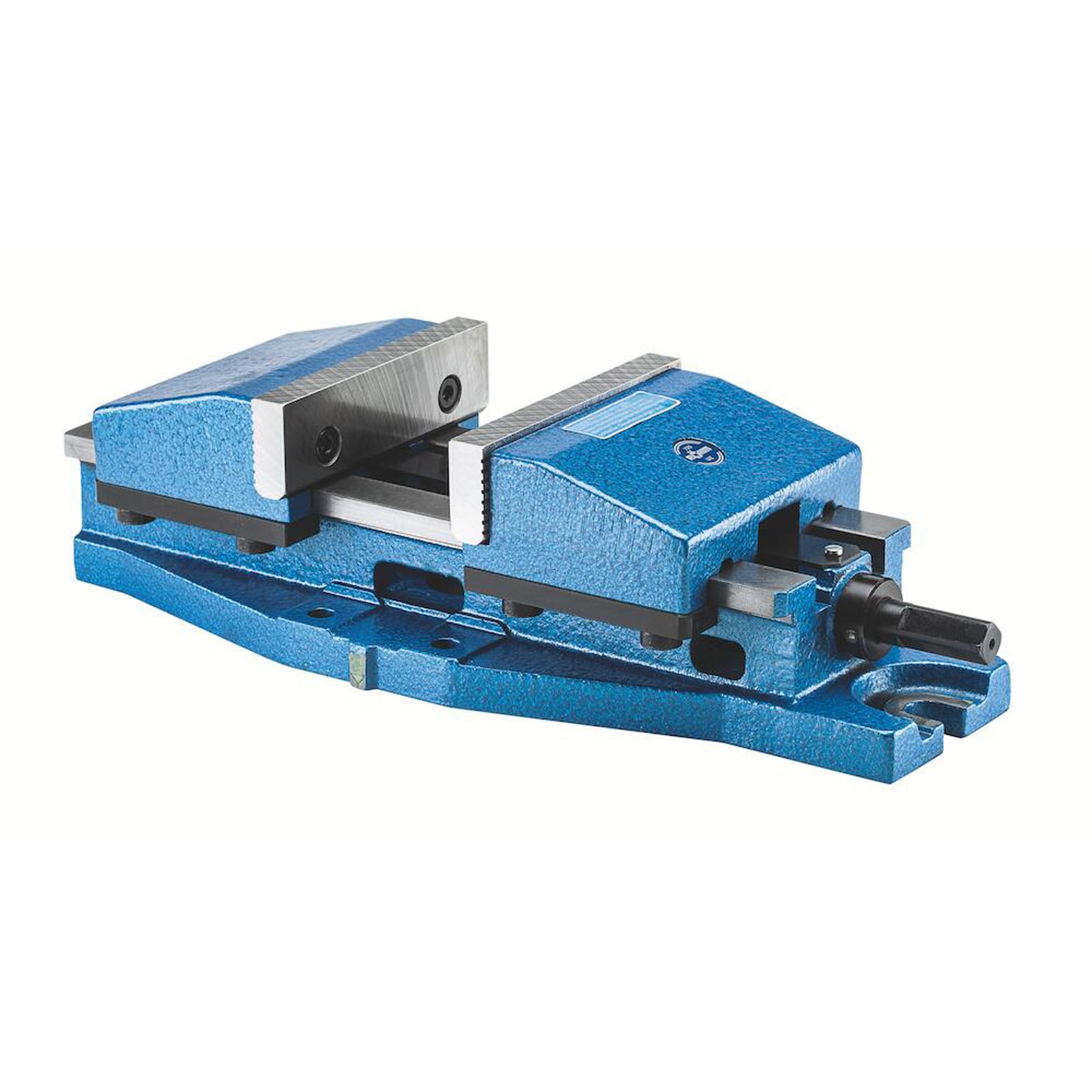

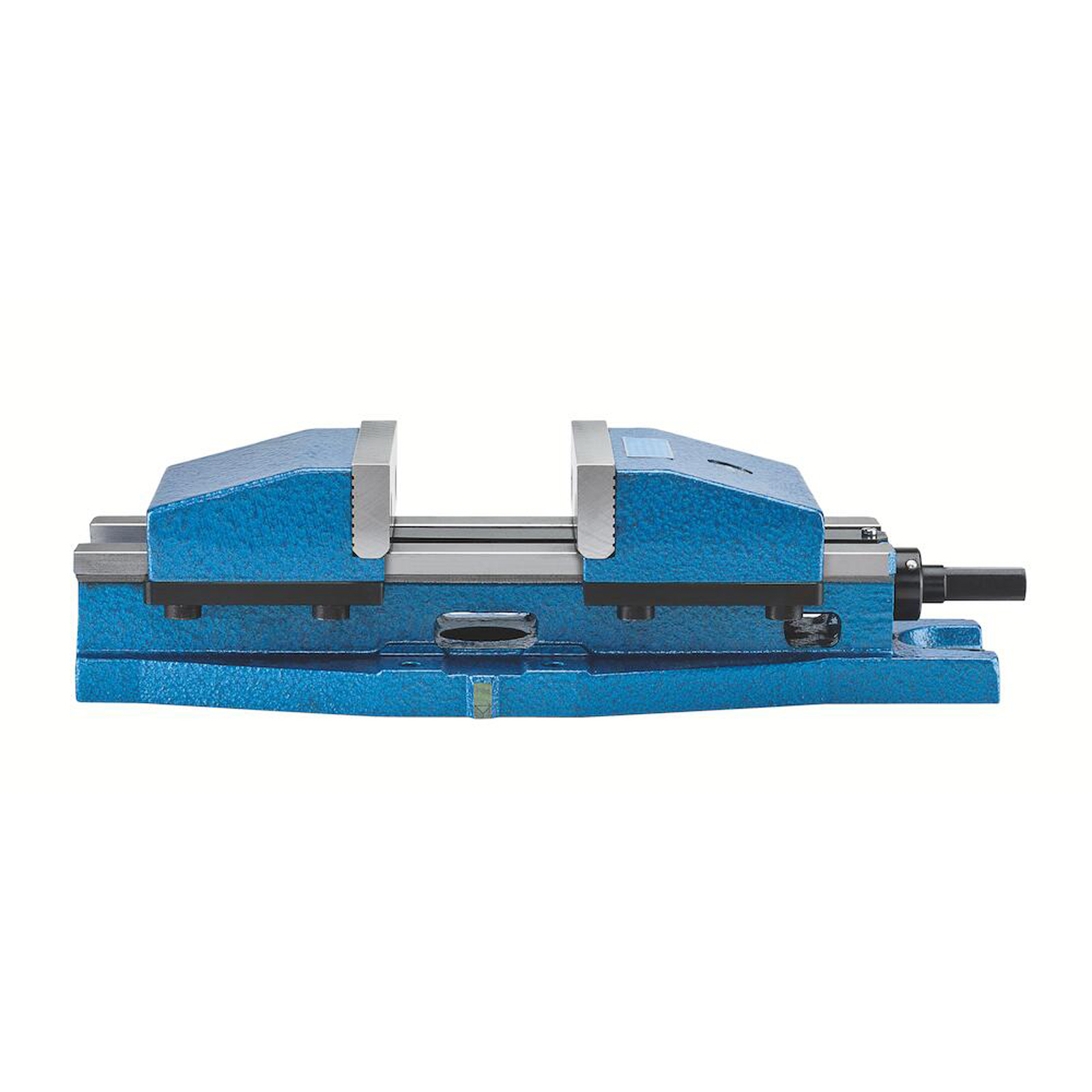

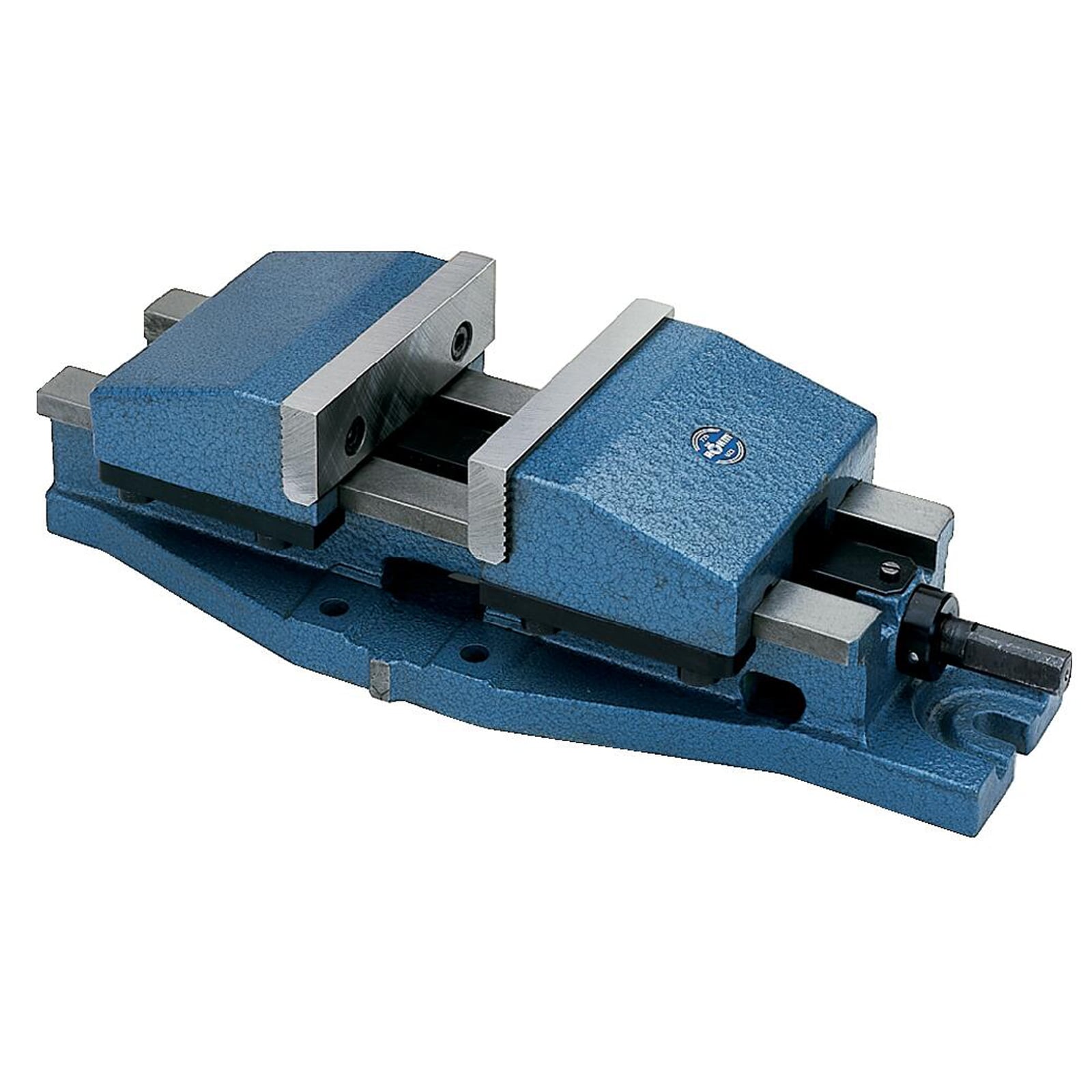

"Röhm Maschinen-Schraubstöcke UZ, Größe 5, Backenbreite 200, Zentrischspanner - 014802"
Kurzbeschreibung
- Spannsystem mechanisch ohne Kraftübersetzer, manuell betätigt.
Technische Merkmale
- Aus Spezialguss für vielfältigen Einsatz
- Einsatz auf Drehplatte mit Gradeinteilung
- Mit Normalbacken SGN und Handkurbel
- Zentrische Spannung durch Links- und Rechtsgewinde der Spindel
Einsatzbereiche
- Für konventionelle Werkzeugmaschinen.
Vorteile
- Optimales Preis-Leistungsverhältnis
- Spindel im Arbeitsbereich abgedeckt
- Umfangreiches Backensortiment
- Niedrige Bauart
- Die seitlichen Backenführungen ermöglichen ein einfaches und genaues Ausrichten des Schraubstockes
Weitere Infos
- Maschinen-Schraubstöcke UZ, Größe 5, Backenbreite 200, Zentrischspanner
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Ausführung: | UZ |
|---|---|
| Backenanschlussmaße: Breite mm: | 125 mm |
| Backenanschlussmaße: Gewindedurchmesser 1 mm: | M10 mm |
| Backenanschlussmaße: Gewindetiefe mm: | 15 mm |
| Backenanschlussmaße: Höhe mm: | 24.6 mm |
| Backenbreite: | 200 mm |
| Bohrung Ø: | | mm |
| Breite Grundkörper mm: | 200 mm |
| Breite Spannschlitz mm: | 17 mm |
| Dicke Normalbacke mm: | 20 mm |
| Drehplattenanschluss: Befestigungsbohrung mm: | 17 mm |
| Drehplattenanschluss: Breite mm: | 158 mm |
| Drehplattenanschluss: Länge mm: | 70 mm |
| Drehplattenanschluss: Zentrierbohrung Abstand mm: | 294 mm |
| Gesamtlänge: | | mm |
| Gewicht: | 52 |
| Größe: | 5 |
| Höhe: | 142.5 mm |
| Höhe Backen mm: | 62.6 mm |
| Höhe Führung Grundkörper mm: | 79 mm |
| Länge: | 655 mm |
| Länge Grundkörper mm: | 640 mm |
| Länge bewegliche Backe mm: | 123 mm |
| Spannkraft: | 25 |
| Spannweite: | 300 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Maschinen-Schraubstöcke UZ, Größe 5, Backenbreite 200, Zentrischspanner
