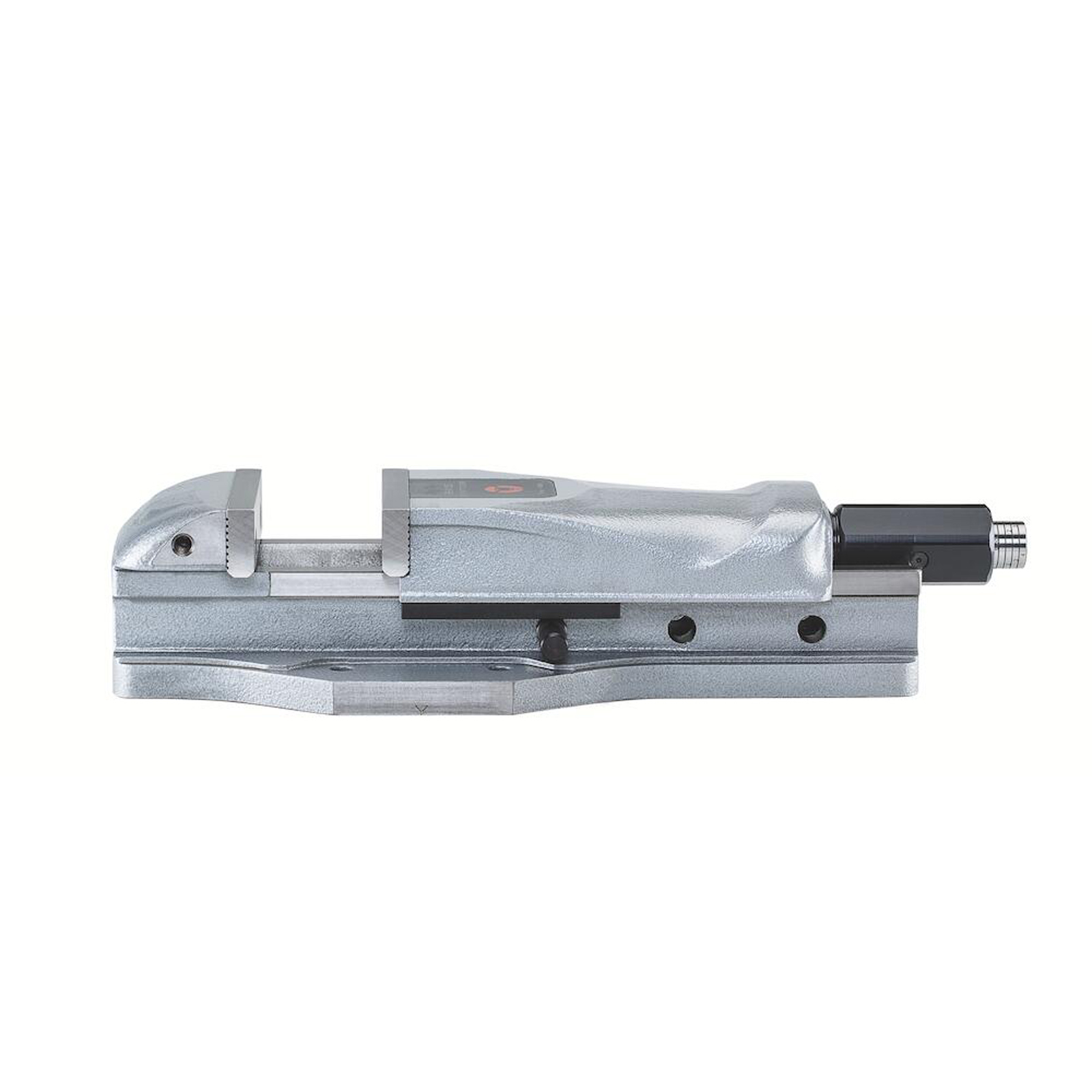

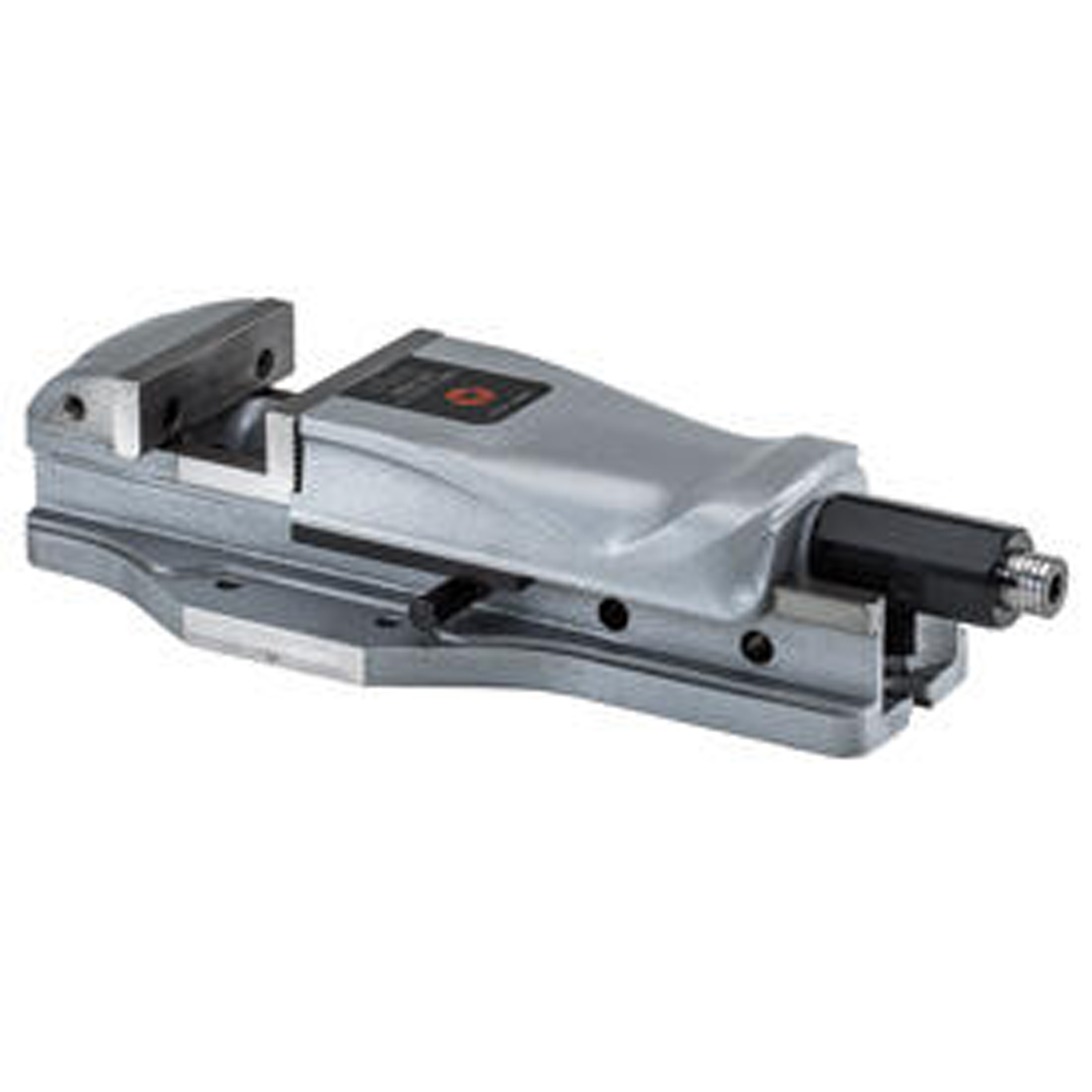

"Röhm Maschinenschraubstock mit Kraftverstärkung RB-K, Größe 1, Backenbreite 92 - 179075"
Kurzbeschreibung
- Spannsystem manuell mit Kraftverstärker.
- Hydraulische Betätigung auf Anfrage.
Technische Merkmale
- Grundfläche mit Längs- und Quernut für genaue Fixierung auf dem Maschinentisch
- Einsatz auf Drehplatte mit Gradeinteilung
- Aufspannmöglichkeit mit Spannpratzen
- Gekapselte Spindel
Einsatzbereiche
- Für den universellen Einsatz auf Fräsmaschinen und Bearbeitungszentren.
Vorteile
- Stufenweise Spannkraftvoreinstellung
- Hohe Genauigkeit durch präzise Backenführungen
- Schnelle Spannbereichverstellung über Bolzensystem
- Optimaler Kühlmittel- und Späneabfluss
- Hohe Verschleißfestigkeit durch gehärtete Backenführungen
- Für sensibles Spannen ist eine Verwendung ohne Kraftverstärkung möglich
Weitere Infos
- Maschinenschraubstock mit Kraftverstärkung RB-K, Größe 1, Backenbreite 92, mit Normalbacken SGN und Handkurbel
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

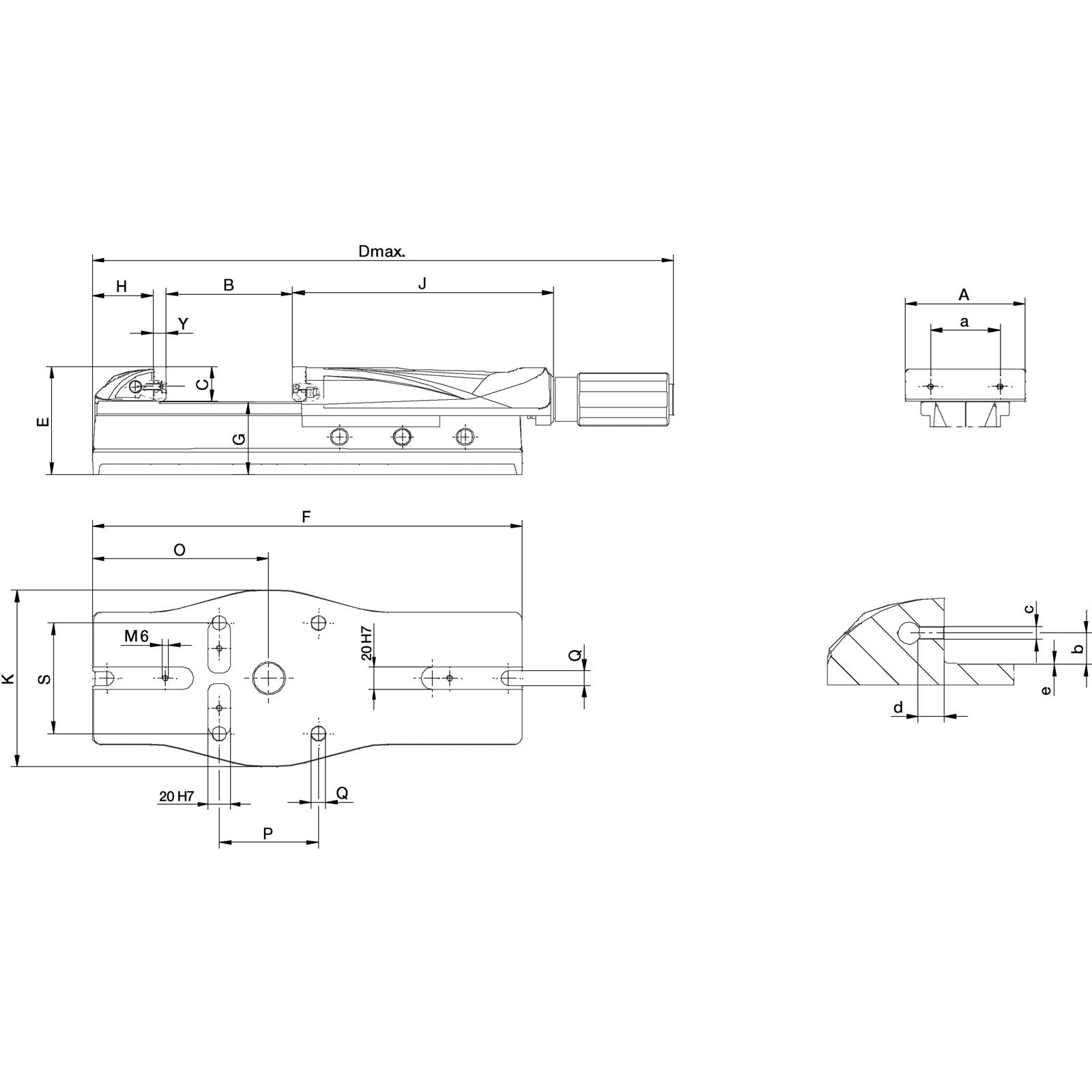

| Backenanschlussmaße: Befestigungsbohrung 1: | M6 |
|---|---|
| Backenanschlussmaße: Breite mm: | 63 mm |
| Backenanschlussmaße: Gewindetiefe mm: | 12 mm |
| Backenanschlussmaße: Höhe mm: | 13.6 mm |
| Backenbreite: | 92 mm |
| Bohrung Ø: | - |
| Breite Grundkörper mm: | 160 mm |
| Dicke Normalbacke mm: | 12 mm |
| Drehplattenanschluss: Befestigungsbohrung mm: | 13 mm |
| Drehplattenanschluss: Breite mm: | 100 mm |
| Drehplattenanschluss: Länge mm: | 90 mm |
| Drehplattenanschluss: Zentrierbohrung Abstand mm: | 119 mm |
| Gesamtlänge: | - |
| Gewicht: | 15.5 |
| Größe: | 1 |
| Höhe: | 95 mm |
| Höhe Backen mm: | 31.6 mm |
| Höhe Führung Grundkörper mm: | 63 mm |
| Länge: | 493 mm |
| Länge Grundkörper mm: | 320 mm |
| Länge Stirnseite bis Backenanlage mm: | 54 mm |
| Länge bewegliche Backe mm: | 218 mm |
| Spannkraft: | 25 |
| Spannweite: | 100 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Maschinenschraubstock mit Kraftverstärkung RB-K, Größe 1, Backenbreite 92
