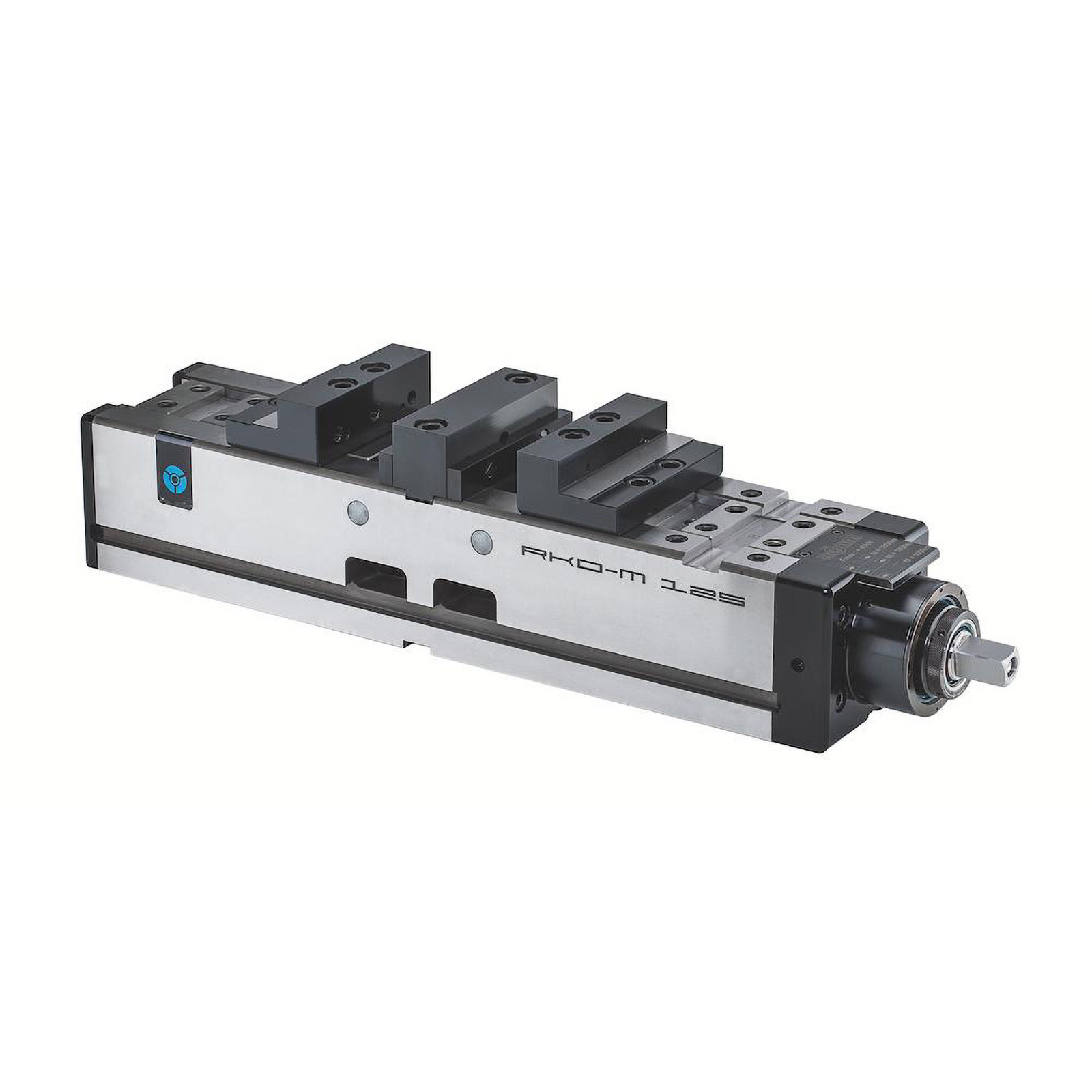

"Röhm NC-Kompakt-Doppel-Spanner RKD-M, Backenbreite 92 - 180468"
Kurzbeschreibung
- Spannsystem mechanisch ohne Kraftübersetzer, manuell betätigt.
- Mit einseitiger Antriebsspindel.
Technische Merkmale
- Schraubstock mit zwei beweglichen Spannbacken und einer festen Mittenbacke
- Stahl Grundkörper sowie alle Führungen allseitig gehärtet und geschliffen
- Befestigung nur mit Spannpratzen möglich (Direktbefestigung auf Anfrage)
- Konstante Spannkraft bei jedem Spannvorgang und große Wiederholgenauigkeit beim Einsatz eines Drehmomentschlüssels
- RKD-M = RÖHM, Kompakt, Doppelspanner, Manuell
Einsatzbereiche
- Für flexible Spannaufgaben auf Bearbeitungszentren und anderen Fertigungsystemen.
- Drei-Spannfunktion: Doppelspannung - Zentrischspannung - Einzelspannung.
Vorteile
- Großer Spannhub (50 mm pro Backe)
- Das Spanngewinde der Spindel ist in jeder Stellung der Grundbacken vor Schmutz und Spänen geschützt
- Mit beidseitig angebrachten Schmiernippeln können alle dem Verschleiß unterliegenden Führungen und das Spindelgewinde einfach und schnell geschmiert werden
- Horizontal, vertikal und seitlich aufspannbar
Weitere Infos
- NC-Kompakt-Doppel-Spanner RKD-M, Backenbreite 92, mit umkehrbaren Stufenbacken und Mittenbacke
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Antriebsadapter: Schlüsselweite Vierkant mm: | 17 mm |
|---|---|
| Backenanschlussmaße: Breite 1 mm: | 48 mm |
| Backenanschlussmaße: Breite mm: | 63 mm |
| Backenanschlussmaße: Höhe 1 mm: | 8 mm |
| Backenanschlussmaße: Höhe 2 mm: | 14 mm |
| Backenanschlussmaße: Höhe mm: | 13.6 mm |
| Backenanschlußmaße Gerätedurchmesser: | M6 x 14 |
| Backenbreite: | 92 mm |
| Bohrung Ø: | | mm |
| Breite Grundkörper mm: | 94 mm |
| Dicke Auflageleiste mm: | 10 mm |
| Dicke Flanschplatte mm: | 36 mm |
| Freiraum für Beschriftung mm: | 12 mm |
| Gesamtlänge: | | mm |
| Gewicht: | 24 |
| Gewindeanschluss 1 Stirnseite: Breite mm: | 72 mm |
| Gewindeanschluss Stirnseite: Breite mm: | 70 mm |
| Gewindeanschluss Stirnseite: Gewindedurchmesser: | M10 x 18 |
| Gewindeanschluss Stirnseite: Höhe 1 mm: | 50 mm |
| Gewindeanschluss Stirnseite: Höhe 2 mm: | 40 mm |
| Gewindeanschluss Stirnseite: Höhe mm: | 20 mm |
| Gewindetiefe 1: | M5 x 9 |
| Gewindetiefe 2: | M10 x 16 |
| Größe: | 92 |
| Höhe: | 117 mm |
| Höhe Backen mm: | 32 mm |
| Höhe Grundkörper mm: | 85 mm |
| Höhe Quernut an Stirnseite mm: | 30 mm |
| Höhe Spannschulter mm: | 20 mm |
| Höhe Spindellager mm: | 41.5 mm |
| Höhe Stufenseite mm: | 16 mm |
| Länge: | 492 mm |
| Länge Antriebsvierkant mm: | 31 mm |
| Länge Grundkörper mm: | 366 mm |
| Länge Mittenbacke mm: | 30 mm |
| Länge Quernut an Grundseite mm: | 177 mm |
| Länge Spindellager mm: | 114 mm |
| Länge Stufe mm: | 25 mm |
| Länge bewegliche Backe mm: | 56 mm |
| Quernutenabstand Grundseite zu Oberseite mm: | 143 mm |
| Spannkraft: | 25 |
| Spannweite 1 Nut 1 mm: | 0-48 mm |
| Spannweite 1 Nut 2 mm: | 48-96 mm |
| Spannweite 2 Nut 1 mm: | 42-79 mm |
| Spannweite 2 Nut 2 mm: | 79-127 mm |
| Stärke Abdeckung mm: | 12 mm |
| Tiefe Spannschulter mm: | 4.5 mm |
| Verfahrhub des Spannschiebers 1 mm: | 50/53 mm |
| Versetzbereich der Spannbacke mm: | 1 x 48 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm NC-Kompakt-Doppel-Spanner RKD-M, Backenbreite 92
