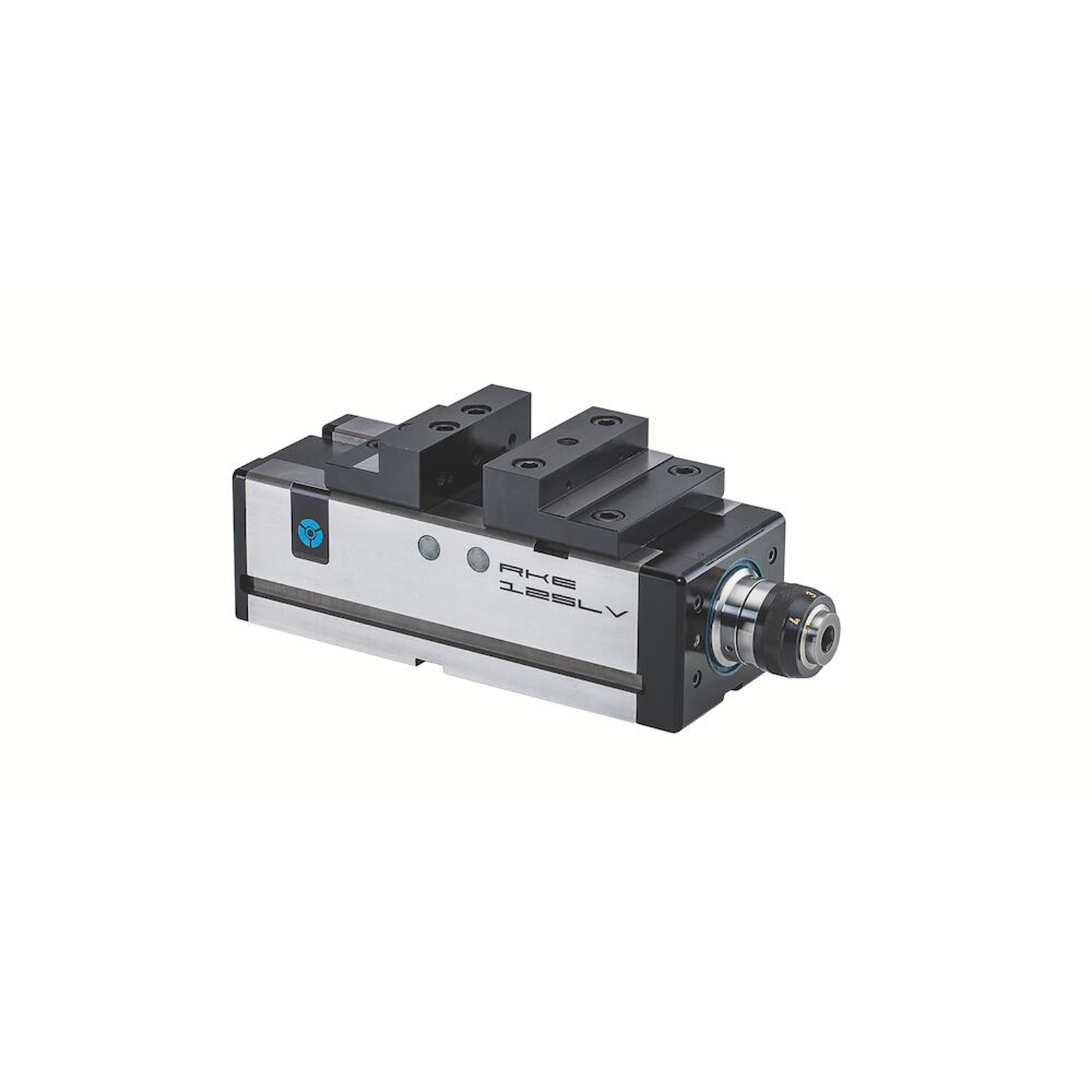

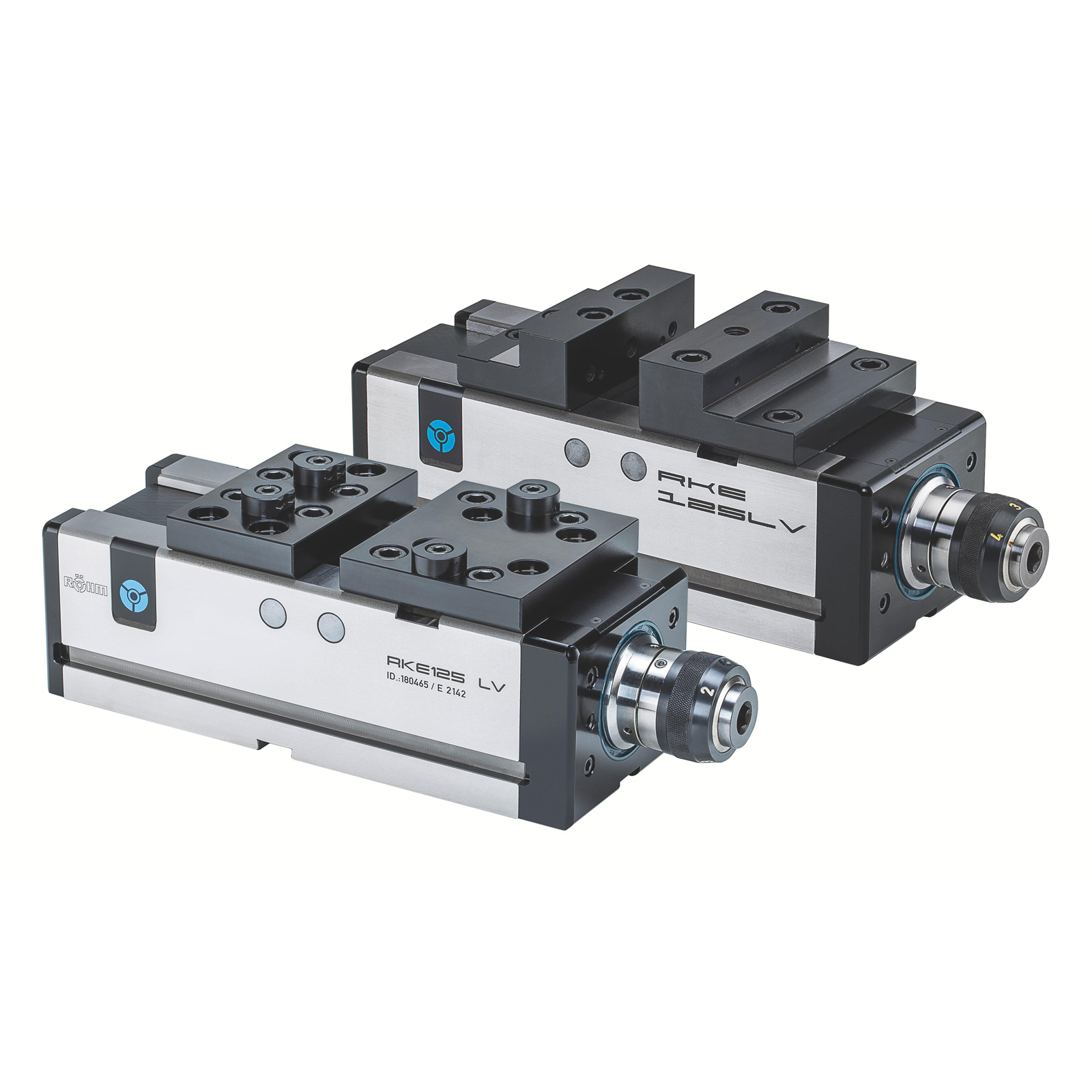

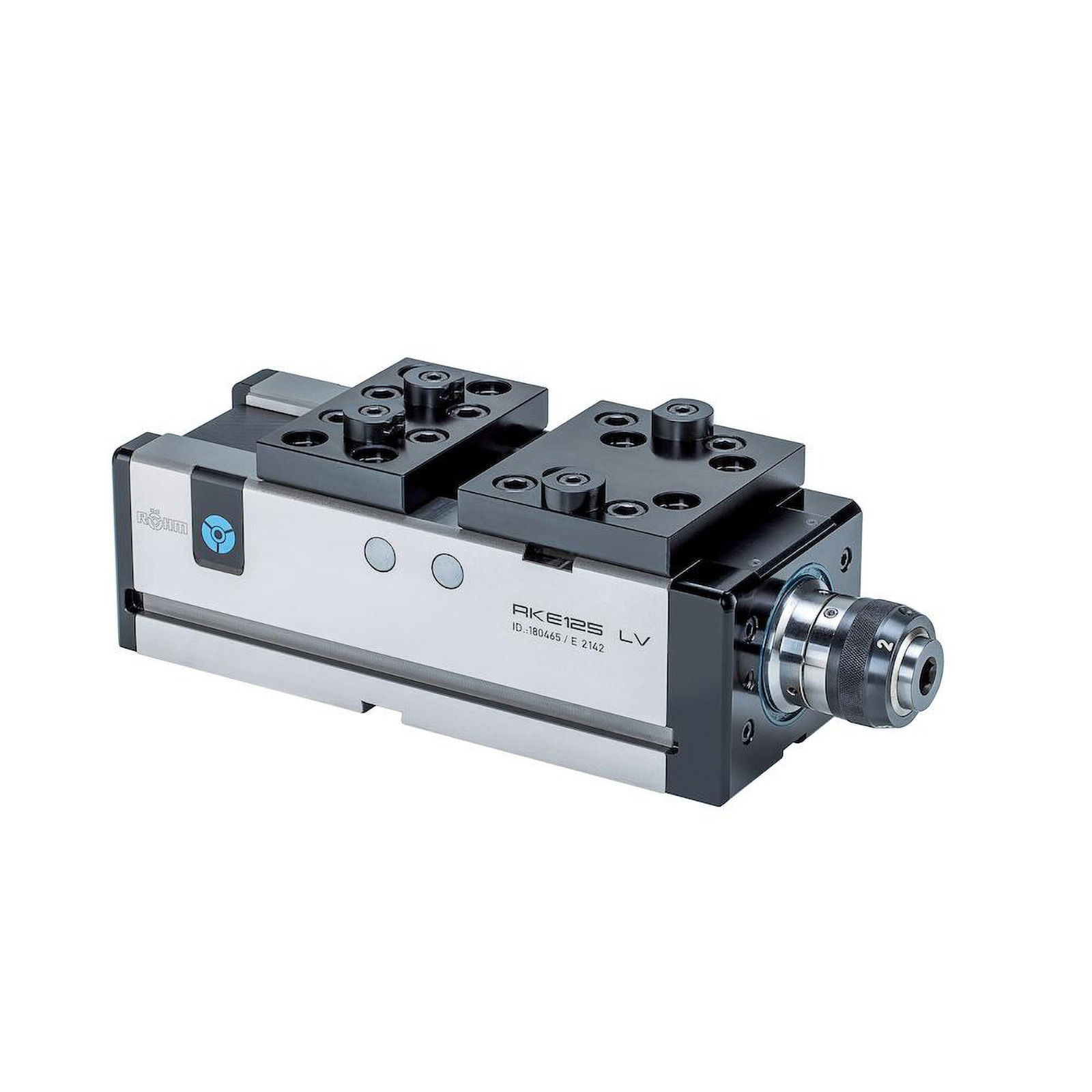

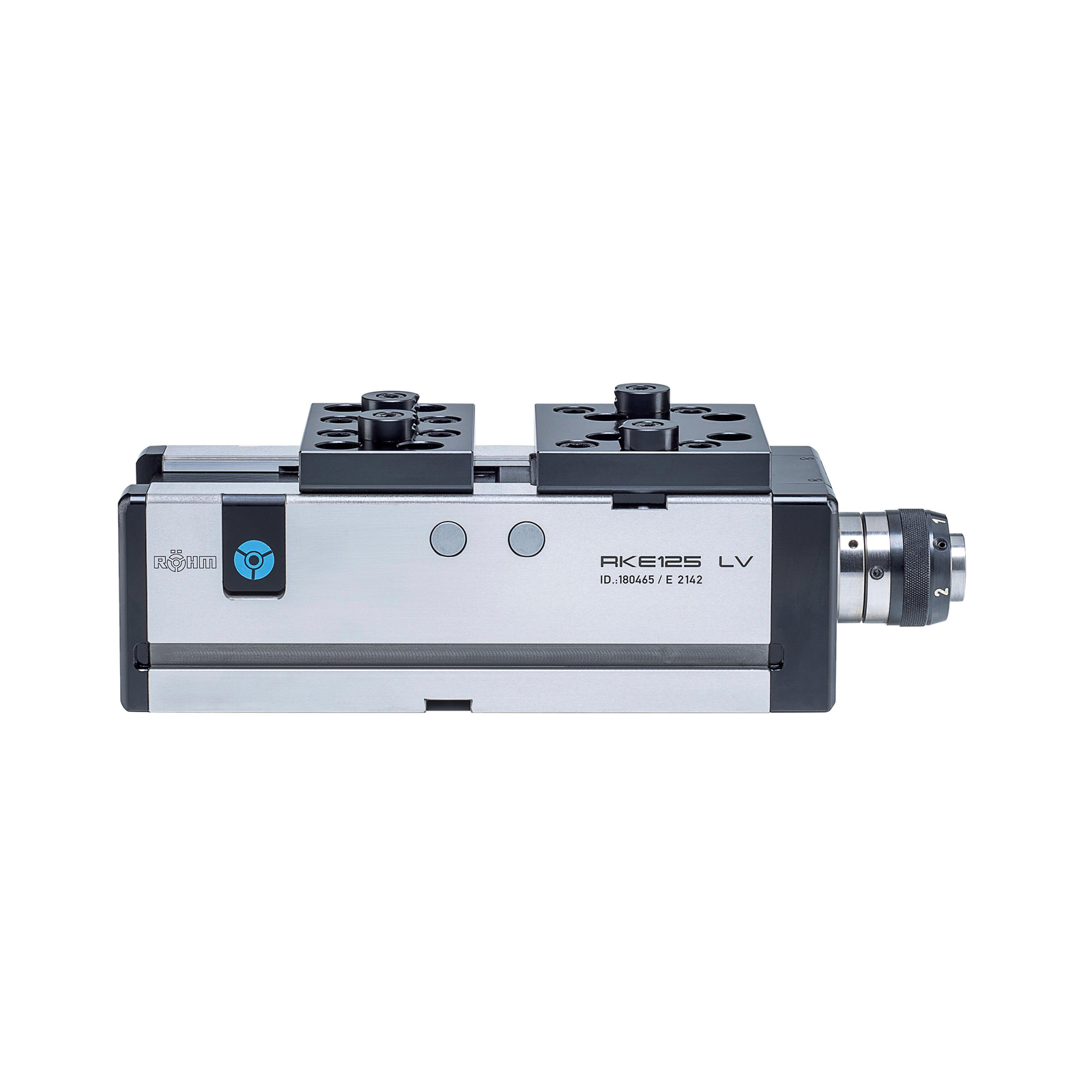

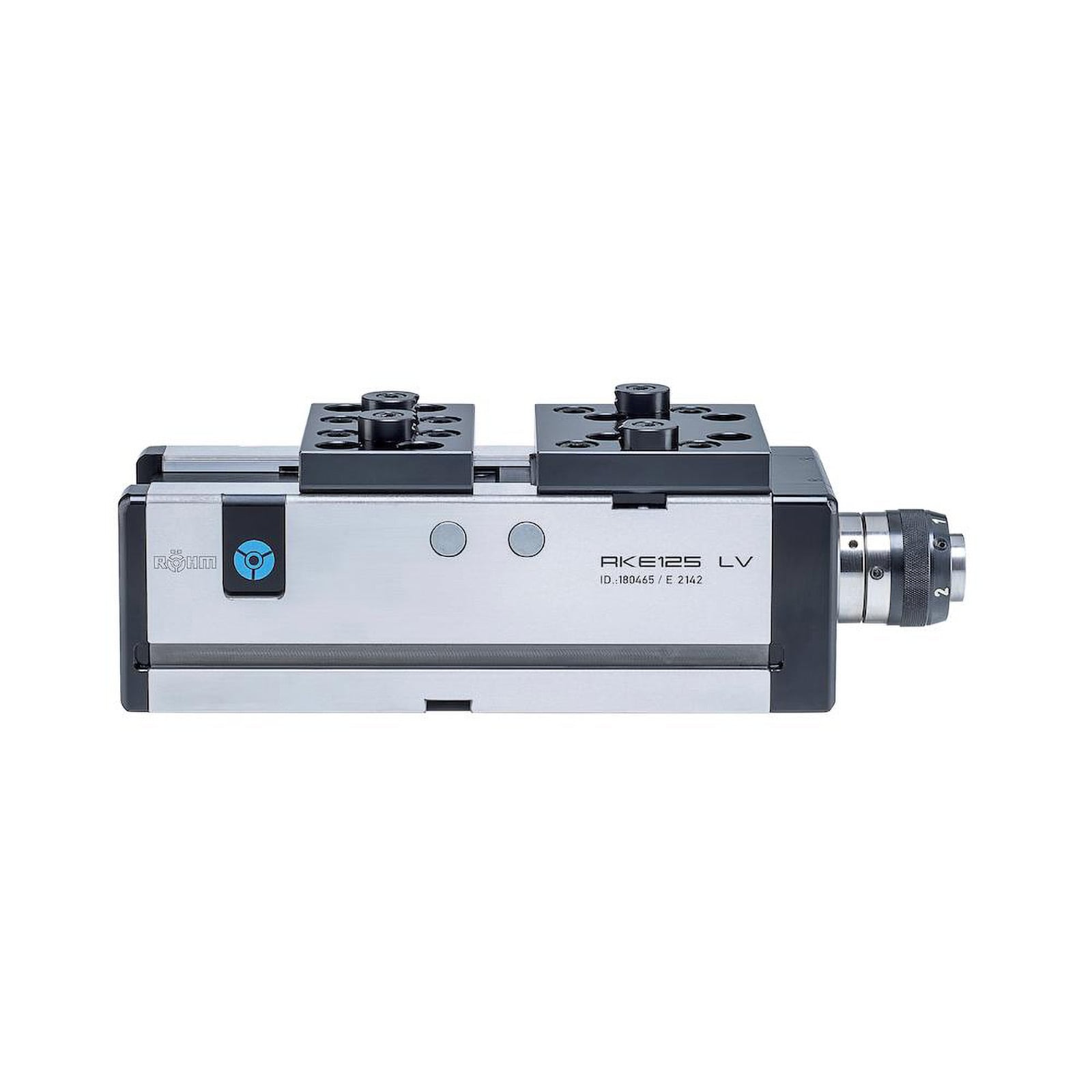

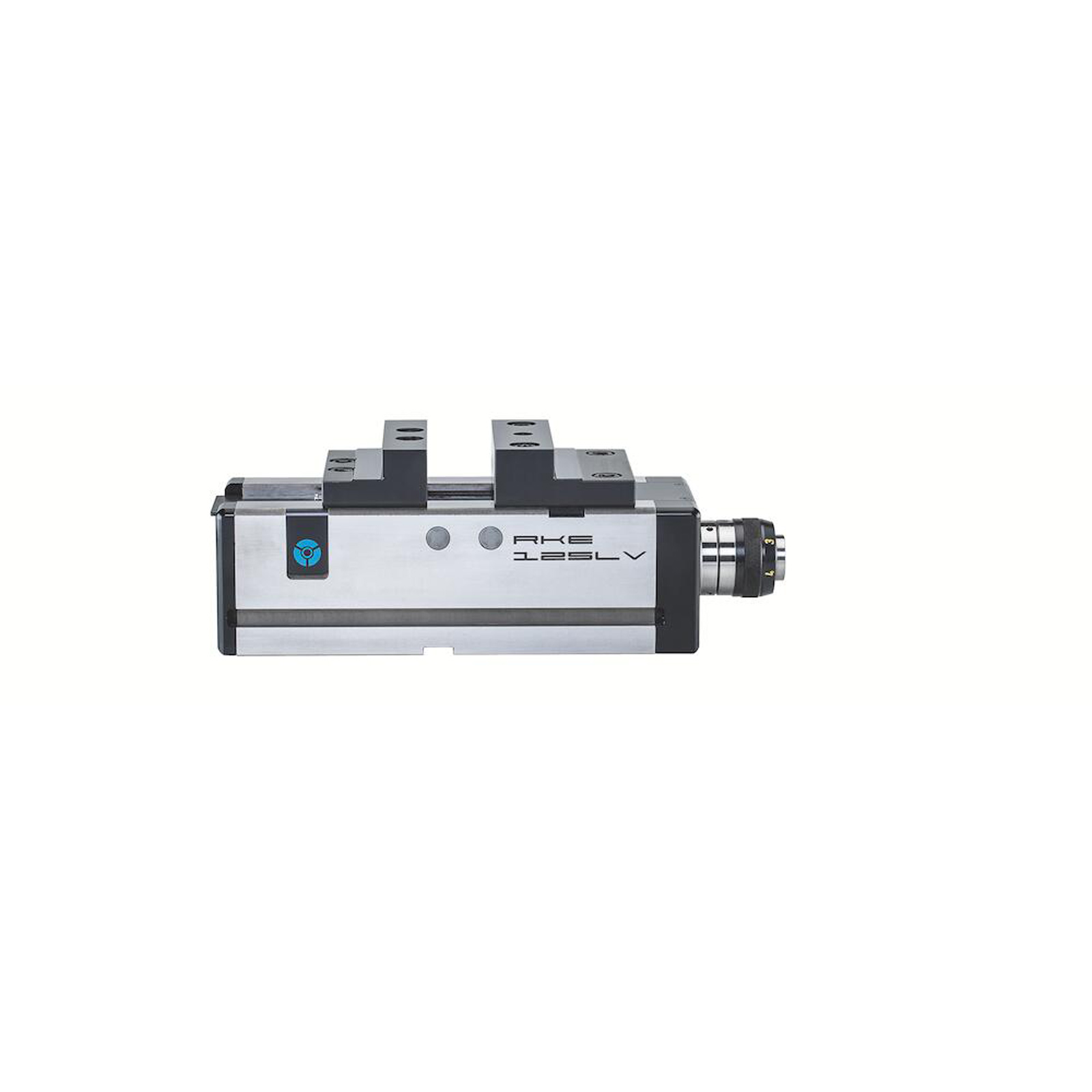

"Röhm NC-Kompakt-Spanner RKE-LV, Backenbreite 125, mit Trägerbacken - 180465"
Kurzbeschreibung
- Spannsystem mechanisch-mechanisch mit Kraftübersetzer, manuell betätigt.
- Kurze, kompakte Bauweise.
Technische Merkmale
- Stabiler Stahl Grundkörper und alle Führungen sind allseitig gehärtet und geschliffen
- Trägerbacken inkl. schwenkbare Kralleneinsätze für runde und rechteckige Werkstücke
- Spannbereiche Trägerbacken: Rechteckige Werkstücke: 35 - 215 mm Runde Werkstücke: 65 - 225 mm
- RKE-LV = RÖHM, Kompakt, Einzelspanner, Leichte Ausführung, Verkürzte Ausführung
Einsatzbereiche
- Optimiert für die kollisionsfreie 5-Seiten-Bearbeitung in einer Aufspannung.
- Eignet sich speziell für 5-Achsmaschinen in Kombination mit einer Grundplatte.
Vorteile
- Mit Zugspannung, 0-Punkt des Werkstückes auf Bedienerseite
- Großer Spannbereich
- Punktgenaue Positionierung
- Stabiler Späneschutz
Weitere Infos
- NC-Kompakt-Spanner RKE-LV, Backenbreite 125, mit Trägerbacken
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

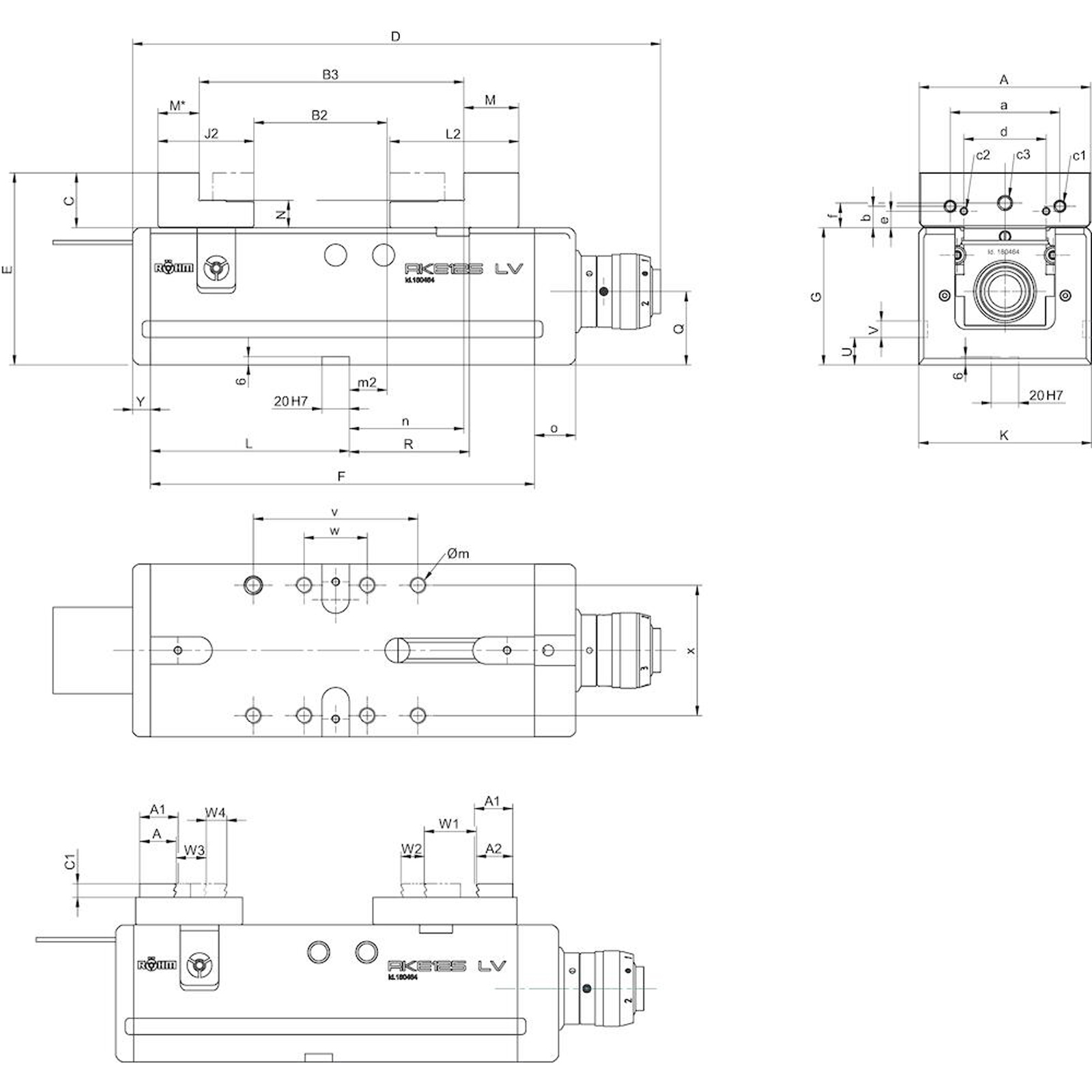

| Abstand Befestigungsbohrung 1 mm: | 46 mm |
|---|---|
| Abstand Befestigungsbohrung 2 mm: | 95 mm |
| Abstand Befestigungsbohrung mm: | 120 mm |
| Aussendurchmesser Kralleneinsatz mm: | 28 mm |
| Backenausführung: | Trägerbacken |
| Backenbreite: | 125 mm |
| Bohrung Ø: | | mm |
| Breite Grundkörper mm: | 126 mm |
| Dicke Flanschplatte mm: | 30 mm |
| Freiraum für Beschriftung mm: | 12 mm |
| Gesamtlänge: | | mm |
| Gewicht: | 29 |
| Gewinde-Ø: | M12x20 mm |
| Größe: | 125 |
| Höhe: | 130 mm |
| Höhe Backen mm: | 20 mm |
| Höhe Grundkörper mm: | 100 mm |
| Höhe Kralleneinsatz mm: | 10 mm |
| Höhe Spannschulter mm: | 20 mm |
| Höhe Spindellager mm: | 53.5 mm |
| Höhe Stufenseite mm: | 20 mm |
| Länge: | 385 mm |
| Länge Grundkörper mm: | 280 mm |
| Länge Kralleneinsatz mm: | 26.5 mm |
| Länge Quernut an Grundseite mm: | 145 mm |
| Länge bewegliche Backe mm: | 78 mm |
| Länge feste Backe mm: | 105 mm |
| Quernutenabstand Grundseite zu Oberseite mm: | 87.5 mm |
| Spannkraft: | 40 |
| Spannweite 1 mm: | 35-215 mm |
| Spannweite 2 mm: | 65-225 mm |
| Stärke Abdeckung 1 mm: | 30 mm |
| Stärke Abdeckung mm: | 13 mm |
| Tiefe Spannschulter mm: | 6.5 mm |
| Verfahrhub des Spannschiebers mm: | 95 mm |
| Versetzbereich der Kralleneinsaetze 2 mm: | 17 mm |
| Versetzbereich der Kralleneinsaetze 3 mm: | 15 mm |
| Versetzbereich der Kralleneinsätze 1 mm: | 38 mm |
| Versetzbereich der Kralleneinsätze 4 mm: | 22 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm NC-Kompakt-Spanner RKE-LV, Backenbreite 125, mit Trägerbacken
