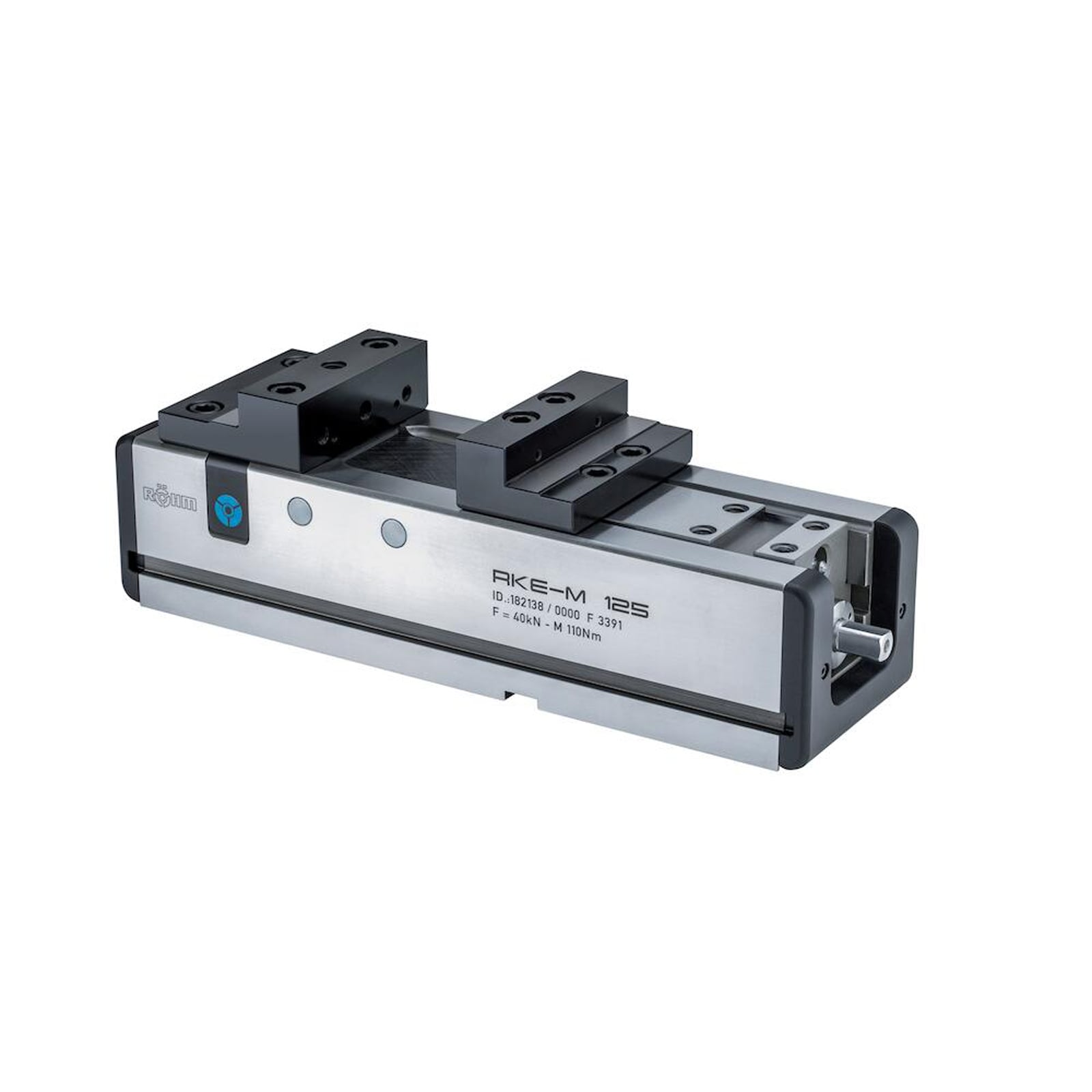

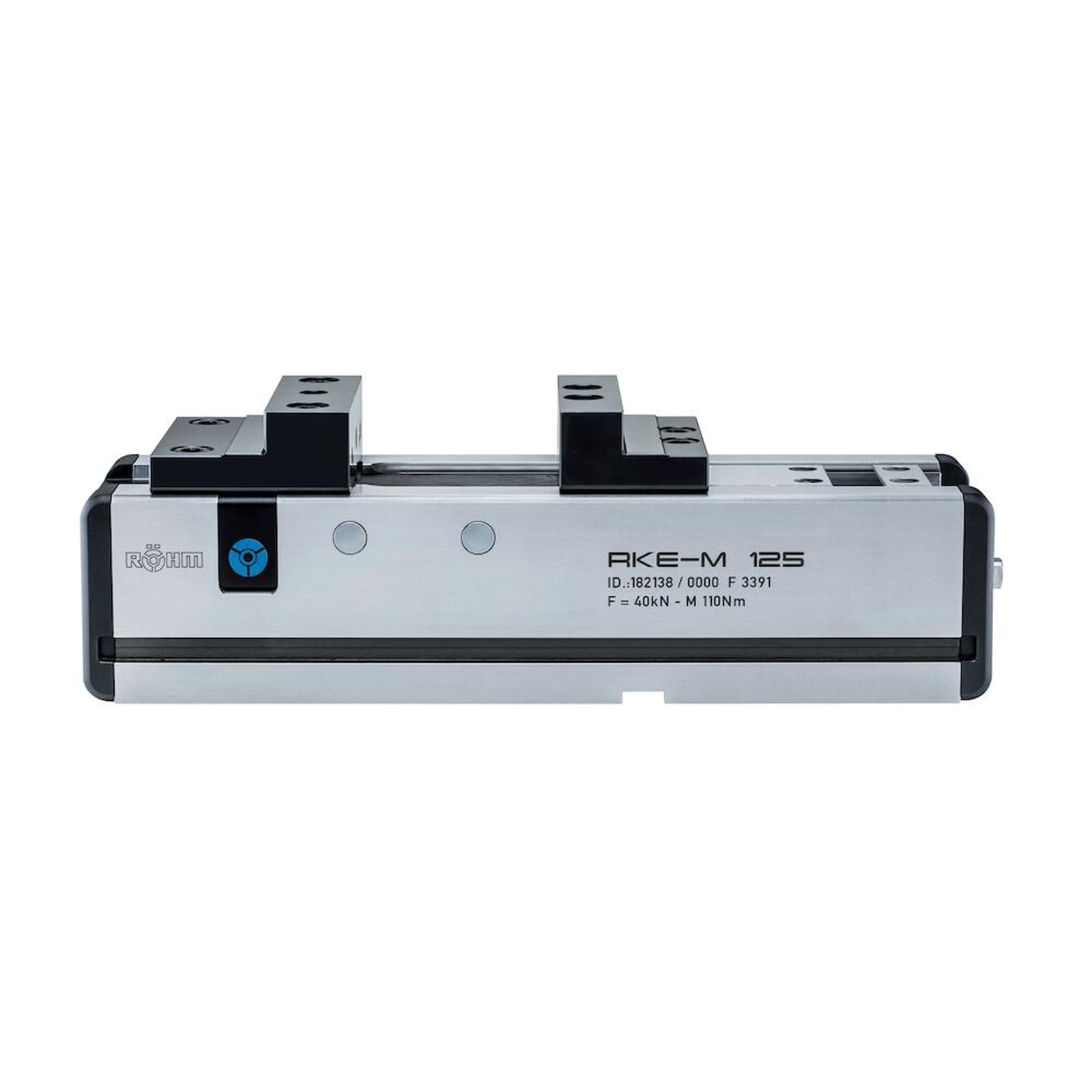

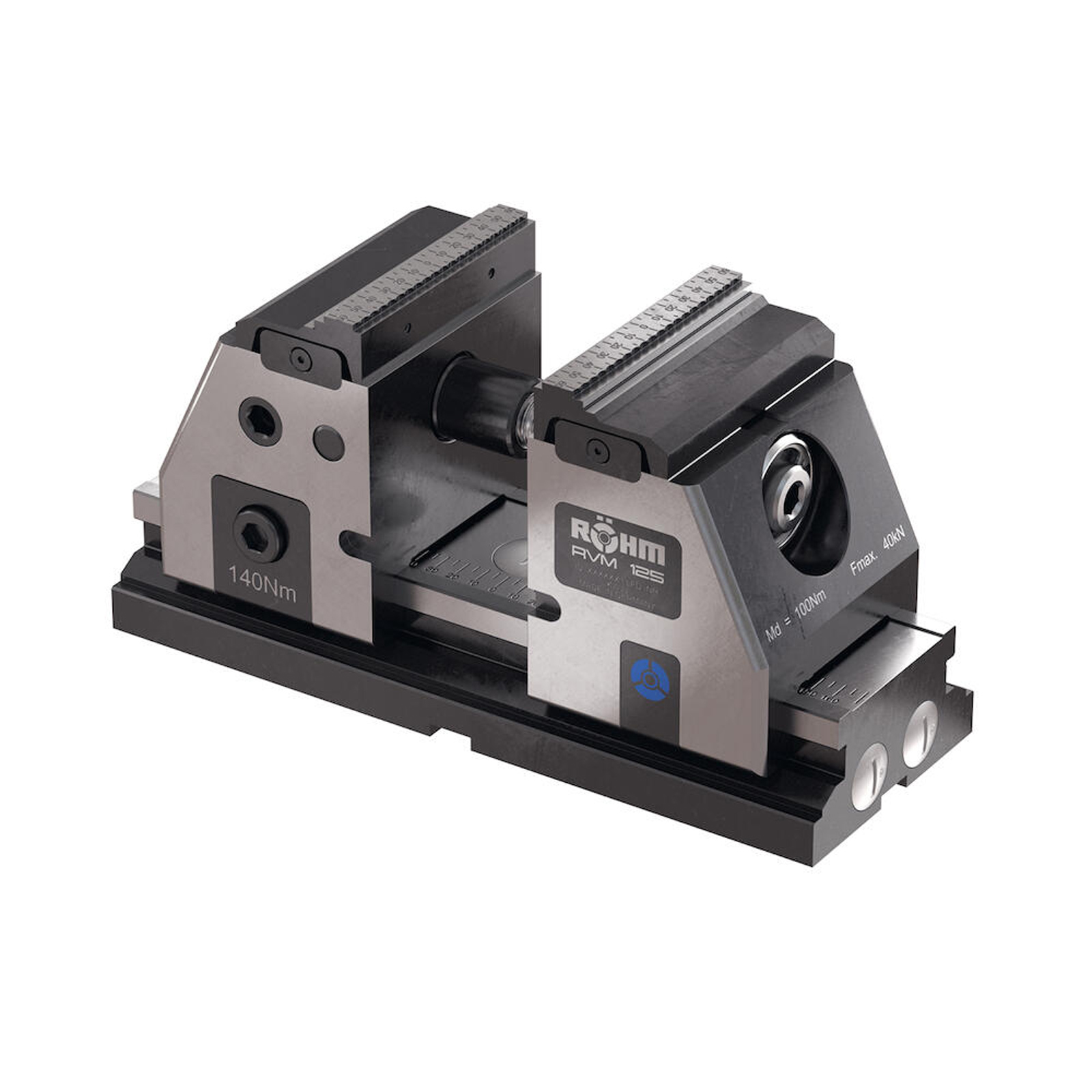

"Röhm NC-Kompakt-Spanner RKE-M, Backenbreite 125, mit Stufenbacken - 182138"
Kurzbeschreibung
- Spannsystem mechanisch ohne Kraftübersetzer, manuell betätigt.
Technische Merkmale
- Stabiler Stahl Grundkörper und alle Führungen sind allseitig gehärtet und geschliffen
- Langer Spannschieber mit Quernuten, allseitig gehärtet, Funktionsflächen geschliffen
- Gewindebohrungen zur Aufnahme aller RÖHM Flachspannbacken mit Backenbreite 125/160 mm
- RKE-M = RÖHM, Kompakt, Einzelspanner, Manuell
Einsatzbereiche
- Besonders geeignet für den Einsatz auf Bearbeitungszentren und Palletieranlagen.
Vorteile
- Horizontal, seitlich und in Verbindung mit einer Grundplatte vertikal aufspannbar, beispielsweise Rücken an Rücken (DUO-Aufspannturm)
- Stabiler Späneschutz verhindert das Eindringen von Spänen
- Großer Spannhub
- Spannfläche für Spannpratzen
- Zentralschmierung von Führungen und Spindelgewinde
- Konstante Spannkraft bei jedem Spannvorgang und große Wiederholspanngenauigkeit beim Einsatz eines Drehmomentschlüssels
Weitere Infos
- NC-Kompakt-Spanner RKE-M, Backenbreite 125, mit Stufenbacken
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

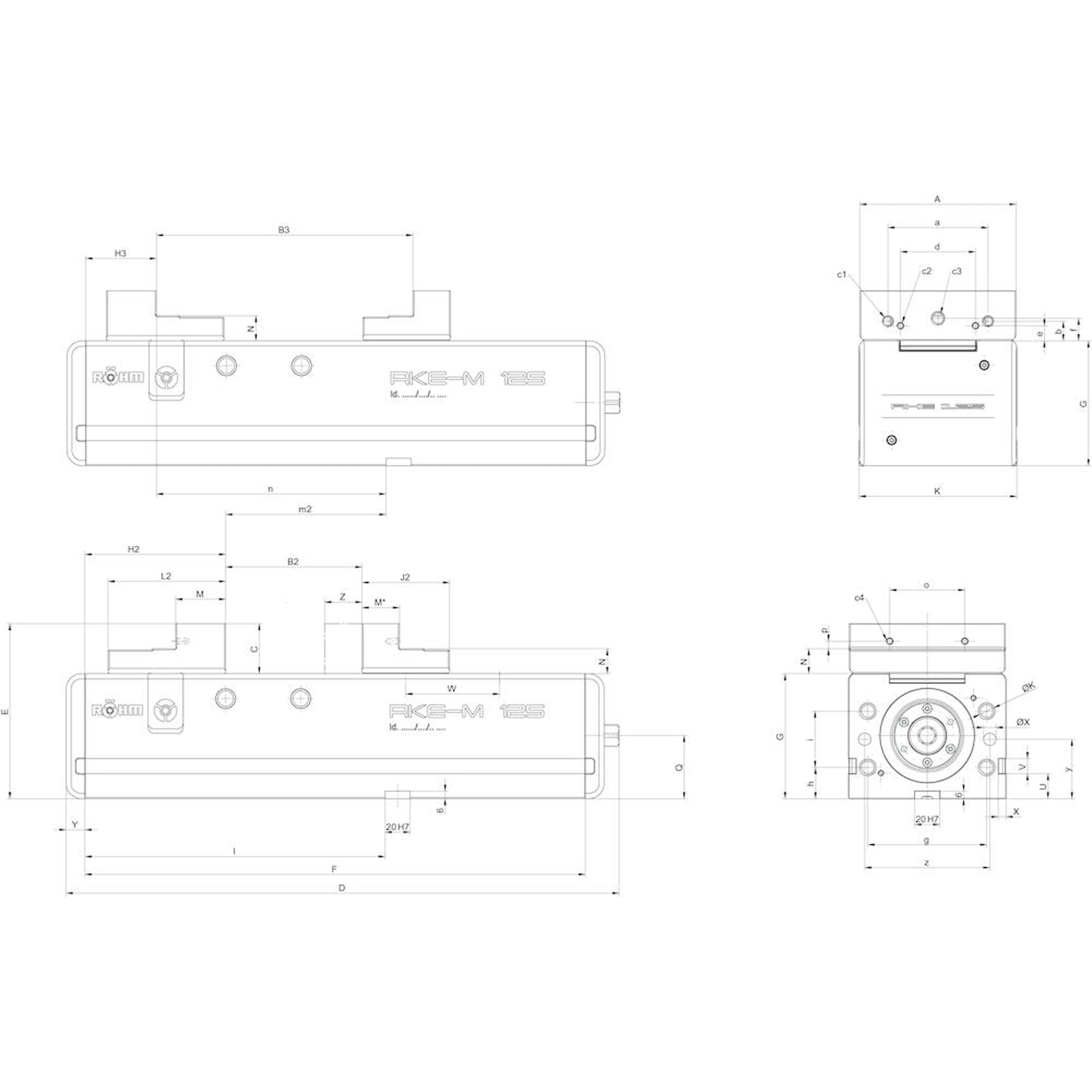

| Abstand Bohrung mm: | 100 mm |
|---|---|
| Abstand Quernut Backe 1 mm: | 127.5 mm |
| Abstand Quernut Backe 2 mm: | 183.5 mm |
| Antriebsadapter: Schlüsselweite Vierkant mm: | 14 mm |
| Backenanschlussmaße: Breite 1 mm: | 60 mm |
| Backenanschlussmaße: Breite mm: | 80 mm |
| Backenanschlussmaße: Höhe 1 mm: | 12 mm |
| Backenanschlussmaße: Höhe 2 mm: | 18 mm |
| Backenanschlussmaße: Höhe mm: | 15.6 mm |
| Backenanschlußmaße Gerätedurchmesser: | M 8x14 |
| Backenausführung: | Stufenbacken |
| Backenbreite: | 125 mm |
| Bohrung: | 10 |
| Bohrung Ø: | | mm |
| Breite Grundkörper mm: | 126 mm |
| Freiraum für Beschriftung mm: | 12 mm |
| Gesamtlänge: | | mm |
| Gewicht: | 41 |
| Gewindeanschluss Stirnseite: Breite mm: | 95 mm |
| Gewindeanschluss mm: | M 12x22 mm |
| Gewindetiefe 1: | M 5x10 |
| Gewindetiefe 2: | M 10x18 |
| Größe: | 125 |
| Höhe: | 140 mm |
| Höhe Backen mm: | 40 mm |
| Höhe Grundkörper mm: | 100 mm |
| Höhe Spannschulter mm: | 20 mm |
| Höhe Spindellager mm: | 47.5 mm |
| Höhe Stufenseite mm: | 20 mm |
| Länge: | 442 mm |
| Länge Grundkörper mm: | 400 mm |
| Länge Quernut an Grundseite mm: | 240 mm |
| Länge Stirnseite bis Backenanlage 1 mm: | 112.5 mm |
| Länge Stirnseite bis Backenanlage 2 mm: | 56.5 mm |
| Länge Stufe bewegliche Backe mm: | 30 mm |
| Länge Stufe feste Backe mm: | 40 mm |
| Länge bewegliche Backe 1 mm: | 70 mm |
| Länge feste Backe 1 mm: | 94 mm |
| Spannkraft: | 40 |
| Spannweite 1 mm: | 0 - 216 mm |
| Spannweite 2 mm: | 97 - 312 mm |
| Stärke Abdeckung mm: | 10 mm |
| Tiefe Spannschulter mm: | 15 mm |
| Verfahrhub des Spannschiebers mm: | 109 mm |
| Versetzbereich der Spannbacke mm: | 1x108 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm NC-Kompakt-Spanner RKE-M, Backenbreite 125, mit Stufenbacken
