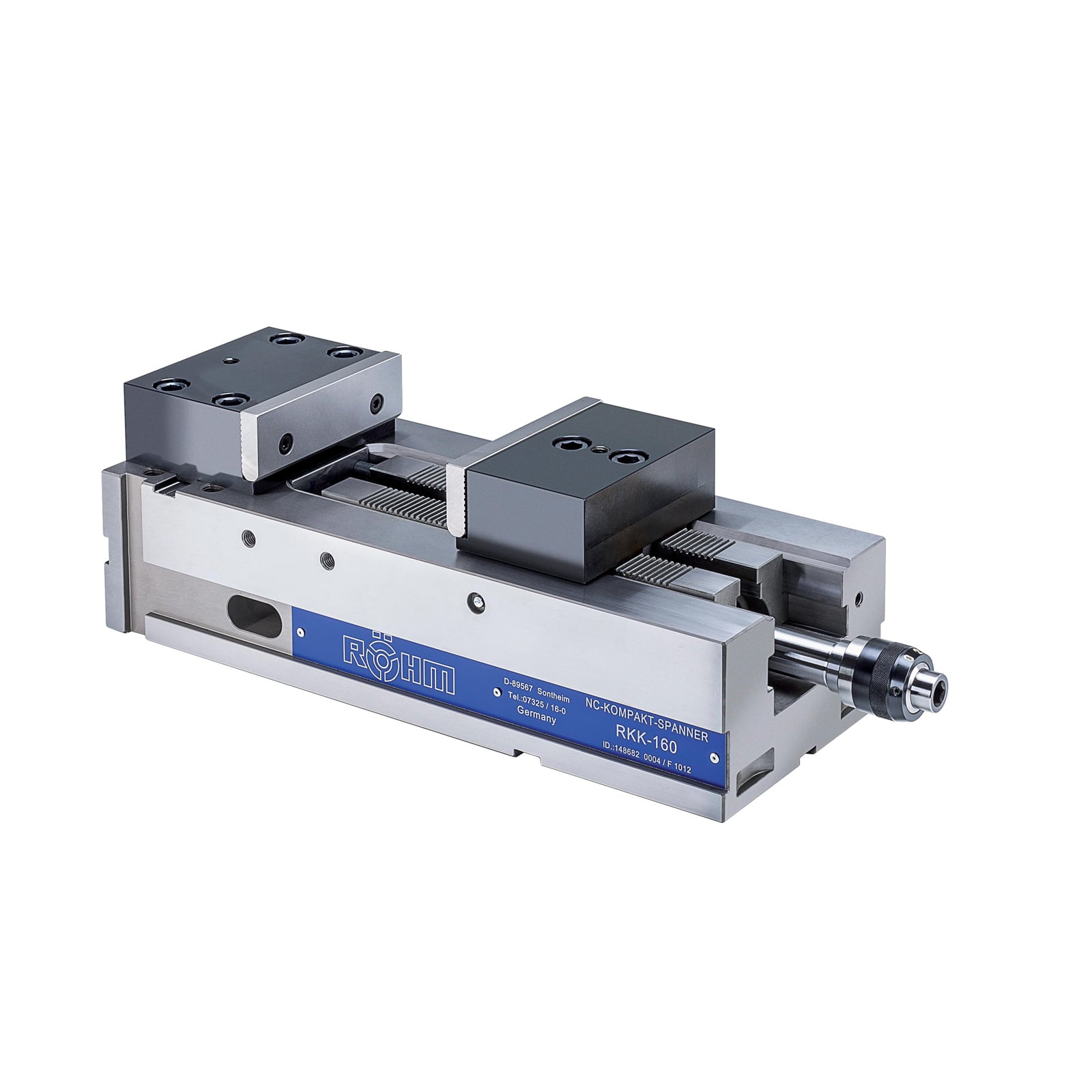

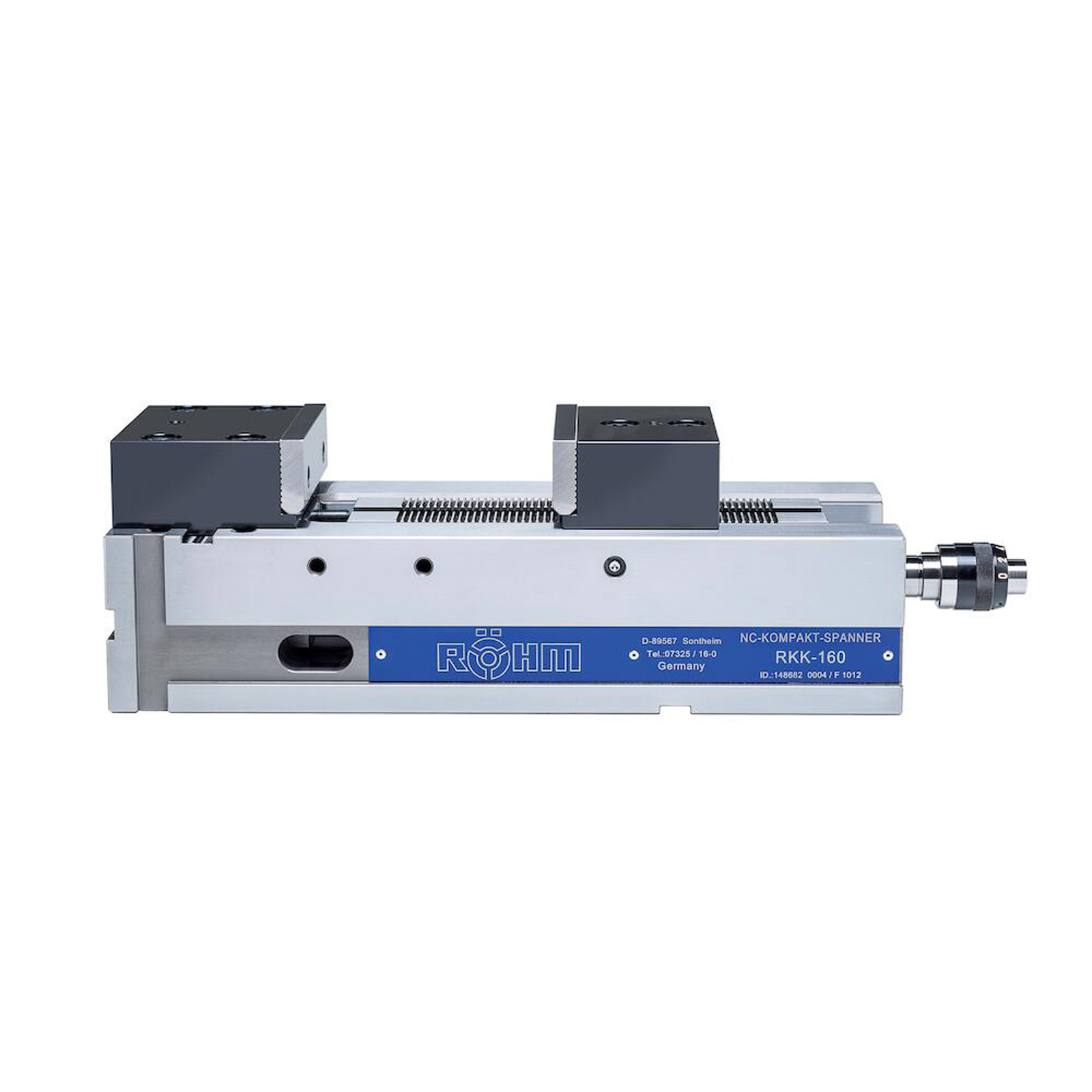

"Röhm NC-Kompakt-Spanner RKK, Größe 4, Backenbreite 160 - 148682"
Kurzbeschreibung
- Größe 3-5: Spannsystem mechanisch-mechanisch mit Kraftübersetzer, manuell betätigt.
Technische Merkmale
- Stabiler Stahl Grundkörper und alle Führungen sind allseitig gehärtet und geschliffen
- Größe 3-5: Langer Spannschieber mit Verzahnung
- RKK = RÖHM, Kompakt, Kraftverstärkt
Einsatzbereiche

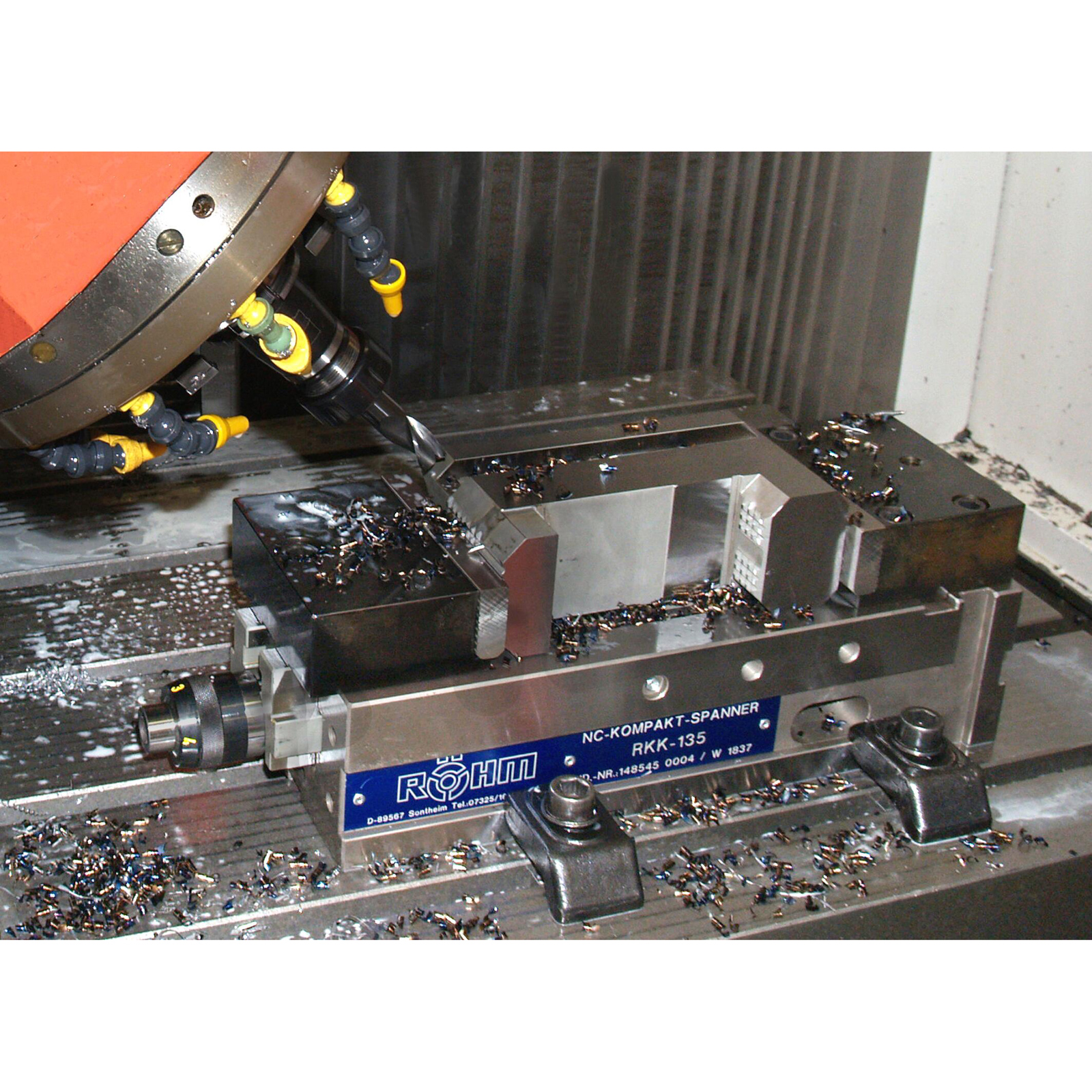

- Optimiert für höchste Arbeitsgenauigkeiten auf CNC-Fräsmaschinen und Bearbeitungszentren mit sehr hoher Arbeitsgenauigkeit.
Vorteile
- Antriebsspindel mit Spannkraftvoreinstellung
- Verformungsstabile Bauart für höchste Spanngenauigkeit
- Befestigungsgewinde für Werkstückanschlag
- Spannfläche für Spannpratzen
- Mit beidseitig angebrachten Schmiernippeln können alle dem Verschleiß unterliegenden Führungen und das Spindelgewinde einfach und schnell geschmiert werden
Weitere Infos
- NC-Kompakt-Spanner RKK, Größe 4, Backenbreite 160, mit Standardbacken SA und Normalbacke SGN
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

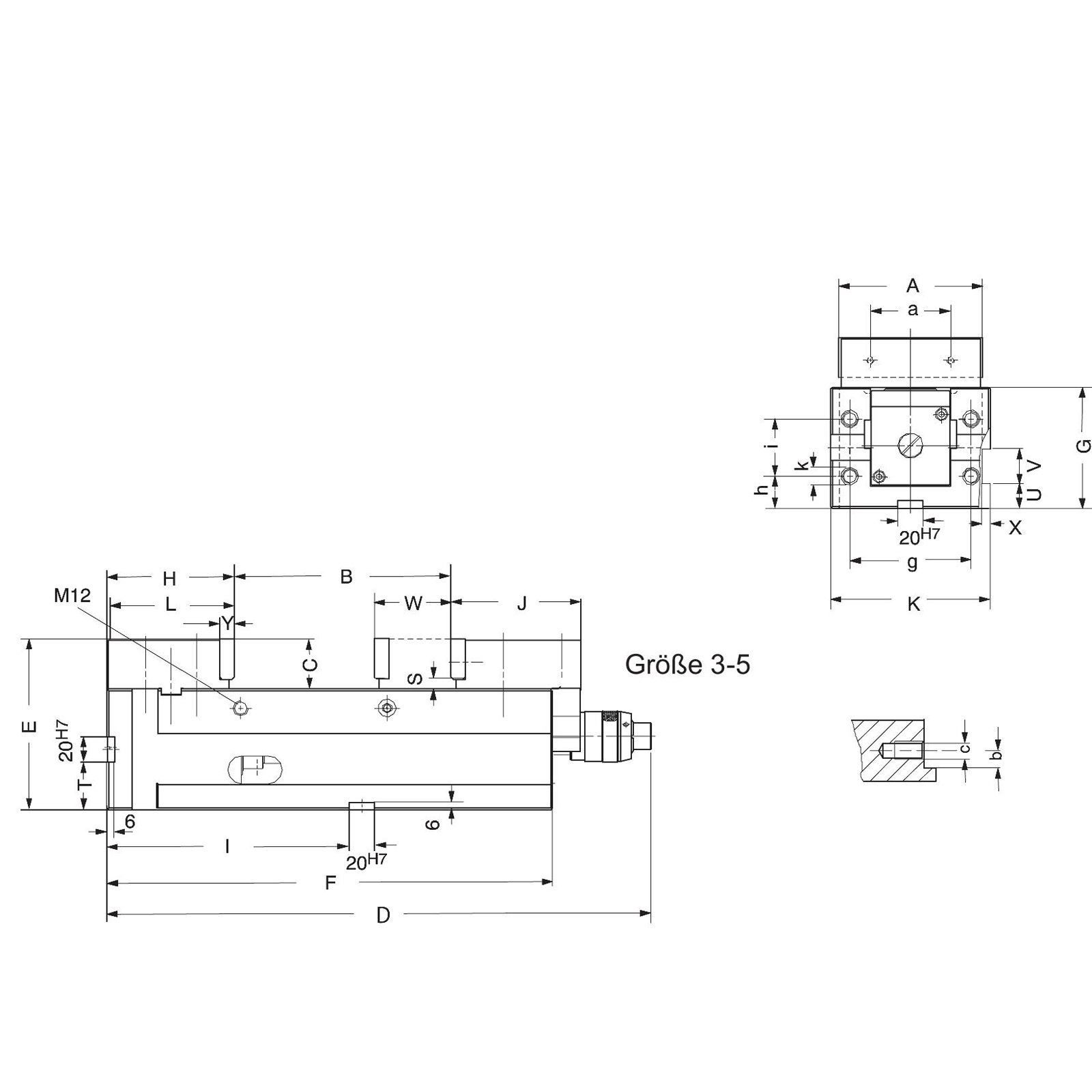

| Backenanschlussmaße: Breite mm: | M8x13 mm |
|---|---|
| Backenanschlussmaße: Gewindedurchmesser mm: | 19.6 mm |
| Backenanschlussmaße: Höhe mm: | 100 mm |
| Backenbreite: | 160 mm |
| Bohrung Ø: | | mm |
| Breite Grundkörper mm: | 205 mm |
| Dicke Normalbacke mm: | 15.6 mm |
| Freiraum für Beschriftung mm: | 40 mm |
| Gesamtlänge: | | mm |
| Gewicht: | 107 |
| Gewindeanschluss Stirnseite: Breite mm: | 145 mm |
| Gewindeanschluss Stirnseite: Gewindedurchmesser: | M16x20 |
| Gewindeanschluss Stirnseite: Höhe 1 mm: | 80 mm |
| Gewindeanschluss Stirnseite: Höhe mm: | 20 mm |
| Größe: | 4 |
| Höhe: | 179 mm |
| Höhe Backenauflage mm: | 10.4 mm |
| Höhe Backen mm: | 60 mm |
| Höhe Grundkörper mm: | 120 mm |
| Höhe Quernut an Stirnseite mm: | 50 mm |
| Höhe Spannschulter mm: | 20 mm |
| Länge: | 618 mm |
| Länge Grundkörper mm: | 525 mm |
| Länge Quernut an Grundseite mm: | 365 mm |
| Länge Stirnseite bis Backenanlage mm: | 130 mm |
| Länge bewegliche Backe mm: | 110 mm |
| Länge feste Backe mm: | 128 mm |
| Spannkraft: | 60 |
| Spannweite B mm: | 0-340 mm |
| Tiefe Spannschulter mm: | 6.5 mm |
| Verfahrhub des Spannschiebers mm: | 108 mm |
| Versetzbereich der Spannbacke mm: | 235 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm NC-Kompakt-Spanner RKK, Größe 4, Backenbreite 160
