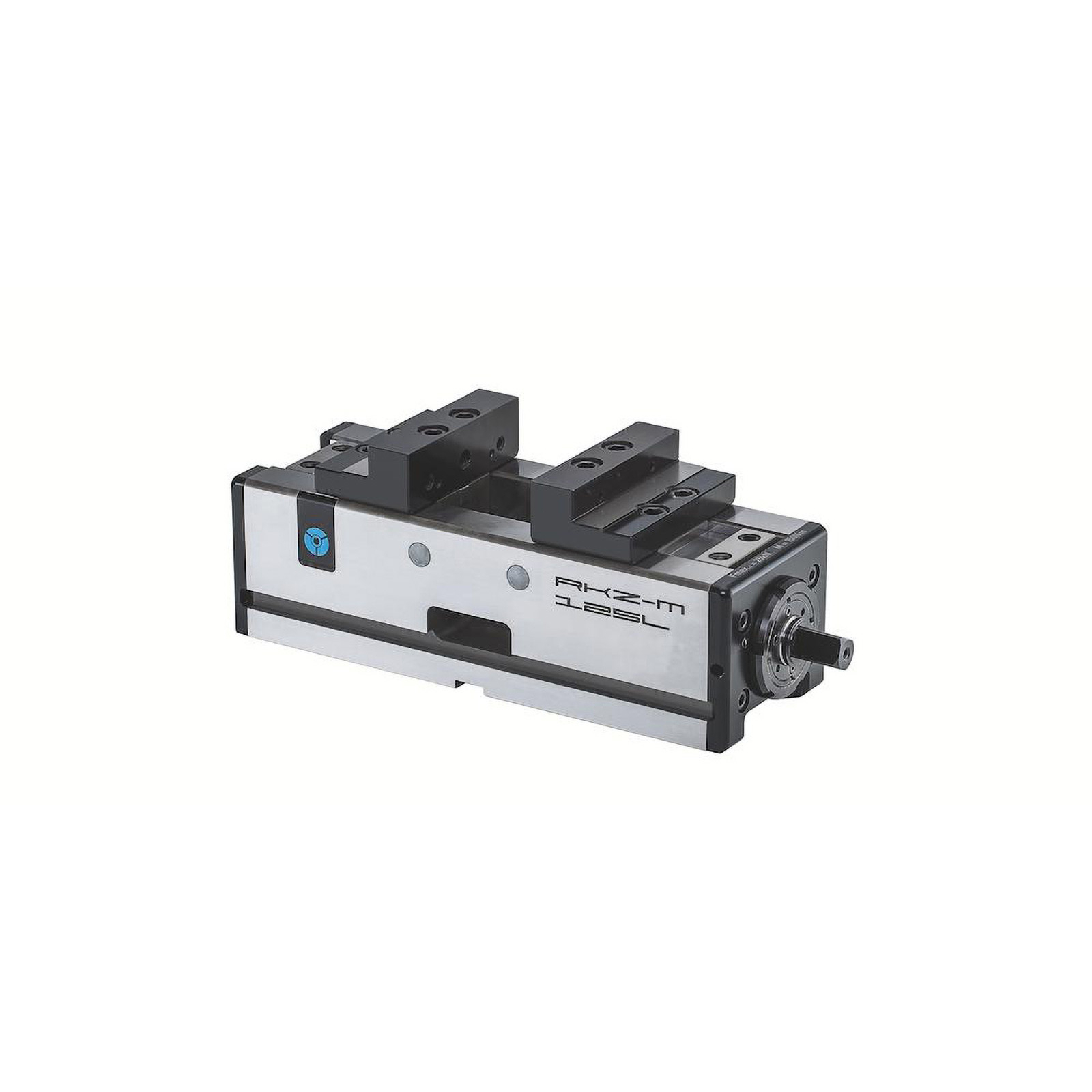

"Röhm NC-Kompakt-Zentrischspanner RKZ-M, Backenbreite 125, mit Stufenbacken - 180193"
Kurzbeschreibung
- Spannsystem mechanisch ohne Kraftübersetzer, manuell betätigt.
- Zentrisch spannend mit zwei beweglichen Backen.
Technische Merkmale
- Stahl Grundkörper sowie alle Führungen allseitig gehärtet und geschliffen
- Serienmäßig ausgestattet mit Stufen-Aufsatzbacken
- RKZ-M = RÖHM, Kompakt, Zentrisch, Manuell
Einsatzbereiche
- Optimiert für die 5-Achsbearbeitung.
Vorteile
- Kurze kompakte Bauweise
- Großer Spannhub
- Konstante Spannkraft bei jedem Spannvorgang und große Wiederholspanngenauigkeit beim Einsatz eines Drehmomentschlüssels
- Mittenspanngenauigkeit: ± 0,02 - Wiederholspanngenauigkeit: 0,01
Weitere Infos
- NC-Kompakt-Zentrischspanner RKZ-M, Backenbreite 125, mit Stufenbacken
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Antriebsadapter: Länge Sechskant mm: | 20 mm |
|---|---|
| Antriebsadapter: Länge Vierkant mm: | 32 mm |
| Antriebsadapter: Schlüsselweite Sechskant mm: | 6 kt-SW 14 mm |
| Antriebsadapter: Schlüsselweite Vierkant mm: | 4 kt-SW 19 mm |
| Backenanschlussmaße: Breite 1 mm: | 60 mm |
| Backenanschlussmaße: Breite mm: | 80 mm |
| Backenanschlussmaße: Gewindedurchmesser 1 mm: | M5x8 mm |
| Backenanschlussmaße: Höhe 1 mm: | 12 mm |
| Backenanschlussmaße: Höhe 2 mm: | 18 mm |
| Backenanschlussmaße: Höhe 3 mm: | 6 mm |
| Backenanschlussmaße: Höhe mm: | 15.6 mm |
| Backenanschlußmaße Gerätedurchmesser: | M8x14 |
| Backenbreite: | 125 mm |
| Bohrung Ø: | | mm |
| Breite Grundkörper mm: | 126 mm |
| Dicke Flanschplatte mm: | 13 mm |
| Freiraum für Beschriftung mm: | 12 mm |
| Gesamtlänge: | 55| mm |
| Gewicht: | 32.5 |
| Gewindetiefe 1: | M5x8 |
| Gewindetiefe 2: | M10x18 |
| Größe: | 125 |
| Höhe: | 145 mm |
| Höhe Backen mm: | 40 mm |
| Höhe Grundkörper mm: | 105 mm |
| Höhe Spannschulter mm: | 20 mm |
| Höhe Spindellager mm: | 53 mm |
| Höhe Stufenseite mm: | 20 mm |
| Länge: | 366 mm |
| Länge Grundkörper mm: | 330 mm |
| Länge Quernut an Grundseite mm: | 155 mm |
| Länge Spindellager mm: | 2 mm |
| Länge Stufe mm: | 30 mm |
| Länge bewegliche Backe mm: | 70 mm |
| Spannkraft: | 25 |
| Spannweite 1 Nut 1 mm: | 0 - 97 mm |
| Spannweite 1 Nut 2 mm: | 92-189 mm |
| Spannweite 2 Nut 1 mm: | 81-177 mm |
| Spannweite 2 Nut 2 mm: | 172-269 mm |
| Stärke Abdeckung mm: | 13 mm |
| Tiefe Spannschulter mm: | 6.5 mm |
| Verfahrhub des Spannschiebers mm: | 49.5 mm |
| Versetzbereich der Spannbacke mm: | 46 mm |
| Wiederholgenauigkeit mm: | 0.01 mm |
| Zentrierbohrung mm: | Ø20H7 / 8 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm NC-Kompakt-Zentrischspanner RKZ-M, Backenbreite 125, mit Stufenbacken
