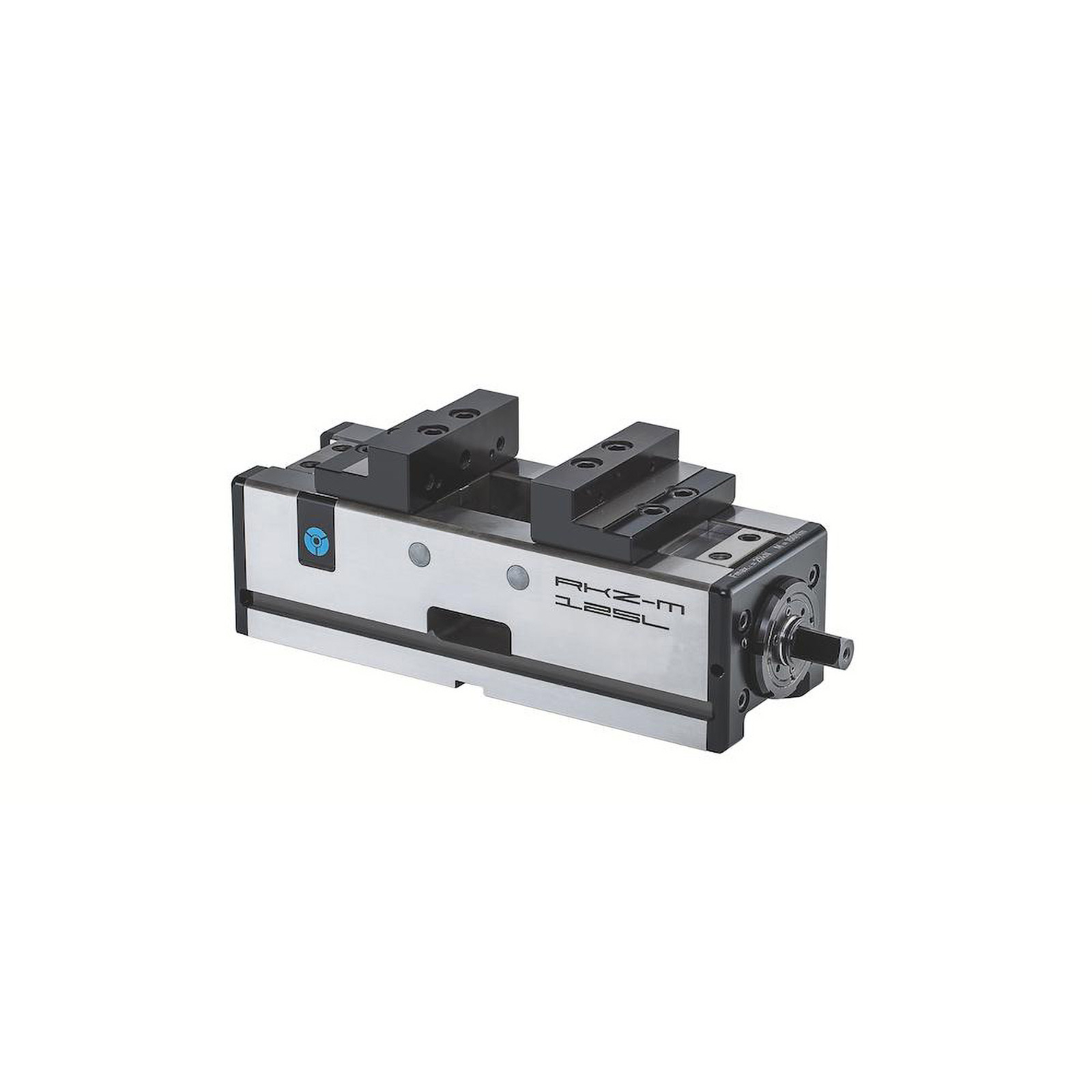

"Röhm NC-Kompakt-Zentrischspanner RKZ-M, Backenbreite 50, mit Stufenbacken - 180190"
Kurzbeschreibung
- Spannsystem mechanisch ohne Kraftübersetzer, manuell betätigt.
- Zentrisch spannend mit zwei beweglichen Backen.
Technische Merkmale
- Stahl Grundkörper sowie alle Führungen allseitig gehärtet und geschliffen
- Serienmäßig ausgestattet mit Stufen-Aufsatzbacken
- RKZ-M = RÖHM, Kompakt, Zentrisch, Manuell
Einsatzbereiche
- Optimiert für die 5-Achsbearbeitung.
Vorteile
- Kurze kompakte Bauweise
- Großer Spannhub
- Konstante Spannkraft bei jedem Spannvorgang und große Wiederholspanngenauigkeit beim Einsatz eines Drehmomentschlüssels
- Mittenspanngenauigkeit: ± 0,02 - Wiederholspanngenauigkeit: 0,01
Weitere Infos
- NC-Kompakt-Zentrischspanner RKZ-M, Backenbreite 50, mit Stufenbacken
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Antriebsadapter: Länge Sechskant mm: | 15 mm |
|---|---|
| Antriebsadapter: Länge Vierkant mm: | 20 mm |
| Antriebsadapter: Schlüsselweite Sechskant mm: | 6 kt-SW 8 mm |
| Antriebsadapter: Schlüsselweite Vierkant mm: | 4 kt-SW 12 mm |
| Backenanschlussmaße: Breite 1 mm: | 26 mm |
| Backenanschlussmaße: Gewindedurchmesser 1 mm: | M3x6 mm |
| Backenanschlussmaße: Höhe 1 mm: | 5 mm |
| Backenanschlussmaße: Höhe 3 mm: | 3.5 mm |
| Backenbreite: | 50 mm |
| Bohrung Ø: | | mm |
| Breite Grundkörper mm: | 52 mm |
| Dicke Flanschplatte mm: | 10 mm |
| Freiraum für Beschriftung mm: | 12 mm |
| Gesamtlänge: | 38| mm |
| Gewicht: | 3.5 |
| Gewindetiefe 1: | M 4 x 8 |
| Größe: | 50 |
| Höhe: | 75 mm |
| Höhe Backen mm: | 20 mm |
| Höhe Grundkörper mm: | 55 mm |
| Höhe Spannschulter mm: | 15 mm |
| Höhe Spindellager mm: | 31 mm |
| Höhe Stufenseite mm: | 10 mm |
| Länge: | 167 mm |
| Länge Grundkörper mm: | 140 mm |
| Länge Quernut an Grundseite mm: | 60 mm |
| Länge Spindellager mm: | 1 mm |
| Länge Stufe mm: | 14 mm |
| Länge bewegliche Backe mm: | 32 mm |
| Spannkraft: | 10 |
| Spannweite 1 Nut 1 mm: | 0-39 mm |
| Spannweite 1 Nut 2 mm: | 36-75 mm |
| Spannweite 2 Nut 1 mm: | 37-75 mm |
| Spannweite 2 Nut 2 mm: | 72-111 mm |
| Stärke Abdeckung mm: | 10 mm |
| Tiefe Spannschulter mm: | 3 mm |
| Verfahrhub des Spannschiebers mm: | 20.5 mm |
| Versetzbereich der Spannbacke mm: | 18 mm |
| Wiederholgenauigkeit mm: | 0.01 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm NC-Kompakt-Zentrischspanner RKZ-M, Backenbreite 50, mit Stufenbacken
