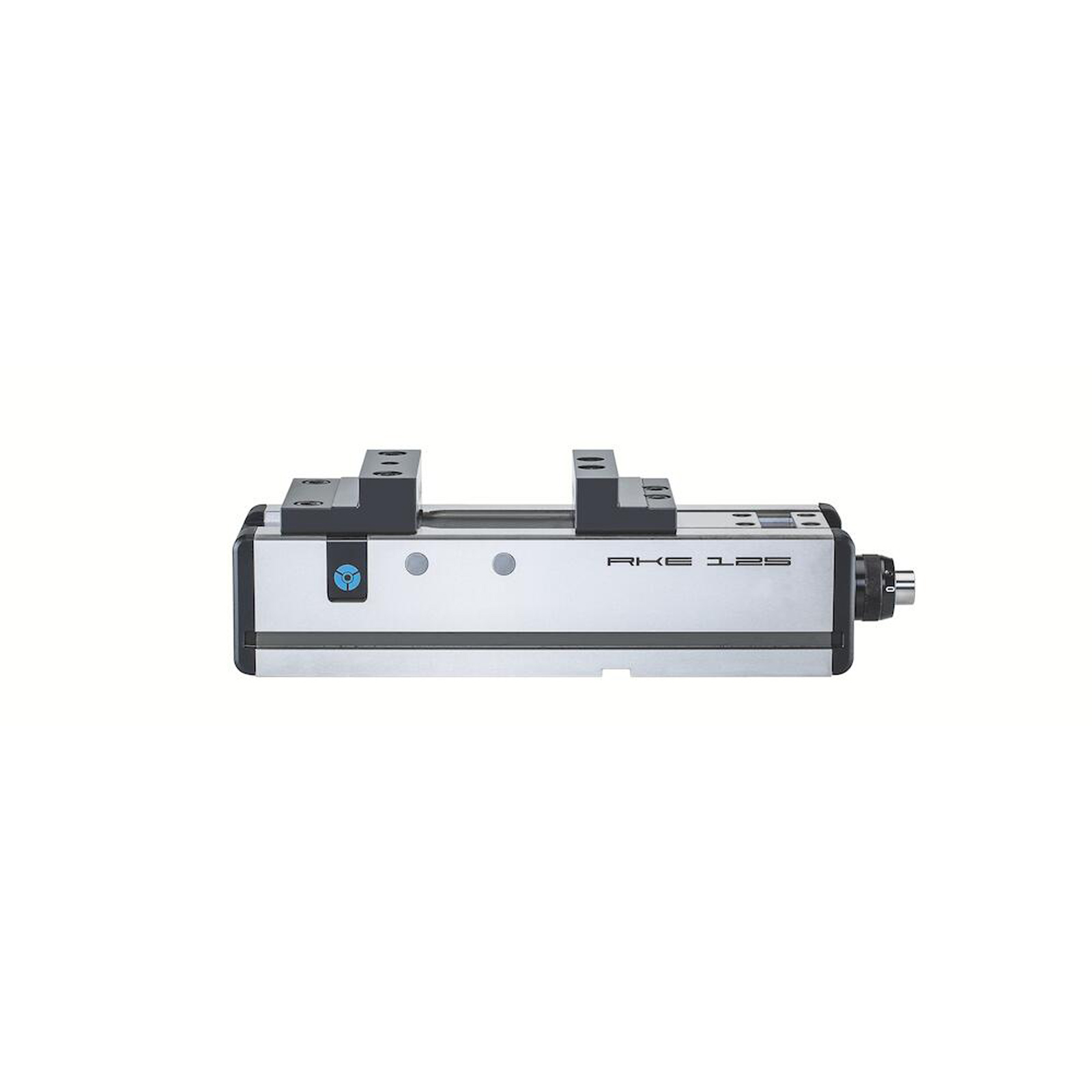

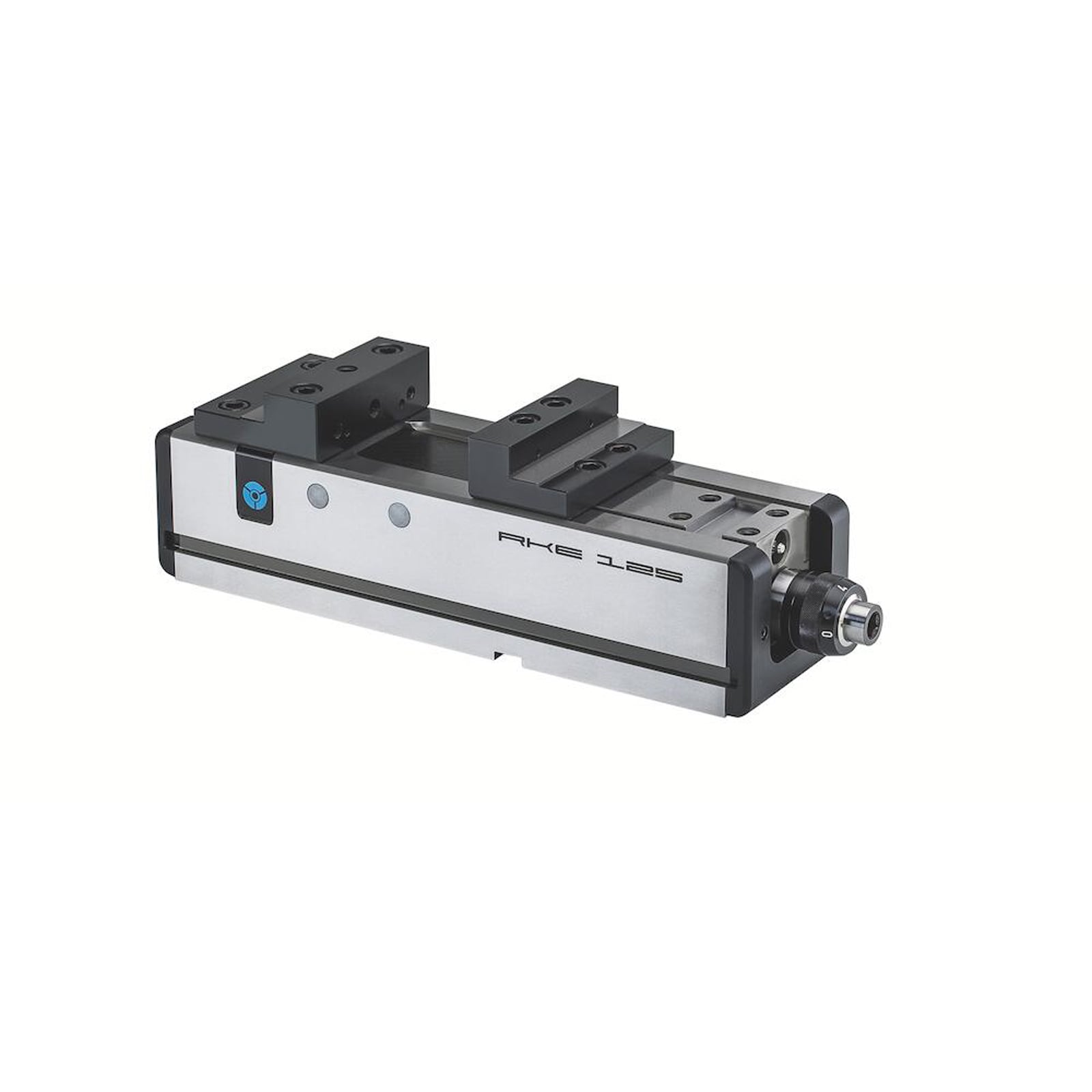

"RÖHM NC-Kompaktspanner RKE Backen-B.125mm STA Backen-H.40mm - 178412"
Hinweis: Diesen Artikel erhalten Sie als Speditionslieferung direkt vom Hersteller. Bitte geben Sie uns unbedingt eine Telefonnummer für die Spedition an.
Des Weiteren kann dieser Artikel NUR innerhalb Deutschlands versendet werden. (This item can ONLY be shipped within Germany)

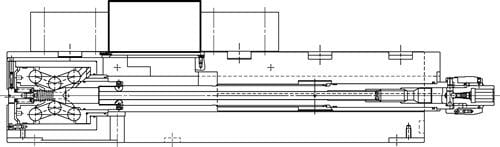

- Spannsystem mechanisch/mechanisch mit Kraftübersetzung, manuell betätigt (Art.-Nr. 4124 040 093: Spannsystem mechanisch/hydraulisch)
- verformungsstabile Bauart für sehr hohe Spanngenauigkeit

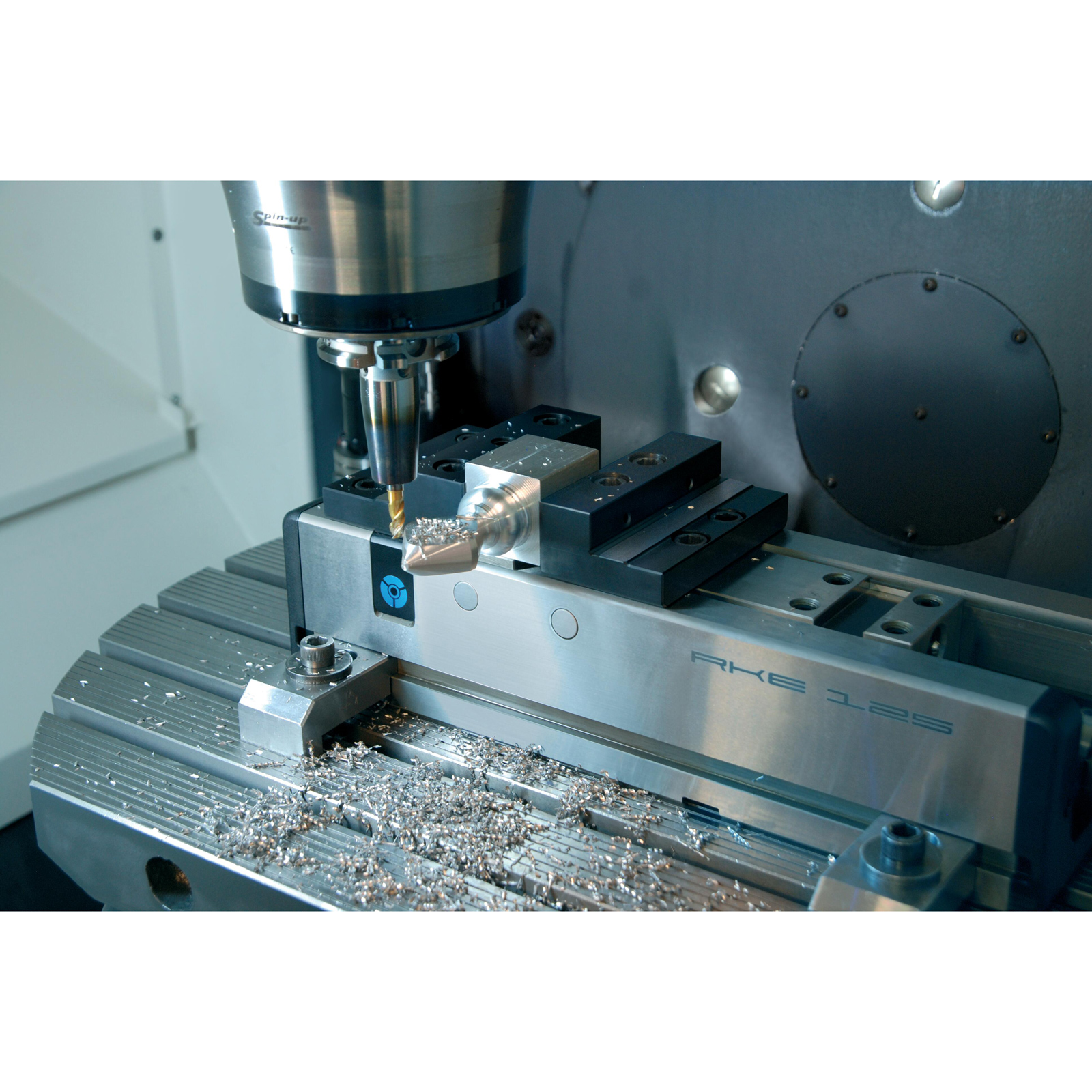

- für den Einsatz auf Bearbeitungszentren mit hoher Qualitätsund Produktionsleistung
- Antriebsspindel mit Spannkraftvoreinstellung
- beidseitig angebrachte Schmiernippel zum Schmieren aller, dem Verschleiß unterliegenden Führungen und des Spindelgewindes
- Befestigungsgewinde M12 für Werkstückanschlag
- stabiler Späneschutz verhindert das Eindringen von Spänen in den Innenraum des Körpers
- alle Führungen gehärtet und geschliffen
- Höhenmaß Grundkörper/Werkstückauflage -0,02
- wichtig für paarigen Einsatz
- Lieferung mit Stufenbacken umkehrbar, gehärtet und geschliffen. Weitere technische Eigenschaften:
- Ausführung: Modell RKE 3-seitige Aufspannmöglichkeit
- horizontal, vertikal oder seitlich aufspannbar Grundkörper aus Stahl gehärtet und geschliffen mit Kraftübersetzung
- Backenbreite: 125 mm
- Spannweite: 0 - 216 mm / 97 - 312 mm
- Backenhöhe: 40 mm
- Gesamtlänge: 463 mm
- Spannkraft: ca. 40 kN
- Material: Stahl
- Modell: RKE
- Marke: RÖHM
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

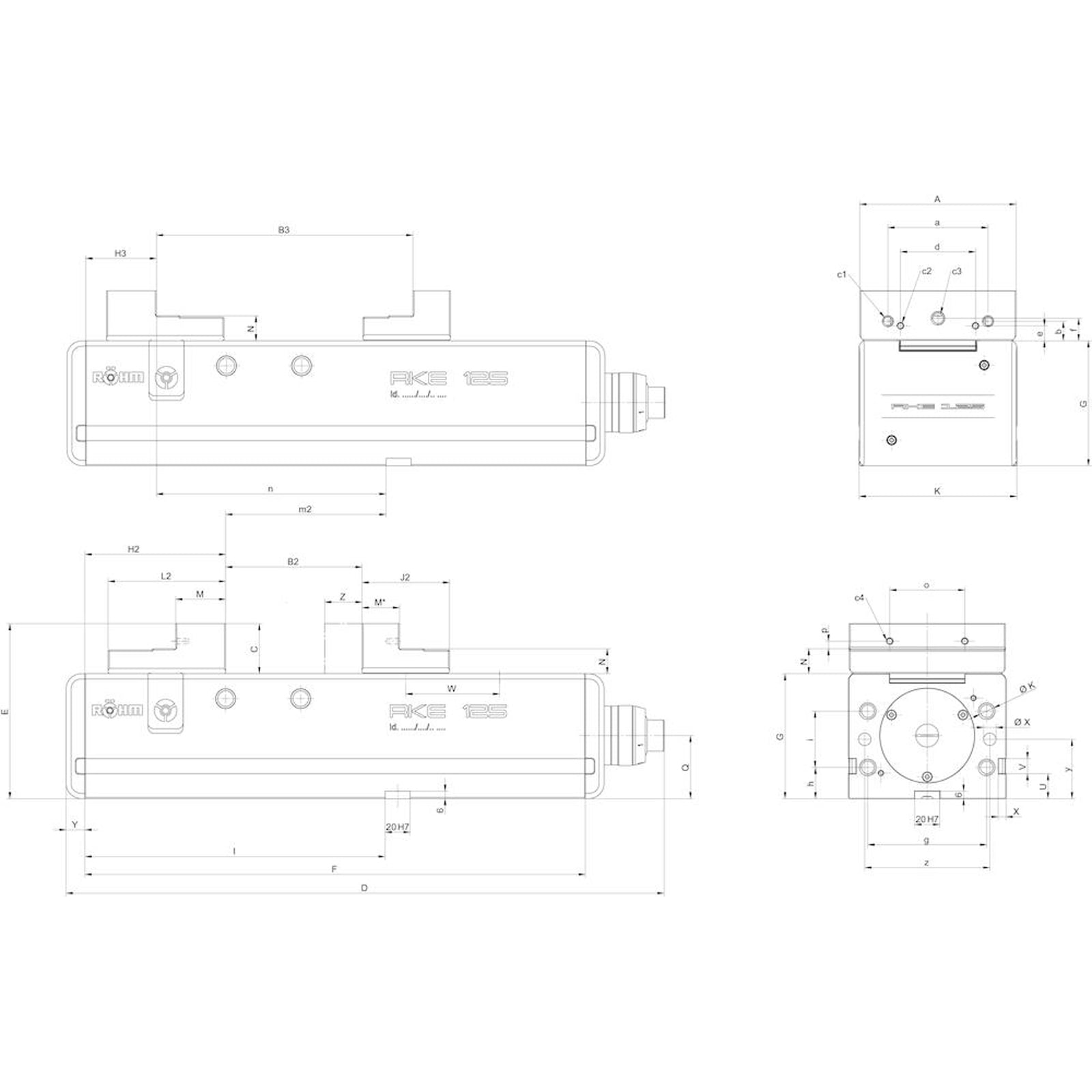

| Abstand Bohrung mm: | 100 mm |
|---|---|
| Abstand Quernut Backe 1 mm: | 127.5 mm |
| Abstand Quernut Backe 2 mm: | 183.5 mm |
| Backenanschlussmaße: Breite 1 mm: | 60 mm |
| Backenanschlussmaße: Breite mm: | 80 mm |
| Backenanschlussmaße: Höhe 1 mm: | 12 mm |
| Backenanschlussmaße: Höhe 2 mm: | 18 mm |
| Backenanschlussmaße: Höhe mm: | 15.6 mm |
| Backenanschlußmaße Gerätedurchmesser: | M 8x14 |
| Backenausführung: | Stufenbacken |
| Backenbreite: | 125 mm |
| Bohrung Ø: | | mm |
| Breite Grundkörper mm: | 126 mm |
| Freiraum für Beschriftung mm: | 12 mm |
| Gesamtlänge: | | mm |
| Gewicht: | 41 |
| Gewindeanschluss Stirnseite: Breite mm: | 95 mm |
| Gewindeanschluss Stirnseite: Höhe 1 mm: | 25 mm |
| Gewindeanschluss Stirnseite: Höhe 2 mm: | 45 mm |
| Gewindeanschluss mm: | M12x22 mm |
| Gewindetiefe 1: | M 5x10 |
| Gewindetiefe 2: | M 10x18 |
| Größe: | 125 |
| Höhe: | 140 mm |
| Höhe Backen mm: | 40 mm |
| Höhe Grundkörper mm: | 100 mm |
| Höhe Spannschulter mm: | 20 mm |
| Höhe Spindellager mm: | 47.5 mm |
| Höhe Stufenseite mm: | 20 mm |
| Länge: | 478 mm |
| Länge Grundkörper mm: | 400 mm |
| Länge Quernut an Grundseite mm: | 240 mm |
| Länge Stirnseite bis Backenanlage 1 mm: | 112.5 mm |
| Länge Stirnseite bis Backenanlage 2 mm: | 56.5 mm |
| Länge Stufe bewegliche Backe mm: | 30 mm |
| Länge Stufe feste Backe mm: | 40 mm |
| Länge bewegliche Backe 1 mm: | 70 mm |
| Länge feste Backe 1 mm: | 94 mm |
| Spannkraft: | 40 |
| Spannweite 1 mm: | 0 - 216 mm |
| Spannweite 2 mm: | 97 - 312 mm |
| Stärke Abdeckung mm: | 15 mm |
| Tiefe Spannschulter mm: | 10 mm |
| Verfahrhub des Spannschiebers mm: | 109 mm |
| Versetzbereich der Spannbacke mm: | 1x108 mm |
Hersteller
Produkthinweise
In der Lieferung enthalten:
- 1x RÖHM NC-Kompaktspanner RKE Backen-B.125mm STA Backen-H.40mm
