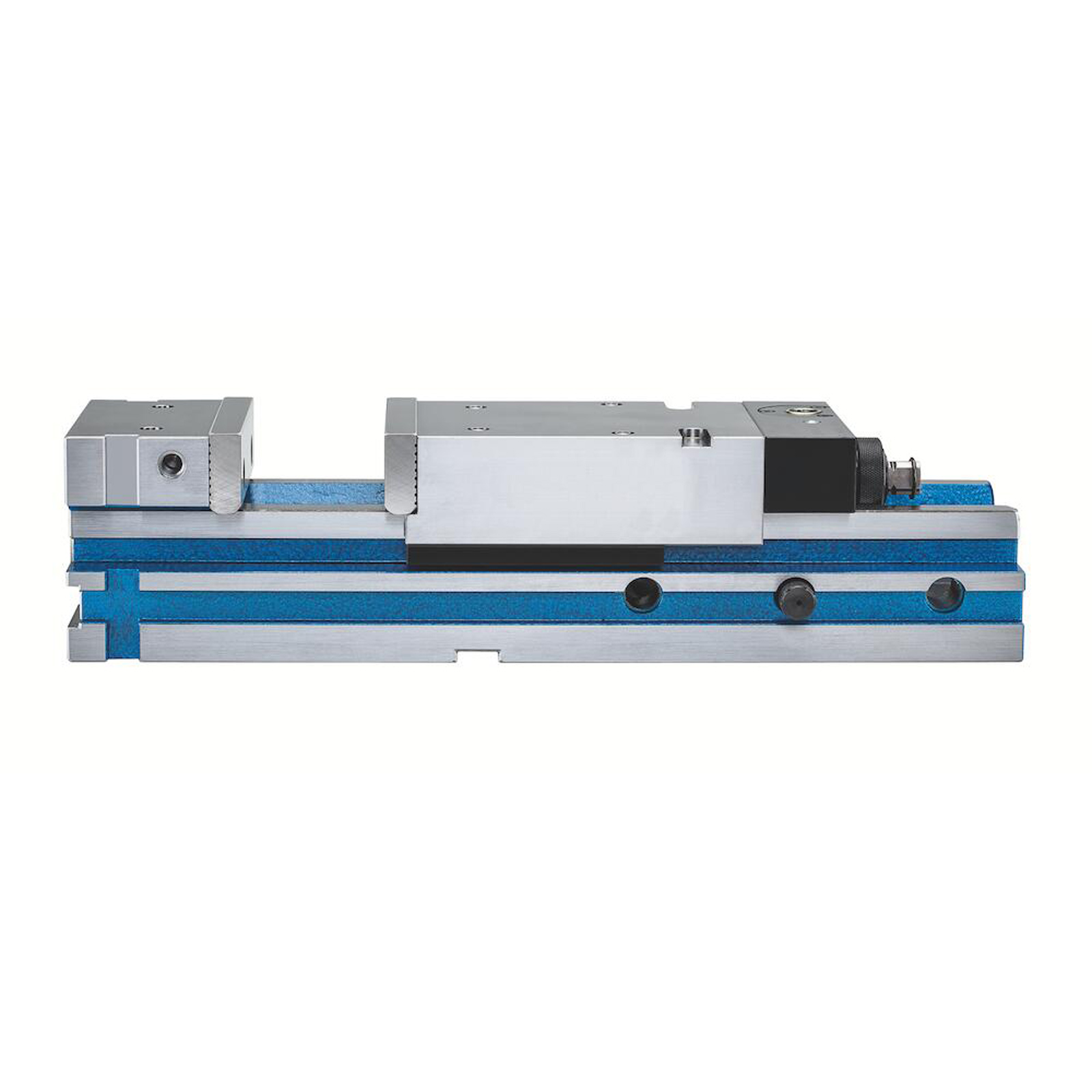

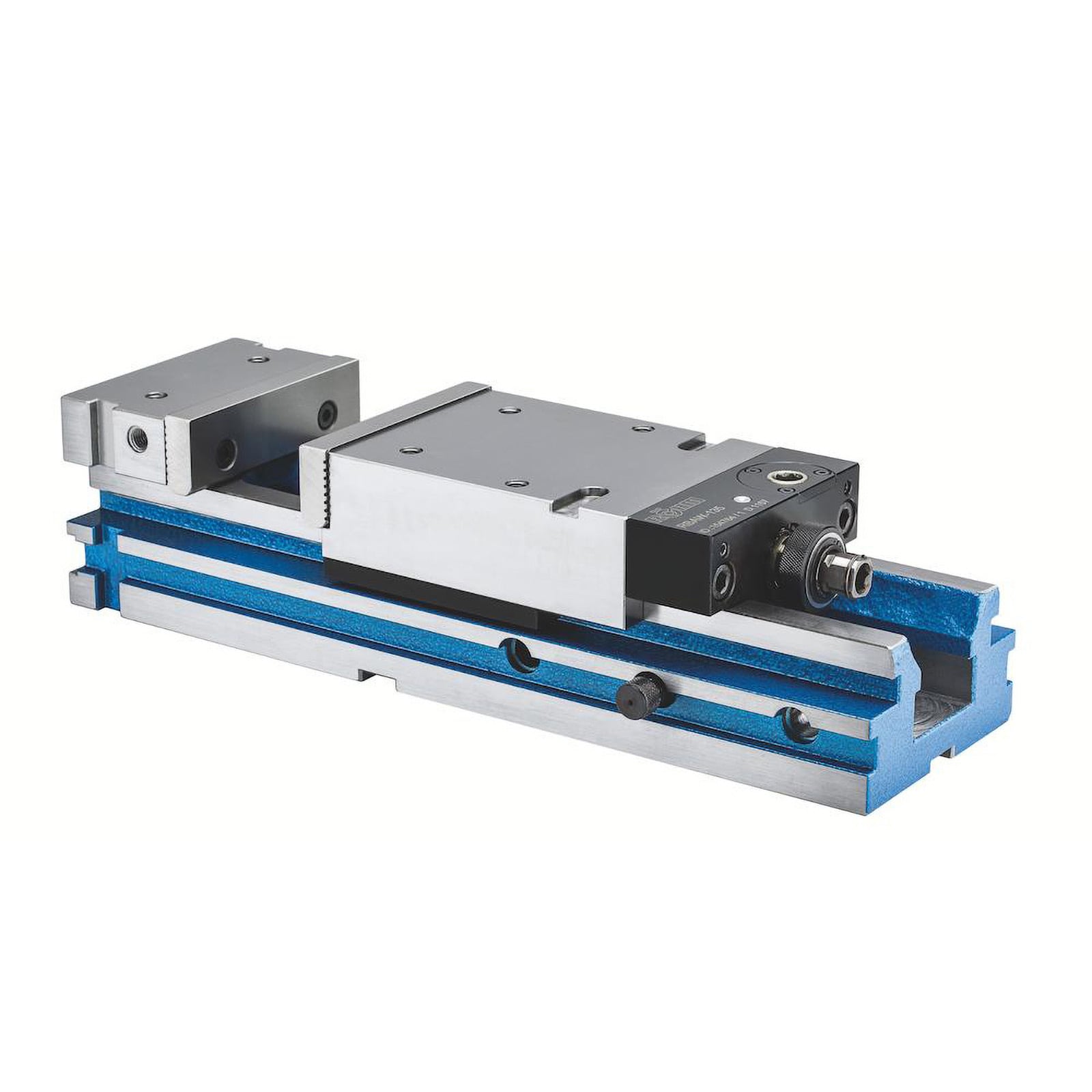

"Röhm NC-Kraftspanner RBAW, Größe 4, Backenbreite 160, mit Winkeltrieb, Standard - 154765"
Kurzbeschreibung
- Spannsystem mechanisch-hydraulisch mit Kraftübersetzer, manuell betätigt.
Technische Merkmale
- Stahlkörper mit fester Spannbacke, einheitlich im Gesenk geschmiedet
- Selbsttätige Nachspannung in Hydraulikeinheit durch eingebaute Tellerfedern
- Alle Verschleißteile, vor allem die Backenführungen sind gehärtet und geschliffen
- Robuste Flachbahnführung der beweglichen Backe
- Mit Normalbacken und Handkurbel
Einsatzbereiche

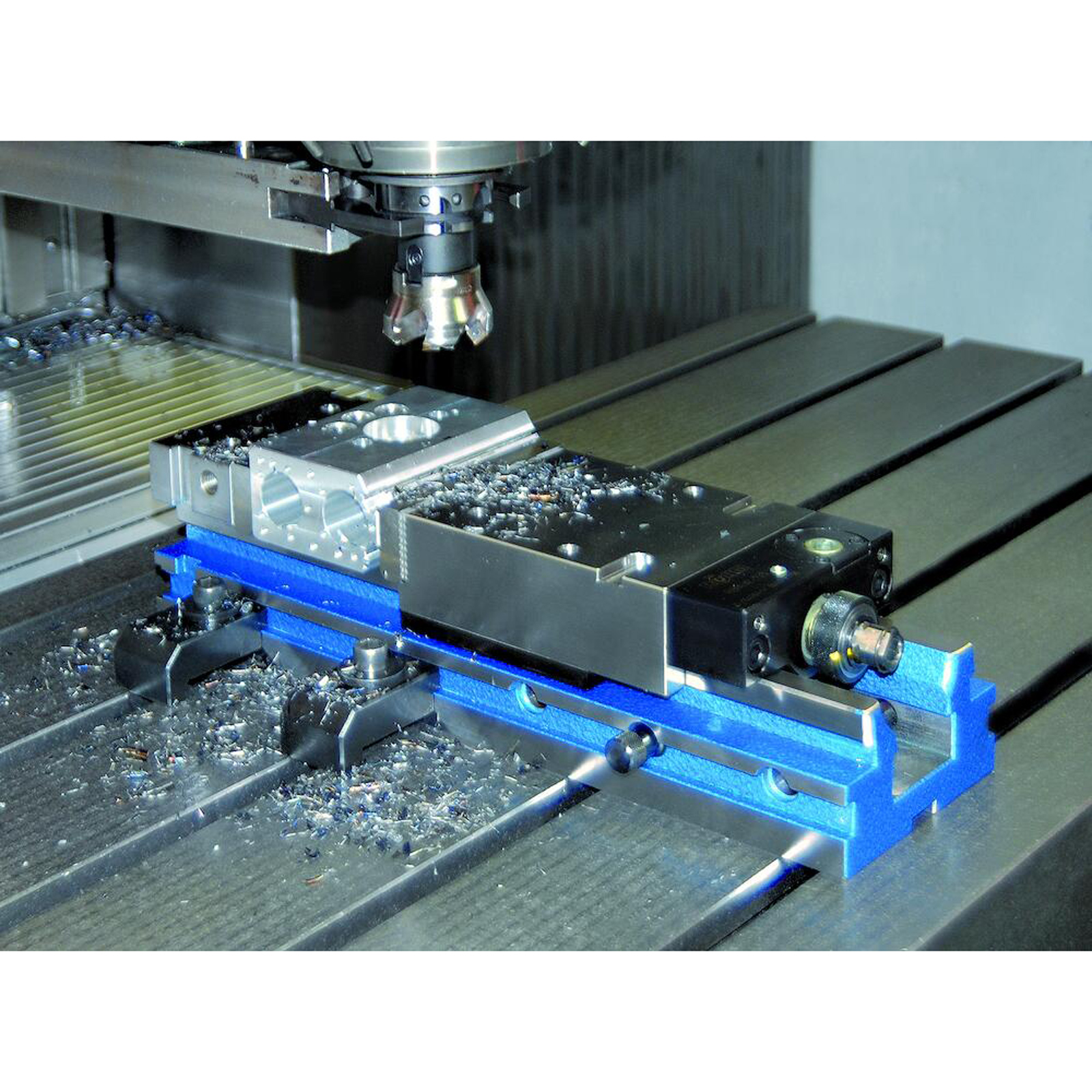

- Für den universellen Einsatz auf Fräsmaschinen und Bearbeitungszentren.
Vorteile
- Horizontal, vertikal und seitlich aufspannbar mit Höhenabstimmung ±0,02
- Robuste wartungsfreie Spindel
- Auf der Oberfläche der festen und beweglichen Backe können zusätzliche Stufenbacken oder spezielle Formbacken befestigt werden
- Antriebsspindel ist schmutz- und spänegeschützt
- Großer Spannbereich
- Kurze Ausführung der beweglichen Backe (aus Stahl) ergibt kurze Baulänge auch bei max. Spannweite
- Mit Winkeltrieb
Weitere Infos
- NC-Kraftspanner RBAW, Größe 4, Backenbreite 160, mit Winkeltrieb, Standard
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

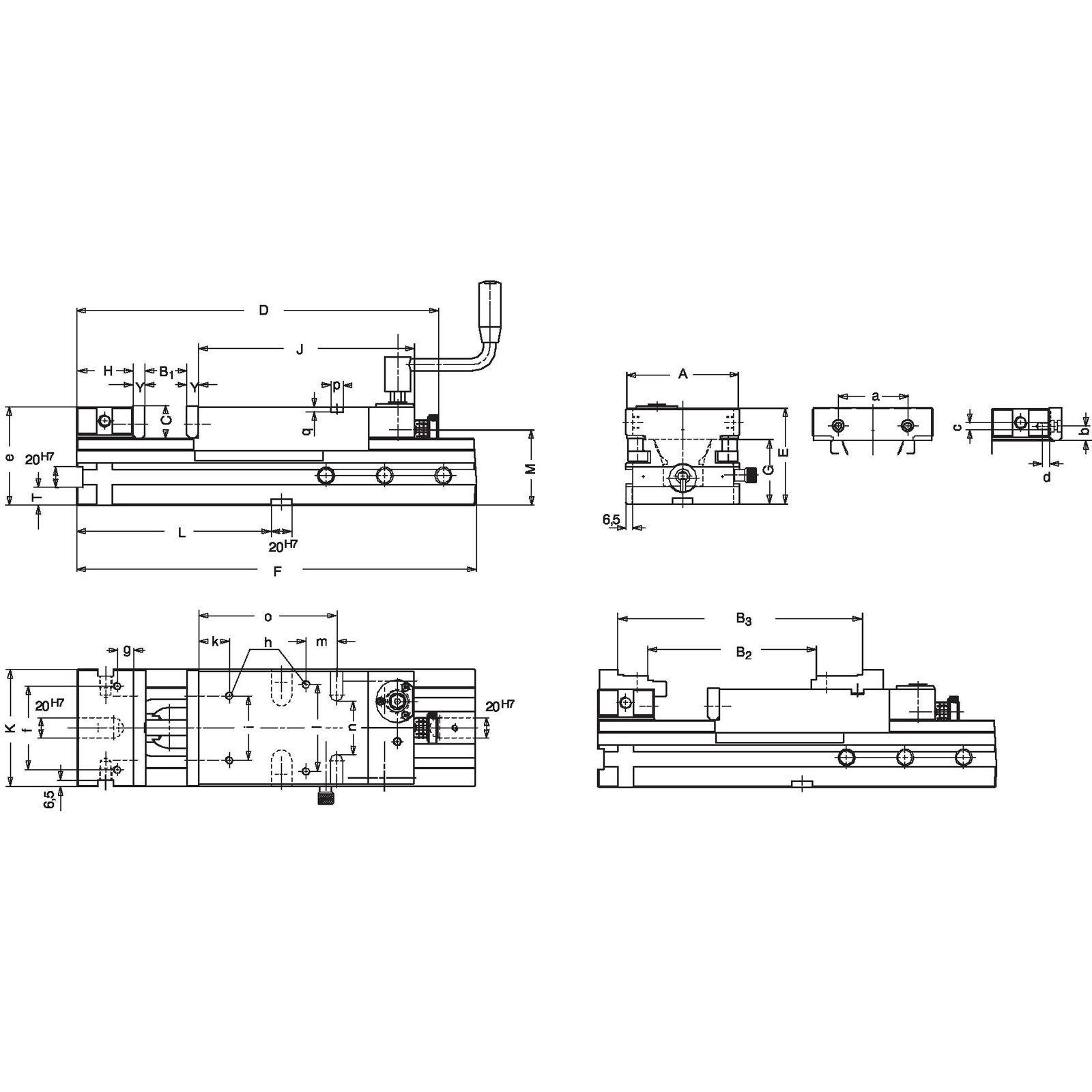

| Ausführung: | RBAW |
|---|---|
| Backenanschlussmaße: Breite mm: | 100 mm |
| Backenanschlussmaße: Gewindedurchmesser 1 mm: | M8 mm |
| Backenanschlussmaße: Gewindetiefe mm: | 13 mm |
| Backenanschlussmaße: Höhe mm: | 19.6 mm |
| Backenbreite: | 160 mm |
| Bohrung Ø: | | mm |
| Breite Grundkörper mm: | 162 mm |
| Dicke Normalbacke mm: | 15.6 mm |
| Gesamtlänge: | | mm |
| Gewicht: | 62 |
| Gewindeanschluss Oberseite: Breite 1 mm: | 100 mm |
| Gewindeanschluss Oberseite: Breite 2 mm: | 120 mm |
| Gewindeanschluss Oberseite: Breite mm: | 100 mm |
| Gewindeanschluss Oberseite: Gewindedurchmesser mm: | M12x20 mm |
| Gewindeanschluss Oberseite: Länge 1 mm: | 30 mm |
| Gewindeanschluss Oberseite: Länge 2 mm: | 35 mm |
| Gewindeanschluss Oberseite: Länge mm: | 30 mm |
| Größe: | 4 |
| Handkurbel Achsabstand mm: | 90 mm |
| Höhe: | 133.7 mm |
| Höhe Backen mm: | 49.6 mm |
| Höhe Führung Grundkörper mm: | 83.5 mm |
| Höhe Grundkörper mm: | 132 mm |
| Höhe Quernut an Stirnseite mm: | 22.5 mm |
| Höhe Spannschulter mm: | 20 mm |
| Höhe Spindellager mm: | 96 mm |
| Länge: | 702 mm |
| Länge Grundkörper mm: | 574 mm |
| Länge Quernut an Grundseite mm: | 240 mm |
| Länge Stirnseite bis Backenanlage mm: | 80 mm |
| Länge bewegliche Backe mm: | 240 mm |
| Quernutanschluss Oberseite: Breite mm: | 96 mm |
| Quernutanschluss Oberseite: Länge mm: | 142 mm |
| Quernutanschluss Oberseite:Nutbreite mm: | 14 mm |
| Quernutanschluss Oberseite:Nuttiefe mm: | 5 mm |
| Spannkraft: | 50 |
| Spannweite 1 mm: | 0-310 mm |
| Spannweite 2 mm: | 146-454 mm |
| Spannweite 3 mm: | 248-556 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm NC-Kraftspanner RBAW, Größe 4, Backenbreite 160, mit Winkeltrieb, Standard
