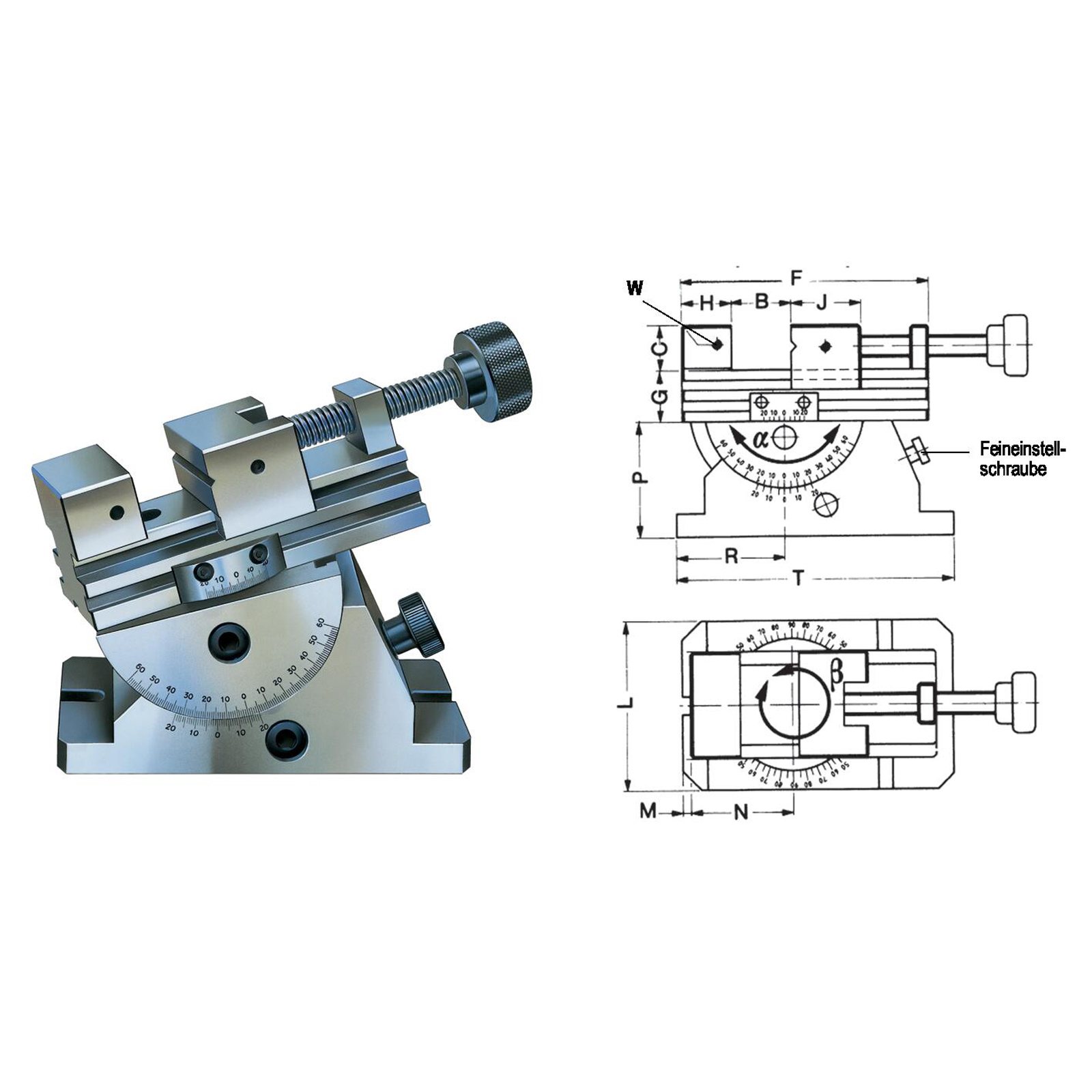

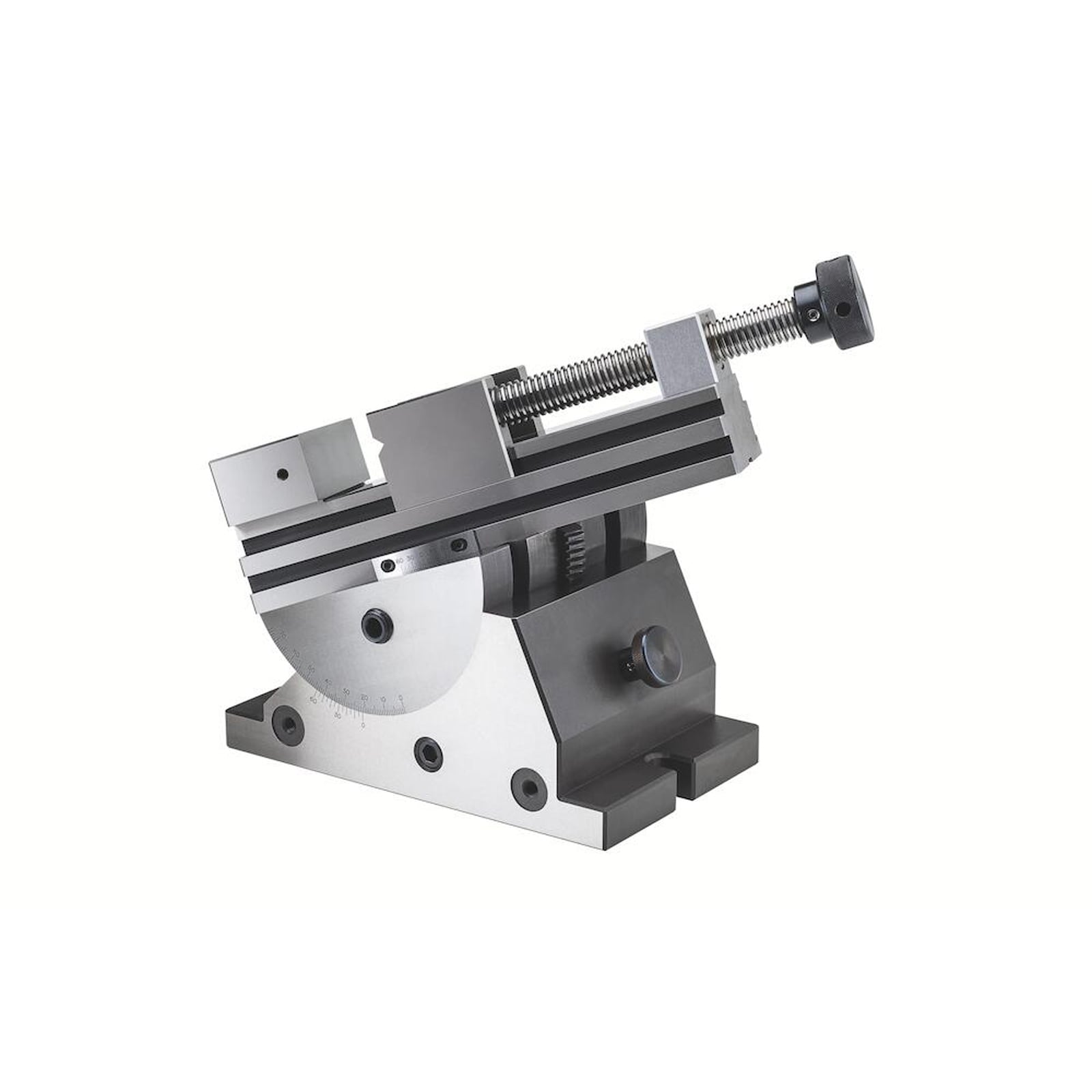

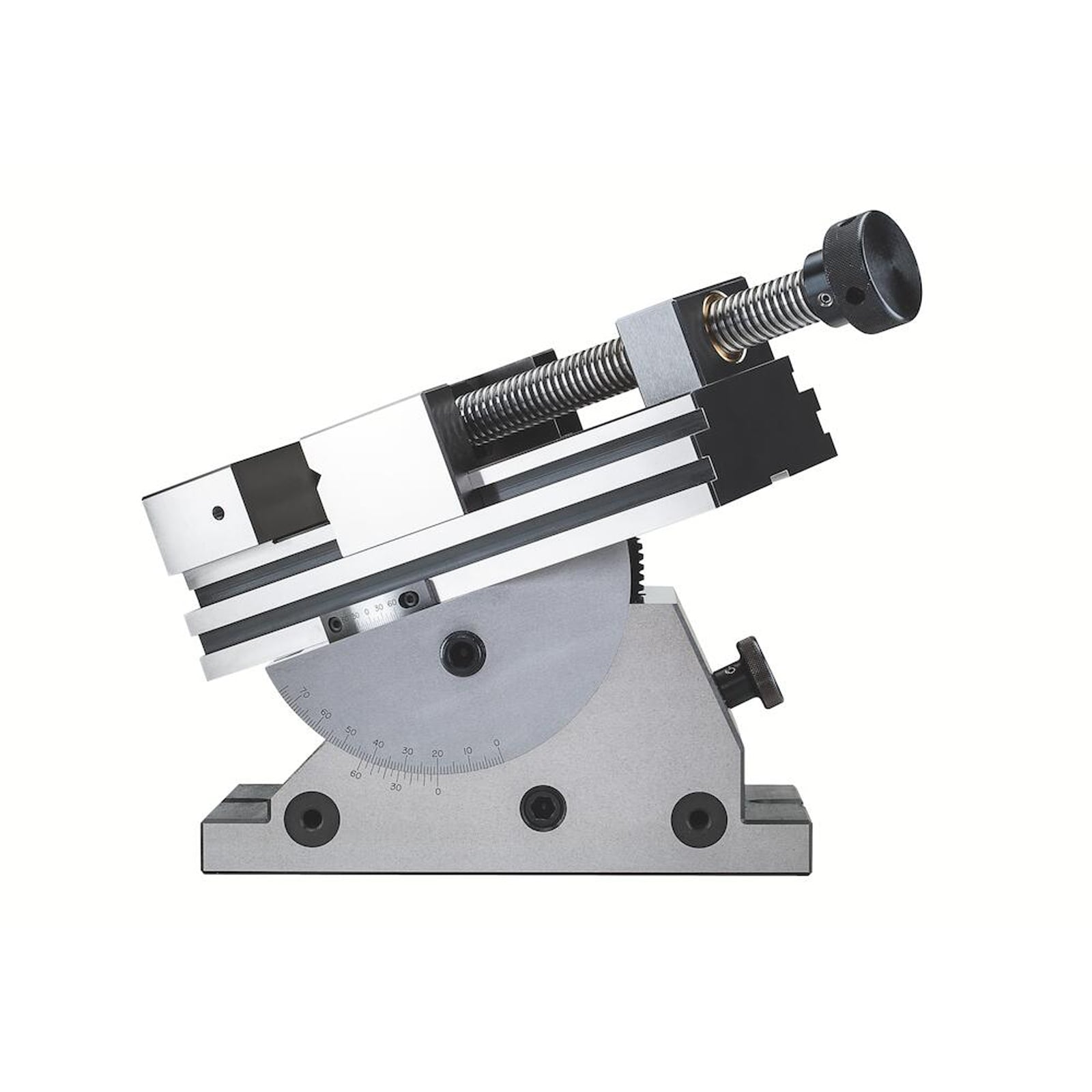

"Röhm Präzisions-Sinusspanner PS-ZD, Größe 1, Backenbreite 70, 2-dimensional - 370782"
Technische Merkmale
- Feineinstellschraube am Unterteil ermöglicht eine exakte Winkeleinstellung
- Größe 2 für besonders schwere Zerspanungsarbeiten
- Formschlüssige Verriegelung in jeder gewünschten Winkelposition durch Feststellschrauben
- Aus legiertem Werkzeugstahl gefertigt, gehärtet und feinst geschliffen
Einsatzbereiche
- Vorwiegend im Werkzeugbau auf Schleif-, Fräs- und Graviermaschinen, an Lehrenbohrwerken, für Mess- und Kontrollarbeiten und für Fertigungsvorgänge, die höchste Spanngenauigkeit erfordern.
Vorteile
- 2-dimensionale Winkeleinstellung über Nonius, bei Größe 1 mit 3’-Nonius, bei Größe 2 mit 5’-Nonius.
- 360° drehbar
Weitere Infos
- Schleif- und Kontrollschraubstock Sinusspanner PS-ZD, Größe 1, Backenbreite 70, Präzisions-Spanner PS-ZD 2-dimensional
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

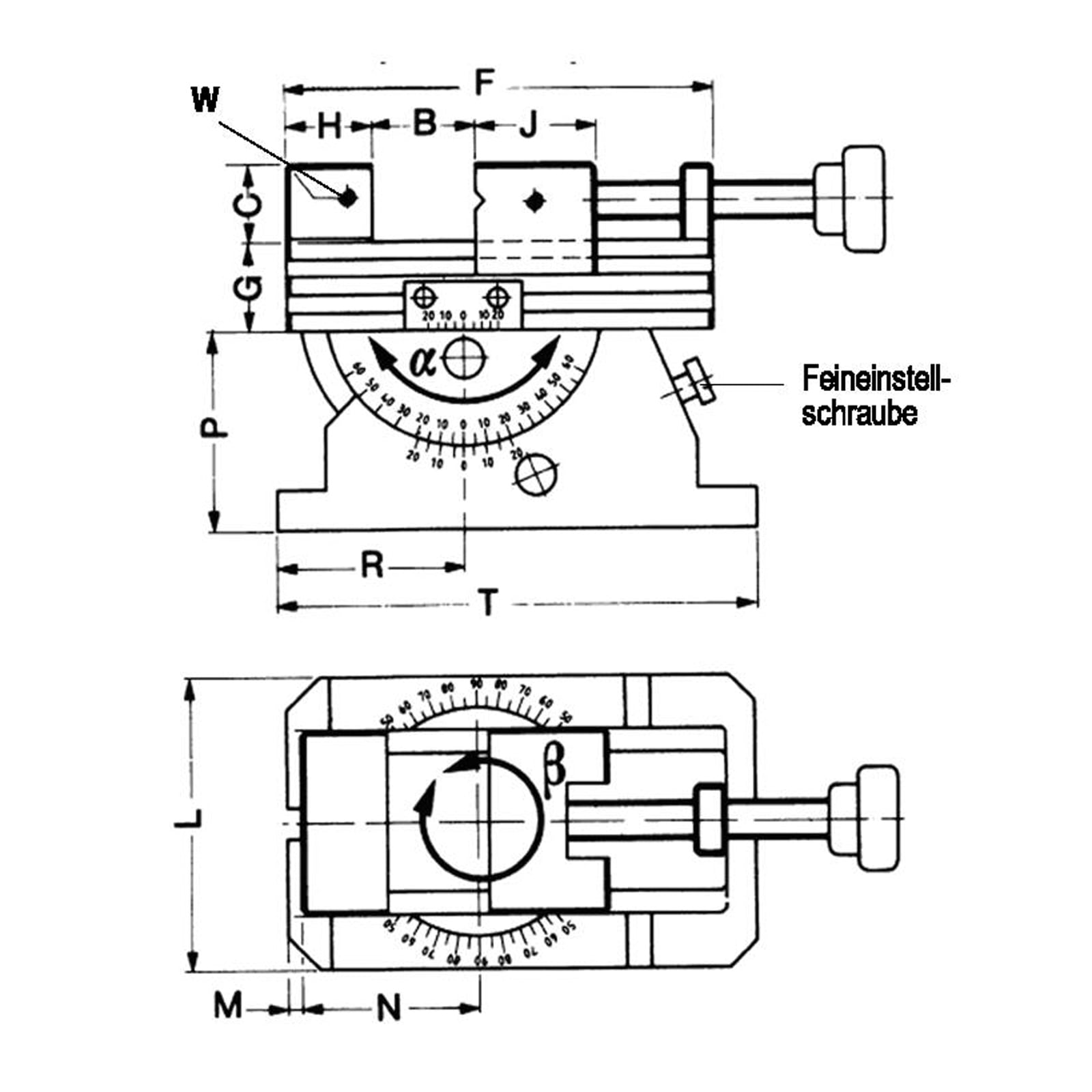

| Backenbreite: | 70 mm |
|---|---|
| Bohrung Ø: | | mm |
| Breite Unterteil mm: | 110 mm |
| Gesamtlänge: | | mm |
| Gewicht: | 11.1 |
| Gewinde-Ø: | 2xM5x15 mm |
| Größe: | 1 |
| Höhe: | 137 mm |
| Höhe Backen mm: | 30 mm |
| Höhe Führung Grundkörper mm: | 32 mm |
| Höhe Spannschulter mm: | 15 mm |
| Höhe Unterteil mm: | 75 mm |
| Länge Körper mm: | 160 mm |
| Länge Stirnseite bis Backenanlage mm: | 33 mm |
| Länge Unterteil mm: | 180 mm |
| Länge bewegliche Backe mm: | 45 mm |
| Längendifferenz Oberteil Unterteil mm: | 5 mm |
| Parallelität mm: | 0.002 mm |
| Rechtwinkligkeit mm: | 0.005 mm |
| Schwenkachse Position Länge 1 mm: | 70 mm |
| Schwenkachse Position mm: | 65 mm |
| Schwenkbereich Oberteil: | 0° - 120° |
| Schwenkbereich Unterteil: | 360° |
| Spannweite: | 80 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Präzisions-Sinusspanner PS-ZD, Größe 1, Backenbreite 70, 2-dimensional
