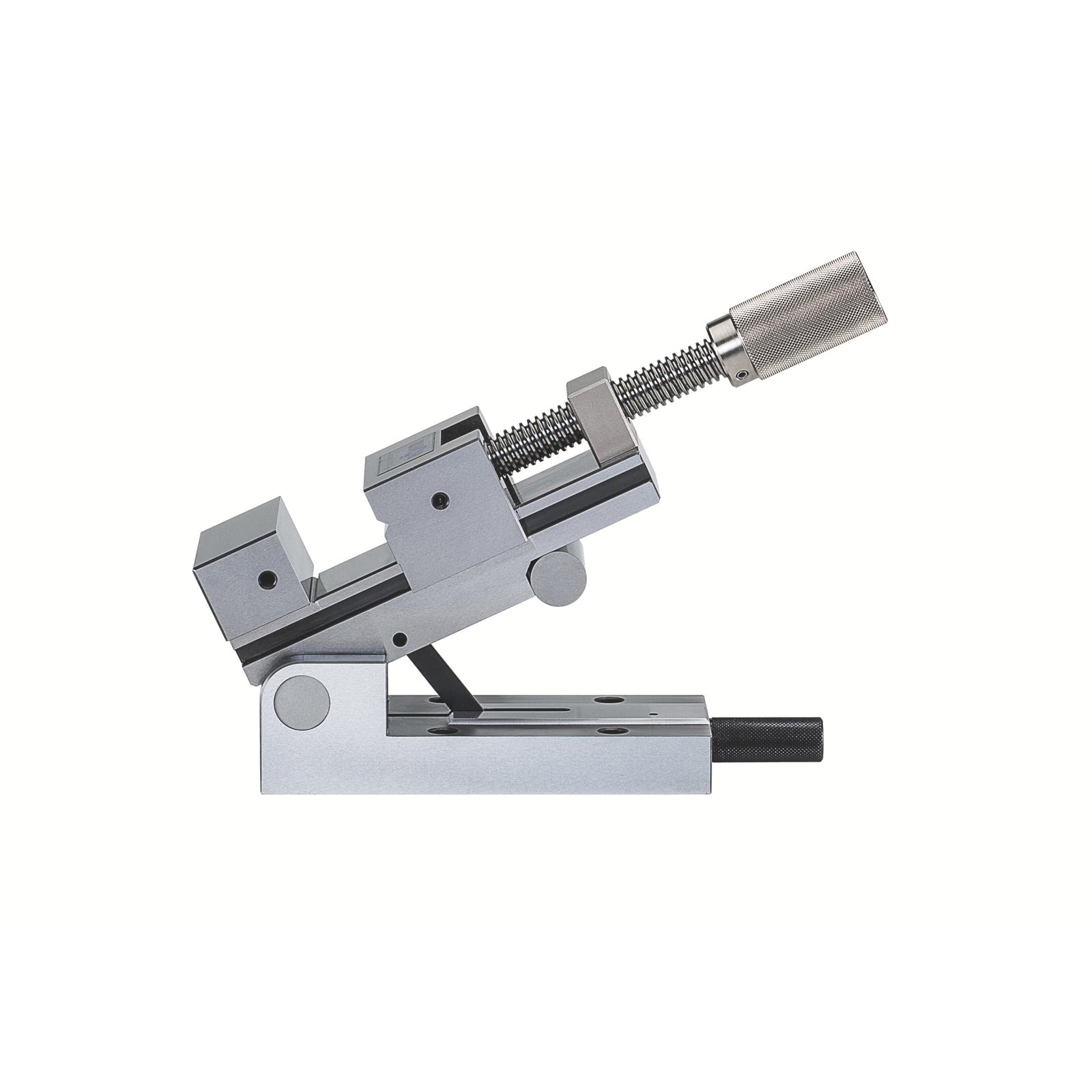

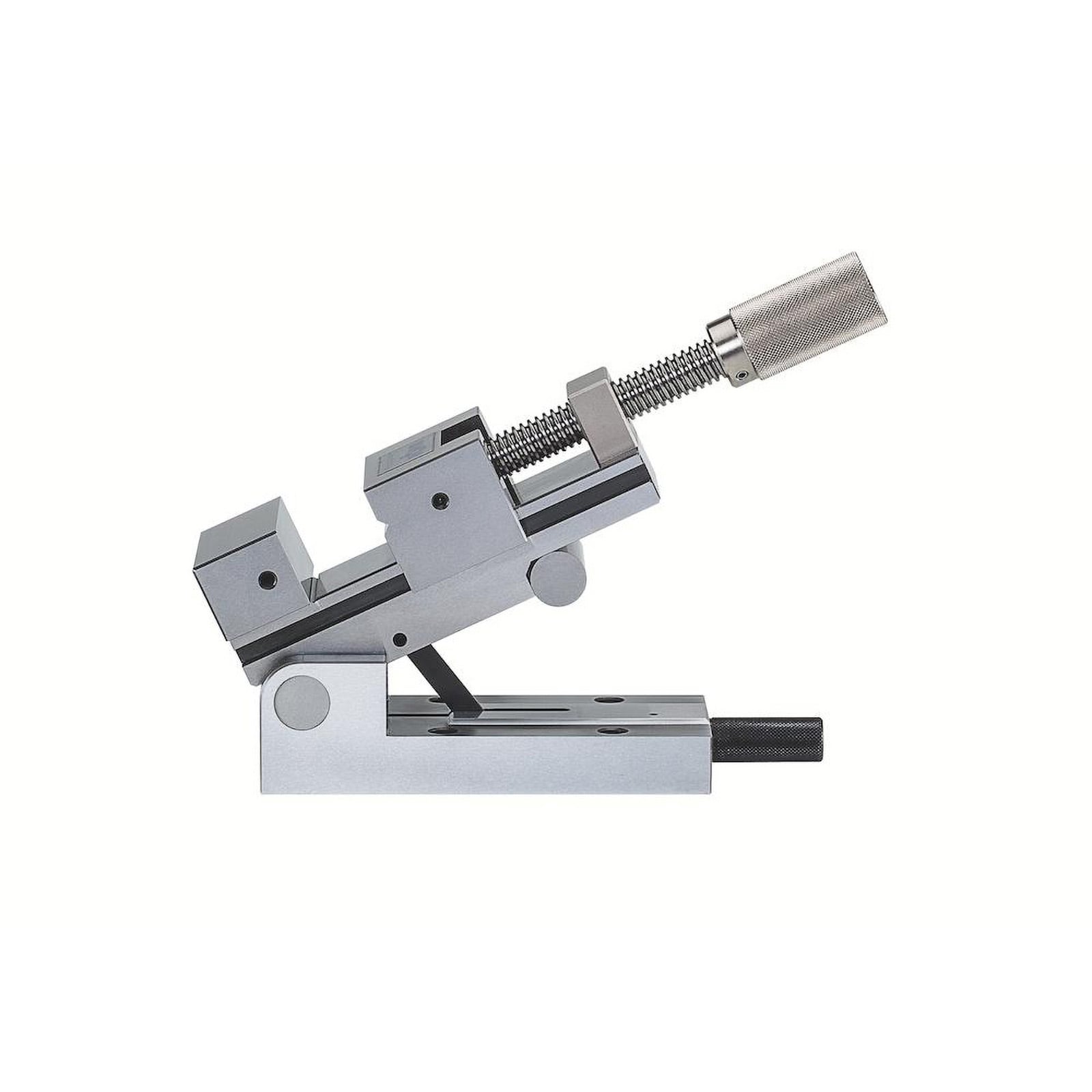

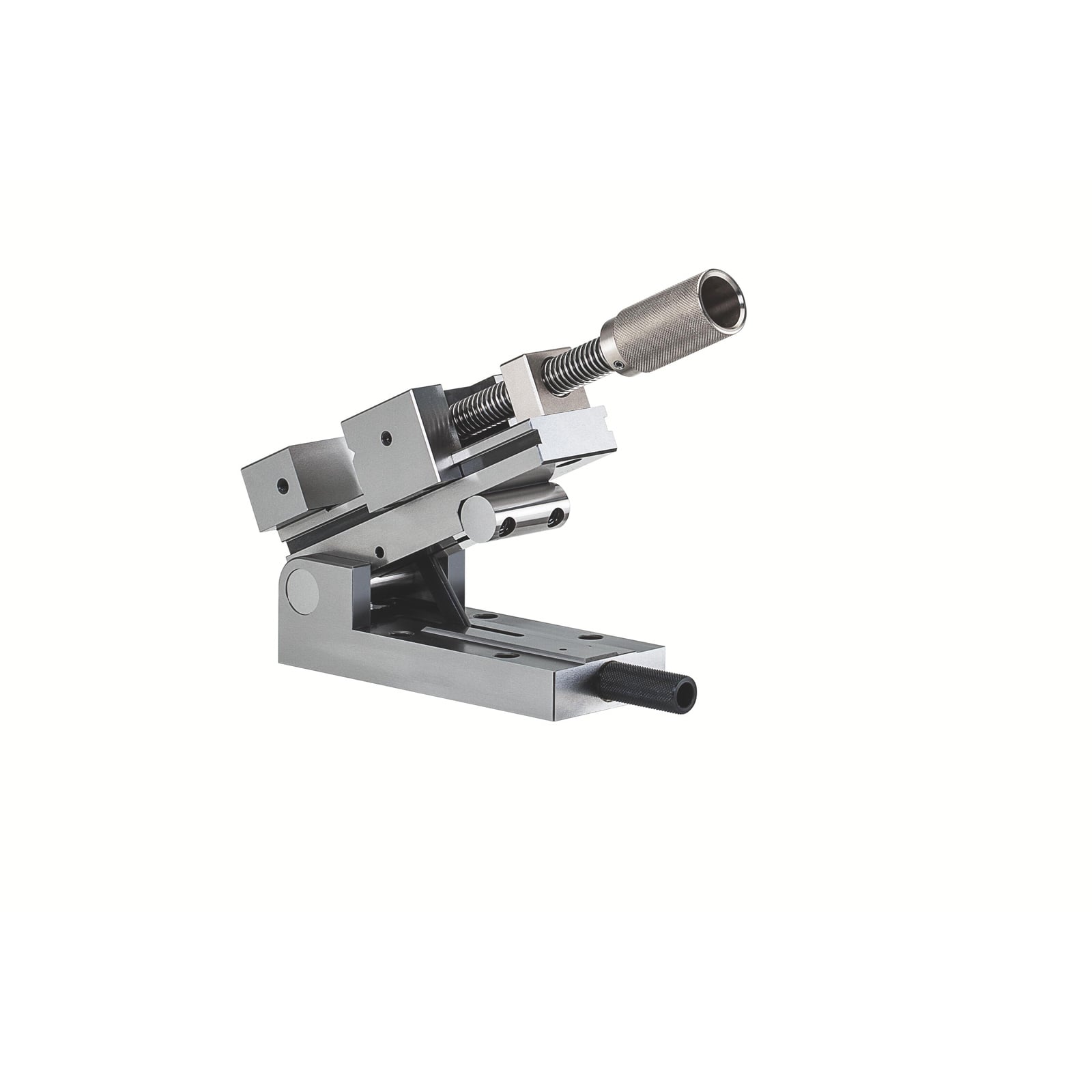

"Röhm Präzisionsspanner PS-SV, Größe 2, Backenbreite 90, Schwenkachse vorn - 370779"
Technische Merkmale
- Aus legiertem Werkzeugstahl gefertigt, gehärtet und feinst geschliffen
- Lager- und Auflagebolzen gehärtet und geschliffen mit einer Genauigkeit von 0,001 mm
Einsatzbereiche
- Vorwiegend im Werkzeugbau auf Schleif-, Fräs- und Graviermaschinen, an Lehrenbohrwerken, für Mess- und Kontrollarbeiten und für Fertigungsvorgänge, die höchste Spanngenauigkeit erfordern.
Vorteile
- Die Spannvorrichtung kann in jeder Winkelposition formschlüssig verriegelt werden
Weitere Infos
- Schleif- und Kontrollschraubstock PS-SV, Größe 2, Backenbreite 90, Schwenkachse vorn
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

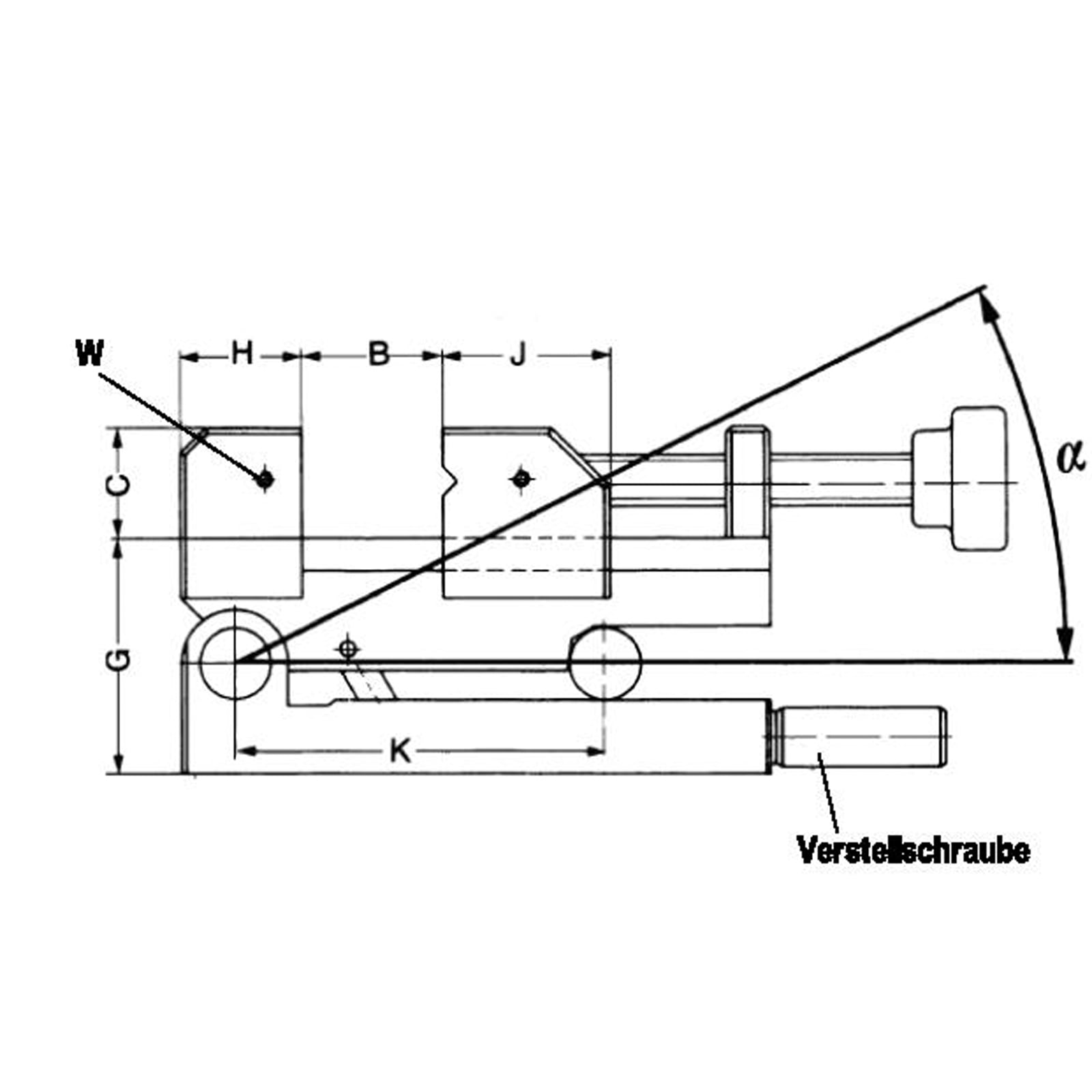

| Achsabstand Lagerbolzen Auflagebolzen mm: | 150 mm |
|---|---|
| Backenbreite: | 90 mm |
| Bohrung Ø: | | mm |
| Gesamtlänge: | | mm |
| Gewicht: | 11 |
| Gewinde-Ø: | 2xM5x15 mm |
| Größe: | 2 |
| Höhe: | 113 mm |
| Höhe Backen mm: | 40 mm |
| Höhe Führung Grundkörper mm: | 73 mm |
| Länge Körper mm: | 210 mm |
| Länge Stirnseite bis Backenanlage mm: | 40 mm |
| Länge bewegliche Backe mm: | 50 mm |
| Parallelität mm: | 0.002 mm |
| Rechtwinkligkeit mm: | 0.005 mm |
| Schwenkbereich Oberteil: | 0° - 46° |
| Spannweite: | 120 mm |
| Winkelabweichung: | bei 45° ± 15" |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Präzisionsspanner PS-SV, Größe 2, Backenbreite 90, Schwenkachse vorn
